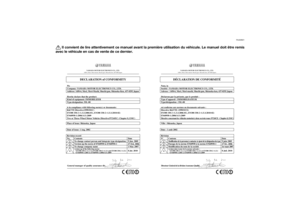

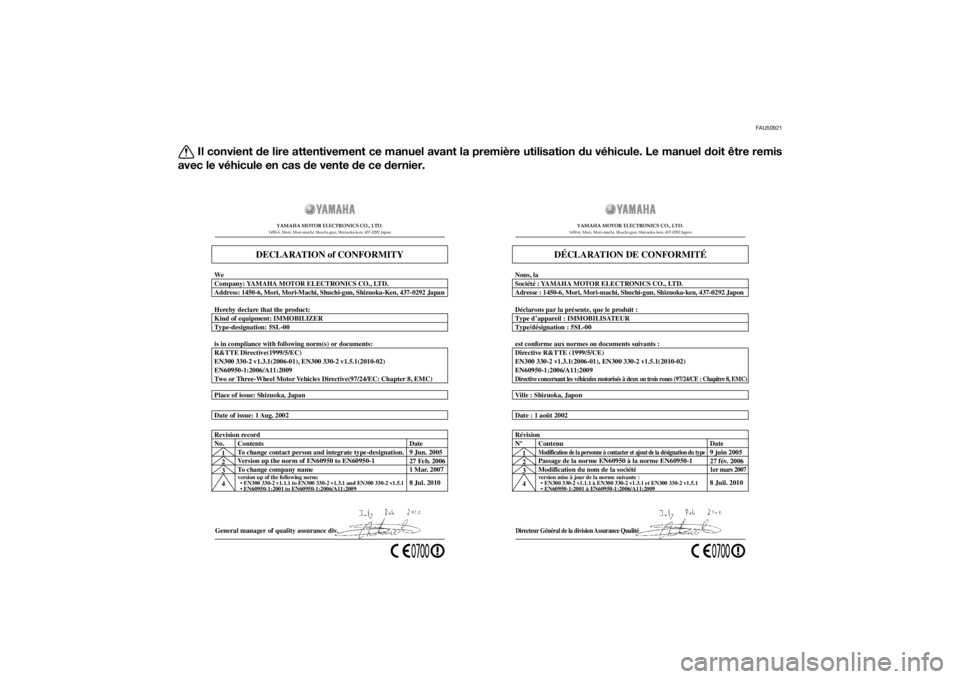

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Company: YAMAHA MOTOR ELECTRONICS CO., LTD. We
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4Version up the norm of EN60950 to EN60950-1
To change company name
version up of the following norm:
• EN300 330-2 v1.1.1 to EN300 330-2 v1.3.1 and EN300 330-2 v1.5.1

27 Feb. 2006
1 Mar. 2007
8 Jul. 2010 Revision record
No. Contents
To change contact person and integrate type-designation.Date
9 Jun. 2005
Directeur Général de la division Assurance QualitéDate : 1 août 2002 Ville : Shizuoka, Japon
DÉCLARATION DE CONFORMITÉ
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japon
Société : YAMAHA MOTOR ELECTRONICS CO., LTD. Nous, la
Adresse : 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japon
Type d’appareil : IMMOBILISATEUR Déclarons par la présente, que le produit :
Type/désignation : 5SL-00
est conforme aux normes ou documents suivants :
Directive R&TTE (1999/5/CE)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009Directive concernant les véhicules motorisés à deux ou trois roues (97/24/CE : Chapitre 8, EMC)1
2
3
4Passage de la norme EN60950 à la norme EN60950-1
Modification du nom de la société
version mise à jour de la norme suivante :


27 fév. 20061er mars 20078 Juil. 2010 Révision
Nº Contenu
Modification de la personne à contacter et ajout de la désignation du type
Date
9 juin 2005
U2DMF1F0.book Page 1 Thursday, October 24, 2013 3:39 PM

INTRODUCTION
FAU10114
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle YP125R/YP125RA est le fruit de la grande expérience de Yamaha dans l’application des technologies de pointe à la concep-
tion et à la fabrication de produits de qualité supérieure, et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la YP125R/YP125RA, lire attentivement ce manuel. Le Manuel du propriétaire
contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de ce scooter, mais aussi d’importantes
consignes de sécurité destinées à protéger le pilote et les tiers des accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le scooter en parfait état de marche.
Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce véhicule procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après ki-
lomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce
manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifica-
tions apportées ultérieurement à ce scooter. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas hésiter
à consulter un concessionnaire Yamaha.
AVERTISSEMENT
FWA12412
Lire attentivement ce manuel dans son intégralité avant d’utiliser ce scooter.
U2DMF1F0.book Page 1 Thursday, October 24, 2013 3:39 PM

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10134
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis.Il s’agit du symbole avertissant d’un danger. Il avertit de dangers de dommages personnels
potentiels. Observer scrupuleusement les messages relatifs à la sécurité figurant à la suite
de ce symbole afin d’éviter les dangers de blessures ou de mort.
Un AVERTISSEMENT signale un danger qui, s’il n’est pas évité, peut provoquer la mort ou
des blessures graves.
Un ATTENTION indique les précautions particulières à prendre pour éviter d’endommager le
véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTIONN.B.
U2DMF1F0.book Page 1 Thursday, October 24, 2013 3:39 PM

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAUM1012
YP125R/YP125RA
MANUEL DU PROPRIÉTAIRE
©2013 par MBK INDUSTRIE
2ème édition, octobre 2013
To u s droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de MBK INDUSTRIE
est formellement interdite.
Imprimé en France
U2DMF1F0.book Page 2 Thursday, October 24, 2013 3:39 PM

TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ............ 1-1
Conseils supplémentaires relatifs
à la sécurité routière.................... 1-5
DESCRIPTION.................................. 2-1

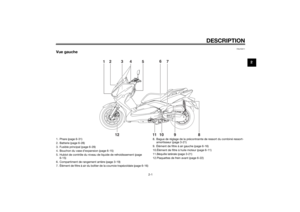

Vue gauche..................................... 2-1

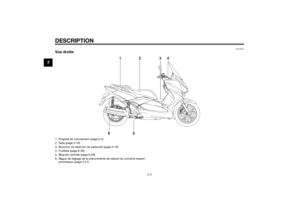

Vue droite ....................................... 2-2

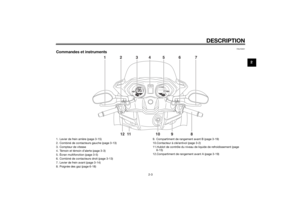

Commandes et instruments ........... 2-3
COMMANDES ET
INSTRUMENTS................................. 3-1

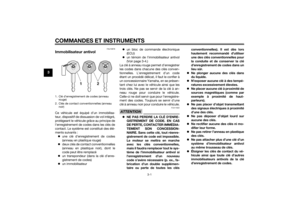

Immobilisateur antivol .................... 3-1

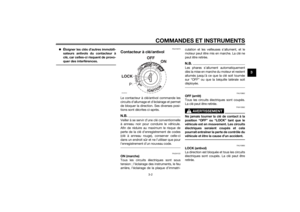

Contacteur à clé/antivol ................. 3-2

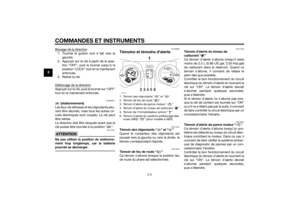

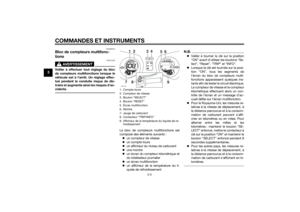

Témoins et témoins d’alerte ........... 3-3

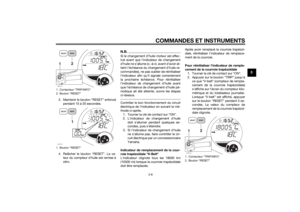

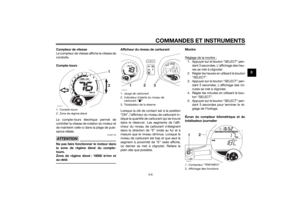

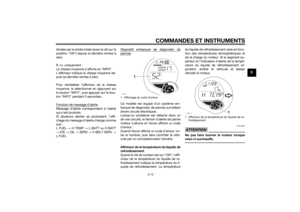

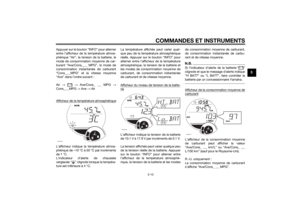

Bloc de compteurs
multifonctions.............................. 3-5
Alarme antivol (en option) ............. 3-13
Combinés de contacteurs ............ 3-13

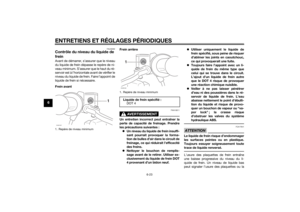

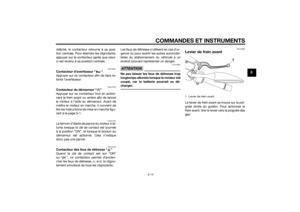

Levier de frein avant ..................... 3-14
Levier de frein arrière.................... 3-15
Système d’antiblocage des roues
(pour modèles à ABS) ............... 3-15

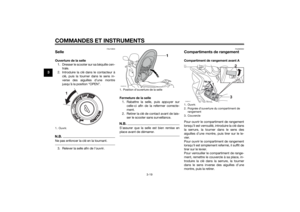

Bouchon du réservoir de
carburant ................................... 3-16
Carburant ..................................... 3-17
Pots catalytiques .......................... 3-18
Selle .............................................. 3-19
Compartiments de rangement ..... 3-19
Réglage des combinés
ressort-amortisseur ................... 3-21

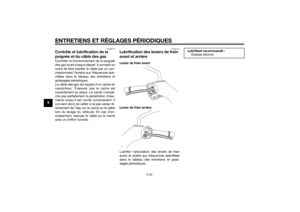

Béquille latérale ............................ 3-21Coupe-circuit d’allumage.............. 3-22
POUR LA SÉCURITÉ –
CONTRÔLES AVANT
UTILISATION..................................... 4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Démarrage du moteur .................... 5-1
Démarrage ...................................... 5-2
Accélération et décélération ........... 5-3
Freinage .......................................... 5-3
Comment réduire sa
consommation de carburant ....... 5-4
Rodage du moteur .......................... 5-4
Stationnement ................................. 5-5
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES................................... 6-1
Trousse de réparation ..................... 6-2
Entretiens périodiques du système
de contrôle des gaz
d’échappement............................ 6-3
Entretiens périodiques et
fréquences de graissage ............. 6-4

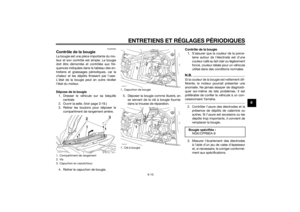

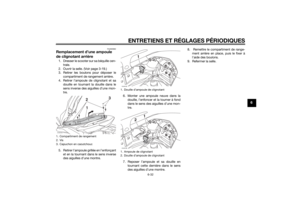

Dépose et repose des caches ........ 6-8

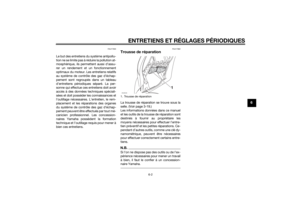

Contrôle de la bougie.................... 6-10

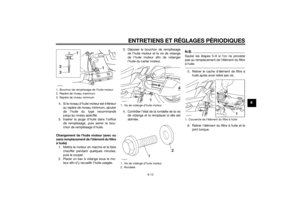

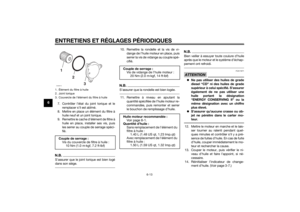

Huile moteur.................................. 6-11
Huile de transmission finale .......... 6-14

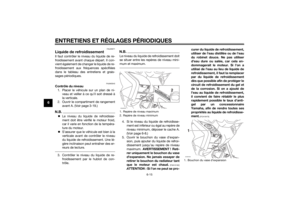

Liquide de refroidissement ........... 6-15Filtre à air et éléments et tubes de
vidange de filtre à air du carter
de la courroie trapézoïdale........ 6-16
Contrôle de la garde de la
poignée des gaz ........................ 6-18
Jeu des soupapes ........................ 6-18
Pneus ............................................ 6-18
Roues coulées .............................. 6-21
Réglage de la garde des leviers
de frein avant et arrière ............. 6-21
Contrôle des plaquettes de frein
avant et arrière .......................... 6-22
Contrôle du niveau du liquide de
frein ........................................... 6-23
Changement du liquide de frein ... 6-24
Contrôle et lubrification des
câbles ........................................ 6-24
Contrôle et lubrification de la
poignée et du câble des gaz ..... 6-25
Lubrification des leviers de frein
avant et arrière .......................... 6-25
Contrôle et lubrification des
béquilles centrale et latérale ..... 6-26
Contrôle de la fourche .................. 6-26
Contrôle de la direction ................ 6-27
Contrôle des roulements de
roue ........................................... 6-27
Batterie ......................................... 6-28
Remplacement des fusibles ......... 6-29
Remplacement d’une ampoule
de phare .................................... 6-31U2DMF1F0.book Page 1 Thursday, October 24, 2013 3:39 PM

TABLE DES MATIÈRES
Feu arrière/stop .............................6-31
Clignotant avant ............................6-31
Remplacement d’une ampoule
de clignotant arrière ...................6-32
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation .......................6-33
Veilleuse ........................................6-33
Diagnostic de pannes....................6-33

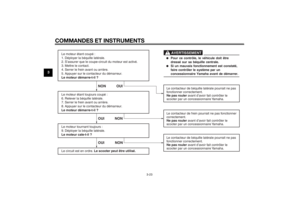

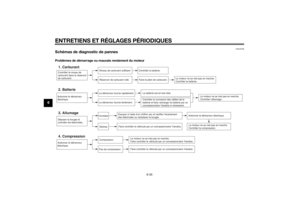

Schémas de diagnostic de
pannes .......................................6-35
SOIN ET REMISAGE DU
SCOOTER..........................................7-1
Remarque concernant les pièces
de couleur mate ...........................7-1
Soin .................................................7-1
Remisage ........................................7-4
CARACTÉRISTIQUES.......................8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES.......................9-1

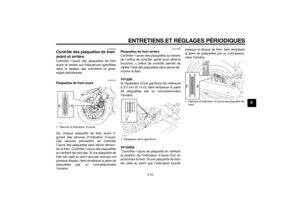

Numéros d’identification .................9-1
INDEX...............................................10-1
U2DMF1F0.book Page 2 Thursday, October 24, 2013 3:39 PM

1-1
1
CONSIGNES DE SÉCURITÉ
FAU1026B
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité
du scooter incombe à son propriétaire.
Les scooters sont des véhicules mono-
voies.
Leur sécurité dépend de techniques de
conduite adéquates et des capacités du
conducteur. Tout conducteur doit prendre
connaissance des exigences suivantes
avant de démarrer.
Le pilote doit :
S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation du scooter.
Observer les avertissements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.
Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.
Faire réviser le véhicule par un méca-
nicien compétent aux intervalles indi-
qués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique
l’exige.
Ne jamais conduire un scooter sans
avoir maîtrisé les techniques néces-
saires. Il est recommandé de suivre
des cours de pilotage. Les débutantsdoivent être formés par un moniteur
certifié. Contacter un concessionnaire
scooter agréé pour vous informer des
cours de pilotage les plus proches de
chez vous.
Conduite en toute sécurité
Effectuer les contrôles avant utilisation à
chaque départ afin de s’assurer que le vé-
hicule peut être conduit en toute sécurité.
L’omission du contrôle ou de l’entretien
corrects du véhicule augmente les risques
d’accident ou d’endommagement. Se re-
porter à la liste des contrôles avant utilisa-
tion à la page 4-1.
Ce scooter est conçu pour le transport
du pilote et d’un passager.
La plupart des accidents de circula-
tion entre voitures et scooters sont
dus au fait que les automobilistes ne
voient pas les scooters. De nombreux
accidents sont causés par un auto-
mobiliste n’ayant pas vu le scooter. Se
faire bien voir semble donc permettre
de réduire les risques de ce genre
d’accident.
Dès lors :
• Porter une combinaison de couleur
vive.• Être particulièrement prudent à
l’approche des carrefours, car c’est
aux carrefours que la plupart des
accidents de deux-roues se pro-
duisent.
• Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.
• Ne jamais entretenir un scooter
sans connaissances préalables.
Contacter un concessionnaire
scooter agréé pour vous informer
de la procédure d’entretien de base
d’un scooter. Certains entretiens ne
peuvent être effectués que par du
personnel qualifié.
De nombreux accidents sont dus au
manque d’expérience du pilote. En ef-
fet, bon nombre de victimes d’acci-
dents sont des pilotes n’ayant pas de
permis.
• Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
son scooter qu’à des pilotes expé-
rimentés.
• Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute
confiance.U2DMF1F0.book Page 1 Thursday, October 24, 2013 3:39 PM
