2014 YAMAHA XMAX 125 Notices Demploi (in French)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
FAU46344
BatterieLa batterie se situe derrière le cache C.
(Voir page 6-8.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer correctement, si nécessaire.
AVERTISSEMENT
FWA10761
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeuxou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.
TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-
rait la batterie.Entreposage de la batterie
1. Lorsque le véhicule ne sera pas utilisé
pendant plus d’un mois, déposer la
batterie, la recharger complètement et
la ranger dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16303]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16841]
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
3. BatterieZAUM1035
2
1
3
U2DMF1F0.book Page 28 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-
réversible.
FAUM3092
Remplacement des fusiblesLe boîtier à fusibles se trouve derrière le ca-
che B. Celui-ci contient les fusibles proté-
geant les circuits individuels. (Voir page
6-8.)N.B.Le fusible principal se trouvant à un endroit

placé par un concessionnaire Yamaha.Si le fusible protégeant un des divers cir-
cuits est grillé, le remplacer comme suit.
1.
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla-

spécifiée. AVERTISSEMENT ! Nepas utiliser de fusible de calibre su-
périeur à celui recommandé afin
d’éviter de gravement endommager
l’installation électrique, voire de
provoquer un incendie.
[FWA15132]
N.B.Une pince à fusible est incluse dans la

pour déposer et remonter les fusibles.

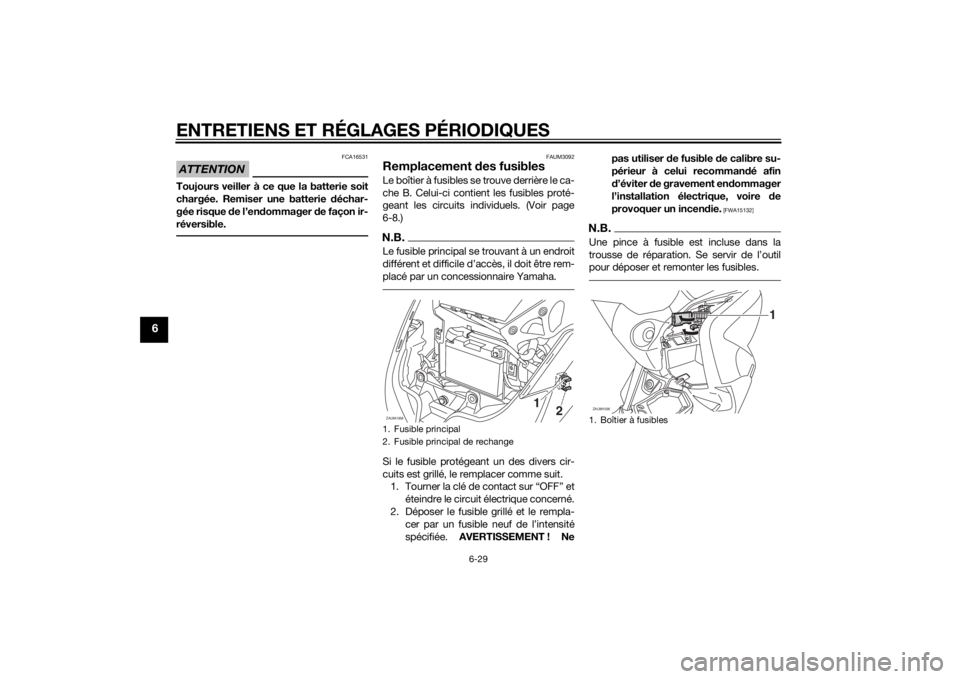

1. Fusible principal
2. Fusible principal de rechangeZAUM1058
1
1
2
1. Boîtier à fusiblesZAUM1036
1
U2DMF1F0.book Page 29 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
YP125R YP125RA
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.1. Fusible du ventilateur de radiateur
2. Fusible du bloc de commande électronique
(ECU)
3. Fusible de sauvegarde
4. Fusible du système de signalisation
5. Fusible de phare
6. Fusible d’allumage
7. Fusible de rechange
8. Fusible des feux de détresseZAUM1037
7
1
2
3
4
5
620 10
1020
1010 1010
7.57.5
1. Fusible du ventilateur de radiateur
2. Fusible du bloc de commande électronique
(ECU)
3. Fusible de sauvegarde
4. Fusible du système de signalisation
5. Fusible de phare
6.
7. Fusible de rechange
8. Fusible des feux de détresse
9. Fusible du bloc de commande ABS
10.Fusible du moteur ABS
ZAUM1129
10
10
10
20
30
30
7
7
11
1
2
3
4
56
20 1020
1010 1010
7.57.5
9
10
Fusibles spécifiés :
Fusible principal:
30.0 A
Fusible d’allumage:
10.0 A
Fusible du système de signalisa-
tion:
10.0 A
Fusible de phare:
20.0 A
Fusible des clignotants et des feux
de détresse:
10.0 A
Fusible du ventilateur de radiateur:
7.5 A
Fusible du bloc de commande ABS:
YP125RA 10.0 A
Fusible du moteur ABS:
YP125RA 30.0 A
Fusible du solénoïde d’ABS:
YP125RA 20.0 A
Fusible de sauvegarde:
10.0 A
U2DMF1F0.book Page 30 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
6
FAU34242
Remplacement d’une ampoule
de phareCe modèle est équipé de phares à am-
poules halogène. Si une ampoule de phare
est grillée, la faire remplacer, et au besoin,
faire régler le faisceau par un concession-
naire Yamaha.
FAU24182
Feu arrière/stopLe feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le
faire contrôler par un concessionnaire
Yamaha.
FAU39881
Clignotant avantSi un clignotant avant ne s’allume pas, faire
contrôler son circuit électrique ou faire rem-
placer l’ampoule par un concessionnaire
Yamaha.
U2DMF1F0.book Page 31 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
6
FAUM3062
Remplacement d’une ampoule
de clignotant arrière1. Dresser le scooter sur sa béquille cen-
trale.
2. Ouvrir la selle. (Voir page 3-19.)
3. Retirer les boulons pour déposer le
compartiment de rangement arrière.
4. Retirer l’ampoule de clignotant et sa
douille en tournant la douille dans le
sens inverse des aiguilles d’une mon-
tre.
5. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.6. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
7. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.8. Remettre le compartiment de range-
ment arrière en place, puis le fixer à
l’aide des boulons.

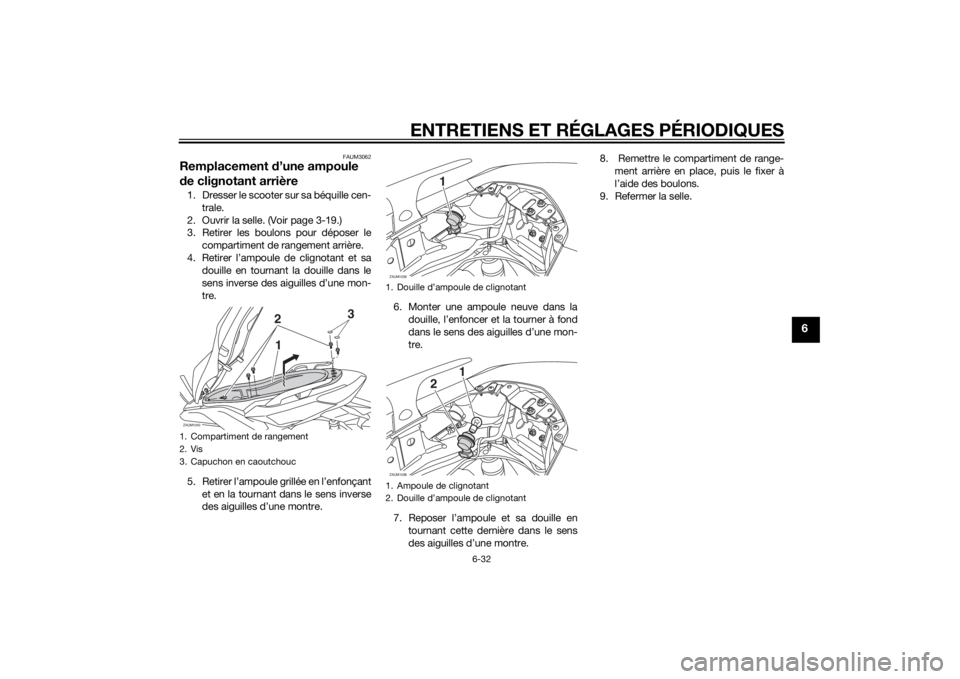

9. Refermer la selle.1. Compartiment de rangement
2. Vis
3. Capuchon en caoutchoucZAUM1040
23
1
1.
1. Ampoule de clignotant
2. ZAUM1038
1
ZAUM1039
1
2
U2DMF1F0.book Page 32 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-33
6
FAUM2203
Remplacement de l’ampoule
d’éclairage de la plaque d’imma-
triculation1. Déposer l’ampoule et sa douille en ti-
rant sur la douille.
2. Extraire l’ampoule grillée en tirant sur
celle-ci.
3. Monter une ampoule neuve dans la
douille.
4. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
FAU54501
VeilleuseCe modèle est équipé de veilleuses de type
DEL.
Si une veilleuse ne s’allume pas, la faire
contrôler par un concessionnaire Yamaha.
FAU25882
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier le scooter à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-
1. Douille d’ampoule d’éclairage de la plaque
d’immatriculationZAUM0681
1
U2DMF1F0.book Page 33 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-34
6
celles à proximité, y compris de veil-
leuses de chauffe-eau ou de chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et des dommages
matériels graves.
U2DMF1F0.book Page 34 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-35
6
FAU42706

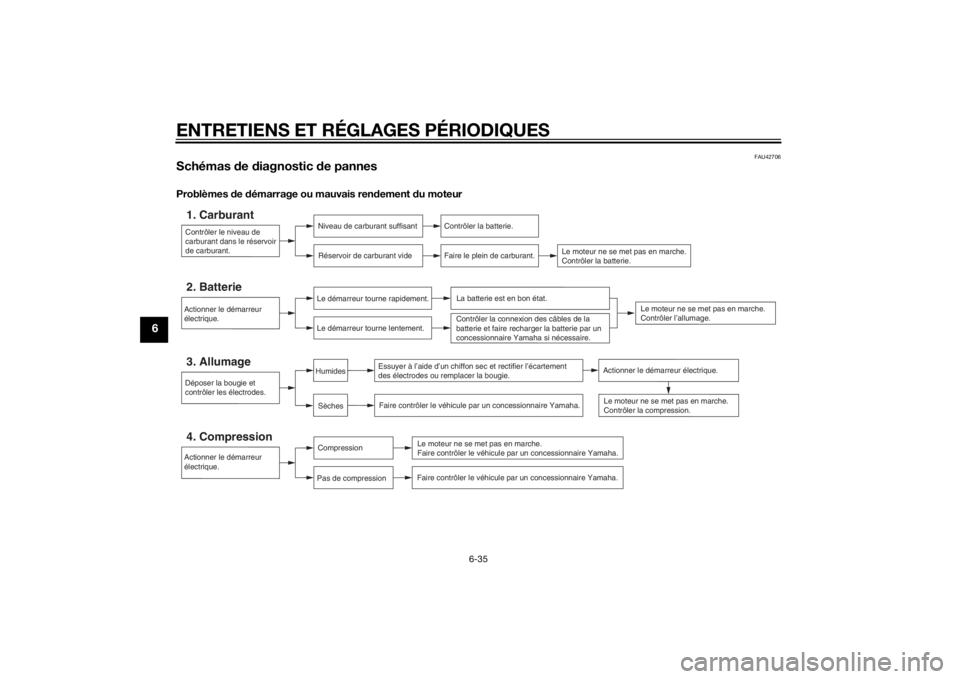

Schémas de diagnostic de pannesProblèmes de démarrage ou mauvais rendement du moteurContrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Compression
Compression
Pas de compression
Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
SèchesHumides
Actionner le démarreur électrique.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
