CARACTÉRISTIQUES
8-3
8
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT9B-4
Voltage, capacité:
12 V, 8.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule ×
quantité:Phare:
12 V, 55.0 W × 2
Feu arrière/stop:
LED
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de feu de route:
LED
Témoin des clignotants:
LED
Témoin d’avertissement du niveau de
carburant:
LEDTémoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS:
YP125RA LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
30.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
7.5 A
Fusible des clignotants et des feux de
détresse:
10.0 A
Fusible du bloc de ECU:
10.0 A
Fusible du bloc de commande ABS:
YP125RA 10.0 A
Fusible du moteur ABS:
YP125RA 30.0 A
Fusible du solénoïde d’ABS:
YP125RA 20.0 A
Fusible de sauvegarde:
10.0 A
U2DMF1F0.book Page 3 Thursday, October 24, 2013 3:39 PM

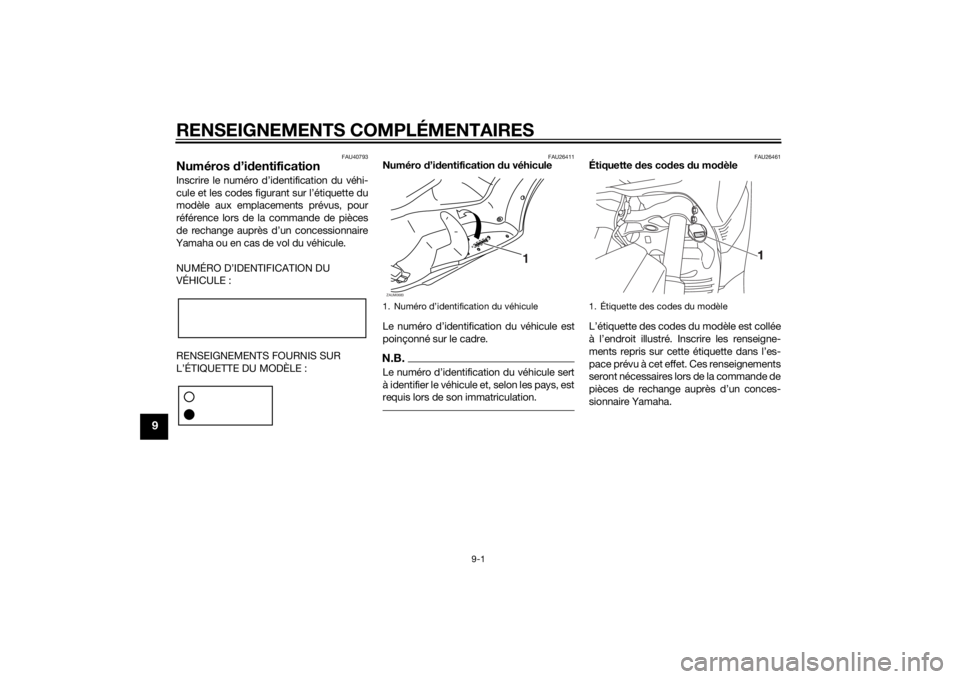

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU40793
Numéros d’identificationInscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour
référence lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26411
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.N.B.
à identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAU26461
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’endroit illustré. Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.
1. Numéro d’identification du véhiculeZAUM0683
1
1. Étiquette des codes du modèle
U2DMF1F0.book Page 1 Thursday, October 24, 2013 3:39 PM
10-1
10
INDEX
AAccélération et décélération ................... 5-3
Alarme antivol ....................................... 3-13
Ampoule d’éclairage de plaque
d’immatriculation, remplacement....... 6-33
Avertisseur, contacteur ........................ 3-14BBatterie ................................................. 6-28
Béquille latérale .................................... 3-21
Béquilles centrale et latérale, contrôle
et lubrification..................................... 6-26
Bloc de compteurs multifonctions ......... 3-5
Bougie, contrôle ................................... 6-10CCâbles, contrôle et lubrification............ 6-24
Caches, dépose et repose ..................... 6-8
Caractéristiques ..................................... 8-1
Carburant.............................................. 3-17
Carburant, économies ............................ 5-4
Carburant, témoin du niveau .................. 3-3
Clignotant arrière, remplacement
d’une ampoule ................................... 6-32
Clignotant avant ................................... 6-31
Clignotants, contacteur ........................ 3-13
Clignotants, témoins............................... 3-3
Combinés de contacteurs .................... 3-13
Combinés ressort-amortisseur,
réglage ............................................... 3-21
Compartiments de rangement ............. 3-19
Conseils relatifs à la sécurité routière..... 1-5
Consignes de sécurité ............................ 1-1
Contacteur à clé/antivol ......................... 3-2
Contacteur d’appel de phare ............... 3-13
Coupe-circuit d’allumage ..................... 3-22
DDémarrage ............................................. 5-2
Démarrage du moteur ............................ 5-1
Démarreur, contacteur ......................... 3-14
Dépannage, schémas de diagnostic.... 6-35
Direction, contrôle ................................ 6-27EEmplacement des éléments................... 2-1
Entretien du système de contrôle des
gaz d’échappement ............................. 6-3
Entretiens et graissages, périodiques .... 6-4
Étiquette des codes du modèle ............. 9-1FFeu arrière/stop .................................... 6-31
Feux de détresse, contacteur .............. 3-14
Filtre à air et éléments de filtre à air
du carter de la courroie
trapézoïdale ....................................... 6-16
Fourche, contrôle ................................. 6-26
Freinage ................................................. 5-3
Frein arrière, levier................................ 3-15
Frein avant, levier ................................. 3-14
Freins ABS (pour modèles à ABS) ....... 3-15
Freins avant et arrière, contrôle de la
garde du levier ................................... 6-21
Fusibles, remplacement ....................... 6-29HHuile de transmission finale ................. 6-14
Huile moteur ......................................... 6-11IImmobilisateur antivol ............................ 3-1
Inverseur feu de route/feu de
croisement ......................................... 3-13
JJeu des soupapes ................................ 6-18LLeviers de frein, lubrification................. 6-25
Liquide de frein, changement ............... 6-24
Liquide de frein, contrôle du niveau ..... 6-23
Liquide de refroidissement ................... 6-15NNuméros d’identification......................... 9-1PPanne du moteur, témoin ....................... 3-3
Pannes, diagnostic ............................... 6-33
Phare, remplacement d’une
ampoule.............................................. 6-31
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle................. 6-22
Pneus .................................................... 6-18
Poignée des gaz, contrôle de la
garde .................................................. 6-18
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-25
Pots catalytiques .................................. 3-18RRemisage ................................................ 7-4
Réservoir de carburant, bouchon ......... 3-16
Rodage du moteur .................................. 5-4
Roues.................................................... 6-21
Roulements de roue, contrôle .............. 6-27SSelle ...................................................... 3-19
Soin......................................................... 7-1
Stationnement ........................................ 5-5
U2DMF1F0.book Page 1 Thursday, October 24, 2013 3:39 PM
INDEX
10-2
10
TTémoin d’alerte du système ABS
(pour les modèles équipés d’ABS) ....... 3-4
Témoin de feu de route........................... 3-3
Témoin de l’immobilisateur antivol ......... 3-4
Témoins et témoins d’alerte ................... 3-3
Trousse de réparation............................. 6-2VVéhicule, numéro d’identification ........... 9-1
Veilleuse ................................................ 6-33
