PULIZIA E RIMESSAGGIO DEL VEICOLO
7-3
7
Dopo la pulizia1. Asciugare il veicolo con una pelle di camoscio o un panno di tessuto as-
sorbente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di
scarico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scari-
co di acciaio inox.)
3. Per prevenire la corrosione, consiglia- mo di applicare uno spray protettivo
su tutte le superfici metalliche, com-
prese quelle cromate e nichelate.
4. Utilizzare olio spray come detergente universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve entità della vernice provocati dai sas-
si, ecc.
6. Applicare della cera su tutte le super- fici verniciate.
7. Lasciare asciugare completamente il veicolo prima di rimessarlo o di coprir-
lo.
AVVERTENZA
HWA17830
Corpi estranei sui freni o sui pneumatici
possono far per dere il controllo. 
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se neces-
sario, pulire i d ischi freni e i le g uar-
nizioni dei freni con un deter gente
per dischi freni o con acetone e la-
vare i pneumatici con ac qua cal da
e d un deter gente neutro.
 Prima di utilizzare il veicolo, provare
la sua capacità di frenata e d il com-
portamento in curva.
ATTENZIONE
HCAU0022
 Applicare con parsimonia olio spray
e cera e accertarsi d i togliere con
un panno il pro dotto in eccesso.
 Non applicare olio o cera sulle parti
di gomma, sulle parti di plastica o
sulla lente faro, sulla luce fanalino
posteriore e sulle lenti d eg li in dica-
tori, bensì trattarle con pro dotti di
pulizia specifici.
 Evitare di usare pro dotti luci danti
abrasivi, in q uanto asportano la ver-
nice.NOTA Consultare un concessionario
Yamaha per consigli sui prodotti da
usare. 
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
U2CMH0H0.book Page 3 Wednesday, May 7, 2014 4:45 PM

PULIZIA E RIMESSAGGIO DEL VEICOLO
7-4
7
HAU60721
RimessaggioA breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il veicolo dalla polvere con una coper-
tura che lasci traspirare l’aria. Accertarsi
che il motore e l’impianto di scarico si siano
raffreddati prima di coprire il veicolo.ATTENZIONE
HCA21170
 Se si rimessa il veicolo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quand o è
ancora ba gnato, si permette all’ac-
q ua e d all’umi dità di penetrare e di
provocare la formazione di ru ggine.
 Per prevenire la corrosione, evitare
scantinati umi di, ricoveri di animali
(in consi derazione della presenza d i
ammoniaca) e gli ambienti in cui
sono imma gazzinati pro dotti chimi-
ci forti.A lun go termine
Prima di rimessare il veicolo per diversi me-
si: 1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo. 2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi ri portate di seguito per
proteggere il cilindro, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio candela e la candela.
b. Versare un cucchiaino da tè di olio motore nel foro della candela.
c. Installare il cappuccio candela sul-
la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.)
e. Togliere il cappuccio candela e poi installare la candela ed il cappuc-
cio candela. AVVERTENZA! Per
prevenire danne ggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas- sa
gli elettro di della can dela
mentre si fa g irare il motore.
[HWA10952]
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione pneumatico e poi
sollevare il veicolo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il
danneggiamento locale dei pneumati-
ci.
6. Coprire l’uscita gas di scarico con un sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-26.NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il veicolo.
U2CMH0H0.book Page 4 Wednesday, May 7, 2014 4:45 PM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:1905 mm (75.0 in)
Larghezza totale:
735 mm (28.9 in)
Altezza totale: 1215 mm (47.8 in)
Altezza alla sella: 780 mm (30.7 in)
Passo:
1310 mm (51.6 in)
Distanza da terra: 120 mm (4.72 in)
Raggio minimo di sterzata: 2300 mm (90.6 in)Peso:Peso in ordine di marcia:152 kg (335 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, monoalbero
a camme in testa SOHC
Disposizione dei cilindri:
Monocilindro
Cilindrata: 124 cm3
Alesaggio × corsa:
52.4 × 57.9 mm (2.06 × 2.28 in)
Rapporto di compressione:
10.9 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-40, 20W-40 or 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
o MB
Quantità di olio motore: Cambio olio periodico:
0.80 L (0.85 US qt, 0.70 Imp.qt)Olio della trasmissione finale:Tipo:
YAMALUBE 10W-40 oppure olio motore SAE 10W-30 tipo SE
Quantità: 0.20 L (0.21 US qt, 0.18 Imp.qt)Impianto di raffre ddamento:Recommended antifreeze:
Solo YAMAHA GENUINE COOLANT
Capacità serbatoio liquido refrigerante (fino al
livello massimo): 0.33 L (0.35 US qt, 0.29 Imp.qt) Capacità del radiatore (tutto il circuito
compreso):
0.37 L (0.39 US qt, 0.33 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Benzina normale senza piombo (gasohol
(E10) accettabile)
Capacità del serbatoio carburante: 6.6 L (1.74 US gal, 1.45 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:2CM1 00Can dela/-e:Produttore/modello:
NGK/CR7E
Distanza elettrodi: 0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:A secco, centrifuga automaticaTrasmissione:Rapporto di riduzione primaria:
1.000
Rapporto di riduzione secondaria: 9.533 (44/15 x 39/12)
Tipo di trasmissione: A cinghia trapezoidale, automaticaParte ciclistica:Tipo di telaio:Scocca inferiore

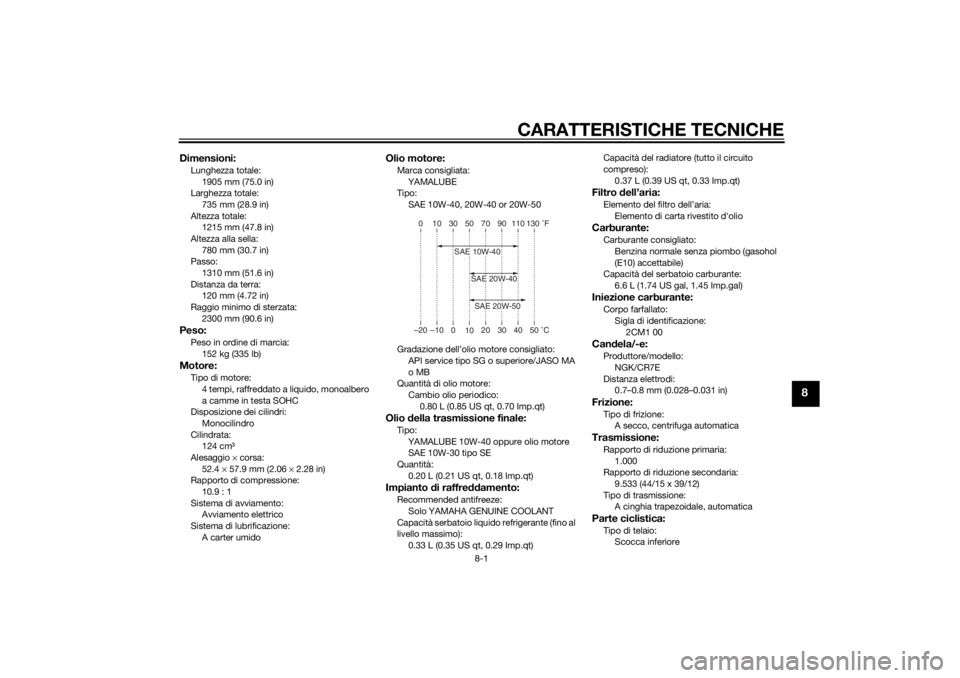

–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40
SAE 10W-40
U2CMH0H0.book Page 1 Wednesday, May 7, 2014 4:45 PM

CARATTERISTICHE TECNICHE
8-2
8
Angolo di incidenza:20.00 grado
Avancorsa: 68 mm (2.7 in)
Carreggiata:
385.0 mm (15.16 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
90/80-14M/C 43P
Produttore/modello: CHENG SHIN/M6231Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura: 110/90-12 64P
Produttore/modello: CHENG SHIN/M6232Carico:Carico massimo:169 kg (373 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):
Anteriore:
175 kPa (1.75 kgf/cm2, 25 psi)
Posteriore:
225 kPa (2.25 kgf/cm2, 33 psi)
Ruota anteriore:Tipo di ruota:Ruota in lega Dimensioni cerchio:
14M/C x MT2.15
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio: 12 x MT2.15Impianto d i frenatura unificato:Comando:
Attivato dal freno posterioreFreno anteriore:Tipo:Freno a disco
Comando:
Con la mano destra
Liquido consigliato: YAMAHA GENUINE BRAKE FLUID (DOT 4)Freno posteriore:Tipo:
Freno a disco
Comando: Con la mano sinistra
Liquido consigliato: YAMAHA GENUINE BRAKE FLUID (DOT 4)Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
90 mm (3.5 in)Sospensione posteriore:Tipo:Gruppo motore-trasmissione oscillante Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota: 89 mm (3.5 in)
Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica: Volano magnete in C.A.Batteria:Modello:YTZ7V
Tensione, capacità: 12 V, 6.0 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampa dina × q uantità:Faro:
12 V, 55.0 W/60.0 W × 1
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore: 12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce pannello strumenti: LED
Spia abbagliante: LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante: LED
U2CMH0H0.book Page 2 Wednesday, May 7, 2014 4:45 PM

CARATTERISTICHE TECNICHE
8-3
8
Spia problemi al motore:LEDFusibili:Fusibile principale:
20.0 A
Fusibile del faro: 15.0 A
Fusibile dell’impianto di segnalazione: 10.0 A
Fusibile di backup:
10.0 A
U2CMH0H0.book Page 3 Wednesday, May 7, 2014 4:45 PM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU53562
Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26411
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
HAUU1221
Numero di serie motore
Il numero di serie motore è impresso sul
lato inferiore sinistro del carter.
HAUT1441
Etichetta mo dello
1. Numero identificazione veicolo1
1. Numero di serie motore
1. Etichetta modello
1
1
U2CMH0H0.book Page 1 Wednesday, May 7, 2014 4:45 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti. (Vedere
pagina 3-12.) Registrare le informazioni di
questa etichetta nell’apposito spazio. Que-
ste informazioni sono necessarie per ordi-
nare i ricambi presso i concessionari
Yamaha.
U2CMH0H0.book Page 2 Wednesday, May 7, 2014 4:45 PM

10-1
10
INDICE ANALITICOAAccelerazione e decelerazione ............... 5-2
Accensione del motore ........................... 5-1
Avvio del mezzo ...................................... 5-2BBatteria ................................................. 6-26
Blocchetto accensione/bloccasterzo ..... 3-1CCandela, controllo................................... 6-8
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-10
Carburante, consigli per ridurne il consumo............................................... 5-3
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-23
Cavalletto laterale ................................. 3-13
Cavi, controllo e lubrific azione.............. 6-22
Chiusura serratura .................................. 3-2
Commutatore luce abbagliante/ anabbagliante ....................................... 3-8
Connettore ausiliario (CC) ..................... 3-16
Consigli per una guida sicura ................. 1-5
Convertitore catalitico........................... 3-11
Cuscinetti ruote, controllo .................... 6-25DDispositivo di autodiagnosi..................... 3-3EElementi filtranti del filtro aria e del carter cinghia trapezoidale ................. 6-14
Etichetta modello .................................... 9-1FForcella, controllo ................................. 6-24
Frenatura................................................. 5-3
Fusibili, sostituzione ............................. 6-27
GGancio della cinghia portabagagli ........ 3-13
Gioco della leva freno anteriore, controllo ............................................. 6-19
Gioco della leva freno posteriore, regolazione......................................... 6-19
Gioco della manopola acceleratore,
controllo ............................................. 6-16
Gioco valvole ........................................ 6-16IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento .......................... 3-8
Interruttore dell’avvisatore acustico ....... 3-8
Interruttore indicatori di direzione .......... 3-8
Interruttori manubrio............................... 3-7KKit attrezzi............................................... 6-2LLampada biluce fanalino/stop .............. 6-30
Lampada faro, sostituzione .................. 6-29
Lampada indicatore di direzione .......... 6-30
Leva freno, anteriore .............................. 3-8
Leva freno, posteriore ............................ 3-8
Leve freno, lubrificazione ..................... 6-23
Liquido freni, sostituzione .................... 6-22
Liquido refrigerante .............................. 6-13
Livello liquido freni, controllo................ 6-20
Luce di posizione anteriore .................. 6-30MManopola e cavo acceleratore,
controllo e lubrificazione .................... 6-22
Manutenzione e lubrificazione, periodica .............................................. 6-4 Manutenzione, sistema di controllo
emissioni ...............................................6-3
NNumeri d’identificazione .........................9-1
Numero di serie motore ..........................9-1
Numero identificazione veicolo ...............9-1OOlio motore e filtrino olio .......................6-10
Olio trasmissione finale .........................6-12PPannello, rimozione e installazione .........6-8
Parcheggio ..............................................5-4
Pastiglie del freno anteriore e posteriore, controllo............................6-20
Pneumatici ............................................6-17
Poggiapiedi passeggero .......................3-12
Posizioni dei componenti ........................2-1
Pulizia ......................................................7-1RRicerca ed eliminazione guasti .............6-31
Rimessaggio ...........................................7-4
Rodaggio.................................................5-3
Ruote.....................................................6-18SSella ......................................................3-11
Sistema d’interruzione circuito accensione .........................................3-14
Sistema inclinazione, controllo .............6-26
Spia guasto motore ................................3-3
Spia luce abbagliante .............................3-2
Spia temperatura liquido refrigerante .....3-3
Spie .........................................................3-2
Spie indicatori di direzione......................3-2
Sterzo, controllo ....................................6-25
U2CMH0H0.book Page 1 Wednesday, May 7, 2014 4:45 PM
