2014 YAMAHA TRICITY Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te vervangen.
DAU36721
Rem blokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te vervangen.
DAU22582
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem Achterrem
WAARSCHUWING
DWA15991
Onjuist uit
gevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht:  Bij een te laa g remvloeistofniveau
kan lucht b innendrin gen in het rem-
systeem, waar door de rempresta-
ties afnemen.
 Reini g de reservoir dop alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g.

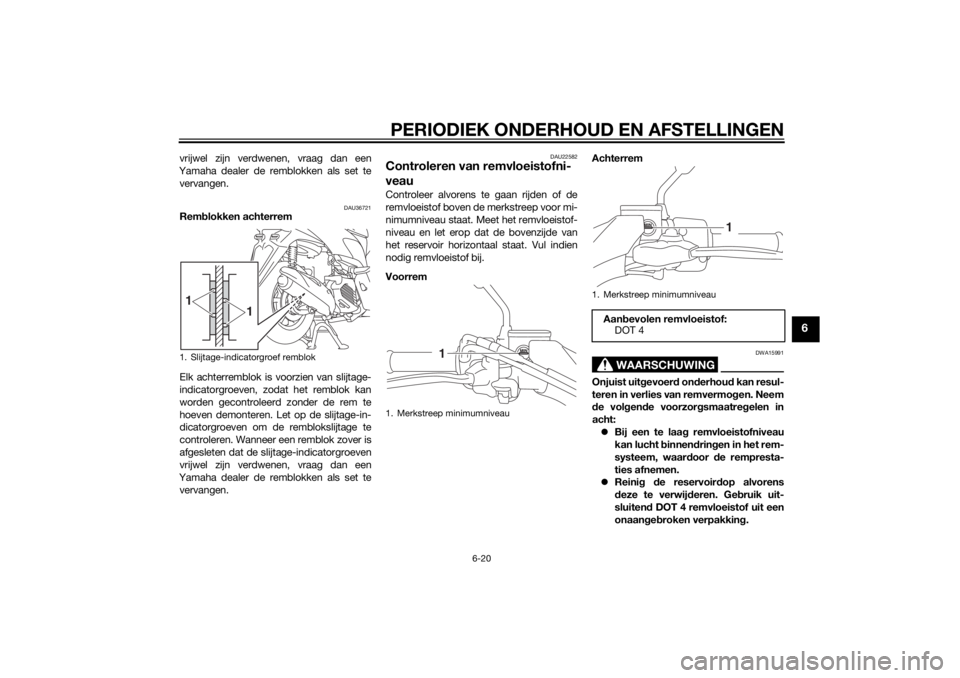

1. Slijtage-indicatorgroef remblok1
1
1. Merkstreep minimumniveau
1
1. Merkstreep minimumniveau
Aanbevolen remvloeistof:
DOT 4
1
U2CMD0D0.book Page 20 Wednesday, May 7, 2014 4:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen de
ru bberaf dichtin gen bescha digd ra-
ken met lekka ge tot g evolg.
 Vul bij met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof d an DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens bijvullen
g een water het remvloeistofreser-
voir kan binnen drin gen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verla gen zo dat damp-
b elvormin g kan optre den.LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen beschad ig en. Vee g g emors-
te remvloeistof stee ds direct af.Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en /of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveau plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22733
Remvloeistof verversenVraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
oliekeerringen van de hoofdremcilinders,
de remklauwen en de remslangen vervan-
gen volgens de intervalperioden of wan-
neer ze lek of beschadigd zijn.
 Vloeistofafdichtingen: Vervang elke
twee jaar.
 Remslangen: Vervang elke vier jaar.
U2CMD0D0.book Page 21 Wednesday, May 7, 2014 4:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan d e buiten behuizing van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van kab els. Vervan g b eschad igde
ka bels zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712] DAU49921
Controleren en smeren van
gas-
g reep en gaska belDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
DAU23173
Smeren van voor- en achterrem-
hend elsVoorremhen del
Achterremhen del
De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onderhouds-
schema.
Aan
bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
U2CMD0D0.book Page 22 Wednesday, May 7, 2014 4:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
DAU23215
Midden bok en zijstan daar d con-
troleren en smerenDe werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlak-
ken moeten indien nodig worden
gesmeerd.
WAARSCHUWING
DWA10742
Als de mi dden bok of d e zijstan daar d niet
soepel omhoo g en omlaag bewee gt,
vraag d an een Yamaha d ealer deze te
controleren of te repareren. Een slecht
functioneren de mi ddenbok of zijstan-
d aar d kan het we gdek raken en u aflei-
d en, waar door u de controle over de
machine kunt verliezen.
Aan bevolen smeermi ddel:
Siliconenvet
Aan bevolen smeermi ddel:
Lithiumvet
U2CMD0D0.book Page 23 Wednesday, May 7, 2014 4:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of d e voor-
vork niet soepel b eweegt, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU45512
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Zet de machine op de middenbok.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
U2CMD0D0.book Page 24 Wednesday, May 7, 2014 4:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU61420
De spoorstan g controlerenDe spoorstang moet worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Als de spoorstang speling vertoont, moet
deze worden nagekeken door een Yamaha
dealer.
DAU61390
Het leunsysteem controlerenHet leunsysteem moet door een Yamaha
dealer worden gecontroleerd volgens de
intervalperioden vermeld in het periodieke
smeer- en onderhoudsschema.
U2CMD0D0.book Page 25 Wednesday, May 7, 2014 4:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
DAU60690
AccuDe accu bevindt zich achter paneel A. (Zie
pagina 6-8.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is g iftig en g evaarlijk om-
d at het zwavelzuur bevat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met de hui d,
o gen of kle din g en b escherm uw o
gen altij d b ij werkzaamhed en na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink g rote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel ged uren de 15 mi-
nuten met water en roep direct
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buu
rt van d e accu en zor g voor
vol doen de ventilatie bij acculad en
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Acid )-accu is een speci-
ale acculad er (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le accula der raakt de accu b eschadigd.Om de accu op te b ergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voor dat u d e accu verwij-
d ert de sleutel naar “OFF” en haal
d an eerst d e negatieve ka bel en
d aarna de positieve ka bel los.
[DCA16303]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Draai voor dat u
d e accu plaatst d e sleutel naar
“OFF” en sluit vervol gens eerst d e
positieve ka bel en d aarna de neg a-
tieve kab el aan.
[DCA16841]
1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. Accu
1
23
U2CMD0D0.book Page 26 Wednesday, May 7, 2014 4:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
4. Controleer na installatie of de accuka-bels correct zijn aangesloten op de
accupolen.LET OP
DCA16531
Hou d d e accu stee ds op gelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU60981
Zekerin gen vervan genDe hoofdzekeringhouder en het kastje met
zekeringen voor afzonderlijke circuits be-
vinden zich onder het zadel. (Zie pagina
3-12.)
Vervang een zekering als volgt als deze is
doorgebrand.1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Open het zadel. (Zie pagina 3-12.)
3. Verwijder het deksel van de zekerin-
genkast zoals afgebeeld.1. Zekeringenkastje
2. Reservehoofdzekering
3. Hoofdzekering
1
2
3
1. Backup-zekering (voor klok)
2. Zekering signaleringssysteem
3. Koplampzekering
4. Reservezekering
123
4
U2CMD0D0.book Page 27 Wednesday, May 7, 2014 4:52 PM
