2014 YAMAHA FZS SVHO Manual de utilização (in Portuguese)

Recuperação de anomalias
98
O motor não arran-
ca (o motor de ar-
ranque funciona)Comando do
acelerador
Comprimido Libertar
29
Combustível Reservatório de com- bustível vazio Atestar logo que pos-
sível
51
Estagnado ou com
sujidade O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Reservatório
de combustí-
vel Com água ou sujida-
de
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Ligado ao cilindro er-
rado O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Sistema de
injecção de
combustível Bomba de alimenta-
ção com problemas
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF3K70P0.book Page 98 Monday, November 4, 2013 2:15 PM

Recuperação de anomalias
99
Funcionamento ir-
regular do motor ou
o motor pára ines-
peradamenteCombustível Reservatório de com-
bustível vazio Atestar logo que pos-
sível
51
Estagnado ou com
sujidade O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Índice de octanas in-
correcto Utilizar o combustível
correcto
51
Reservatório
de combustí-
vel Com água ou sujida-
de
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Classe térmica ina-
dequada O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Folga incorrecta O veículo deve ser assistido por um
Concessionário
Ya m a h a —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Fissurado, empena-
do ou danificado O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Cablagem
eléctrica Ligação desapertada O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Sistema de
injecção de
combustível Injectores com pro-
blemas ou obstruídos
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF3K70P0.book Page 99 Monday, November 4, 2013 2:15 PM

Recuperação de anomalias
100
Luz avisadora ou in-
dicador pisca ou
acende-seAviso de ní-
vel de com-
bustível
baixoReservatório de com-
bustível vazio
Atestar logo que pos-
sível
51
Aviso da
pressão do
óleo A pressão do óleo di-
minuiu
O veículo deve ser
assistido por um
Concessionário
Ya m a h a 41
Aviso de so-
breaqueci-
mento do
motor Tomada do jacto en-
tupida
Limpar
103
Aviso de veri-
ficação do
motor Sensores com pro-
blemas
O veículo deve ser
assistido por um
Concessionário
Ya m a h a 42
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF3K70P0.book Page 100 Monday, November 4, 2013 2:15 PM

Recuperação de anomalias
101
O veículo está lento
ou perde potênciaAlavanca do
selector do
sentido de
marchaNão está completa-
mente engrenada na
posição de marcha
avante Empurrar a alavanca
para a frente até pa-
rar
34
Modo de fun-
cionamento
do veículo
aquático Modo de baixas rota-
ções activado
Desactivar modo de
baixas rotações
36
Cavitação Tomada do jacto en- tupida Limpar
103
Turbina danificada ou
desgastada O veículo deve ser
assistido por um
Concessionário
Ya m a h a 103
Aviso de so-
breaqueci-
mento do
motor Comando de redu-
ção da velocidade do
motor activado
Limpar tomada do
jacto e deixar arrefe-
cer o motor
41
Aviso da
pressão do
óleo Comando de redu-
ção da velocidade do
motor activado Adicionar óleo
41
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Classe térmica ina-
dequada O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Folga incorrecta O veículo deve ser assistido por um
Concessionário
Ya m a h a —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Cablagem
eléctrica Ligação desapertada O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Combustível Estagnado ou com sujidade O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Índice de octanas in-
correcto Utilizar o combustível
correcto
51
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF3K70P0.book Page 101 Monday, November 4, 2013 2:15 PM

Recuperação de anomalias
102
O veículo está lento
ou perde potênciaFiltro de ar Entupido O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Acumulação de óleo O veículo deve ser assistido por um
Concessionário
Ya m a h a —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF3K70P0.book Page 102 Monday, November 4, 2013 2:15 PM

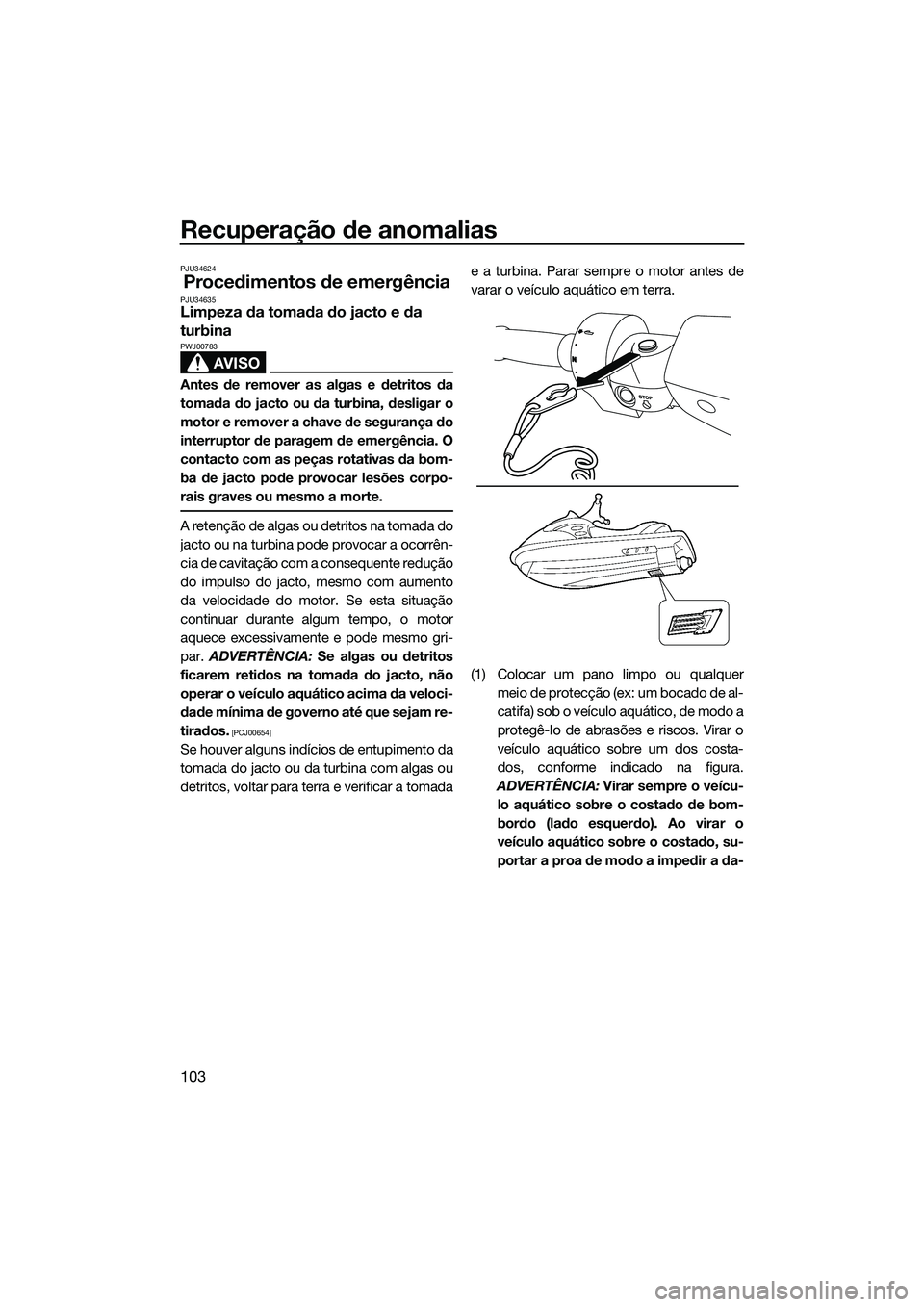

Recuperação de anomalias
103
PJU34624
Procedimentos de emergênciaPJU34635Limpeza da tomada do jacto e da
turbina
AVISO
PWJ00783
Antes de remover as algas e detritos da
tomada do jacto ou da turbina, desligar o
motor e remover a chave de segurança do
interruptor de paragem de emergência. O
contacto com as peças rotativas da bom-
ba de jacto pode provocar lesões corpo-
rais graves ou mesmo a morte.
A retenção de algas ou detritos na tomada do
jacto ou na turbina pode provocar a ocorrên-
cia de cavitação com a consequente redução
do impulso do jacto, mesmo com aumento
da velocidade do motor. Se esta situação
continuar durante algum tempo, o motor
aquece excessivamente e pode mesmo gri-
par. ADVERTÊNCIA: Se algas ou detritos
ficarem retidos na tomada do jacto, não
operar o veículo aquático acima da veloci-
dade mínima de governo até que sejam re-
tirados.
[PCJ00654]
Se houver alguns indícios de entupimento da
tomada do jacto ou da turbina com algas ou
detritos, voltar para terra e verificar a tomada e a turbina. Parar sempre o motor antes de
varar o veículo aquático em terra.
(1) Colocar um pano limpo ou qualquer
meio de protecção (ex: um bocado de al-
catifa) sob o veículo aquático, de modo a
protegê-lo de abrasões e riscos. Virar o
veículo aquático sobre um dos costa-
dos, conforme indicado na figura.
ADVERTÊNCIA: Virar sempre o veícu-
lo aquático sobre o costado de bom-
bordo (lado esquerdo). Ao virar o
veículo aquático sobre o costado, su-
portar a proa de modo a impedir a da-
UF3K70P0.book Page 103 Monday, November 4, 2013 2:15 PM

Recuperação de anomalias
104
nificação ou deformação do guiador.
[PCJ00662]
(2) Retirar as algas ou detritos presentesjunto à tomada do jacto, veio de trans-
missão, turbina, cárter da bomba de jac-
to e tubeira do jacto.
Se os detritos forem de difícil remoção,
consultar um Concessionário Yamaha.
PJU34642Ligação de cabo auxiliar à bateria
Se a bateria do veículo estiver descarregada,
é possível ligar o motor utilizando uma bate-
ria auxiliar de 12 volts e cabos auxiliares.
PJU34664Ligação dos cabos auxiliares
AVISO
PWJ01251
Para evitar a explosão da bateria e danos
graves no sistema eléctrico:
Não inverter a polaridade dos cabos au-
xiliares durante a ligação às baterias.
Não ligar o cabo auxiliar negativo (–) ao
terminal negativo (–) da bateria do veícu-
lo.
Não tocar com o cabo auxiliar positivo
(+) no cabo auxiliar negativo (–).
(1) Ligar o cabo auxiliar positivo (+) aos ter-minais positivos (+) das duas baterias.
(2) Ligar uma extremidade do cabo auxiliar negativo (–) ao terminal negativo (–) da
bateria auxiliar. (3) Ligar a outra extremidade do cabo auxi-
liar negativo (–) a um suporte do motor.
(4) Ligar o motor e depois desligar os cabos auxiliares, efectuando os passos ante-
riores pela ordem inversa. (Consultar
mais informações sobre o arranque do
motor na página 29.)
PJU36995Substituição dos fusíveis
Caso um fusível esteja queimado, substituí-lo
por um fusível adequado.
Para substituir um fusível:
(1) Remover os bancos. (Ver os procedi-mentos de remoção e instalação dos
bancos na página 43.)
1Cabo auxiliar negativo (–)
2 Cabo auxiliar positivo (+)
3 Bateria auxiliar
4 Suporte do motor
1 Fusível em condições
2 Fusível queimado
2
3
1
4
2
1
UF3K70P0.book Page 104 Monday, November 4, 2013 2:15 PM

Recuperação de anomalias
105
(2) Remover a cobertura da caixa de liga-ções eléctricas.
(3) Desapertar e remover a tampa da caixa de ligações eléctricas.
(4) Substituir o fusível queimado pelo fusível de reserva com a mesma amperagem,
utilizando o saca-fusíveis que se encon-
tra na parte interior da tampa. AVISO!
Não utilizar fusíveis com amperagem
diferente da recomendada. A substi-
tuição por um fusível de capacidade
incorrecta pode provocar danos gra- ves no sistema eléctrico e um possível
incêndio.
[PWJ00803]
(5) Instalar com firmeza a tampa, apertan-
do-a completamente.
1Cobertura da caixa de ligações eléctricas
1
1Caixa de ligações eléctricas
2 Fusível de reserva
3 Fusível
4 Ta m p ã o
1 Saca-fusíveis
Amperagem do fusível:
Fusível da bateria: 30 A
Fusível do comando do relé principal: 10 A
Fusível do acelerador electrónico:
10 A
Fusível do sistema de segurança: 3 A
Fusível principal: 20 A
3
2
4
1
