MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
HAU21779
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici sc orretta può provo-
care infortuni gravi o il d ecesso a
se guito della per dita del controllo.
 Controllare e re golare la pressione
pneumatici a freddo (ossia q uando
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve re golare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale d el pilota,
d el passe ggero, del carico e d eg li
accessori omolo gati per questo
mo dello.
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
Pressione pneumatici (misurata a
pneumatici fre
ddi):
Carico massimo d i 90 kg (198 lb):
Anteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Da 90 k g (198 lb) fino al carico
massimo: Anteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Marcia a d alta velocità:
Anteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Carico massimo*: 215 kg (474 lb)
* Peso totale del conducente, del passeggero, del carico e degli ac-
cessori 1. Fianco del pneumatico
2. Profondità battistrada
Profon dità battistra da minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
U1MCH1H0.book Page 21 Thursday, August 8, 2013 11:13 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere ille gale, l’utilizzo d el veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità di marcia e
può provocare la perd ita del con-
trollo del mezzo.
 Consi gliamo di affi dare la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possie de le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità mo derate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo motociclo è equipaggiato con
pneumatici senza camera d’aria, valvole
aria pneumatici e ruote in lega.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10482
 Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e d esign, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocan do inci denti.
 Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare per dite di pressione
d ell’aria.
 Usare soltanto le valvole per pneu-
matici e gli spilli d elle valvole elen-
cati di se guito per evitare che i
pneumatici si s gonfino durante la
marcia a d alta velocità.Dopo prove approfondite, la Yamaha Mo-
tor Co., Ltd. ha approvato per questo mo-
dello soltanto i pneumatici elencati di
seguito.

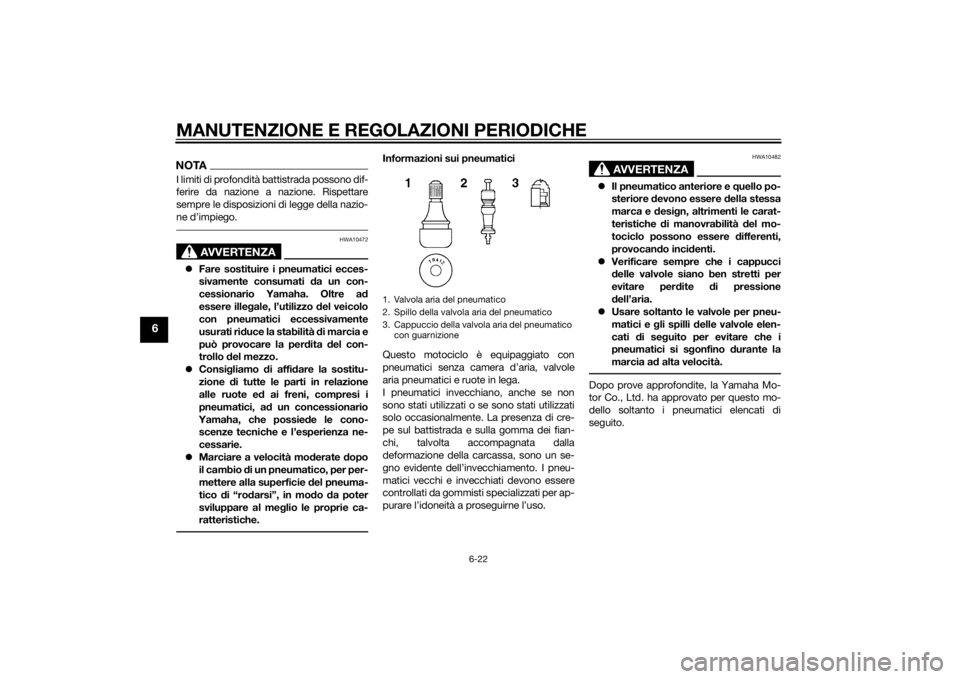

1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
U1MCH1H0.book Page 22 Thursday, August 8, 2013 11:13 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
AVVERTENZA
HWA10601
Questo motociclo è equipa ggiato con
pneumatici per altissime velocità. Fare
attenzione ai se guenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.  Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il rischio
d i scoppiare alle altissime velocità.
 Quan do i pneumatici sono nuovi, è
possibile che abbiano una a derenza
relativamente scarsa su determina- te superfici stra
dali, fino a q uando
non si saranno “ro dati”. Pertanto,
prima di gui dare a d alta velocità,
consi gliamo di mantenere una velo-
cità mo derata per circa 100 km (60
mi) dopo l’installazione di un pneu-
matico nuovo.
 Si devono riscal dare i pneumatici
prima di una corsa ad alta velocità.
 Regolare sempre la pressione dei
pneumatici in funzione delle con di-
zioni di utilizzo del mezzo.
HAU21963
Ruote in le gaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
 Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
 In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello: BRIDGESTONE/BT023F F
METZELER/Roadtec Z8
Pneumatico posteriore: Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello: BRIDGESTONE/BT023R F
METZELER/Roadtec Z8 C
ANTERIORE e POSTERIORE: Valvola aria pneumatico:
TR412
Spillo della valvola: #9100 (antentico)
U1MCH1H0.book Page 23 Thursday, August 8, 2013 11:13 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
HAU22074
Leva frizionePoiché questo modello è equipaggiato con
una frizione idraulica, non occorre regolare
il gioco della leva frizione. Tuttavia prima di
utilizzare il mezzo si deve sempre controlla-
re il livello del liquido della frizione e verifi-
care che l’impianto idraulico non presenti
perdite. (Vedere pagina 6-26.) Se il gioco
della leva frizione diventa eccessivo e se il
cambio diventa duro, o la frizione slitta, con
conseguente accelerazione scarsa, è pos-
sibile che ci sia dell’aria nell’impianto idrau-
lico della frizione. In caso di presenza di aria
nell’impianto idraulico, farlo spurgare da un
concessionario Yamaha prima di utilizzare
il motociclo.
HAU37914
Controllo del gioco della leva fre-
noNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ced evolez-
za, questo può in dicare la presenza di
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto id raulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto i draulico ri duce la potenza
della frenata, con possibile per-
d ita del controllo d el mezzo e di incid en-
ti.1. Assenza di gioco leva freno
1
U1MCH1H0.book Page 24 Thursday, August 8, 2013 11:13 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
HAU22283
Interruttori luce stopLa luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Poi-
ché gli interruttori luce stop sono
componenti del sistema di regolazione au-
tomatica della velocità, devono essere re-
golati da un concessionario Yamaha, che
possiede le conoscenze e le esperienze
tecniche necessarie.
HAU22393
Controllo delle pasti glie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU43432
Pasti glie freno anteriore
Le pinze freno anteriore sono equipaggiate
con due serie di pastiglie freno.
Ciascuna pastiglia freno anteriore è provvi-
sta di una scanalatura indicatore d’usura,
che consente di verificare l’usura della pa-
stiglia freno senza dover disassemblare il
freno. Per controllare l’usura della pastiglia
freno, controllare la scanalatura indicatore
d’usura. Se una pastiglia freno si è consu- mata al punto che la scanalatura indicatore
d’usura è quasi scomparsa, fare sostituire
in gruppo le pastiglie freni da un concessio-
nario Yamaha.
HAU22501
Pasti
glie freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore rivestimento pastiglia freno. Se
una pastiglia freno è danneggiata, o se lo
spessore rivestimento pastiglia freno è infe-
riore a 0.8 mm (0.03 in), fare sostituire in
gruppo le pastiglie freni da un concessio-
nario Yamaha.

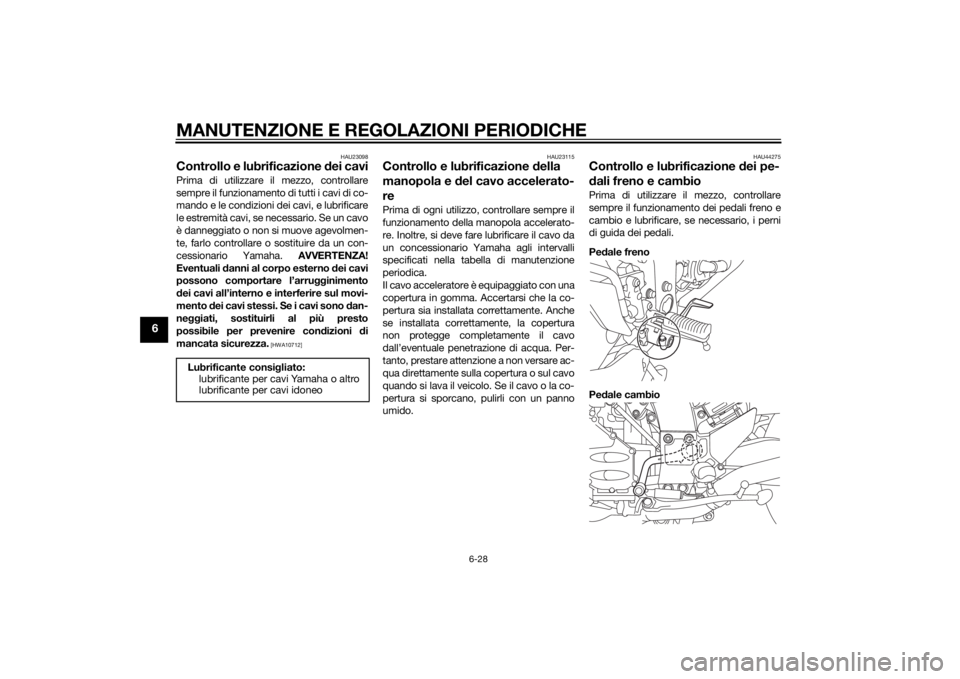

1. Scanalatura indicatore d’usura pastiglia fre- no
1
1
1. Spessore rivestimento pastiglia freno
1
U1MCH1H0.book Page 25 Thursday, August 8, 2013 11:13 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
HAU40272
Controllo dei livelli del li qui do fre-
ni e del li qui do della frizionePrima di utilizzare il mezzo, controllare che
il liquido dei freni e il liquido della frizione si-
ano al di sopra dei riferimenti di livello min.
Prima di controllare i livelli del liquido dei
freni e del liquido della frizione, assicurarsi
che le parti superiori dei serbatoi siano in
posizione orizzontale. Rabboccare il liquido
dei freni e il liquido della frizione, se neces-
sario.
Freno anteriore Freno posteriore
Frizione
NOTAIl serbatoio olio freno posteriore si trova
dietro il pannello C. (Vedere pagina 6-9.)
AVVERTENZA
HWA16031
Una manutenzione scorretta può ri
durre
la capacità di frenata o il funzionamento
d ella frizione. Rispettare le se guenti pre-
cauzioni:  Un livello insufficiente del li qui do
d ei freni o d el liqui do della frizione
potrebbe provocare l’in gresso di
aria nel circuito freni o nel circuito
frizione, causan do una diminuzione
d elle prestazioni di frenata o della
frizione.
 Pulire i tappi di riempimento prima
d i rimuoverli. Utilizzare solo liq uido
d ei freni DOT 4 proveniente da un
contenitore si gillato.
 Utilizzare solo il li qui do freni pre-
scritto secon do specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causan do
per dite.
 Rabboccare con lo stesso tipo di li-
q ui do freni. L’a ggiunta di un li qui do
d ei fre

ni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
1. Riferimento di livello min.
1
1. Riferimento di livello min.
1. Riferimento di livello min.
Li qui do d ei freni e li qui do d ella fri-
zione prescritti secon do specifica:
liquido freni DOT 4
U1MCH1H0.book Page 26 Thursday, August 8, 2013 11:13 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
Fare attenzione affinché non entri
dell’ac qua o della polvere nel ser-
batoio li qui do freni o del li qui do del-
la frizione durante il rabbocco.
L’ac qua causa una notevole ri du-
zione del punto di ebollizione del li-
q ui do e può provocare il “vapor
lock”, e lo sporco può intasare le
valvole dell’unità i draulica ABS.ATTENZIONE
HCA17641
Il li qui do freni può d anneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre imme diatamente l’eventuale li-
q ui do versato.Se il livello del liquido scende troppo, la
membrana del serbatoio liquido freni o li-
quido della frizione perde la sua forma a
causa della depressione. Ricordarsi di rida-
re alla membrana la sua forma originale pri-
ma di installarla nel serbatoio liquido freni o
del liquido della frizione.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido della frizione è
basso è possibile che vi sia una perdita nel
circuito frizione; pe
rtanto, assicurarsi di
controllare la presenza di perdite nel circu-
ito frizione. Se il livello del liquido dei freni o
del liquido della frizione cala improvvisa-
mente, fare controllare il mezzo da un con-
cessionario Yamaha prima di continuare a
utilizzarlo.
HAU22754
Cambio dei li qui di d el freno e d el-
la frizioneFare cambiare il liquido freni e frizione da
un concessionario Yamaha agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Inoltre fare sosti-
tuire i paraolio delle pompe freni e frizione
idraulica, e delle pinze, come pure i tubi fre-
ni e frizione idraulica agli intervalli elencati
qui di seguito, oppure se presentano dan-
neggiamenti o perdite.
 Paraolio: Sostituire ogni due anni.
 Tubi freno e frizione idraulica: Sostitu-
ire ogni quattro anni.
U1MCH1H0.book Page 27 Thursday, August 8, 2013 11:13 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
HAU23098
Controllo e lubrificazione dei caviPrima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arru gginimento
d ei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
ne ggiati, sostituirli al più presto
possibile per prevenire con dizioni di
mancata sicurezza.
[HWA10712] HAU23115
Controllo e lubrificazione
della
manopola e d el cavo accelerato-
rePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU44275
Controllo e lubrificazione dei pe-
d ali freno e cambioPrima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.
Ped ale freno
Ped ale cambio
Lubrificante consi
gliato:
lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
U1MCH1H0.book Page 28 Thursday, August 8, 2013 11:13 AM
