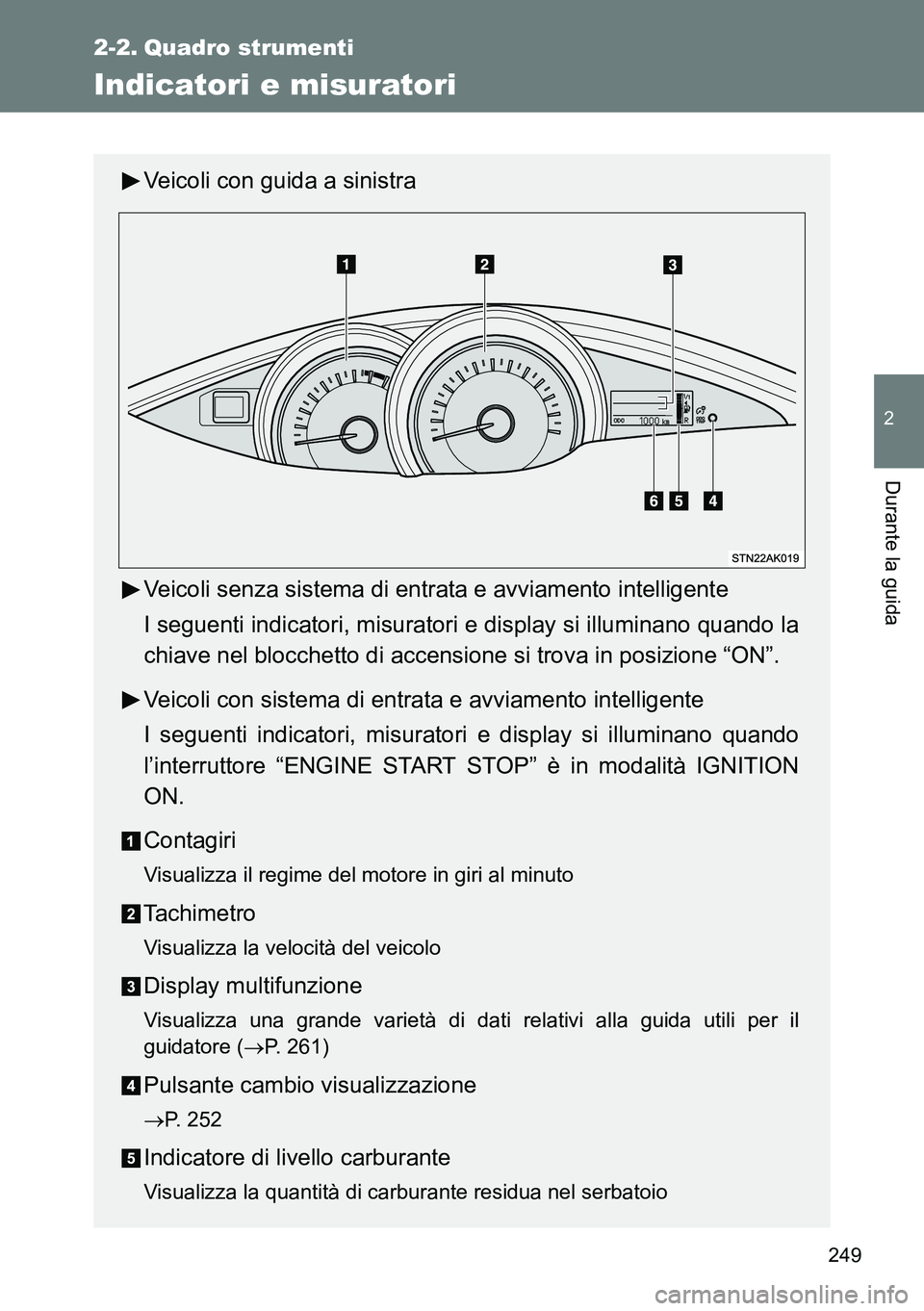

249
2
Durante la guida
2-2. Quadro strumenti
Indicatori e misuratori
Veicoli con guida a sinistra
Veicoli senza sistema di entrata e avviamento intelligente
I seguenti indicatori, misuratori e display si illuminano quando la
chiave nel blocchetto di accensione si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
I seguenti indicatori, misuratori e display si illuminano quando
l’interruttore “ENGINE START STOP” è in modalità IGNITION
ON.
Contagiri
Visualizza il regime del motore in giri al minuto
Tachimetro
Visualizza la velocità del veicolo
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il
guidatore (P. 261)
Pulsante cambio visualizzazione
P. 252
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio

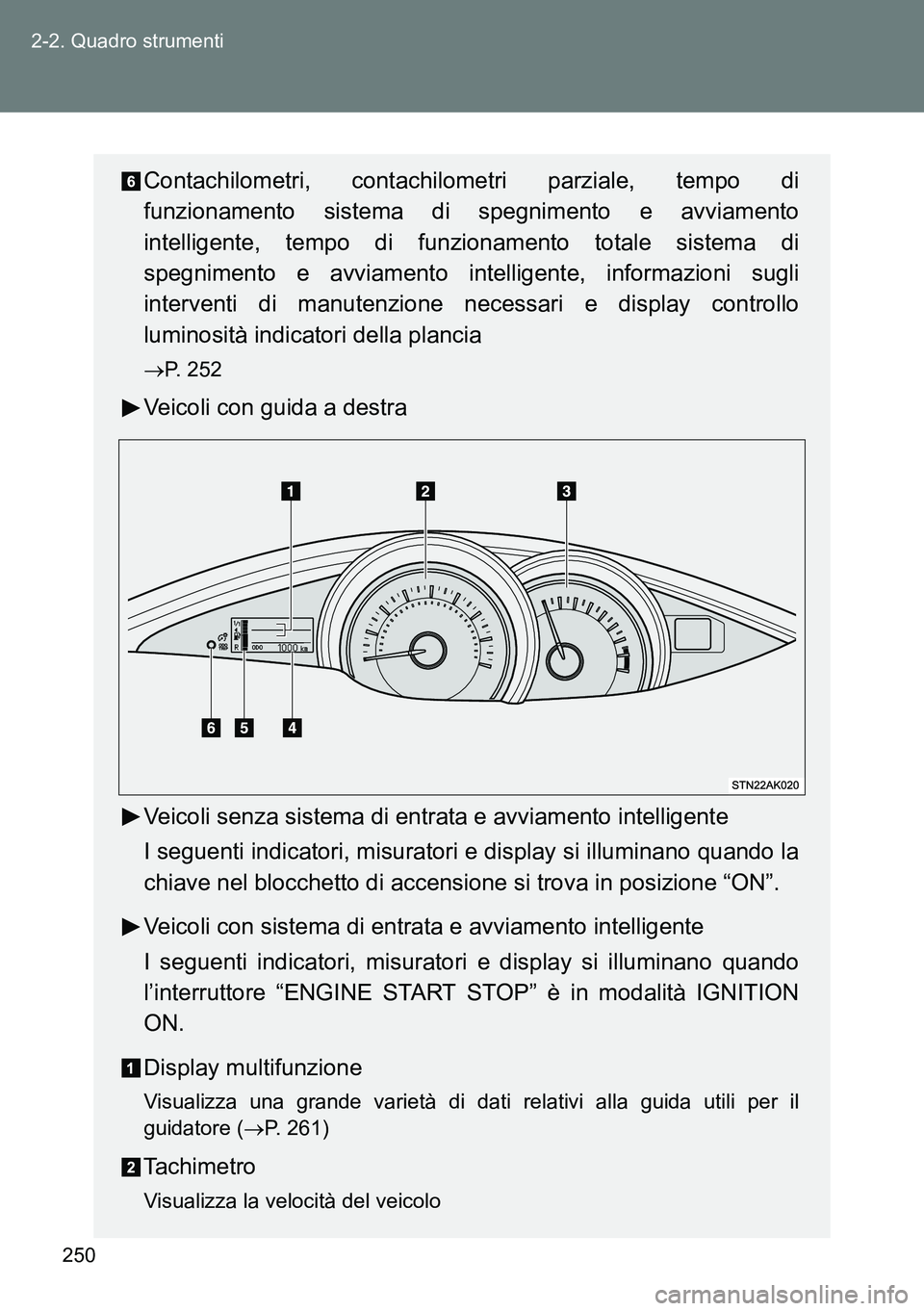

250 2-2. Quadro strumenti
Contachilometri, contachilometri parziale, tempo di
funzionamento sistema di spegnimento e avviamento
intelligente, tempo di funzionamento totale sistema di
spegnimento e avviamento intelligente, informazioni sugli
interventi di manutenzione necessari e display controllo
luminosità indicatori della plancia
P. 252
Veicoli con guida a destra
Veicoli senza sistema di entrata e avviamento intelligente
I seguenti indicatori, misuratori e display si illuminano quando la
chiave nel blocchetto di accensione si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
I seguenti indicatori, misuratori e display si illuminano quando
l’interruttore “ENGINE START STOP” è in modalità IGNITION
ON.
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il
guidatore (P. 261)
Tachimetro
Visualizza la velocità del veicolo

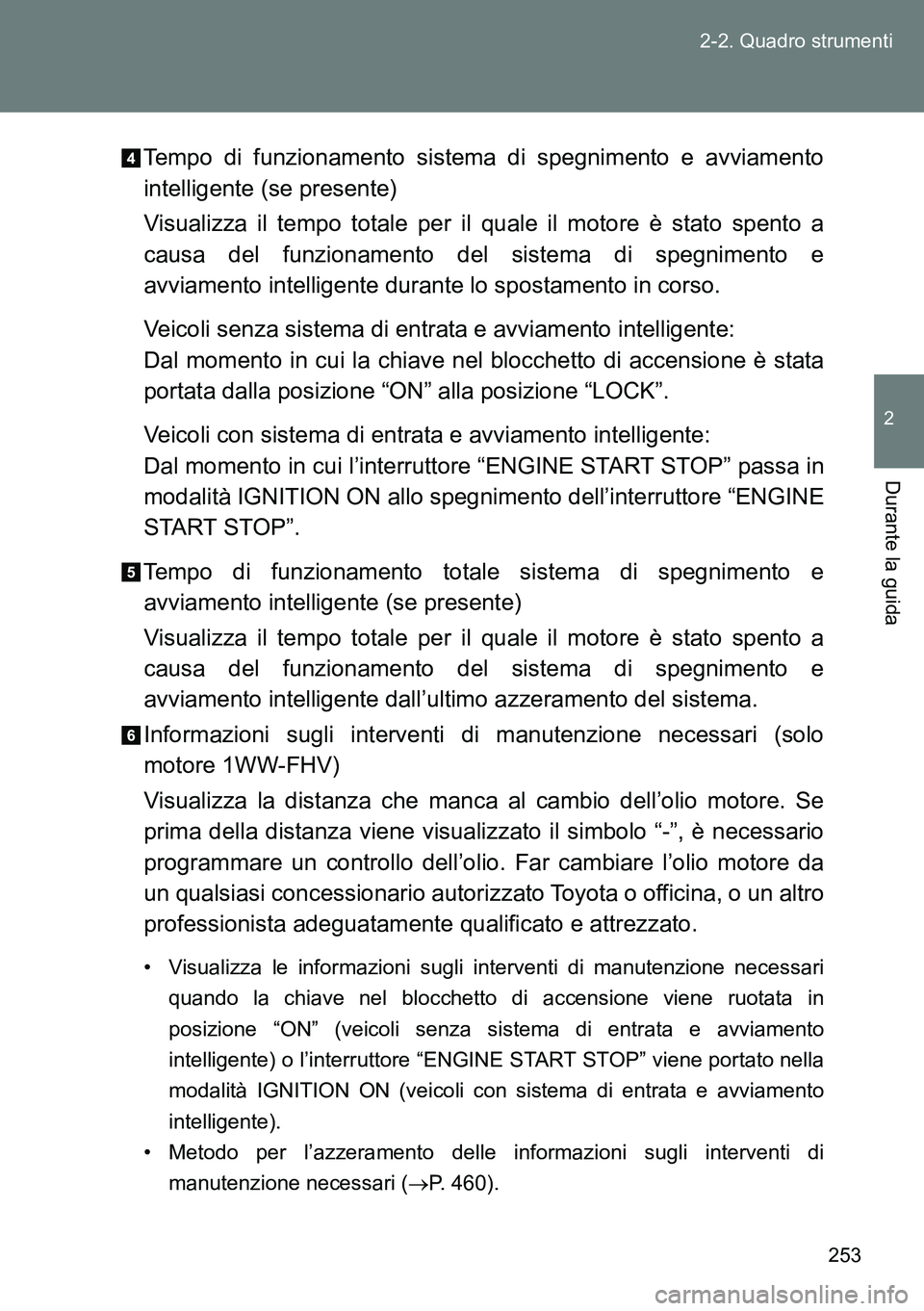

253 2-2. Quadro strumenti
2
Durante la guida
Tempo di funzionamento sistema di spegnimento e avviamento
intelligente (se presente)
Visualizza il tempo totale per il quale il motore è stato spento a
causa del funzionamento del sistema di spegnimento e
avviamento intelligente durante lo spostamento in corso.
Veicoli senza sistema di entrata e avviamento intelligente:
Dal momento in cui la chiave nel blocchetto di accensione è stata
portata dalla posizione “ON” alla posizione “LOCK”.
Veicoli con sistema di entrata e avviamento intelligente:
Dal momento in cui l’interruttore “ENGINE START STOP” passa in
modalità IGNITION ON allo spegnimento dell’interruttore “ENGINE
START STOP”.
Tempo di funzionamento totale sistema di spegnimento e
avviamento intelligente (se presente)
Visualizza il tempo totale per il quale il motore è stato spento a
causa del funzionamento del sistema di spegnimento e
avviamento intelligente dall’ultimo azzeramento del sistema.
Informazioni sugli interventi di manutenzione necessari (solo
motore 1WW-FHV)
Visualizza la distanza che manca al cambio dell’olio motore. Se
prima della distanza viene visualizzato il simbolo “-”, è necessario
programmare un controllo dell’olio. Far cambiare l’olio motore da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
• Visualizza le informazioni sugli interventi di manutenzione necessari
quando la chiave nel blocchetto di accensione viene ruotata in
posizione “ON” (veicoli senza sistema di entrata e avviamento
intelligente) o l’interruttore “ENGINE START STOP” viene portato nella
modalità IGNITION ON (veicoli con sistema di entrata e avviamento
intelligente).
• Metodo per l’azzeramento delle informazioni sugli interventi di
manutenzione necessari (P. 460).

258 2-2. Quadro strumenti
*1: Queste spie si accendono quando la chiave nel blocchetto di
accensione viene portata in posizione “ON” (veicoli senza sistema di
entrata e avviamento intelligente) o l’interruttore “ENGINE START
STOP” viene portato in modalità IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente) per indicare che è in corso una
verifica del sistema. Esse si spegneranno dopo l’avviamento del
motore o dopo alcuni secondi. Se una spia non si accende, o se le
spie non si spengono, potrebbe sussistere un malfunzionamento nel
sistema. Per i dettagli, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: La spia lampeggia per segnalare che il sistema è in funzione.
*3: Veicoli con cambio Multidrive o cambio automatico
*4: Questo indicatore si accende in blu quando la temperatura del
refrigerante motore è bassa.
*5: Veicoli con cambio automatico
*6: Veicoli con cambio manuale
Indicatore “SPORT”
(P. 228, 234)
Indicatore di sicurezza
(P. 133, 146)Indicatore “PASSENGER
AIRBAG” (P. 196)
(se presente)
Indicatore sensore assistenza al
parcheggio Toyota (P. 294)
*3*1

259 2-2. Quadro strumenti
2
Durante la guida
Spie di avvertimento
Le spie di avvertimento informano il guidatore sui
malfunzionamenti in ogni sistema del veicolo. (P. 550)
*1: Queste spie si accendono quando la chiave nel blocchetto di
accensione viene portata in posizione “ON” (veicoli senza sistema di
entrata e avviamento intelligente) o l’interruttore “ENGINE START
STOP” viene portato in modalità IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente) per indicare che è in corso una
verifica del sistema. Esse si spegneranno dopo l’avviamento del
motore o dopo alcuni secondi. Se una spia non si accende, o se le
spie non si spengono, potrebbe sussistere un malfunzionamento nel
sistema. Per i dettagli, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: La spia lampeggia per segnalare un malfunzionamento.
*3: La spia si accende per segnalare un malfunzionamento.
*4: Veicoli con sistema di controllo pressione pneumatici.
(Rosso)(se presente)
(se presente)(se presente)(se presente)
(modelli a 5 posti)(modelli a 7 posti)
*1*1*1*1*1*1*1*2
*1,2*1,3*1*1*1,4

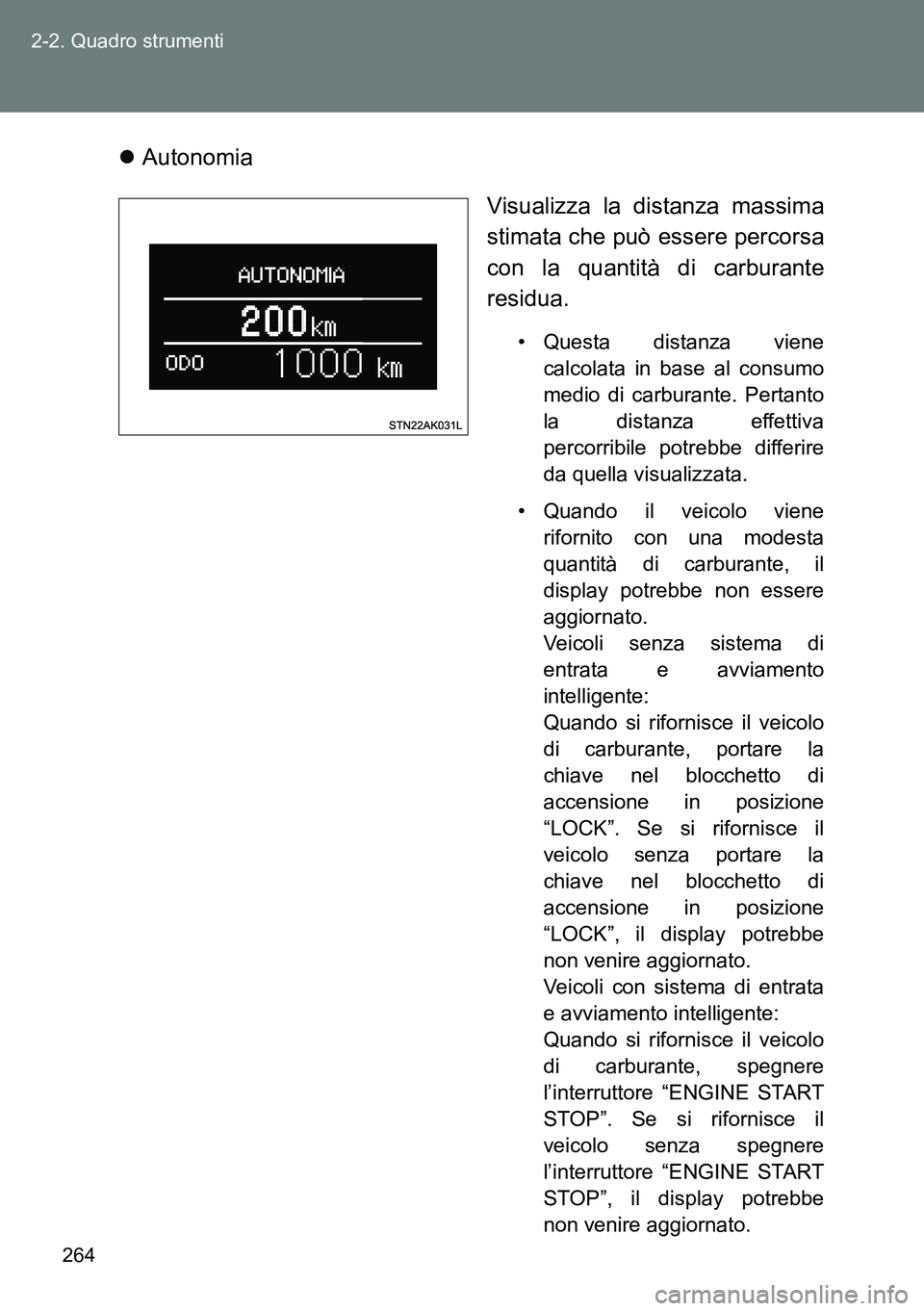

264 2-2. Quadro strumenti
Autonomia
Visualizza la distanza massima
stimata che può essere percorsa
con la quantità di carburante
residua.
• Questa distanza viene
calcolata in base al consumo
medio di carburante. Pertanto
la distanza effettiva
percorribile potrebbe differire
da quella visualizzata.
• Quando il veicolo viene
rifornito con una modesta
quantità di carburante, il
display potrebbe non essere
aggiornato.
Veicoli senza sistema di
entrata e avviamento
intelligente:
Quando si rifornisce il veicolo
di carburante, portare la
chiave nel blocchetto di
accensione in posizione
“LOCK”. Se si rifornisce il
veicolo senza portare la
chiave nel blocchetto di
accensione in posizione
“LOCK”, il display potrebbe
non venire aggiornato.
Veicoli con sistema di entrata
e avviamento intelligente:
Quando si rifornisce il veicolo
di carburante, spegnere
l’interruttore “ENGINE START
STOP”. Se si rifornisce il
veicolo senza spegnere
l’interruttore “ENGINE START
STOP”, il display potrebbe
non venire aggiornato.

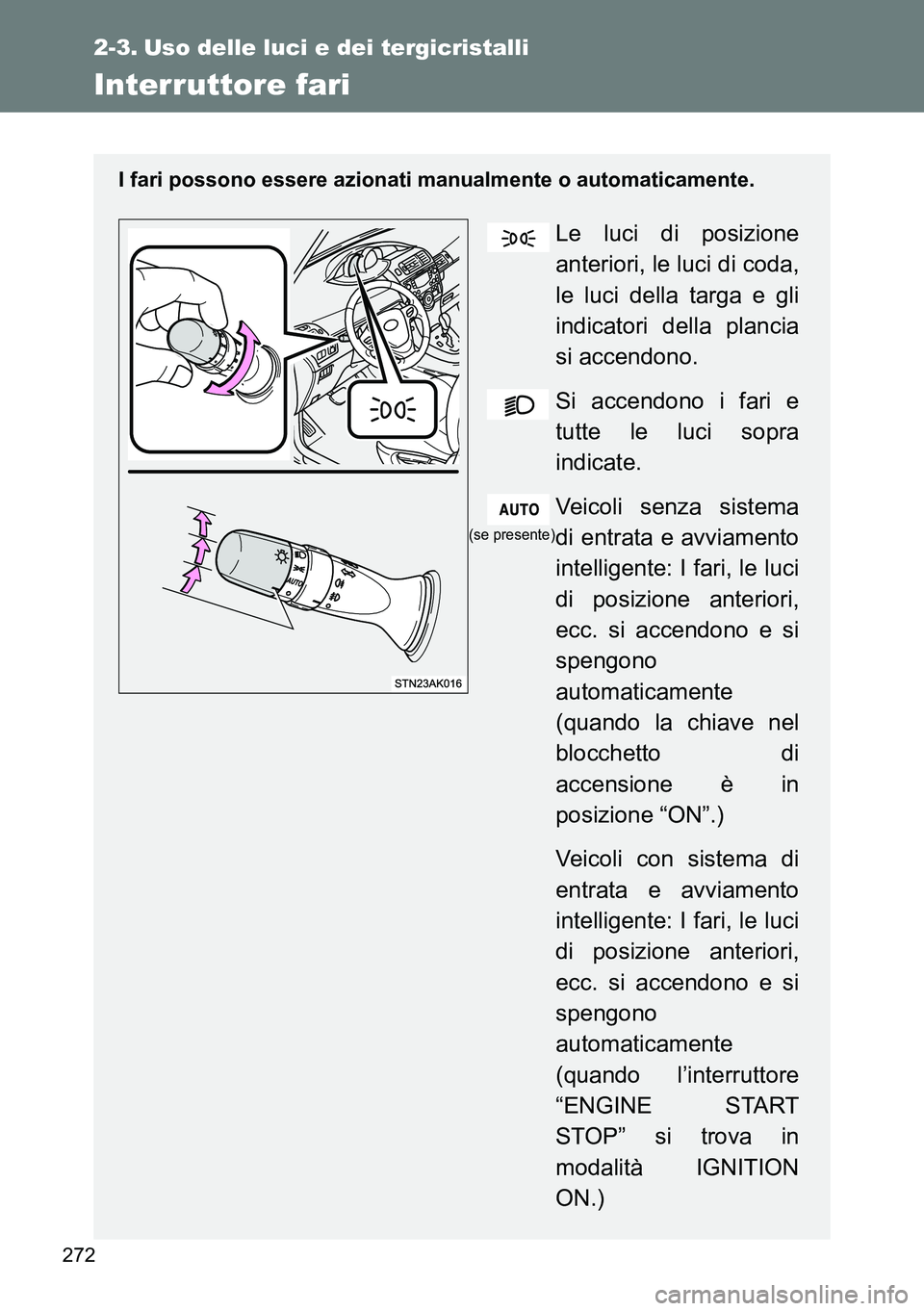

272
2-3. Uso delle luci e dei tergicristalli
Interruttore fari
I fari possono essere azionati manualmente o automaticamente.
Le luci di posizione
anteriori, le luci di coda,
le luci della targa e gli
indicatori della plancia
si accendono.
Si accendono i fari e
tutte le luci sopra
indicate.
Veicoli senza sistema
di entrata e avviamento
intelligente: I fari, le luci
di posizione anteriori,
ecc. si accendono e si
spengono
automaticamente
(quando la chiave nel
blocchetto di
accensione è in
posizione “ON”.)
Veicoli con sistema di
entrata e avviamento
intelligente: I fari, le luci
di posizione anteriori,
ecc. si accendono e si
spengono
automaticamente
(quando l’interruttore
“ENGINE START
STOP” si trova in
modalità IGNITION
ON.)
(se presente)

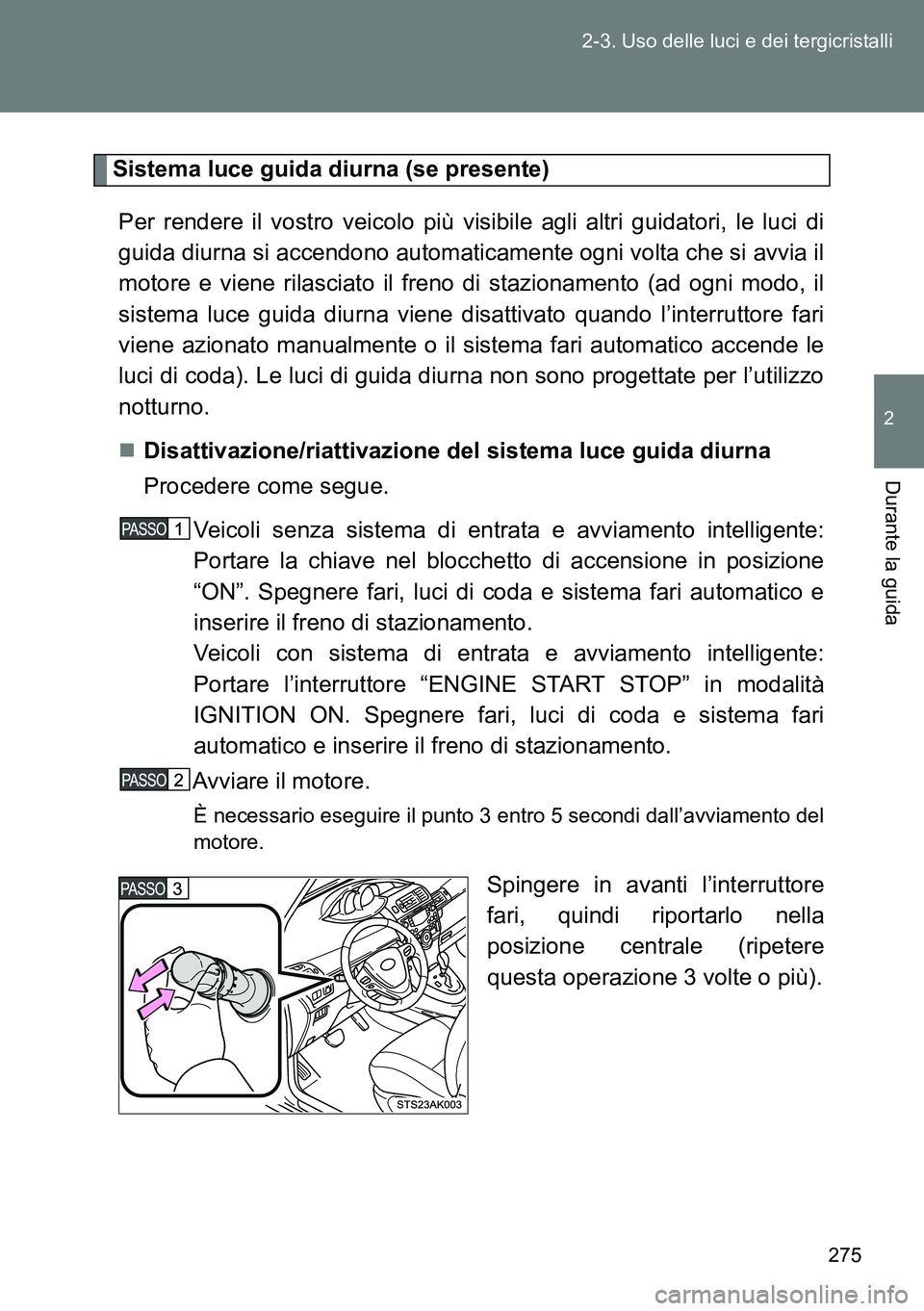

275 2-3. Uso delle luci e dei tergicristalli
2
Durante la guida
Sistema luce guida diurna (se presente)
Per rendere il vostro veicolo più visibile agli altri guidatori, le luci di
guida diurna si accendono automaticamente ogni volta che si avvia il
motore e viene rilasciato il freno di stazionamento (ad ogni modo, il
sistema luce guida diurna viene disattivato quando l’interruttore fari
viene azionato manualmente o il sistema fari automatico accende le
luci di coda). Le luci di guida diurna non sono progettate per l’utilizzo
notturno.
Disattivazione/riattivazione del sistema luce guida diurna
Procedere come segue.
Veicoli senza sistema di entrata e avviamento intelligente:
Portare la chiave nel blocchetto di accensione in posizione
“ON”. Spegnere fari, luci di coda e sistema fari automatico e
inserire il freno di stazionamento.
Veicoli con sistema di entrata e avviamento intelligente:
Portare l’interruttore “ENGINE START STOP” in modalità
IGNITION ON. Spegnere fari, luci di coda e sistema fari
automatico e inserire il freno di stazionamento.
Avviare il motore.
È necessario eseguire il punto 3 entro 5 secondi dall’avviamento del
motore.
Spingere in avanti l’interruttore
fari, quindi riportarlo nella
posizione centrale (ripetere
questa operazione 3 volte o più).
