2014 TOYOTA VERSO coolant

444

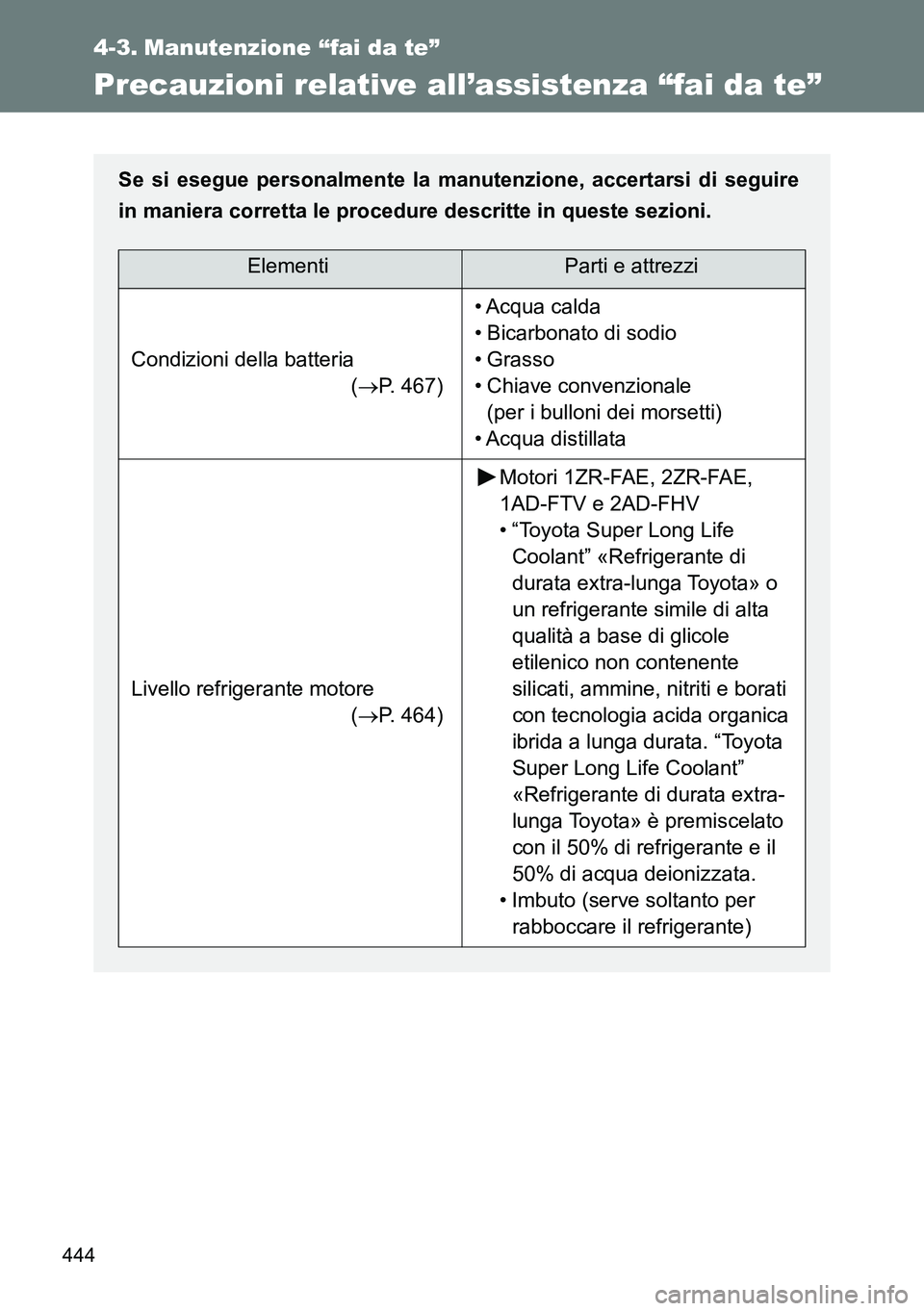

4-3. Manutenzione “fai da te”
Precauzioni relative all’assistenza “fai da te”
Se si esegue personalmente la manutenzione, accertarsi di seguire
in maniera corretta le procedure descritte in queste sezioni.
ElementiParti e attrezzi
Condizioni della batteria
(P. 467)
• Acqua calda
• Bicarbonato di sodio
• Grasso
• Chiave convenzionale
(per i bulloni dei morsetti)
• Acqua distillata
Livello refrigerante motore
(P. 464)
Motori 1ZR-FAE, 2ZR-FAE,
1AD-FTV e 2AD-FHV
• “Toyota Super Long Life
Coolant” «Refrigerante di
durata extra-lunga Toyota» o
un refrigerante simile di alta
qualità a base di glicole
etilenico non contenente
silicati, ammine, nitriti e borati
con tecnologia acida organica
ibrida a lunga durata. “Toyota
Super Long Life Coolant”
«Refrigerante di durata extra-
lunga Toyota» è premiscelato
con il 50% di refrigerante e il
50% di acqua deionizzata.
• Imbuto (serve soltanto per
rabboccare il refrigerante)

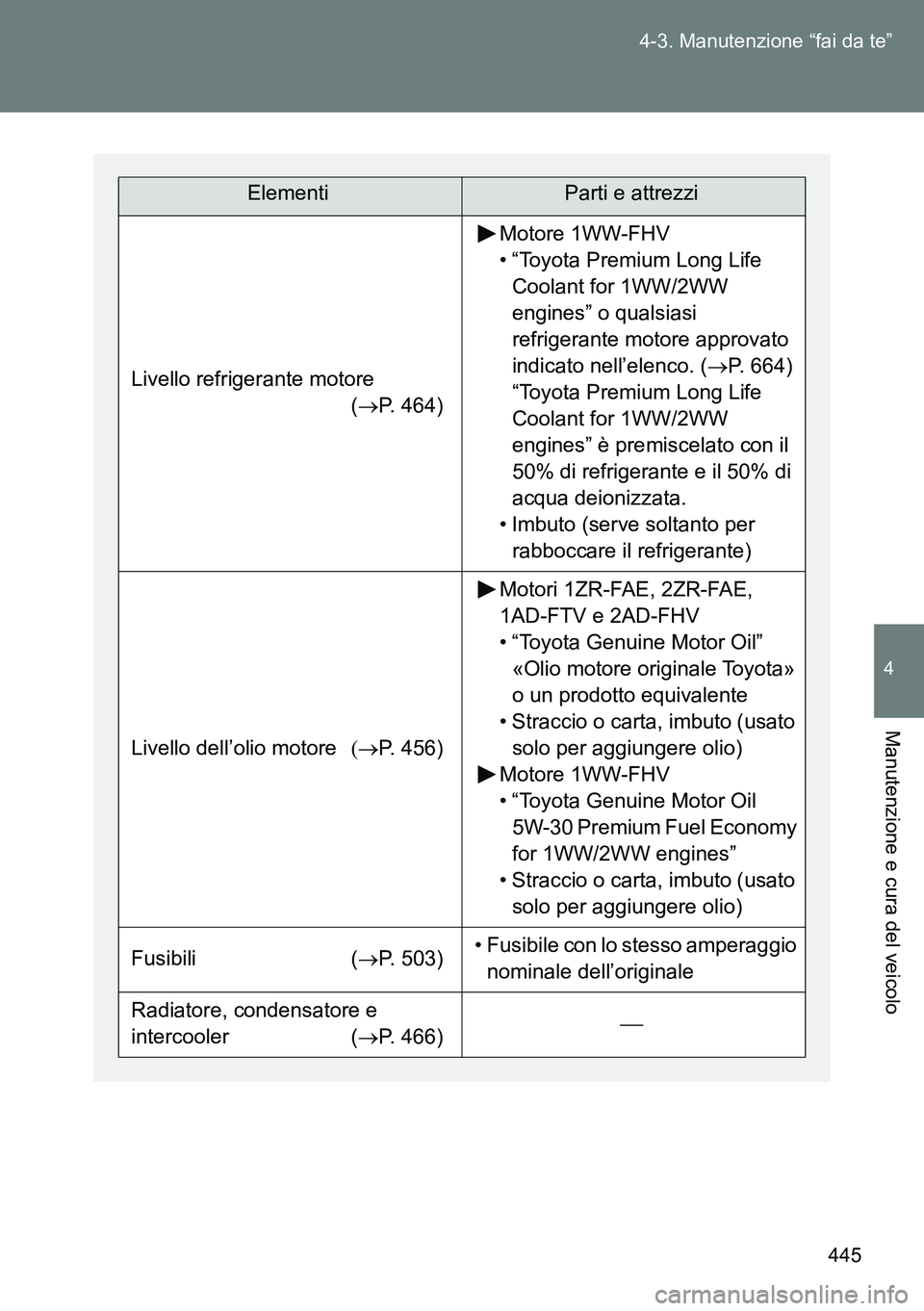

445 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
ElementiParti e attrezzi
Livello refrigerante motore
(P. 464)
Motore 1WW-FHV
• “Toyota Premium Long Life
Coolant for 1WW/2WW
engines” o qualsiasi
refrigerante motore approvato
indicato nell’elenco. (P. 664)
“Toyota Premium Long Life
Coolant for 1WW/2WW
engines” è premiscelato con il
50% di refrigerante e il 50% di
acqua deionizzata.
• Imbuto (serve soltanto per
rabboccare il refrigerante)
Livello dell’olio motoreP. 456)
Motori 1ZR-FAE, 2ZR-FAE,
1AD-FTV e 2AD-FHV
• “Toyota Genuine Motor Oil”
«Olio motore originale Toyota»
o un prodotto equivalente
• Straccio o carta, imbuto (usato
solo per aggiungere olio)
Motore 1WW-FHV
• “Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy
for 1WW/2WW engines”
• Straccio o carta, imbuto (usato
solo per aggiungere olio)
Fusibili (P. 503)• Fusibile con lo stesso amperaggio
nominale dell’originale
Radiatore, condensatore e
intercooler (P. 466)

465 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
OSe il livello di refrigerante si riduce sensibilmente poco dopo il
rabbocco
Controllare visivamente il radiatore, i tubi flessibili, il tappo del serbatoio, il
tappo del radiatore, il rubinetto di scarico e la pompa dell’acqua.
Se non si riesce a trovare la perdita, un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato, sarà in grado di provare il tappo e di controllare eventuali perdite
nel sistema di raffreddamento.
OScelta del refrigerante
Motori 1ZR-FAE, 2ZR-FAE, 1AD-FTV e 2AD-FHV
Utilizzare soltanto “Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota» o un refrigerante a base di glicole etilenico non
contenente silicati, ammine, nitriti e borati con tecnologia acida organica
ibrida a lunga durata.
Il “Toyota Super Long Life Coolant” «Refrigerante di durata extra-lunga
Toyota» è una miscela contenente il 50% di refrigerante e il 50% di acqua
deionizzata. (temperatura possibile: -35C)
Motore 1WW-FHV
Usare esclusivamente “Toyota Premium Long Life Coolant for 1WW/2WW
engines” o qualsiasi refrigerante motore approvato indicato nell’elenco.
(P. 664)
“Toyota Premium Long Life Coolant for 1WW/2WW engines” è una
miscela contenente il 50% di refrigerante e il 50% di acqua deionizzata.
(temperatura possibile: -35C)
Per ulteriori informazioni sul refrigerante motore, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
ATTENZIONE
OQuando il motore è caldo
Non rimuovere il tappo del serbatoio del liquido refrigerante.
Il sistema di raffreddamento potrebbe essere sotto pressione e, togliendo il
tappo, potrebbero fuoriuscire schizzi di refrigerante bollente, che
causerebbero lesioni gravi, quali ad esempio ustioni.

664 6-1. Caratteristiche
Elenco dei refrigeranti motore approvati
Tipo di liquido refrigeranteMotori 1ZR-FAE, 2ZR-FAE,
1AD-FTV e 2AD-FHV
Usare uno dei seguenti.
• “Toyota Super Long Life Coolant”
«Refrigerante di durata extra-
lunga Toyota»
• Un refrigerante simile di alta
qualità a base di glicole etilenico
senza silicati, ammine, nitriti e
borati con tecnologia acida
organica ibrida a lunga durata
Non usare soltanto acqua
naturale.
Motore 1WW-FHV
Usare uno dei seguenti.
• “Toyota Premium Long Life
Coolant for 1WW/2WW engines”
• Elenco dei refrigeranti motore
approvati
Non usare soltanto acqua
naturale.
Nome commercialeProduttore
Aral Antifreeze Extra Aral AG
AVIA Antifreeze APN AVIA Mineralöl AG
Castrol ANTI-FREEZE NF Castrol International
EVOX Extra G48 Antifreeze concentrate MOL-LUB Ltd.
Fuchs MAINTAIN FRICOFIN Fuchs Europe Schmierstoffe GmbH
GlycoShell Shell International
Glysantin G48-24 Engine Coolant UNICO Ltd.
Glysantin Protect Plus / G48 BASF
OMV Kühlerfrostschutz OMV AG
