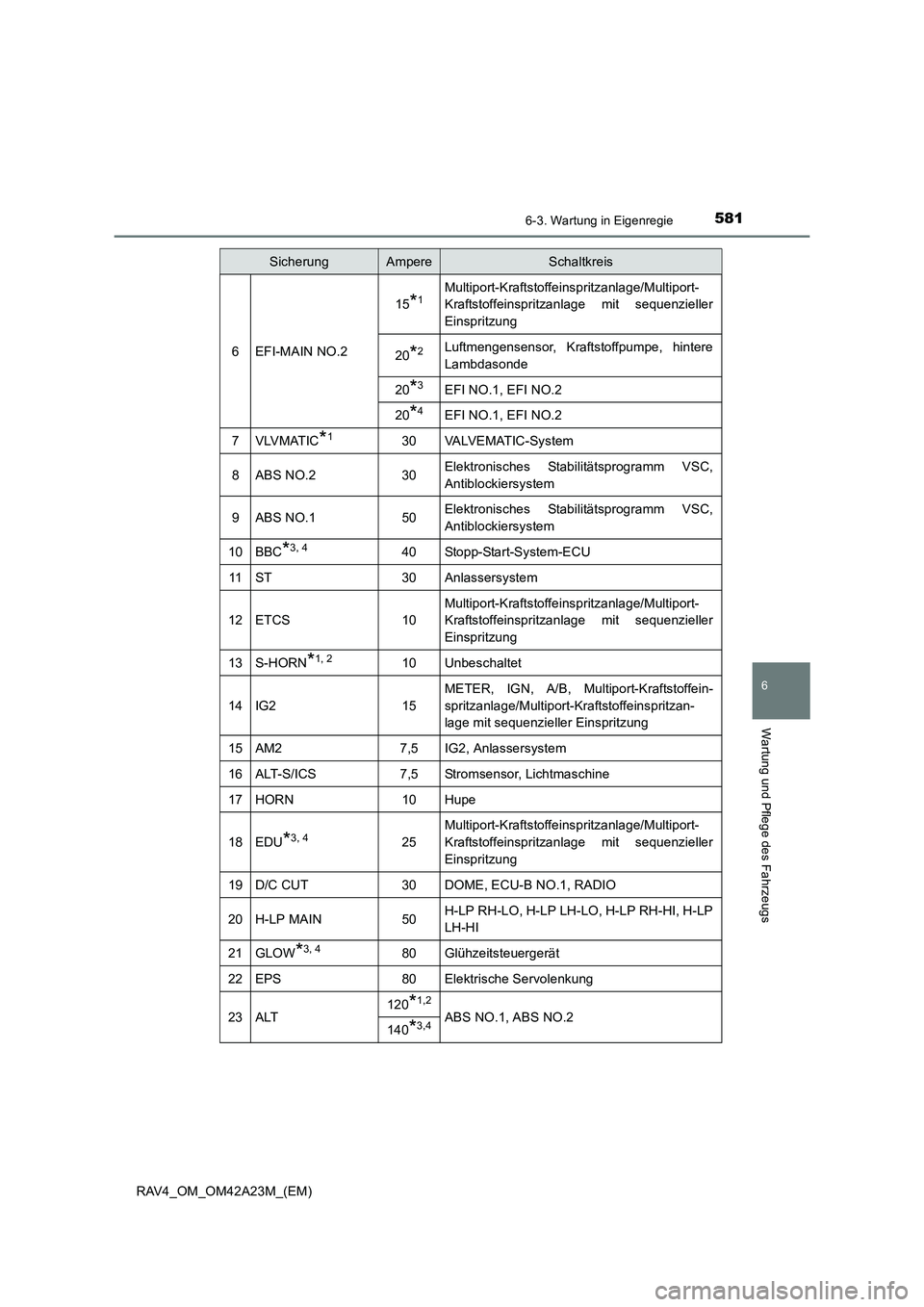

5816-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)
6EFI-MAIN NO.2
15*1Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
20*2Luftmengensensor, Kraftstoffpumpe, hintere
Lambdasonde
20*3EFI NO.1, EFI NO.2
20*4EFI NO.1, EFI NO.2
7VLVMATIC*130VA LV E M AT I C - S y s t e m
8ABS NO.230Elektronisches Stabilitätsprogramm VSC,
Antiblockiersystem
9ABS NO.150Elektronisches Stabilitätsprogramm VSC,
Antiblockiersystem
10BBC*3, 440Stopp-Start-System-ECU
11ST30Anlassersystem
12ETCS10
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
13S-HORN*1, 210Unbeschaltet
14IG215
METER, IGN, A/B, Multiport-Kraftstoffein-
spritzanlage/Multiport-Kraftstoffeinspritzan-
lage mit sequenzieller Einspritzung
15AM27,5IG2, Anlassersystem
16ALT-S/ICS7,5Stromsensor, Lichtmaschine
17HORN10Hupe
18EDU*3, 425
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
19D/C CUT30DOME, ECU-B NO.1, RADIO
20H-LP MAIN50H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
21GLOW*3, 480Glühzeitsteuergerät
22EPS80Elektrische Servolenkung
23ALT120*1,2
ABS NO.1, ABS NO.2140*3,4
SicherungAmpereSchaltkreis

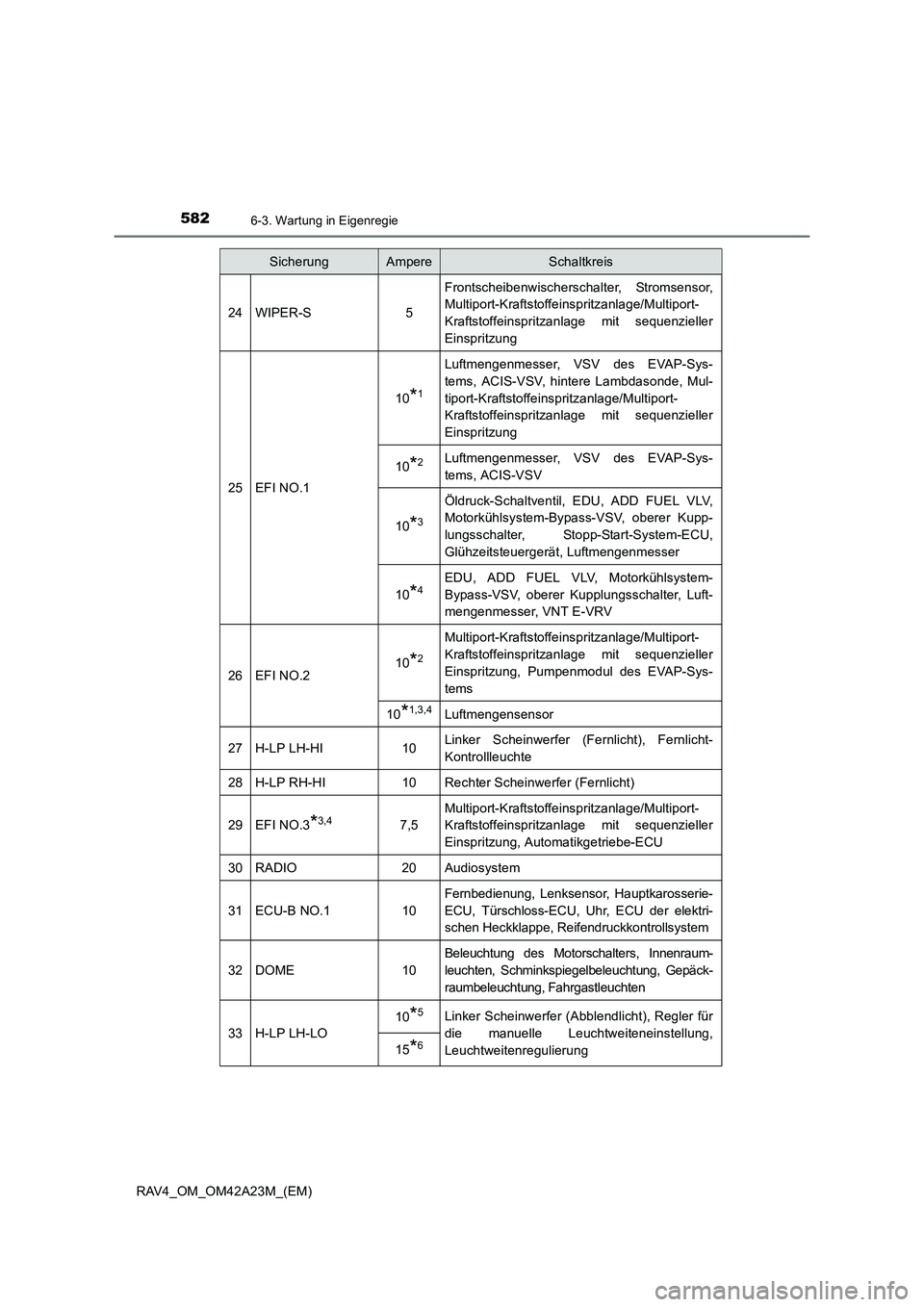

5826-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)
24WIPER-S5
Frontscheibenwischerschalter, Stromsensor,
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
25EFI NO.1
10*1
Luftmengenmesser, VSV des EVAP-Sys-
tems, ACIS-VSV, hintere Lambdasonde, Mul-
tiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
10*2Luftmengenmesser, VSV des EVAP-Sys-
tems, ACIS-VSV
10*3
Öldruck-Schaltventil, EDU, ADD FUEL VLV,
Motorkühlsystem-Bypass-VSV, oberer Kupp-
lungsschalter, Stopp-Start-System-ECU,
Glühzeitsteuergerät, Luftmengenmesser
10*4EDU, ADD FUEL VLV, Motorkühlsystem-
Bypass-VSV, oberer Kupplungsschalter, Luft-
mengenmesser, VNT E-VRV
26EFI NO.210*2
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, Pumpenmodul des EVAP-Sys-
tems
10*1,3,4Luftmengensensor
27H-LP LH-HI10Linker Scheinwerfer (Fernlicht), Fernlicht-
Kontrollleuchte
28H-LP RH-HI10Rechter Scheinwerfer (Fernlicht)
29EFI NO.3*3,47,5
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, Automatikgetriebe-ECU
30RADIO20Audiosystem
31ECU-B NO.110
Fernbedienung, Lenksensor, Hauptkarosserie-
ECU, Türschloss-ECU, Uhr, ECU der elektri-
schen Heckklappe, Reifendruckkontrollsystem
32DOME10
Beleuchtung des Motorschalters, Innenraum-
leuchten, Schminkspiegelbeleuchtung, Gepäck-
raumbeleuchtung, Fahrgastleuchten
33H-LP LH-LO
10*5Linker Scheinwerfer (Abblendlicht), Regler für
die manuelle Leuchtweiteneinstellung,
Leuchtweitenregulierung
15*6
SicherungAmpereSchaltkreis

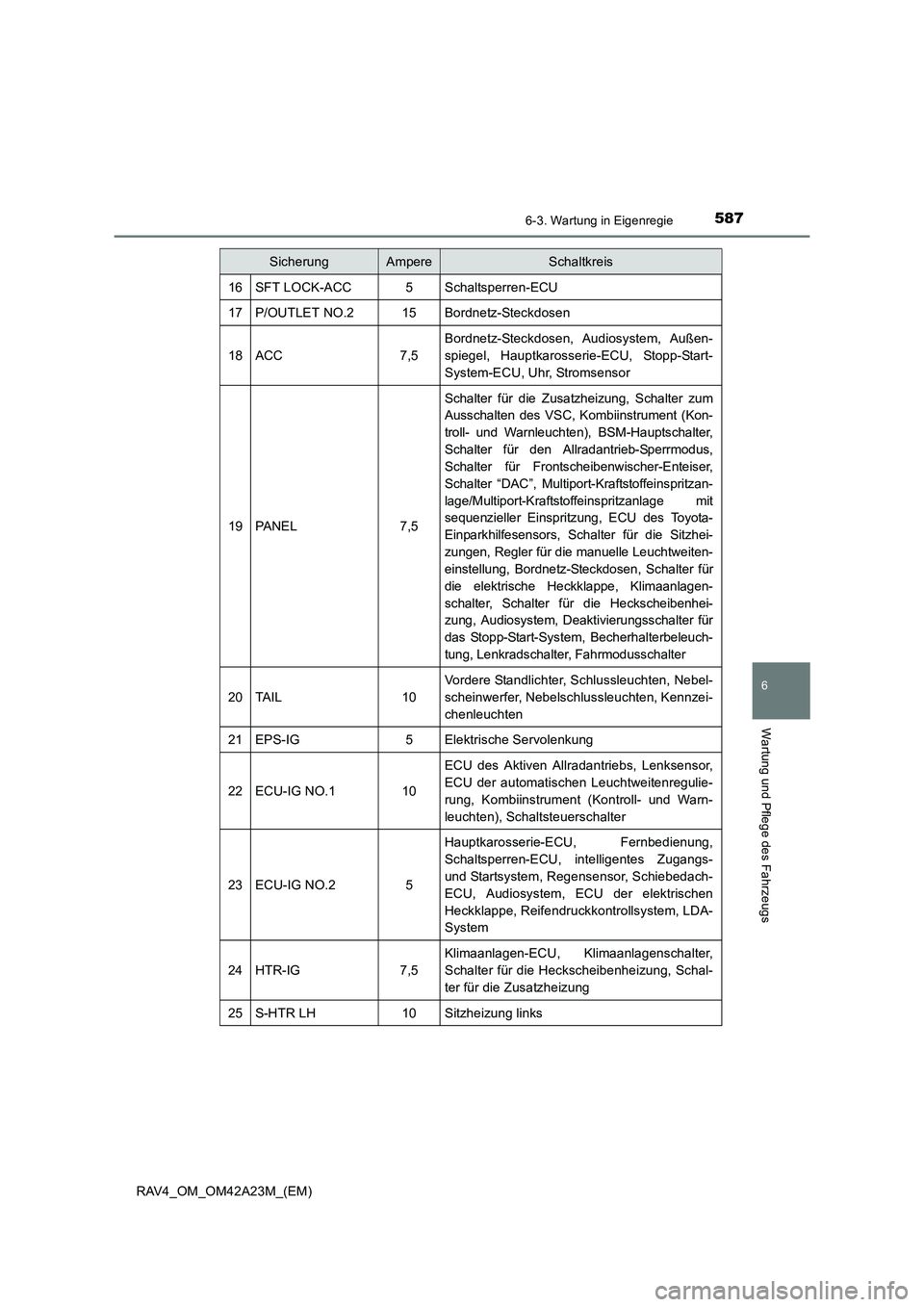

5876-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)
16SFT LOCK-ACC5Schaltsperren-ECU
17P/OUTLET NO.215Bordnetz-Steckdosen
18ACC7,5
Bordnetz-Steckdosen, Audiosystem, Außen-
spiegel, Hauptkarosserie-ECU, Stopp-Start-
System-ECU, Uhr, Stromsensor
19PA N E L7,5
Schalter für die Zusatzheizung, Schalter zum
Ausschalten des VSC, Kombiinstrument (Kon-
troll- und Warnleuchten), BSM-Hauptschalter,
Schalter für den Allradantrieb-Sperrmodus,
Schalter für Frontscheibenwischer-Enteiser,
Schalter “DAC”, Multiport-Kraftstoffeinspritzan-
lage/Multiport-Kraftstoffeinspritzanlage mit
sequenzieller Einspritzung, ECU des Toyota-
Einparkhilfesensors, Schalter für die Sitzhei-
zungen, Regler für die manuelle Leuchtweiten-
einstellung, Bordnetz-Steckdosen, Schalter für
die elektrische Heckklappe, Klimaanlagen-
schalter, Schalter für die Heckscheibenhei-
zung, Audiosystem, Deaktivierungsschalter für
das Stopp-Start-System, Becherhalterbeleuch-
tung, Lenkradschalter, Fahrmodusschalter
20TA I L10
Vordere Standlichter, Schlussleuchten, Nebel-
scheinwerfer, Nebelschlussleuchten, Kennzei-
chenleuchten
21EPS-IG5Elektrische Servolenkung
22ECU-IG NO.110
ECU des Aktiven Allradantriebs, Lenksensor,
ECU der automatischen Leuchtweitenregulie-
rung, Kombiinstrument (Kontroll- und Warn-
leuchten), Schaltsteuerschalter
23ECU-IG NO.25
Hauptkarosserie-ECU, Fernbedienung,
Schaltsperren-ECU, intelligentes Zugangs-
und Startsystem, Regensensor, Schiebedach-
ECU, Audiosystem, ECU der elektrischen
Heckklappe, Reifendruckkontrollsystem, LDA-
System
24HTR-IG7,5
Klimaanlagen-ECU, Klimaanlagenschalter,
Schalter für die Heckscheibenheizung, Schal-
ter für die Zusatzheizung
25S-HTR LH10Sitzheizung links
SicherungAmpereSchaltkreis

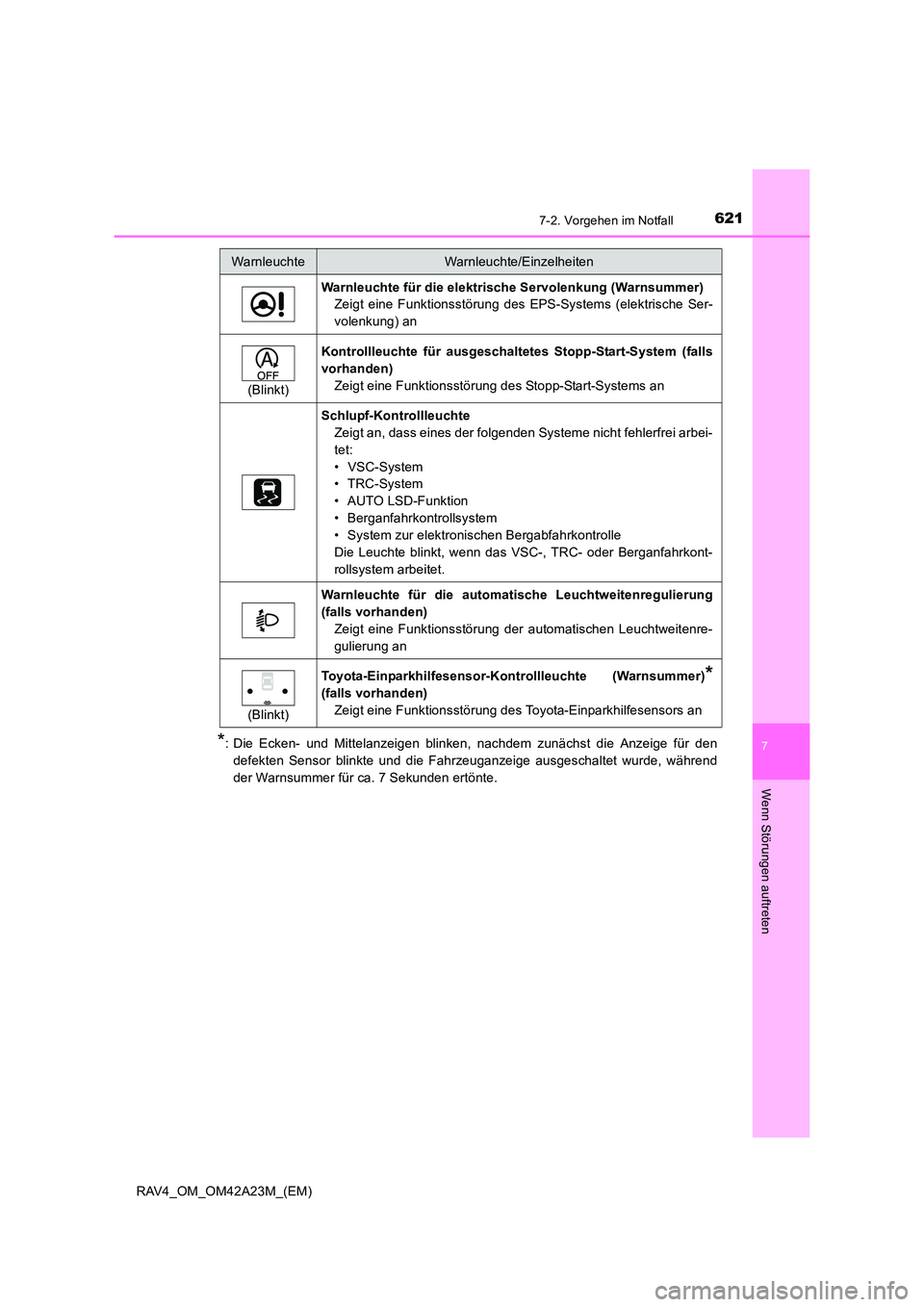

6217-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
*: Die Ecken- und Mittelanzeigen blinken, nachdem zunächst die Anzeige für dendefekten Sensor blinkte und die Fahrzeuganzeige ausgeschaltet wurde, während
der Warnsummer für ca. 7 Sekunden ertönte.
Warnleuchte für die elektrische Servolenkung (Warnsummer) Zeigt eine Funktionsstörung des EPS-Systems (elektrische Ser-
volenkung) an
(Blinkt)
Kontrollleuchte für ausgeschaltetes Stopp-Start-System (falls
vorhanden)
Zeigt eine Funktionsstörung des Stopp-Start-Systems an
Schlupf-KontrollleuchteZeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• VSC-System
• TRC-System
• AUTO LSD-Funktion
• Berganfahrkontrollsystem
• System zur elektronischen Bergabfahrkontrolle
Die Leuchte blinkt, wenn das VSC-, TRC- oder Berganfahrkont-
rollsystem arbeitet.
Warnleuchte für die automatische Leuchtweitenregulierung
(falls vorhanden)
Zeigt eine Funktionsstörung der automatischen Leuchtweitenre-
gulierung an
(Blinkt)
Toyota-Einparkhilfesensor-Kontrollleuchte (Warnsummer)*
(falls vorhanden)Zeigt eine Funktionsstörung des Toyota-Einparkhilfesensors an
WarnleuchteWarnleuchte/Einzelheiten

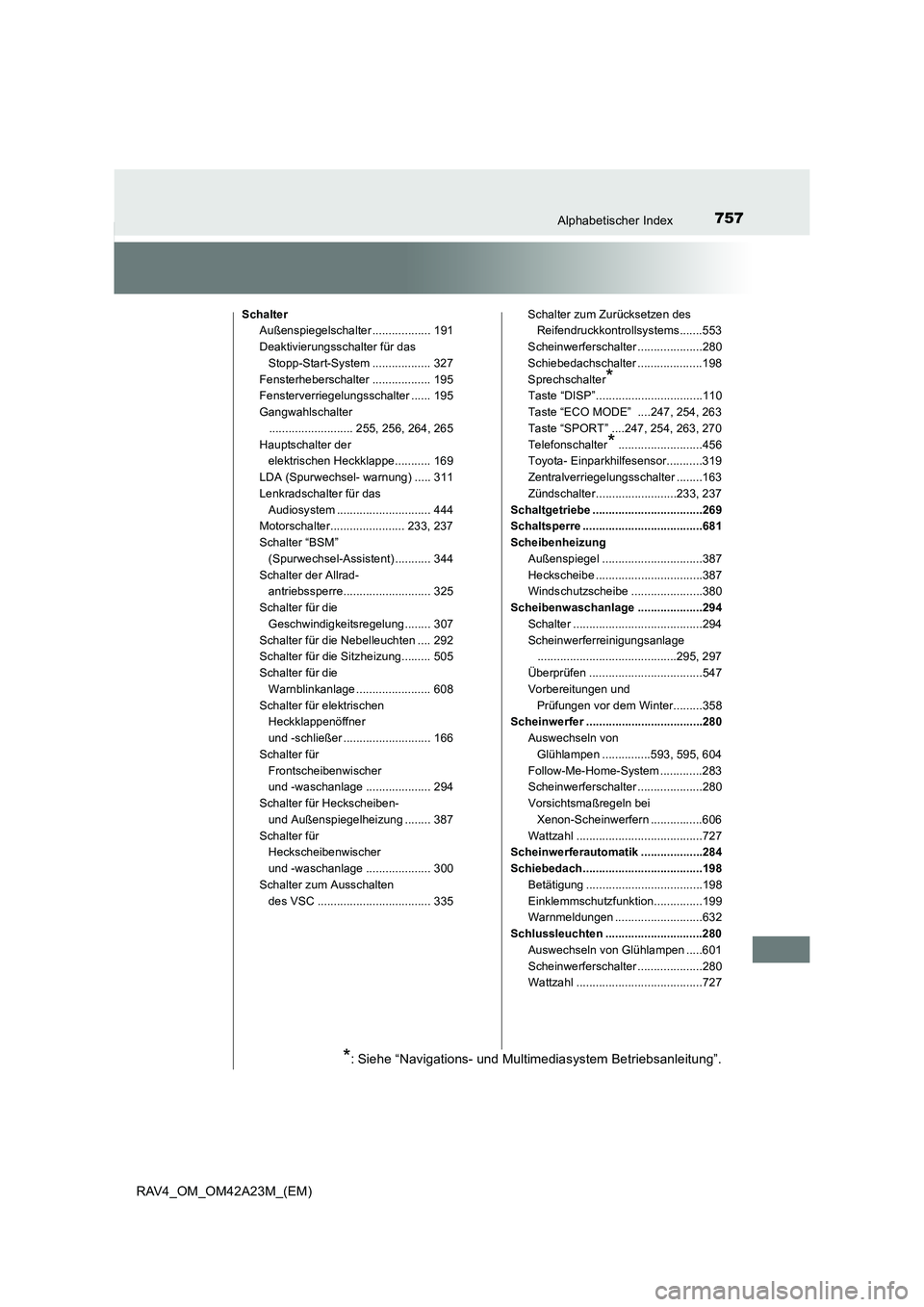

757Alphabetischer Index
