2014 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

145
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12J57FI
6
PERUUTUSKAMERAJÄRJESTELMÄ
VAROITUS
●Älä koskaan luota yksinomaan peruu-
tuskamerajärjestelmään peruuttaes-
sasi. Kuva ja esitettyjen apulinjojen
sijainti näytöllä saattavat poiketa todelli-
sista olosuhteista.
Peruuta varovasti, niin kuin peruuttaisit
mitä tahansa autoa.
● Peruuta hitaasti ja säädä jarrupolkimella
auton nopeutta.
● Tässä annetut neuvot ovat vain ohjeelli-
sia. Milloin ja miten paljon ohjauspyörää
on pysäköitäessä käännettävä riippuu
liikenneolosuhteista, tienpinnan kun-
nosta, kuormaustilanteesta jne. Tämä
on otettava huomioon ennen peruutus-
kamerajärjestelmän käyttöä.
● Ennen pysäköintitoimenpiteitä tulee var-
mistua siitä, että tila, johon auto aiotaan
pysäköidä, on riittävä.
VAROITUS
● Älä käytä järjestelmää seuraavissa tilan-
teissa:
• Jos ajat jäisillä tai liukkailla teillä tai
lumessa
• Kun käytät lumiketjuja tai varapyörää
• Jos takaluukku ei ole kunnolla kiinni
• Kun ajorata ei ole tasainen, eikä suora (esimerkiksi kaarteet ja mäet).
● Alhaisissa lämpötiloissa näyttö voi tum-
mentua tai kuvasta tulla himmeä. Kuva
saattaa vääristyä auton liikkuessa, tai et
välttämättä pysty näkemään näytössä
olevaa kuvaa. Tarkasta auton ympäristö
silmämääräisesti ja peilien avulla ennen
jatkamista.
● Rengaskoon vaihtaminen voi muuttaa
kuvassa olevien kiinteiden apulinjojen
paikkaa.
● Kamera on varustettu erikoislinssillä.
Kuvassa näkyvien esteiden ja jalankulki-
joiden välinen etäisyys poikkeaa todelli-
sesta. ( →S. 150)
OM12J57FI.book Page 145 Frid ay, February 13, 2015 11:22 AM

146
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12J57FI

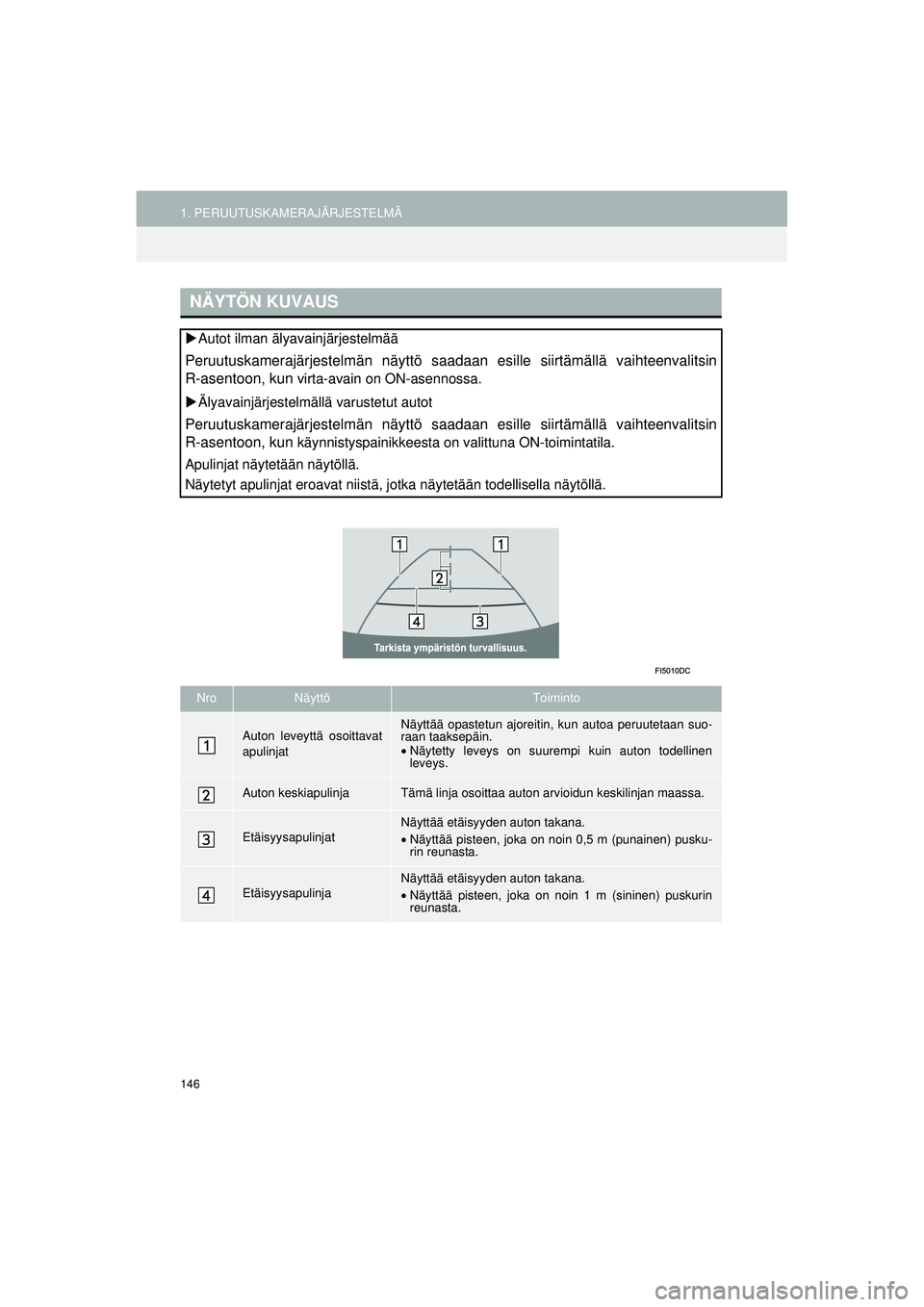

NÄYTÖN KUVAUS
XAutot ilman älyavainjärjestelmää
Peruutuskamerajärjestelmän näyttö saadaan esille siirtämällä vaihteenvalitsin
R-asentoon, kun
virta-avain on ON-asennossa.
X Älyavainjärjestelmällä varustetut autot
Peruutuskamerajärjestelmän näyttö saadaan esille siirtämällä vaihteenvalitsin
R-asentoon, kun
käynnistyspainikkeesta on valittuna ON-toimintatila.
Apulinjat näytetään näytöllä.
Näytetyt apulinjat eroavat niistä, jo tka näytetään todellisella näytöllä.
NroNäyttöToiminto
Auton leveyttä osoittavat
apulinjatNäyttää opastetun ajoreitin, kun autoa peruutetaan suo-
raan taaksepäin.
• Näytetty leveys on suurempi kuin auton todellinen
leveys.
Auton keskiapulinjaTämä linja osoittaa auton ar vioidun keskilinjan maassa.
EtäisyysapulinjatNäyttää etäisyyden auton takana.
•Näyttää pisteen, joka on noin 0,5 m (punainen) pusku-
rin reunasta.
EtäisyysapulinjaNäyttää etäisyyden auton takana.
•Näyttää pisteen, joka on noin 1 m (sininen) puskurin
reunasta.
OM12J57FI.book Page 146 Frid ay, February 13, 2015 11:22 AM

147
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12J57FI
6
PERUUTUSKAMERAJÄRJESTELMÄ
zKun vaihteenvalitsin siirretään R-asentoon ja mitä tahansa toimintopainiketta (esimer-
kiksi MEDIA -painiketta) painetaan
¨Peruutuskamerajärjestelmä kytkeytyy pois to iminnasta, ja näyttöön vaihtuu paine-
tun painikkeen toiminto.
PERUUTUSKAMERAJÄRJESTELMÄN KY TKEYTYMINEN POIS PÄÄLTÄ
Pysäköintiaputoiminto peruuntuu, jos vaihteenvalitsin siirretään muuhun kuin
R-asentoon.
OM12J57FI.book Page 147 Frid ay, February 13, 2015 11:22 AM

148
OM12J57FI
1. PERUUTUSKAMERAJÄRJESTELMÄ
2. PERUUTUSKAMERAJÄRJESTELMÄN TURVALLISUUSOHJEET
zPeruutuskamerajärjestelmän näytön
kuvaa säädetään samalla tavalla kuin
navigointijärjestelmän/mediakeskuksen
näyttöä. ( →S. 117)
NÄYTÖSSÄ NÄKYVÄ ALUE
Peruutuskamerajärjestelmä näyttää
kuvan näkymästä auton takapuskurin
takana.
Näyttö Näkyvä alue
Puskurin kulmat
TIEDOKSI
●Näytössä näkyvä alue voi vaihdella
auton asennon mukaan.
● Puskurin kulmien läheisyydessä tai sen
alla olevia esineitä ei voi näyttää.
● Kamera on varustettu erikoislinssillä.
Näytössä näkyvän kuvan etäisyys eroaa
todellisesta etäisyydestä.
● Kameraa ylempänä olevat kohteet eivät
välttämättä näy näytössä.
OM12J57FI.book Page 148 Frid ay, February 13, 2015 11:22 AM

149
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12J57FI
6
PERUUTUSKAMERAJÄRJESTELMÄ
KAMERA
Peruutuskamera sijaitsee kuvassa
näytetyssä paikassa.
KAMERAN KÄYTTÖ
Jos kameran linssi likaantuu, se ei voi
lähettää selkeätä kuvaa. Jos vesipisa-
roita, lunta tai kuraa kertyy linssiin,
huuhtele se vedellä ja kuivaa pehmeällä
liinalla. Jos linssi on hyvin likainen,
pese se miedolla pesuaineella ja huuhdo
vedellä.
HUOMAA
● Peruutuskamerajärjestelmä ei välttämät-
tä toimi oikein seuraavissa tapauksissa.
• Jos auton takaosa saa iskun, saattaa
kameran asennuskulma muuttua.
• Kamera on vesitiivis, joten älä irrota, pura tai muuta sitä. Kamera voi muu-
ten toimia virheellisesti.
• Älä hankaa kameran linssiä voimak- kaasti. Jos kameran linssi naarmuun-
tuu, se ei voi lähettää selkeätä kuvaa.
• Estä liuottimien, autovahan, lasinpuh- distus- ja pinnoitusaineen tarttuminen
kameraan. Jos näin käy, pyyhi ne pois
niin pian kuin mahdollista.
• Jos lämpötila muuttuu äkillisesti, esim.
jos auton päälle kaadetaan kuumaa
vettä kylmällä ilmalla, järjestelmä ei
välttämättä toimi normaalilla tavalla.
• Kun peset autoa, älä kohdista korkea- paineista vesisuihkua kameraan tai
kameran alueelle. Muuten seurauk-
sena saattaa olla kameran toimintahäi-
riöt.
● Älä altista kameraa voimakkaille iskuille,
sillä se voi aiheuttaa toimintahäiriön. Jos
näin tapahtuu, tarkastuta auto valtuute-
tulla Toyota-korjaamolla tai muulla
ammattitaitoisella ja hyvin varustetulla
korjaamolla mahdollisimman pian.
OM12J57FI.book Page 149 Frid ay, February 13, 2015 11:22 AM

150
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12J57FI
zEtäisyysapulinjat ja auton leveysapulinjat
eivät välttämättä ole samassa linjassa
pysäköintipaikan viivojen kanssa, vaikka
siltä näyttäisi. Tarkista asia silmämääräi-
sesti.
z Auton leveysapulinjat ja pysäköintipaikan
vasen ja oikea viiva eivät välttämättä ole
samassa linjassa, vaikka siltä näyttäisi.
Tarkista asia silmämääräisesti.
z Etäisyysapulinjat avustavat etäisyyden
arvioinnissa tasaisilla tienpinnoilla. Seu-
raavissa tapauksissa näytön kiinteiden
apulinjojen ja tien todellisen etäisyyden/
ajolinjan välillä on virhemarginaali.
EROT NÄYTÖN JA
TODELLISEN TIEN VÄLILLÄJOS MAASTO AUTON TAKANA
NOUSEE JYRKÄSTI
Etäisyysapulinjat näyttävät olevan
lähempänä autoa kuin mitä todellinen
etäisyys on. Tämän takia kohteet näyt-
tävät olevan todellista kauempana.
Vastaavasti apulinjojen ja tien todelli-
sen etäisyyden/ajolinjan välillä on vir-
hemarginaali.
OM12J57FI.book Page 150 Frid ay, February 13, 2015 11:22 AM

151
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12J57FI
6
PERUUTUSKAMERAJÄRJESTELMÄ
JOS MAASTO AUTON TAKANA
LASKEE JYRKÄSTI
Etäisyysapulinjat näyttävät olevan
kauempana autosta kuin mitä todelli-
nen etäisyys on. Tämän takia kohteet
näyttävät olevan todellista lähempänä.
Vastaavasti apulinjojen ja tien todelli-
sen etäisyyden/ajolinjan välillä on vir-
hemarginaali.JOS JOKIN AUTON OSA ON
PAINUNUT
Kun matkustajien paino tai kuorman
jakautuminen saa auton painumaan,
näytön kiinteät apulinjat poikkeavat
todellisesta etäisyydestä ja ajolinjasta.
Virhemarginaali
OM12J57FI.book Page 151 Frid ay, February 13, 2015 11:22 AM

152
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12J57FI
XAuton leveysapulinjat
KUN LÄHESTYTÄÄN
KOLMIULOTTEISIA KOHTEITA
Etäisyysapulinjat esitetään tasapin-
taisten kohteiden mukaan (esimerkiksi
tien pinta). Kolmiulotteisten kohteiden
(esimerkiksi autojen) paikkaa ei voi
määritellä auton leveysapulinjojen ja
etäisyysapulinjojen avulla. Kun lähes-
tytään kolmiulotteista, ulkonevaa koh-
detta (esimerkiksi kuorma-auton
lavaa), ota huomioon seuraavat asiat.
AUTON LEVEYSAPULINJAT
Tarkista silmämääräisesti ympäristö ja
auton takana oleva alue. Alla olevassa
esimerkissä kuorma-auto näyttää ole-
van auton leveysapulinjojen ulkopuo-
lella, eikä auto vaikuta osuvan kuorma-
autoon. Kuorma-auton takaosa voi kui-
tenkin itse asiassa ylittää auton leveys-
apulinjat. Todellisessa tilanteessa, jos
peruutat opastuksen mukaisesti auton
leveysapulinjojen perusteella, autosi
saattaa osua kuorma-autoon.
