2014 TOYOTA AURIS ESP

5
COROLLA_14CY_Navi_EM
Diese Anleitung beschreibt den Betrieb des Navigations-/Multimediasystem.
Bitte lesen Sie diese Anleitung sorgfältig, um das System richtig bedienen zu
können. Bewahren Sie diese Anleitung immer in Ihrem Fahrzeug auf.
Je nach vorhandenen Funktionen, bestehenden Verträgen und dem zum Zeit-
punkt der Drucklegung verfügbaren Kartenmaterial können die Bildschirmabbil-
dungen in dieser Anleitung von den tatsächlichen Bildschirmen des
Navigations-/Multimediasystem abweichen.
Bitte berücksichtigen Sie, dass der Inhalt dieser Anleitung in einigen Fällen vom
Navigations-/Multimediasystem abweichen kann, z. B. wenn die Systemsoft-
ware aktualisiert wird.
Das Navigationssystem gehört zu den technologisch ausgereiftesten Fahr-
zeugsystemen, die jemals entwickelt wurden. Das System empfängt Satelliten-
signale vom globalen Positionsbestimmungssystem (GPS), das vom US-
Verteidigungsministerium betrieben wird. Mithilfe dieser Signale und anderer
Fahrzeugsensoren zeigt das System Ihre aktuelle Position an und hilft Ihnen,
ein gewünschtes Ziel zu erreichen.
Das Navigationssystem ist dafür ausgelegt, effiziente Fahrtrouten von Ihrem
aktuellen Ausgangspunkt zu Ihrem Ziel auszuwählen. Das System führt Sie
auch auf dem besten Weg zu einem Ihnen unbekannten Ziel. Das System wur-
de von “Harman International” anhand von “NAVTEQ”-Karten entwickelt. Die
berechnete Route ist nicht unbedingt die kürzeste oder am wenigsten befahre-
ne Strecke. Ihre eigenen Kenntnisse oder eine “Abkürzung” führen manchmal
schneller zum Ziel als die berechneten Routen.
Die Datenbank des Navigationssystems beinhaltet spezielle POI-Kategorien,
mit denen die Auswahl von Zielen wie Restaurants und Hotels vereinfacht wird.
Wenn ein Ziel nicht in der Datenbank vorhanden ist, können Sie die Straße oder
eine größere Kreuzung in der Nähe angeben und das System führt Sie dorthin.
Das System bietet sowohl eine visuelle Karte als auch gesprochene Anweisun-
gen. Die gesprochenen Anweisungen geben die verbleibende Entfernung an
und welche Richtung eingeschlagen werden muss, wenn Sie sich einer Abzwei-
gung oder Kreuzung nähern. Diese gesprochenen Anweisungen helfen Ihnen
dabei, sich auf den Verkehr zu konzentrieren, und sie weisen Sie rechtzeitig
daraufhin, wenn Sie abbiegen, Spuren wechseln oder die Geschwindigkeit ver-
ringern müssen.
NAVIGATIONSSYSTEM BETRIEBSANLEITUNG
NAVIGATIONSSYSTEM
Corolla_Navi_EM_12J59M.book 5 ページ ２０１５年１月２３日　金曜日　午後１２時２６分

8
COROLLA_14CY_Navi_EM
Hören Sie während der Fahrt hauptsäch-
lich auf die gesprochenen Anweisungen
und schauen Sie nur kurz auf den Bild-
schirm, wenn dies gefahrlos möglich ist.
Verlassen Sie sich jedoch nicht aus-
schließlich auf die Sprachführung. Nutzen
Sie sie nur zur Orientierung. Falls das Sy-
stem Ihre aktuelle Fahrzeugposition nicht
genau bestimmen kann, gibt es eine Mög-
lichkeit der ungenauen, späten oder stum-
men Führung.
Die Daten im System können manchmal
unvollständig sein. Straßenzustände und
Fahreinschränkungen (Linksabbiegen ver-
boten, Straßensperrungen usw.) ändern
sich oft. Prüfen Sie daher zunächst, ob Sie
den Anweisungen des Systems gefahrlos
und gesetzeskonform folgen können, be-
vor Sie die Anweisungen befolgen.
Dieses System kann Ihnen keine Hinweise
zur Sicherheit eines Gebiets, zum Stra-
ßenzustand und zur Verfügbarkeit von
Notfalldiensten geben. Falls Sie Zweifel
haben, ob ein Gebiet sicher ist, meiden Sie
dieses Gebiet. Auf keinen Fall ist dieses
System ein Ersatz für das Urteilsvermögen
des Fahrers.
Setzen Sie dieses System nur dort ein, wo
es erlaubt ist.
ACHTUNG
●Aus Sicherheitsgründen sollte der/die
Fahrer/in das Navigationssystem nicht
während der Fahrt bedienen. Mangel-
hafte Aufmerksamkeit auf Straße und
Verkehr kann zu einem Unfall führen.
●Halten Sie sich während der Fahrt an
die Verkehrsvorschriften und achten Sie
auf den Straßenzustand. Falls ein Ver-
kehrsschild an der Straße geändert
wurde, verfügt die Routenführung mögli-
cherweise nicht über die aktualisierten
Informationen (z. B. über die Richtung
einer Einbahnstraße).
Corolla_Navi_EM_12J59M.book 8 ページ ２０１５年１月２３日　金曜日　午後１２時２６分

11
1
2
3
4
5
6
7
8
COROLLA_14CY_Navi_EM
1. EINSTELLUNGEN
VORNEHMEN ............................. 114
KURZANLEITUNG............................... 114
ALLGEMEINE EINSTELLUNGEN ....... 116
ANZEIGEEINSTELLUNGEN ............... 119
Bluetooth
®-EINSTELLUNGEN ............ 122
VERBINDUNGSEINSTELLUNGEN..... 130
TELEFONEINSTELLUNGEN .............. 143
AUDIOEINSTELLUNGEN.................... 144
FAHRZEUGEINSTELLUNGEN ........... 146
1. RÜCKFAHRANZEIGESYSTEM ... 148
RÜCKFAHRANZEIGESYSTEM .......... 148
VORSICHTSMASSNAHMEN FÜR DAS
RÜCKFAHRANZEIGESYSTEM ........ 152
WAS SIE WISSEN SOLLTEN ............. 158
1. GRUNDLEGENDE
INFORMATIONEN VOR
DEM BETRIEB ............................ 162
KURZANLEITUNG .............................. 162
AUFRUFEN DES
NAVIGATIONSBILDSCHIRMS......... 167
INDEX DER FUNKTIONEN DES
NAVIGATIONSSYSTEMS ................ 170
2. BEDIENUNG DES KARTENBILD-
SCHIRMS UND
KARTENSYMBOLE .................... 172
BEDIENUNG DES
KARTENBILDSCHIRMS................... 172
KARTENSYMBOLE ............................ 176
3. ZIELSUCHE .................................. 184
ZIELSUCHE-INDEX ............................ 184
SUCHVORGANG ................................ 185
4. ROUTENFÜHRUNG...................... 192
STARTEN DER
ROUTENFÜHRUNG......................... 192
ROUTENFÜHRUNG ........................... 195
EINSTELLEN UND LÖSCHEN DER
ROUTE ............................................. 198
5. MEINE ZIELORTE......................... 206
SPEICHERN EINES EINTRAGS ........ 206
ANZEIGEN UND BEARBEITEN VON
EINTRÄGEN ..................................... 212
ÜBERTRAGEN UND
WIEDERHERSTELLEN VON
GESPEICHERTEN KONTAKTEN
MITTELS EINES
USB-SPEICHERS ............................ 215
5EINRICHTUNG
6RÜCKFAHRMONITOR-SYSTEM
7NAVIGATIONSSYSTEMS
Corolla_Navi_EM_12J59M.book 11 ページ ２０１５年１月２３日　金曜日　午後１２時２６分

50
3. MEDIENBETRIEB
COROLLA_14CY_Navi_EM
ACHTUNG
●Bedienen Sie den Spieler nicht während der Fahrt und schließen Sie den iPod nicht wäh-
rend der Fahrt an.
HINWEIS
●Je nach Größe des an das System angeschlossenen iPods lässt sich die Zusatzbox
möglicherweise nicht vollständig schließen.
Schließen Sie in diesem Fall die Zusatzbox nicht gewaltsam, da dies möglicherweise den
iPod oder den Anschluss usw. beschädigt.
●Lassen Sie einen tragbaren Spieler nicht im Fahrzeug. Insbesondere hohe Temperaturen
im Fahrzeuginneren können dem tragbaren Spieler schaden.
●Üben Sie keinen starken Druck auf den angeschlossenen tragbaren Spieler aus, da dies
möglicherweise den tragbaren Spieler oder den Anschluss beschädigt.
●Führen Sie keine Fremdkörper in den Anschluss ein, da dies möglicherweise den tragba-
ren Spieler oder seinen Stecker beschädigt.
INFORMATION
●Wenn Sie Ihren iPod mit einem Original-iPod-Kabel anschließen, wird der Akku des iPod
geladen.
●Abhängig von iPod und gespeicherten Titeln werden eventuell iPod-Albumcover ange-
zeigt. Es kann eine Weile dauern, bis iPod-Albumcover angezeigt werden, und während
dieses Vorgangs kann der iPod nicht bedient werden. Es können nur iPod-Albumcover
im JPEG-Format angezeigt werden.
●Wenn ein iPod angeschlossen ist und die Audioquelle in den iPod-Modus umgeschaltet
wird, setzt der iPod die Wiedergabe an der Stelle fort, an der er zuletzt gestoppt wurde.
●Abhängig vom iPod, der an das System angeschlossen ist, sind bestimmte Funktionen
möglicherweise nicht verfügbar.
Corolla_Navi_EM_12J59M.book 50 ページ ２０１５年１月２３日　金曜日　午後１２時２６分

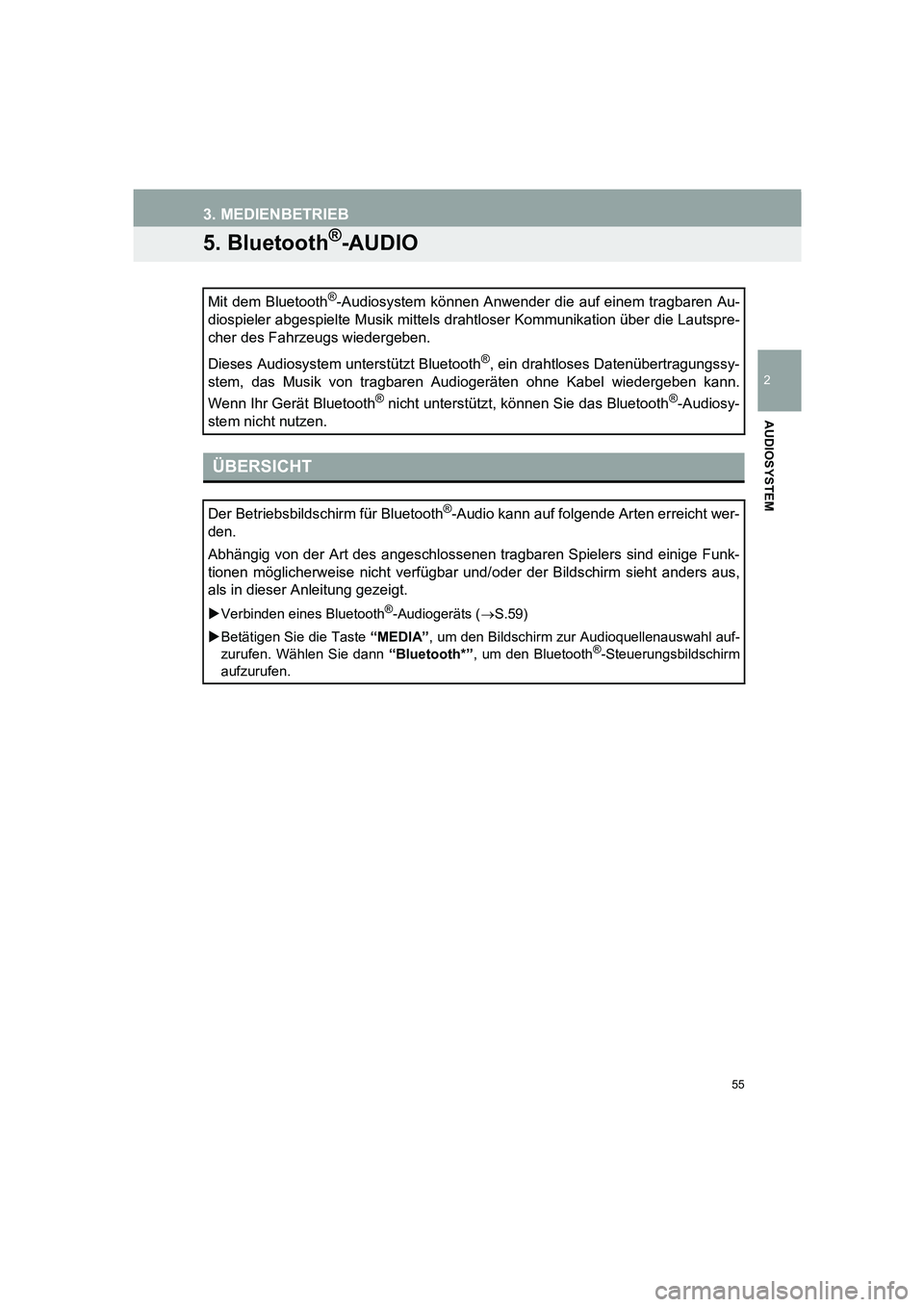

55
COROLLA_14CY_Navi_EM
3. MEDIENBETRIEB
2
AUDIOSYSTEM
5. Bluetooth®-AUDIO
Mit dem Bluetooth®-Audiosystem können Anwender die auf einem tragbaren Au-
diospieler abgespielte Musik mittels drahtloser Kommunikation über die Lautspre-
cher des Fahrzeugs wiedergeben.
Dieses Audiosystem unterstützt Bluetooth
®, ein drahtloses Datenübertragungssy-
stem, das Musik von tragbaren Audiogeräten ohne Kabel wiedergeben kann.
Wenn Ihr Gerät Bluetooth
® nicht unterstützt, können Sie das Bluetooth®-Audiosy-
stem nicht nutzen.
ÜBERSICHT
Der Betriebsbildschirm für Bluetooth®-Audio kann auf folgende Arten erreicht wer-
den.
Abhängig von der Art des angeschlossenen tragbaren Spielers sind einige Funk-
tionen möglicherweise nicht verfügbar und/oder der Bildschirm sieht anders aus,
als in dieser Anleitung gezeigt.
XVerbinden eines Bluetooth®-Audiogeräts (→S.59)
XBetätigen Sie die Taste “MEDIA”, um den Bildschirm zur Audioquellenauswahl auf-
zurufen. Wählen Sie dann “Bluetooth*”, um den Bluetooth
®-Steuerungsbildschirm
aufzurufen.
Corolla_Navi_EM_12J59M.book 55 ページ ２０１５年１月２３日　金曜日　午後１２時２６分

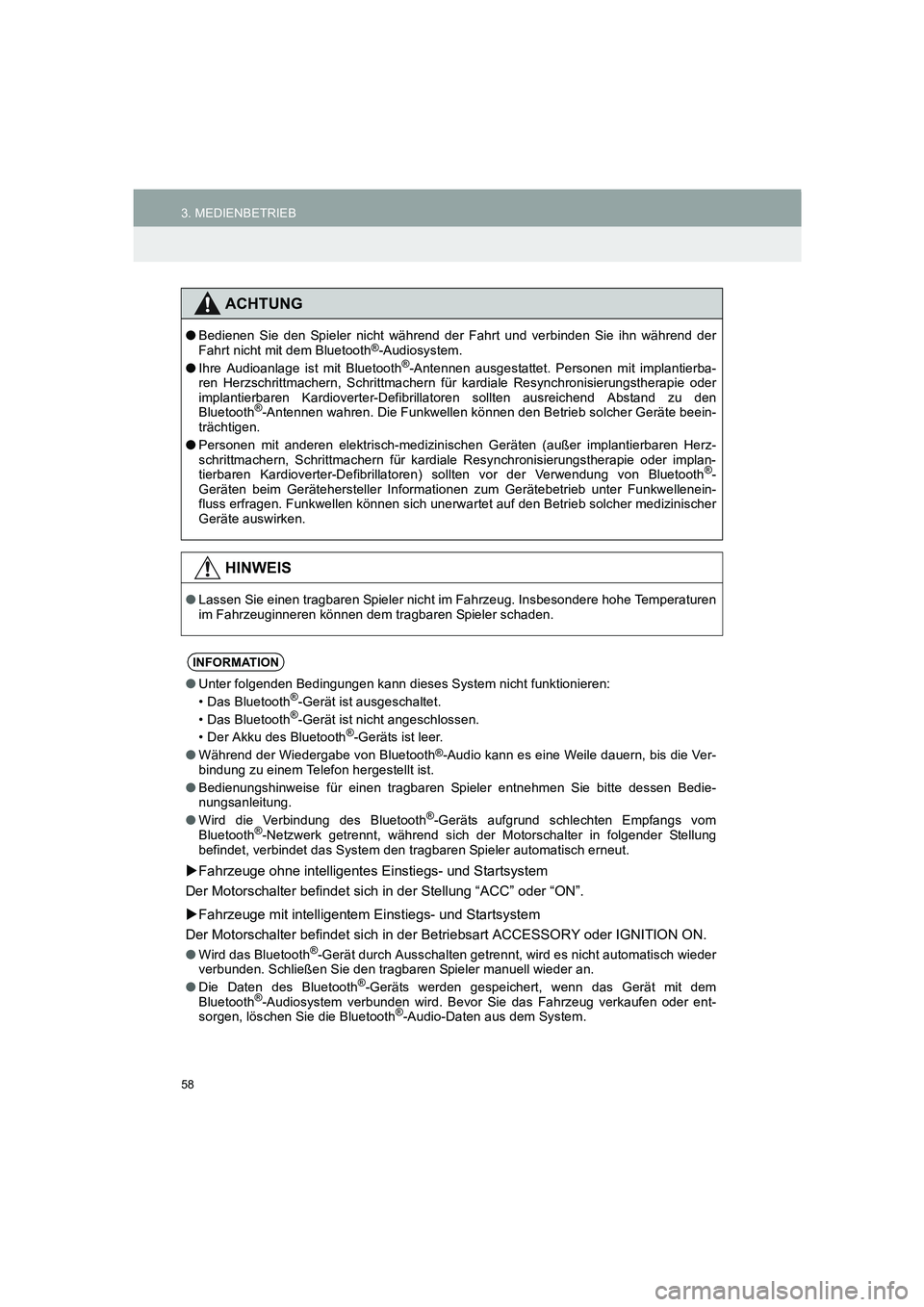

58
3. MEDIENBETRIEB
COROLLA_14CY_Navi_EM
ACHTUNG
●Bedienen Sie den Spieler nicht während der Fahrt und verbinden Sie ihn während der
Fahrt nicht mit dem Bluetooth®-Audiosystem.
●Ihre Audioanlage ist mit Bluetooth®-Antennen ausgestattet. Personen mit implantierba-
ren Herzschrittmachern, Schrittmachern für kardiale Resynchronisierungstherapie oder
implantierbaren Kardioverter-Defibrillatoren sollten ausreichend Abstand zu den
Bluetooth
®-Antennen wahren. Die Funkwellen können den Betrieb solcher Geräte beein-
trächtigen.
●Personen mit anderen elektrisch-medizinischen Geräten (außer implantierbaren Herz-
schrittmachern, Schrittmachern für kardiale Resynchronisierungstherapie oder implan-
tierbaren Kardioverter-Defibrillatoren) sollten vor der Verwendung von Bluetooth
®-
Geräten beim Gerätehersteller Informationen zum Gerätebetrieb unter Funkwellenein-
fluss erfragen. Funkwellen können sich unerwartet auf den Betrieb solcher medizinischer
Geräte auswirken.
HINWEIS
●Lassen Sie einen tragbaren Spieler nicht im Fahrzeug. Insbesondere hohe Temperaturen
im Fahrzeuginneren können dem tragbaren Spieler schaden.
INFORMATION
●Unter folgenden Bedingungen kann dieses System nicht funktionieren:
• Das Bluetooth®-Gerät ist ausgeschaltet.
• Das Bluetooth®-Gerät ist nicht angeschlossen.
• Der Akku des Bluetooth®-Geräts ist leer.
●Während der Wiedergabe von Bluetooth®-Audio kann es eine Weile dauern, bis die Ver-
bindung zu einem Telefon hergestellt ist.
●Bedienungshinweise für einen tragbaren Spieler entnehmen Sie bitte dessen Bedie-
nungsanleitung.
●Wird die Verbindung des Bluetooth
®-Geräts aufgrund schlechten Empfangs vom
Bluetooth®-Netzwerk getrennt, während sich der Motorschalter in folgender Stellung
befindet, verbindet das System den tragbaren Spieler automatisch erneut.
XFahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Motorschalter befindet sich in der Stellung “ACC” oder “ON”.
XFahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Motorschalter befindet sich in der Betriebsart ACCESSORY oder IGNITION ON.
●Wird das Bluetooth®-Gerät durch Ausschalten getrennt, wird es nicht automatisch wieder
verbunden. Schließen Sie den tragbaren Spieler manuell wieder an.
●Die Daten des Bluetooth
®-Geräts werden gespeichert, wenn das Gerät mit dem
Bluetooth®-Audiosystem verbunden wird. Bevor Sie das Fahrzeug verkaufen oder ent-
sorgen, löschen Sie die Bluetooth®-Audio-Daten aus dem System.
Corolla_Navi_EM_12J59M.book 58 ページ ２０１５年１月２３日　金曜日　午後１２時２６分

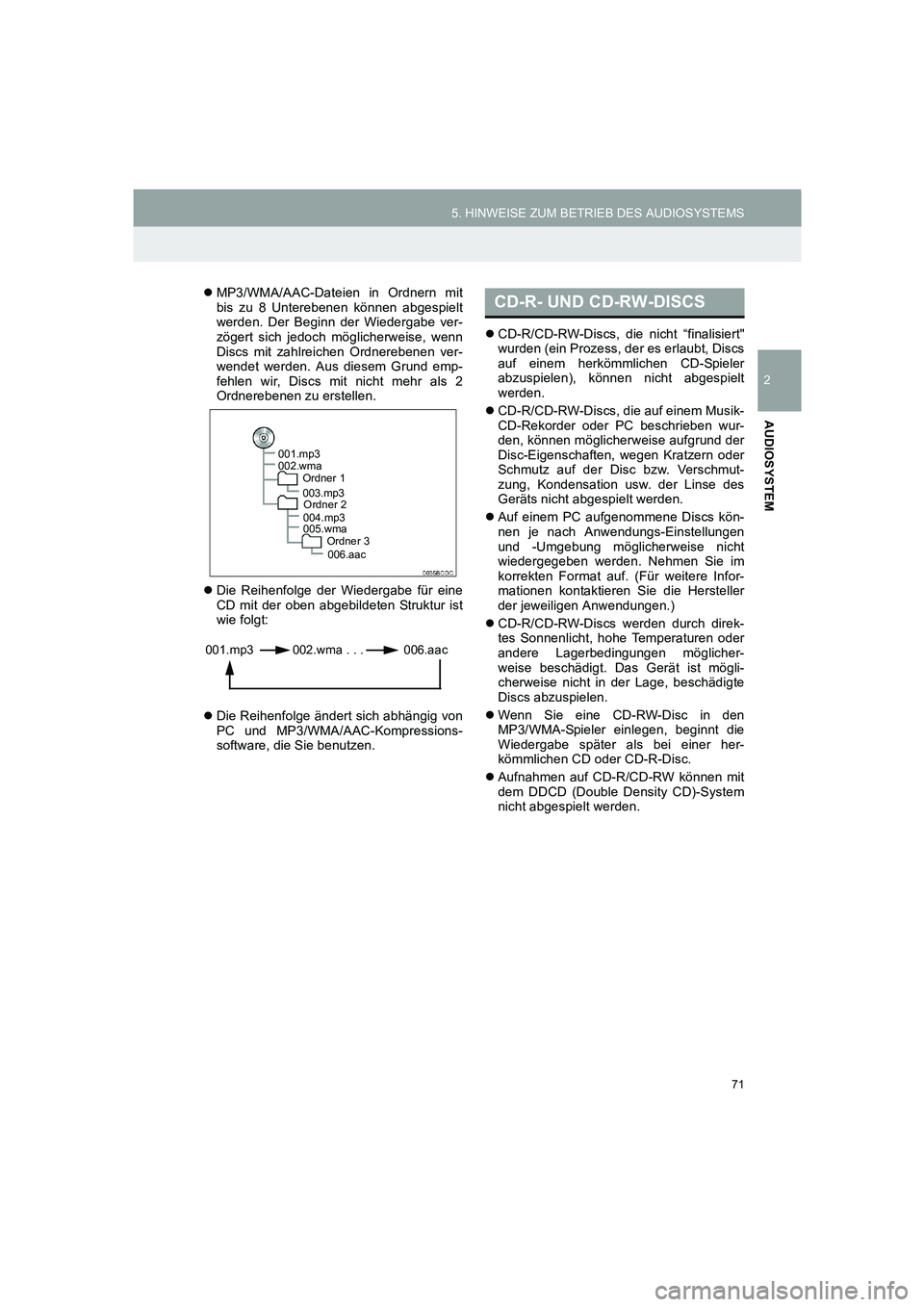

71
5. HINWEISE ZUM BETRIEB DES AUDIOSYSTEMS
COROLLA_14CY_Navi_EM
2
AUDIOSYSTEM
zMP3/WMA/AAC-Dateien in Ordnern mit
bis zu 8 Unterebenen können abgespielt
werden. Der Beginn der Wiedergabe ver-
zögert sich jedoch möglicherweise, wenn
Discs mit zahlreichen Ordnerebenen ver-
wendet werden. Aus diesem Grund emp-
fehlen wir, Discs mit nicht mehr als 2
Ordnerebenen zu erstellen.
zDie Reihenfolge der Wiedergabe für eine
CD mit der oben abgebildeten Struktur ist
wie folgt:
zDie Reihenfolge ändert sich abhängig von
PC und MP3/WMA/AAC-Kompressions-
software, die Sie benutzen.zCD-R/CD-RW-Discs, die nicht “finalisiert"
wurden (ein Prozess, der es erlaubt, Discs
auf einem herkömmlichen CD-Spieler
abzuspielen), können nicht abgespielt
werden.
zCD-R/CD-RW-Discs, die auf einem Musik-
CD-Rekorder oder PC beschrieben wur-
den, können möglicherweise aufgrund der
Disc-Eigenschaften, wegen Kratzern oder
Schmutz auf der Disc bzw. Verschmut-
zung, Kondensation usw. der Linse des
Geräts nicht abgespielt werden.
zAuf einem PC aufgenommene Discs kön-
nen je nach Anwendungs-Einstellungen
und -Umgebung möglicherweise nicht
wiedergegeben werden. Nehmen Sie im
korrekten Format auf. (Für weitere Infor-
mationen kontaktieren Sie die Hersteller
der jeweiligen Anwendungen.)
zCD-R/CD-RW-Discs werden durch direk-
tes Sonnenlicht, hohe Temperaturen oder
andere Lagerbedingungen möglicher-
weise beschädigt. Das Gerät ist mögli-
cherweise nicht in der Lage, beschädigte
Discs abzuspielen.
zWenn Sie eine CD-RW-Disc in den
MP3/WMA-Spieler einlegen, beginnt die
Wiedergabe später als bei einer her-
kömmlichen CD oder CD-R-Disc.
zAufnahmen auf CD-R/CD-RW können mit
dem DDCD (Double Density CD)-System
nicht abgespielt werden.
001.mp3
002.wma
Ordner 1
003.mp3
Ordner 2
004.mp3
005.wma
Ordner 3
006.aac
001.mp3 002.wma . . . 006.aac
CD-R- UND CD-RW-DISCS
Corolla_Navi_EM_12J59M.book 71 ページ ２０１５年１月２３日　金曜日　午後１２時２６分

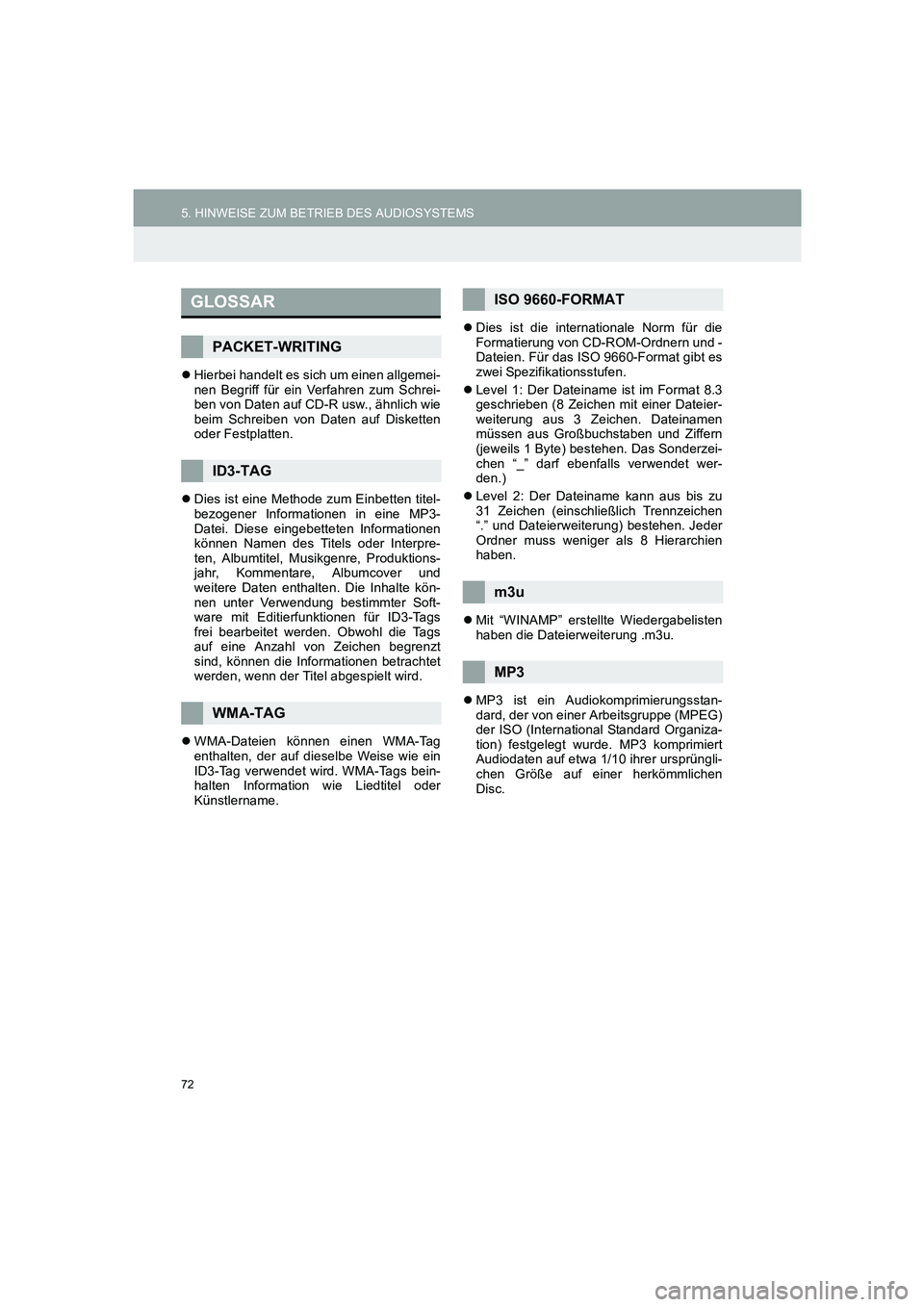

72
5. HINWEISE ZUM BETRIEB DES AUDIOSYSTEMS
COROLLA_14CY_Navi_EM
zHierbei handelt es sich um einen allgemei-
nen Begriff für ein Verfahren zum Schrei-
ben von Daten auf CD-R usw., ähnlich wie
beim Schreiben von Daten auf Disketten
oder Festplatten.
zDies ist eine Methode zum Einbetten titel-
bezogener Informationen in eine MP3-
Datei. Diese eingebetteten Informationen
können Namen des Titels oder Interpre-
ten, Albumtitel, Musikgenre, Produktions-
jahr, Kommentare, Albumcover und
weitere Daten enthalten. Die Inhalte kön-
nen unter Verwendung bestimmter Soft-
ware mit Editierfunktionen für ID3-Tags
frei bearbeitet werden. Obwohl die Tags
auf eine Anzahl von Zeichen begrenzt
sind, können die Informationen betrachtet
werden, wenn der Titel abgespielt wird.
zWMA-Dateien können einen WMA-Tag
enthalten, der auf dieselbe Weise wie ein
ID3-Tag verwendet wird. WMA-Tags bein-
halten Information wie Liedtitel oder
Künstlername.zDies ist die internationale Norm für die
Formatierung von CD-ROM-Ordnern und -
Dateien. Für das ISO 9660-Format gibt es
zwei Spezifikationsstufen.
zLevel 1: Der Dateiname ist im Format 8.3
geschrieben (8 Zeichen mit einer Dateier-
weiterung aus 3 Zeichen. Dateinamen
müssen aus Großbuchstaben und Ziffern
(jeweils 1 Byte) bestehen. Das Sonderzei-
chen “_” darf ebenfalls verwendet wer-
den.)
zLevel 2: Der Dateiname kann aus bis zu
31 Zeichen (einschließlich Trennzeichen
“.” und Dateierweiterung) bestehen. Jeder
Ordner muss weniger als 8 Hierarchien
haben.
zMit “WINAMP” erstellte Wiedergabelisten
haben die Dateierweiterung .m3u.
zMP3 ist ein Audiokomprimierungsstan-
dard, der von einer Arbeitsgruppe (MPEG)
der ISO (International Standard Organiza-
tion) festgelegt wurde. MP3 komprimiert
Audiodaten auf etwa 1/10 ihrer ursprüngli-
chen Größe auf einer herkömmlichen
Disc.
GLOSSAR
PACKET-WRITING
ID3-TAG
WMA-TAG
ISO 9660-FORMAT
m3u
MP3
Corolla_Navi_EM_12J59M.book 72 ページ ２０１５年１月２３日　金曜日　午後１２時２６分
