2014 Seat Altea XL ESP

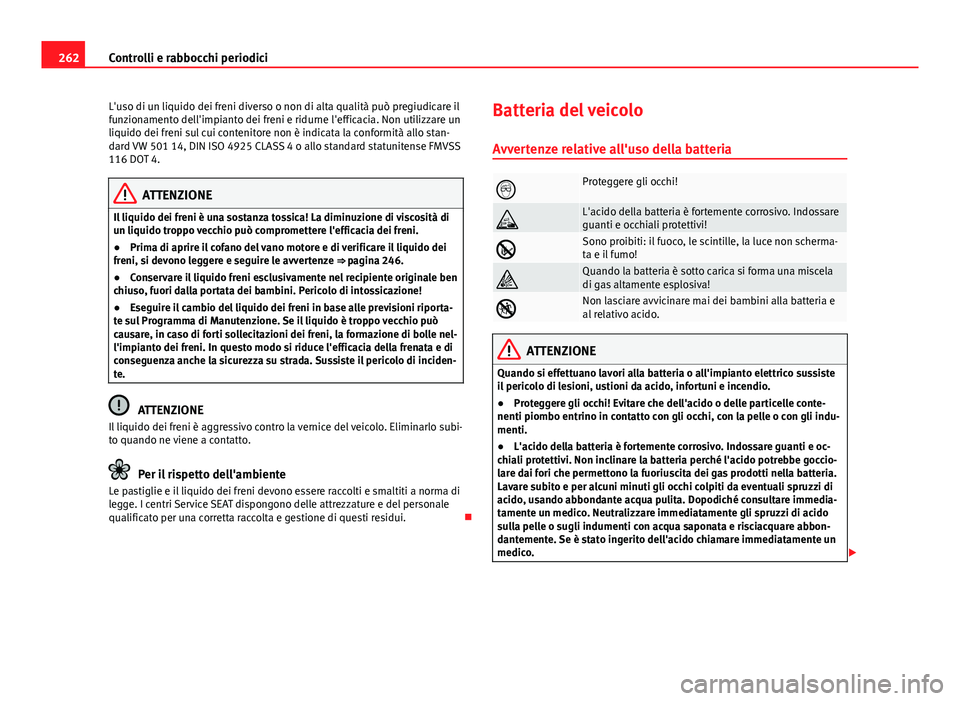

262Controlli e rabbocchi periodici
L'uso di un liquido dei freni diverso o non di alta qualità può pregiudicare il
funzionamento dell'impianto dei freni e ridurne l'efficacia. Non utilizzare un
liquido dei freni sul cui contenitore non è indicata la conformità allo stan-
dard VW 501 14, DIN ISO 4925 CLASS 4 o allo standard statunitense FMVSS
116 DOT 4.
ATTENZIONE
Il liquido dei freni è una sostanza tossica! La diminuzione di viscosità di
un liquido troppo vecchio può compromettere l'efficacia dei freni.
● Prima di aprire il cofano del vano motore e di verificare il liquido dei
freni, si devono leggere e seguire le avvertenze ⇒ pagina 246.
● Conservare il liquido freni esclusivamente nel recipiente originale ben
chiuso, fuori dalla portata dei bambini. Pericolo di intossicazione!
● Eseguire il cambio del liquido dei freni in base alle previsioni riporta-
te sul Programma di Manutenzione. Se il liquido è troppo vecchio può
causare, in caso di forti sollecitazioni dei freni, la formazione di bolle nel-
l'impianto dei freni. In questo modo si riduce l'efficacia della frenata e di
conseguenza anche la sicurezza su strada. Sussiste il pericolo di inciden-
te.
ATTENZIONE
Il liquido dei freni è aggressivo contro la vernice del veicolo. Eliminarlo subi-
to quando ne viene a contatto.
Per il rispetto dell'ambiente
Le pastiglie e il liquido dei freni devono essere raccolti e smaltiti a norma di
legge. I centri Service SEAT dispongono delle attrezzature e del personale
qualificato per una corretta raccolta e gestione di questi residui. Batteria del veicolo
Avvertenze relative all'uso della batteria
Proteggere gli occhi!
L'acido della batteria è fortemente corrosivo. Indossare
guanti e occhiali protettivi!
Sono proibiti: il fuoco, le scintille, la luce non scherma-
ta e il fumo!
Quando la batteria è sotto carica si forma una miscela
di gas altamente esplosiva!
Non lasciare avvicinare mai dei bambini alla batteria e
al relativo acido.
ATTENZIONE
Quando si effettuano lavori alla batteria o all'impianto elettrico sussiste
il pericolo di lesioni, ustioni da acido, infortuni e incendio.
● Proteggere gli occhi! Evitare che dell'acido o delle particelle conte-
nenti piombo entrino in contatto con gli occhi, con la pelle o con gli indu-
menti.
● L'acido della batteria è fortemente corrosivo. Indossare guanti e oc-
chiali protettivi. Non inclinare la batteria perché l'acido potrebbe goccio-
lare dai fori che permettono la fuoriuscita dei gas prodotti nella batteria.
Lavare subito e per alcuni minuti gli occhi colpiti da eventuali spruzzi di
acido, usando abbondante acqua pulita. Dopodiché consultare immedia-
tamente un medico. Neutralizzare immediatamente gli spruzzi di acido
sulla pelle o sugli indumenti con acqua saponata e risciacquare abbon-
dantemente. Se è stato ingerito dell'acido chiamare immediatamente un
medico. 

263

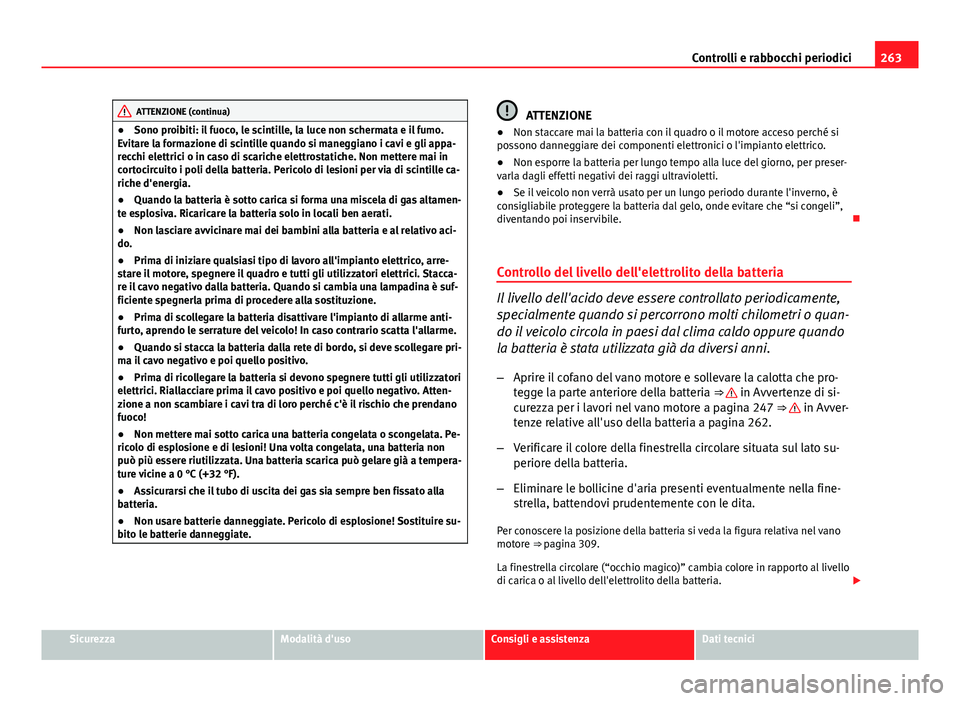

Controlli e rabbocchi periodici
ATTENZIONE (continua)
● Sono proibiti: il fuoco, le scintille, la luce non schermata e il fumo.
Evitare la formazione di scintille quando si maneggiano i cavi e gli appa-
recchi elettrici o in caso di scariche elettrostatiche. Non mettere mai in
cortocircuito i poli della batteria. Pericolo di lesioni per via di scintille ca-
riche d'energia.
● Quando la batteria è sotto carica si forma una miscela di gas altamen-
te esplosiva. Ricaricare la batteria solo in locali ben aerati.
● Non lasciare avvicinare mai dei bambini alla batteria e al relativo aci-
do.
● Prima di iniziare qualsiasi tipo di lavoro all'impianto elettrico, arre-
stare il motore, spegnere il quadro e tutti gli utilizzatori elettrici. Stacca-
re il cavo negativo dalla batteria. Quando si cambia una lampadina è suf-
ficiente spegnerla prima di procedere alla sostituzione.
● Prima di scollegare la batteria disattivare l'impianto di allarme anti-
furto, aprendo le serrature del veicolo! In caso contrario scatta l'allarme.
● Quando si stacca la batteria dalla rete di bordo, si deve scollegare pri-
ma il cavo negativo e poi quello positivo.
● Prima di ricollegare la batteria si devono spegnere tutti gli utilizzatori
elettrici. Riallacciare prima il cavo positivo e poi quello negativo. Atten-
zione a non scambiare i cavi tra di loro perché c'è il rischio che prendano
fuoco!
● Non mettere mai sotto carica una batteria congelata o scongelata. Pe-
ricolo di esplosione e di lesioni! Una volta congelata, una batteria non
può più essere riutilizzata. Una batteria scarica può gelare già a tempera-
ture vicine a 0 °C (+32 °F).
● Assicurarsi che il tubo di uscita dei gas sia sempre ben fissato alla
batteria.
● Non usare batterie danneggiate. Pericolo di esplosione! Sostituire su-
bito le batterie danneggiate.ATTENZIONE
● Non staccare mai la batteria con il quadro o il motore acceso perché si
possono danneggiare dei componenti elettronici o l'impianto elettrico.
● Non esporre la batteria per lungo tempo alla luce del giorno, per preser-
varla dagli effetti negativi dei raggi ultravioletti.
● Se il veicolo non verrà usato per un lungo periodo durante l'inverno, è
consigliabile proteggere la batteria dal gelo, onde evitare che “si congeli”,
diventando poi inservibile. 
Controllo del livello dell'elettrolito della batteria
Il livello dell'acido deve essere controllato periodicamente,
specialmente quando si percorrono molti chilometri o quan-
do il veicolo circola in paesi dal clima caldo oppure quando
la batteria è stata utilizzata già da diversi anni.
– Aprire il cofano del vano motore e sollevare la calotta che pro-
tegge la parte anteriore della batteria ⇒ 
in Avvertenze di si-
curezza per i lavori nel vano motore a pagina 247 ⇒  in Avver-
tenze relative all'uso della batteria a pagina 262.
– Verificare il colore della finestrella circolare situata sul lato su-
periore della batteria.
– Eliminare le bollicine d'aria presenti eventualmente nella fine-
strella, battendovi prudentemente con le dita.
Per conoscere la posizione della batteria si veda la figura relativa nel vano
motore ⇒ pagina 309.
La finestrella circolare (“occhio magico)” cambia colore in rapporto al livello
di carica o al livello dell'elettrolito della batteria. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

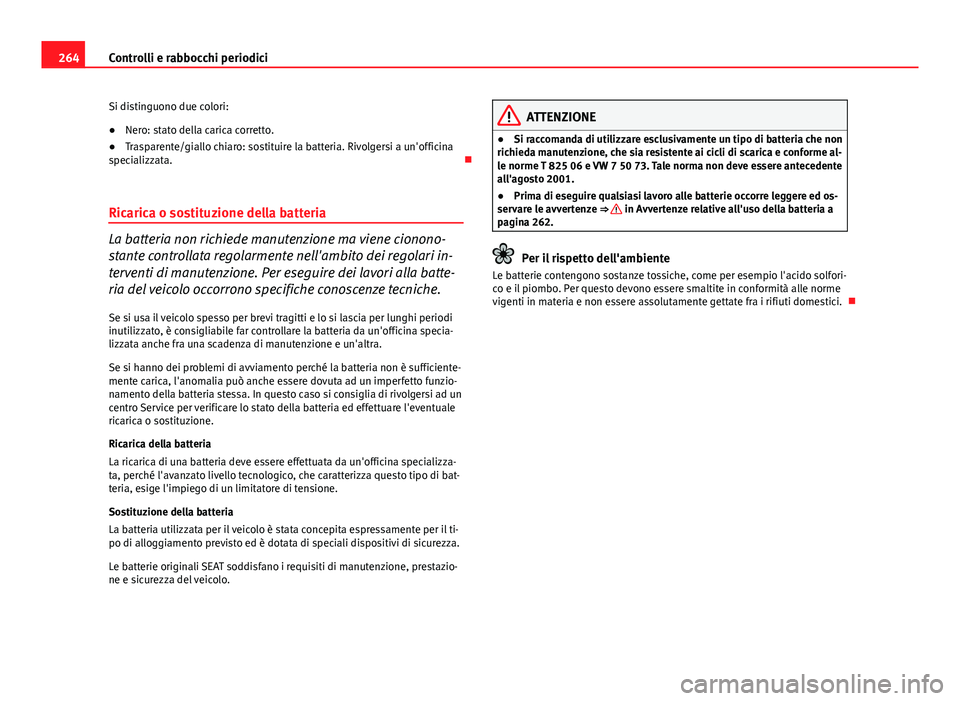

264Controlli e rabbocchi periodici
Si distinguono due colori:
● Nero: stato della carica corretto.
● Trasparente/giallo chiaro: sostituire la batteria. Rivolgersi a un'officina
specializzata. 
Ricarica o sostituzione della batteria
La batteria non richiede manutenzione ma viene cionono-
stante controllata regolarmente nell'ambito dei regolari in-
terventi di manutenzione. Per eseguire dei lavori alla batte-
ria del veicolo occorrono specifiche conoscenze tecniche.
Se si usa il veicolo spesso per brevi tragitti e lo si lascia per lunghi periodi
inutilizzato, è consigliabile far controllare la batteria da un'officina specia-
lizzata anche fra una scadenza di manutenzione e un'altra.
Se si hanno dei problemi di avviamento perché la batteria non è sufficiente-
mente carica, l'anomalia può anche essere dovuta ad un imperfetto funzio-
namento della batteria stessa. In questo caso si consiglia di rivolgersi ad un
centro Service per verificare lo stato della batteria ed effettuare l'eventuale
ricarica o sostituzione.
Ricarica della batteria
La ricarica di una batteria deve essere effettuata da un'officina specializza-
ta, perché l'avanzato livello tecnologico, che caratterizza questo tipo di bat-
teria, esige l'impiego di un limitatore di tensione.
Sostituzione della batteria
La batteria utilizzata per il veicolo è stata concepita espressamente per il ti-
po di alloggiamento previsto ed è dotata di speciali dispositivi di sicurezza.
Le batterie originali SEAT soddisfano i requisiti di manutenzione, prestazio-
ne e sicurezza del veicolo.
ATTENZIONE
● Si raccomanda di utilizzare esclusivamente un tipo di batteria che non
richieda manutenzione, che sia resistente ai cicli di scarica e conforme al-
le norme T 825 06 e VW 7 50 73. Tale norma non deve essere antecedente
all'agosto 2001.
● Prima di eseguire qualsiasi lavoro alle batterie occorre leggere ed os-
servare le avvertenze ⇒ 
in Avvertenze relative all'uso della batteria a
pagina 262.
Per il rispetto dell'ambiente
Le batterie contengono sostanze tossiche, come per esempio l'acido solfori-
co e il piombo. Per questo devono essere smaltite in conformità alle norme
vigenti in materia e non essere assolutamente gettate fra i rifiuti domestici. 

267

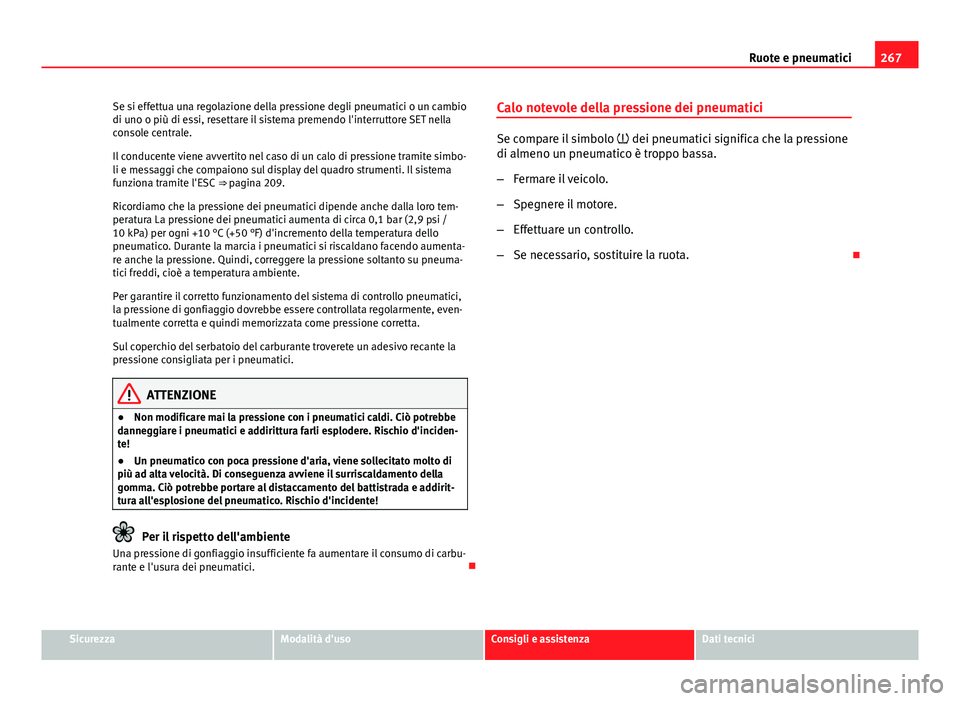

Ruote e pneumatici
Se si effettua una regolazione della pressione degli pneumatici o un cambio
di uno o più di essi, resettare il sistema premendo l'interruttore SET nella
console centrale.
Il conducente viene avvertito nel caso di un calo di pressione tramite simbo-
li e messaggi che compaiono sul display del quadro strumenti. Il sistema
funziona tramite l'ESC ⇒ pagina 209.
Ricordiamo che la pressione dei pneumatici dipende anche dalla loro tem-
peratura La pressione dei pneumatici aumenta di circa 0,1 bar (2,9 psi /
10 kPa) per ogni +10 °C (+50 °F) d'incremento della temperatura dello
pneumatico. Durante la marcia i pneumatici si riscaldano facendo aumenta-
re anche la pressione. Quindi, correggere la pressione soltanto su pneuma-
tici freddi, cioè a temperatura ambiente.
Per garantire il corretto funzionamento del sistema di controllo pneumatici,
la pressione di gonfiaggio dovrebbe essere controllata regolarmente, even-
tualmente corretta e quindi memorizzata come pressione corretta.
Sul coperchio del serbatoio del carburante troverete un adesivo recante la
pressione consigliata per i pneumatici.
ATTENZIONE
● Non modificare mai la pressione con i pneumatici caldi. Ciò potrebbe
danneggiare i pneumatici e addirittura farli esplodere. Rischio d'inciden-
te!
● Un pneumatico con poca pressione d'aria, viene sollecitato molto di
più ad alta velocità. Di conseguenza avviene il surriscaldamento della
gomma. Ciò potrebbe portare al distaccamento del battistrada e addirit-
tura all'esplosione del pneumatico. Rischio d'incidente!
Per il rispetto dell'ambiente
Una pressione di gonfiaggio insufficiente fa aumentare il consumo di carbu-
rante e l'usura dei pneumatici. Calo notevole della pressione dei pneumatici
Se compare il simbolo
 dei pneumatici significa che la pressione
di almeno un pneumatico è troppo bassa.
– Fermare il veicolo.
– Spegnere il motore.
– Effettuare un controllo.
– Se necessario, sostituire la ruota. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

301

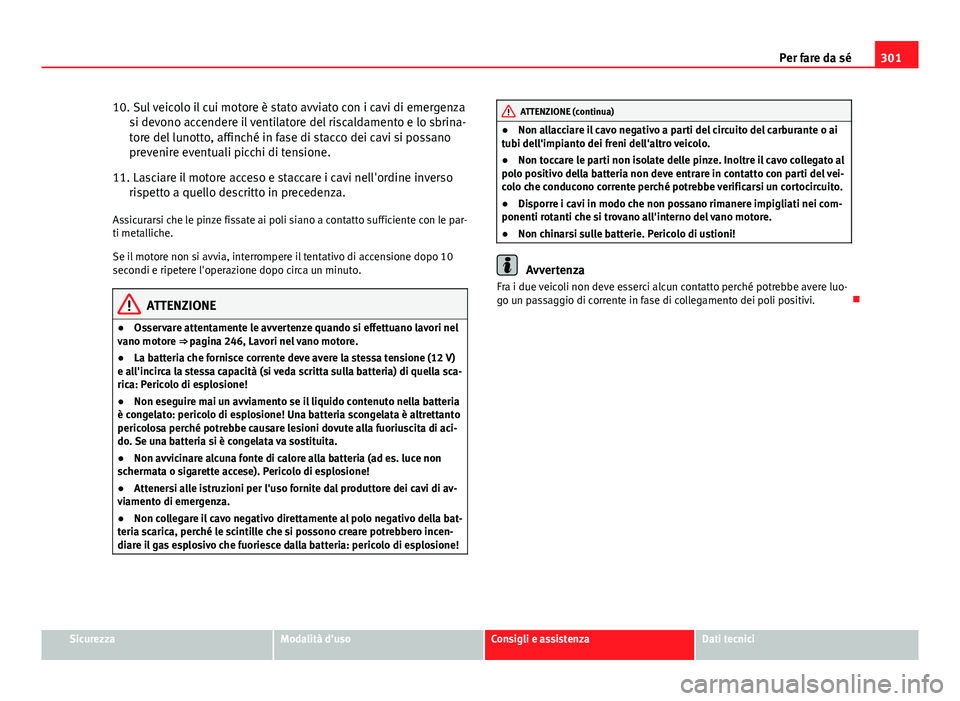

Per fare da sé
10. Sul veicolo il cui motore è stato avviato con i cavi di emergenza si devono accendere il ventilatore del riscaldamento e lo sbrina-
tore del lunotto, affinché in fase di stacco dei cavi si possano
prevenire eventuali picchi di tensione.
11. Lasciare il motore acceso e staccare i cavi nell'ordine inverso rispetto a quello descritto in precedenza.
Assicurarsi che le pinze fissate ai poli siano a contatto sufficiente con le par-
ti metalliche.
Se il motore non si avvia, interrompere il tentativo di accensione dopo 10
secondi e ripetere l'operazione dopo circa un minuto.
ATTENZIONE
● Osservare attentamente le avvertenze quando si effettuano lavori nel
vano motore ⇒ pagina 246, Lavori nel vano motore.
● La batteria che fornisce corrente deve avere la stessa tensione (12 V)
e all'incirca la stessa capacità (si veda scritta sulla batteria) di quella sca-
rica: Pericolo di esplosione!
● Non eseguire mai un avviamento se il liquido contenuto nella batteria
è congelato: pericolo di esplosione! Una batteria scongelata è altrettanto
pericolosa perché potrebbe causare lesioni dovute alla fuoriuscita di aci-
do. Se una batteria si è congelata va sostituita.
● Non avvicinare alcuna fonte di calore alla batteria (ad es. luce non
schermata o sigarette accese). Pericolo di esplosione!
● Attenersi alle istruzioni per l'uso fornite dal produttore dei cavi di av-
viamento di emergenza.
● Non collegare il cavo negativo direttamente al polo negativo della bat-
teria scarica, perché le scintille che si possono creare potrebbero incen-
diare il gas esplosivo che fuoriesce dalla batteria: pericolo di esplosione!
ATTENZIONE (continua)
● Non allacciare il cavo negativo a parti del circuito del carburante o ai
tubi dell'impianto dei freni dell'altro veicolo.
● Non toccare le parti non isolate delle pinze. Inoltre il cavo collegato al
polo positivo della batteria non deve entrare in contatto con parti del vei-
colo che conducono corrente perché potrebbe verificarsi un cortocircuito.
● Disporre i cavi in modo che non possano rimanere impigliati nei com-
ponenti rotanti che si trovano all'interno del vano motore.
● Non chinarsi sulle batterie. Pericolo di ustioni!
Avvertenza
Fra i due veicoli non deve esserci alcun contatto perché potrebbe avere luo-
go un passaggio di corrente in fase di collegamento dei poli positivi. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

306Indicazioni generali

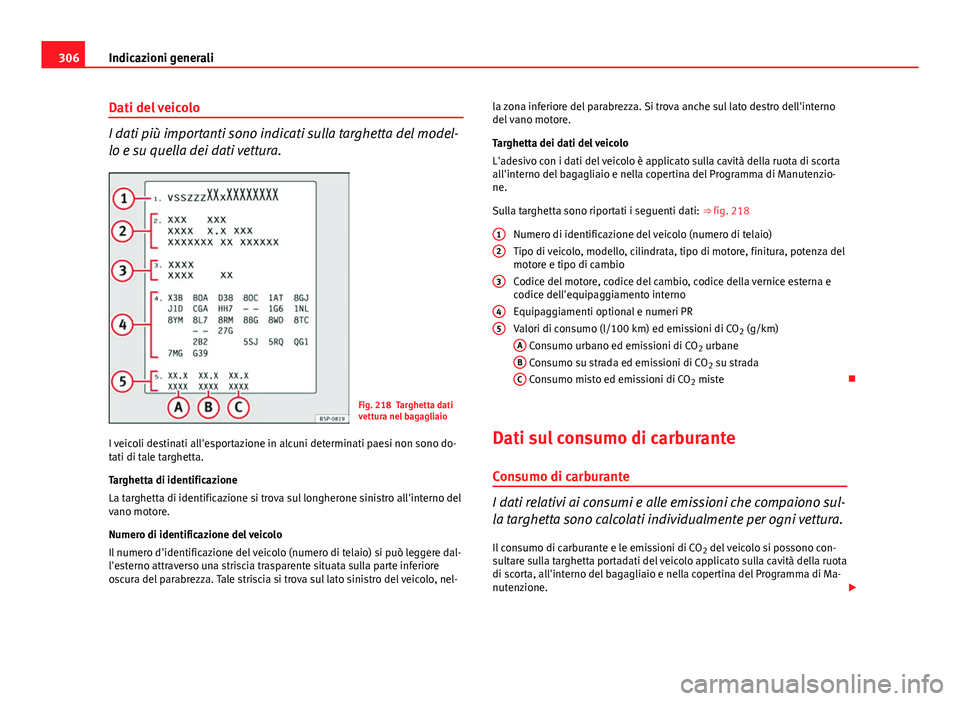

Dati del veicolo
I dati più importanti sono indicati sulla targhetta del model-
lo e su quella dei dati vettura.
Fig. 218 Targhetta dati
vettura nel bagagliaio
I veicoli destinati all'esportazione in alcuni determinati paesi non sono do-
tati di tale targhetta.
Targhetta di identificazione
La targhetta di identificazione si trova sul longherone sinistro all'interno del
vano motore.
Numero di identificazione del veicolo
Il numero d'identificazione del veicolo (numero di telaio) si può leggere dal-
l'esterno attraverso una striscia trasparente situata sulla parte inferiore
oscura del parabrezza. Tale striscia si trova sul lato sinistro del veicolo, nel- la zona inferiore del parabrezza. Si trova anche sul lato destro dell'interno
del vano motore.
Targhetta dei dati del veicolo
L'adesivo con i dati del veicolo è applicato sulla cavità della ruota di scorta
all'interno del bagagliaio e nella copertina del Programma di Manutenzio-
ne.
Sulla targhetta sono riportati i seguenti dati: ⇒ 
fig. 218
Numero di identificazione del veicolo (numero di telaio)
Tipo di veicolo, modello, cilindrata, tipo di motore, finitura, potenza del
motore e tipo di cambio
Codice del motore, codice del cambio, codice della vernice esterna e
codice dell'equipaggiamento interno
Equipaggiamenti optional e numeri PR
Valori di consumo (l/100 km) ed emissioni di CO 2 (g/km)
A
Consumo urbano ed emissioni di CO 2 urbane
B Consumo su strada ed emissioni di CO 2 su strada
C Consumo misto ed emissioni di CO 2 miste

Dati sul consumo di carburante Consumo di carburante
I dati relativi ai consumi e alle emissioni che compaiono sul-
la targhetta sono calcolati individualmente per ogni vettura.
Il consumo di carburante e le emissioni di CO 2 del veicolo si possono con-
sultare sulla targhetta portadati del veicolo applicato sulla cavità della ruota
di scorta, all'interno del bagagliaio e nella copertina del Programma di Ma-
nutenzione. 
1
2
3
45

310Dati tecnici

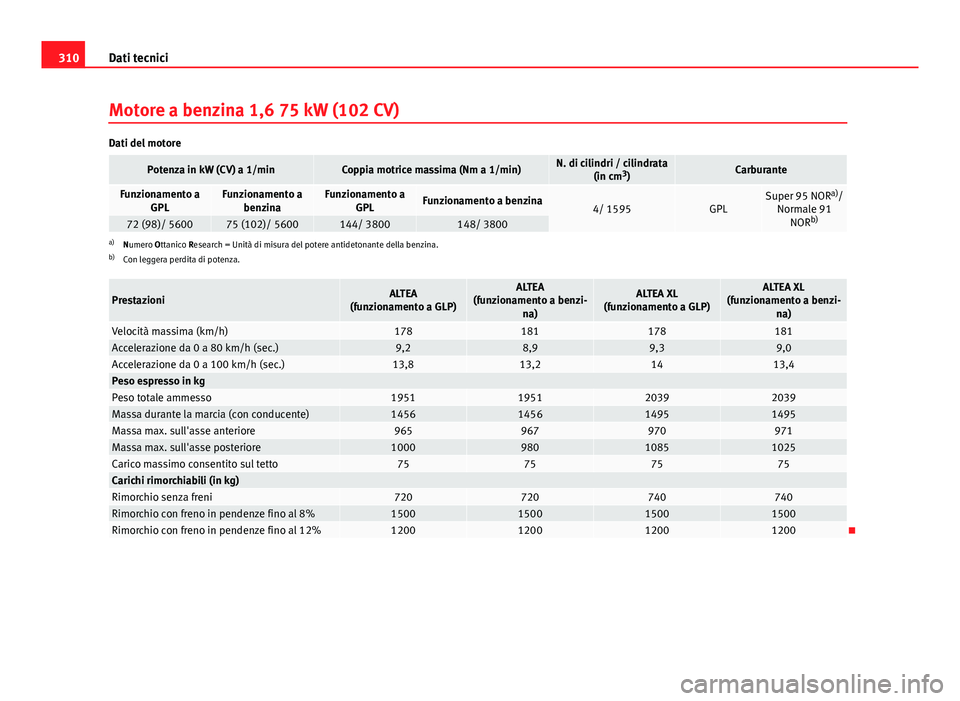

Motore a benzina 1,6 75 kW (102 CV)
Dati del motore
Potenza in kW (CV) a 1/minCoppia motrice massima (Nm a 1/min)N. di cilindri / cilindrata
(in cm3
)Carburante
Funzionamento a
GPLFunzionamento abenzinaFunzionamento a GPLFunzionamento a benzina4/ 1595GPLSuper 95 NOR a)
/
Normale 91 NOR b)
72 (98)/ 560075 (102)/ 5600144/ 3800148/ 3800a)
Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.
b) Con leggera perdita di potenza.
PrestazioniALTEA
(funzionamento a GLP)ALTEA
(funzionamento a benzi- na)ALTEA XL
(funzionamento a GLP)ALTEA XL
(funzionamento a benzi- na)
Velocità massima (km/h)178181178181Accelerazione da 0 a 80 km/h (sec.)9,28,99,39,0Accelerazione da 0 a 100 km/h (sec.)13,813,21413,4Peso espresso in kgPeso totale ammesso1951195120392039Massa durante la marcia (con conducente)1456145614951495Massa max. sull'asse anteriore965967970971Massa max. sull'asse posteriore100098010851025Carico massimo consentito sul tetto75757575Carichi rimorchiabili (in kg)Rimorchio senza freni720720740740Rimorchio con freno in pendenze fino al 8%1500150015001500Rimorchio con freno in pendenze fino al 12%1200120012001200

311
Dati tecnici

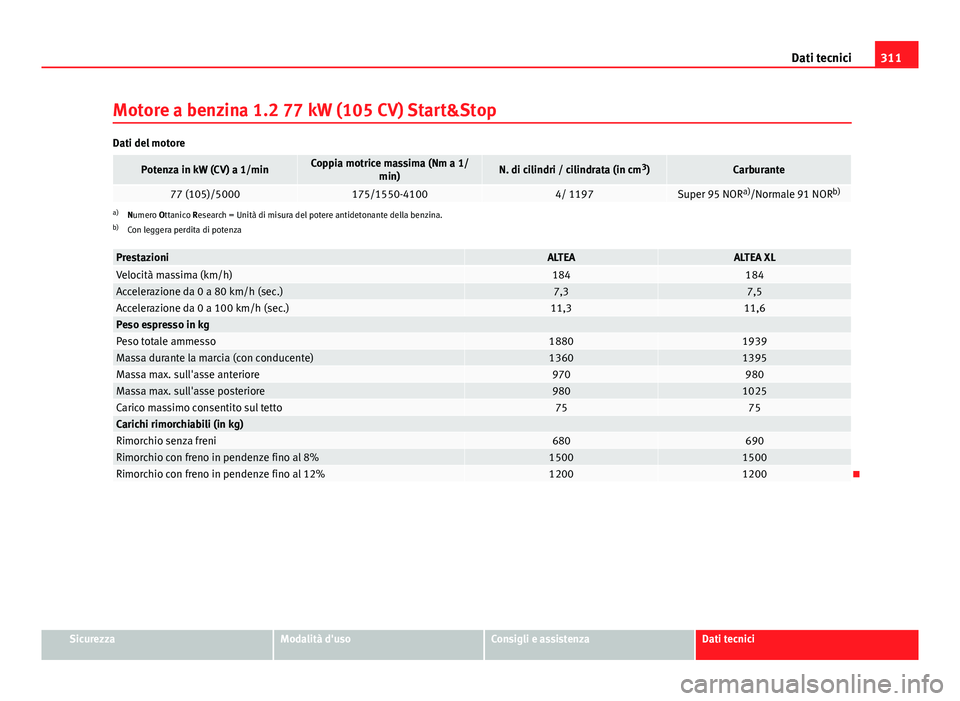

Motore a benzina 1.2 77 kW (105 CV) Start&Stop
Dati del motore
Potenza in kW (CV) a 1/minCoppia motrice massima (Nm a 1/ min)N. di cilindri / cilindrata (in cm 3
)Carburante
77 (105)/5000175/1550-41004/ 1197Super 95 NOR a)
/Normale 91 NOR b)a)
Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.
b) Con leggera perdita di potenza
PrestazioniALTEAALTEA XLVelocità massima (km/h)184184Accelerazione da 0 a 80 km/h (sec.)7,37,5Accelerazione da 0 a 100 km/h (sec.)11,311,6Peso espresso in kgPeso totale ammesso18801939Massa durante la marcia (con conducente)13601395Massa max. sull'asse anteriore970980Massa max. sull'asse posteriore9801025Carico massimo consentito sul tetto7575Carichi rimorchiabili (in kg)Rimorchio senza freni680690Rimorchio con freno in pendenze fino al 8%15001500Rimorchio con freno in pendenze fino al 12%12001200
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
