23
Ouvertures
PRÊT à PARTIR
2

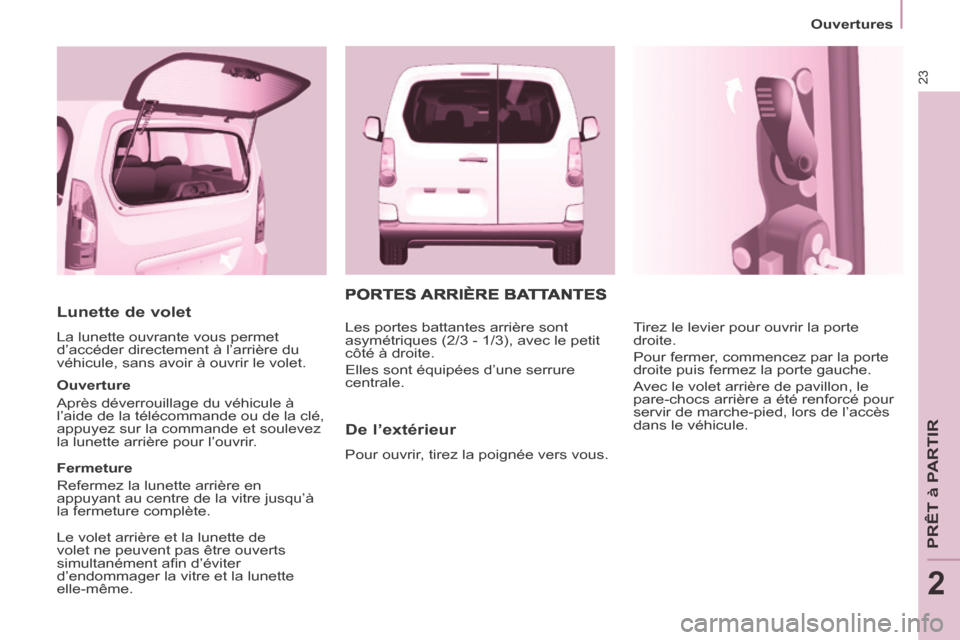

Lunette de volet
La lunette ouvrante vous permet
d’accéder directement à l’arrière du
véhicule, sans avoir à ouvrir le volet.
Ouverture
Après déverrouillage du véhicule à
l’aide de la télécommande ou de la clé,
appuyez sur la commande et soulevez
la lunette arrière pour l’ouvrir.
Fermeture
Refermez la lunette arrière en
appuyant au centre de la vitre jusqu’à
la fermeture complète.
Le volet arrière et la lunette de
volet ne peuvent pas être ouverts
simultanément afi n d’éviter
d’endommager la vitre et la lunette
elle-même.
PORTES ARRIÈRE BATTANTES
De l’extérieur
Pour ouvrir, tirez la poignée vers vous. Tirez le levier pour ouvrir la porte
droite.
Pour fermer, commencez par la porte
droite puis fermez la porte gauche.
Avec le volet arrière de pavillon, le
pare-chocs arrière a été renforcé pour
servir de marche-pied, lors de l’accès
dans le véhicule.
Les portes battantes arrière sont
asymétriques (2/3 - 1/3), avec le petit
côté à droite.
Elles sont équipées d’une serrure
centrale.

24
Ouvertures

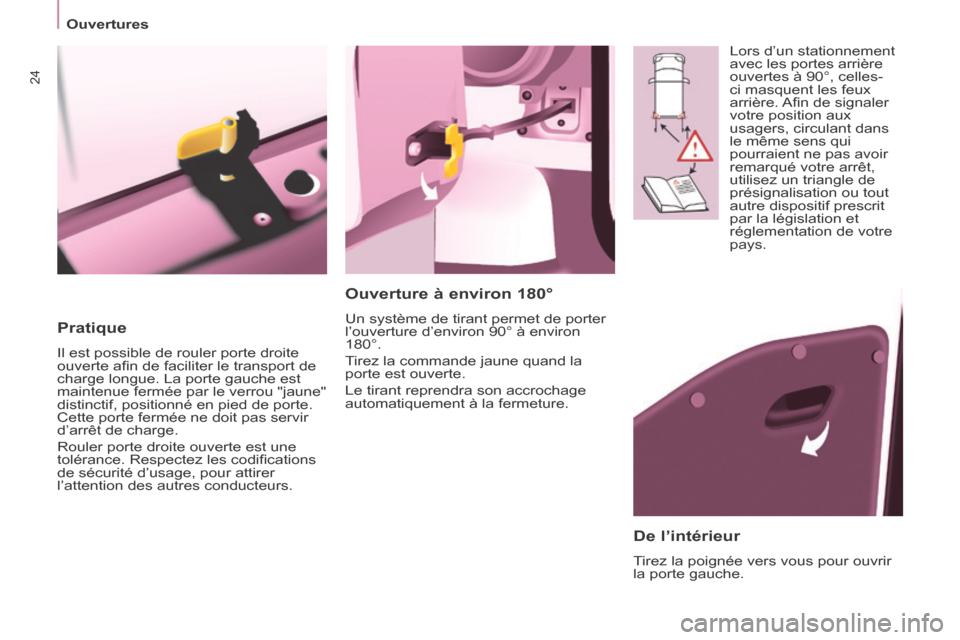

Pratique
Il est possible de rouler porte droite
ouverte afi n de faciliter le transport de
charge longue. La porte gauche est
maintenue fermée par le verrou "jaune"
distinctif, positionné en pied de porte.
Cette porte fermée ne doit pas servir
d’arrêt de charge.
Rouler porte droite ouverte est une
tolérance. Respectez les codifi cations
de sécurité d’usage, pour attirer
l’attention des autres conducteurs.
De l’intérieur
Tirez la poignée vers vous pour ouvrir
la porte gauche.
Ouverture à environ 180°
Un système de tirant permet de porter
l’ouverture d’environ 90° à environ
180°.
Tirez la commande jaune quand la
porte est ouverte.
Le tirant reprendra son accrochage
automatiquement à la fermeture. Lors d’un stationnement
avec les portes arrière
ouvertes à 90°, celles-
ci masquent les feux
arrière. Afi n de signaler
votre position aux
usagers, circulant dans
le même sens qui
pourraient ne pas avoir
remarqué votre arrêt,
utilisez un triangle de
présignalisation ou tout
autre dispositif prescrit
par la législation et
réglementation de votre
pays.

25
Ouvertures
PRÊT à PARTIR
2

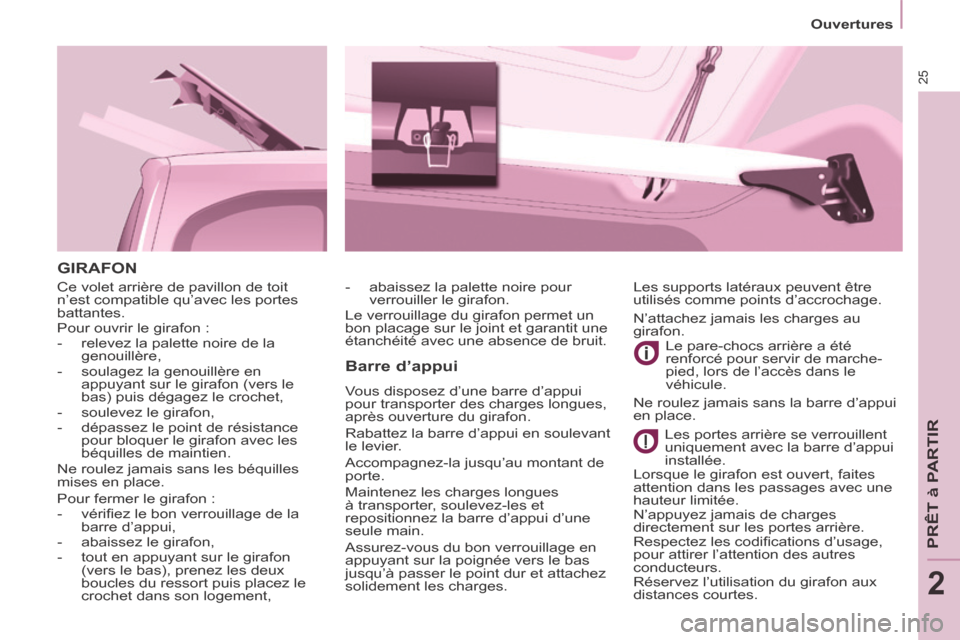

GIRAFON
Barre d’appui
Vous disposez d’une barre d’appui
pour transporter des charges longues,
après ouverture du girafon.
Rabattez la barre d’appui en soulevant
le levier.
Accompagnez-la jusqu’au montant de
porte.
Maintenez les charges longues
à transporter, soulevez-les et
repositionnez la barre d’appui d’une
seule main.
Assurez-vous du bon verrouillage en
appuyant sur la poignée vers le bas
jusqu’à passer le point dur et attachez
solidement les charges. Le pare-chocs arrière a été
renforcé pour servir de marche-
pied, lors de l’accès dans le
véhicule.
Les portes arrière se verrouillent
uniquement avec la barre d’appui
installée.
Lorsque le girafon est ouvert, faites
attention dans les passages avec une
hauteur limitée.
N’appuyez jamais de charges
directement sur les portes arrière.
Respectez les codifi cations d’usage,
pour attirer l’attention des autres
conducteurs.
Réservez l’utilisation du girafon aux
distances courtes. Les supports latéraux peuvent être
utilisés comme points d’accrochage.
- abaissez la palette noire pour
verrouiller le girafon.
Le verrouillage du girafon permet un
bon placage sur le joint et garantit une
étanchéité avec une absence de bruit.
Ce volet arrière de pavillon de toit
n’est compatible qu’avec les portes
battantes.
Pour ouvrir le girafon :
- relevez la palette noire de la
genouillère,
- soulagez la genouillère en appuyant sur le girafon (vers le
bas) puis dégagez le crochet,
- soulevez le girafon,
- dépassez le point de résistance pour bloquer le girafon avec les
béquilles de maintien.
Ne roulez jamais sans les béquilles
mises en place.
Pour fermer le girafon :
- vérifi ez le bon verrouillage de la barre d’appui,
- abaissez le girafon,
- tout en appuyant sur le girafon (vers le bas), prenez les deux
boucles du ressort puis placez le
crochet dans son logement, N’attachez jamais les charges au
girafon.
Ne roulez jamais sans la barre d’appui
en place.

26
Ouvertures

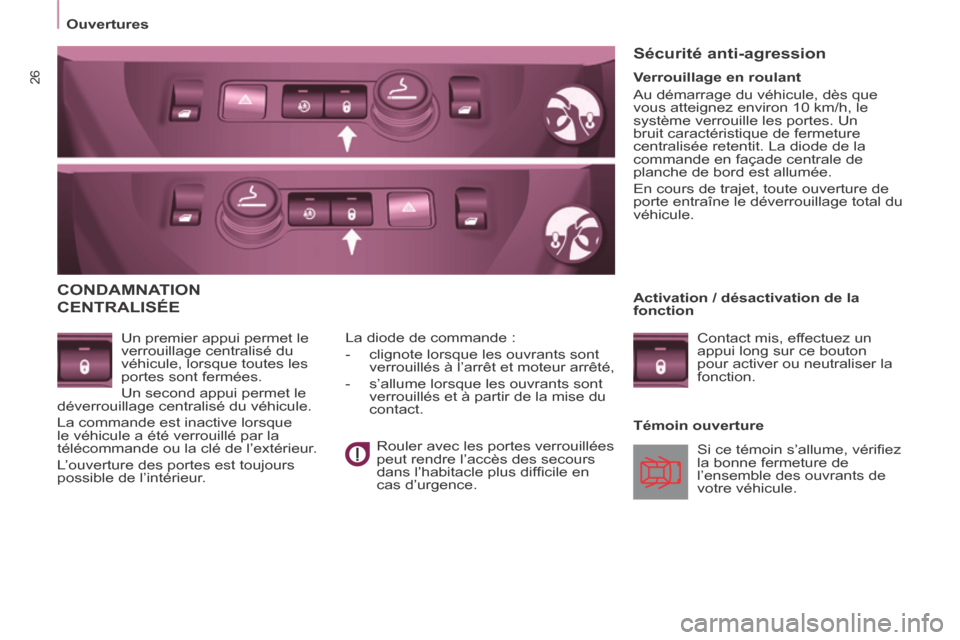

CONDAMNATION
CENTRALISÉE
Un premier appui permet le
verrouillage centralisé du
véhicule, lorsque toutes les
portes sont fermées.
Un second appui permet le
déverrouillage centralisé du véhicule.
La commande est inactive lorsque
le véhicule a été verrouillé par la
télécommande ou la clé de l’extérieur.
L’ouverture des portes est toujours
possible de l’intérieur. Témoin ouverture
La diode de commande :
- clignote lorsque les ouvrants sont
verrouillés à l’arrêt et moteur arrêté,
- s’allume lorsque les ouvrants sont verrouillés et à partir de la mise du
contact.
Sécurité anti-agression
Si ce témoin s’allume, vérifi ez
la bonne fermeture de
l’ensemble des ouvrants de
votre véhicule.
Verrouillage en roulant
Au démarrage du véhicule, dès que
vous atteignez environ 10 km/h, le
système verrouille les portes. Un
bruit caractéristique de fermeture
centralisée retentit. La diode de la
commande en façade centrale de
planche de bord est allumée.
En cours de trajet, toute ouverture de
porte entraîne le déverrouillage total du
véhicule.
Activation / désactivation de la
fonction Contact mis, effectuez un
appui long sur ce bouton
pour activer ou neutraliser la
fonction.
Rouler avec les portes verrouillées
peut rendre l’accès des secours
dans l’habitacle plus diffi cile en
cas d’urgence.

27
PRÊT à PARTIR
222
Poste de conduite

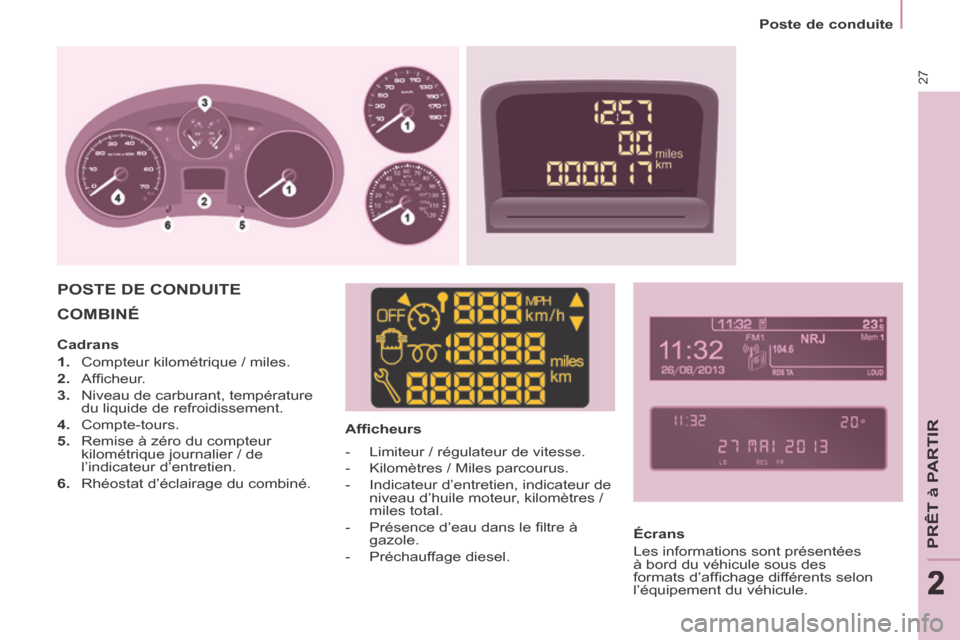

COMBINÉ
Affi cheurs
POSTE DE CONDUITE
Écrans
Les informations sont présentées
à bord du véhicule sous des
formats d’affi chage différents selon
l’équipement du véhicule.
Cadrans
1. Compteur kilométrique / miles.
2. Affi cheur.
3. Niveau de carburant, température
du liquide de refroidissement.
4. Compte-tours.
5. Remise à zéro du compteur kilométrique journalier / de
l’indicateur d’entretien.
6. Rhéostat d’éclairage du combiné. - Limiteur / régulateur de vitesse.
- Kilomètres / Miles parcourus.
- Indicateur d’entretien, indicateur de
niveau d’huile moteur, kilomètres /
miles total.
- Présence d’eau dans le fi ltre à gazole.
- Préchauffage diesel.

28
Poste de conduite
Console centrale avec écran
Combiné sans écran
- tournez vers la droite pour augmenter les heures (maintenir
le bouton vers la droite pour un
défi lement rapide),
- tournez vers la gauche : 24H ou 12H s’affi chent,
- tournez vers la droite pour sélectionner 24H ou 12H,
- tournez vers la gauche pour fi nir la mise à l’heure.
Après environ 30 secondes sans
action, l’affi cheur revient à l’affi chage
courant.

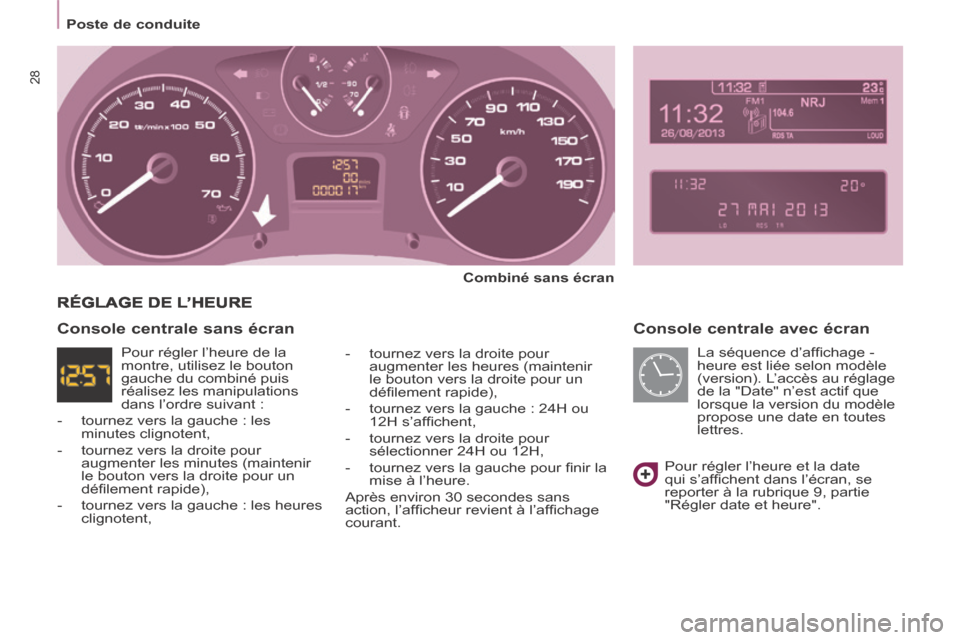

RÉGLAGE DE L’HEURE
Pour régler l’heure et la date
qui s’affi chent dans l’écran, se
reporter à la rubrique 9, partie
"Régler date et heure".
Console centrale sans écran
La séquence d’affi chage -
heure est liée selon modèle
(version). L’accès au réglage
de la "Date" n’est actif que
lorsque la version du modèle
propose une date en toutes
lettres.
Pour régler l’heure de la
montre, utilisez le bouton
gauche du combiné puis
réalisez les manipulations
dans l’ordre suivant :
- tournez vers la gauche : les minutes clignotent,
- tournez vers la droite pour augmenter les minutes (maintenir
le bouton vers la droite pour un
défi lement rapide),
- tournez vers la gauche : les heures clignotent,

29
PRÊT à PARTIR
222
Poste de conduite

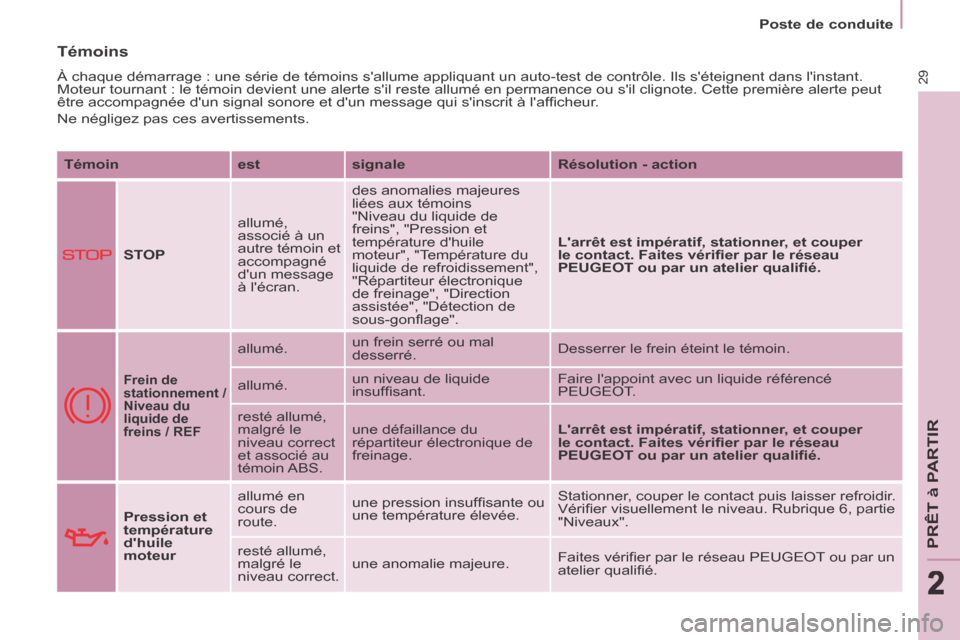

Témoins
À chaque démarrage : une série de témoins s'allume appliquan\
t un auto-test de contrôle. Ils s'éteignent dans l'instant.
Moteur tournant : le témoin devient une alerte s'il reste allumé e\
n permanence ou s'il clignote. Cette première alerte peut
être accompagnée d'un signal sonore et d'un message qui s'inscrit à l'affi cheur.
Ne négligez pas ces avertissements. Témoin est signale Résolution - action
STOP allumé,
associé à un
autre témoin et
accompagné
d'un message
à l'écran. des anomalies majeures
liées aux témoins
"Niveau du liquide de
freins", "Pression et
température d'huile
moteur", "Température du
liquide de refroidissement",
"Répartiteur électronique
de freinage", "Direction
assistée", "Détection de
sous-gonfl age".
L'arrêt est impératif, stationner, et couper
le contact. Faites vérifi er par le réseau
PEUGEOT ou par un atelier qualifi é.

Frein de
stationnement /
Niveau du
liquide de
freins / REF
allumé. un frein serré ou mal
desserré. Desserrer le frein éteint le témoin.
allumé. un niveau de liquide
insuffi sant. Faire l'appoint avec un liquide référencé
PEUGEOT.
resté allumé,
malgré le
niveau correct
et associé au
témoin ABS. une défaillance du
répartiteur électronique de
freinage.
L'arrêt est impératif, stationner, et couper
le contact. Faites vérifi er par le réseau
PEUGEOT ou par un atelier qualifi é.
Pression et
température
d'huile
moteur allumé en
cours de
route.
une pression insuffi sante ou
une température élevée. Stationner, couper le contact puis laisser refroidir.
Vérifi er visuellement le niveau. Rubrique 6, partie
"Niveaux".
resté allumé,
malgré le
niveau correct. une anomalie majeure.
Faites vérifi er par le réseau PEUGEOT ou par un
atelier qualifi é.

30
Poste de conduite

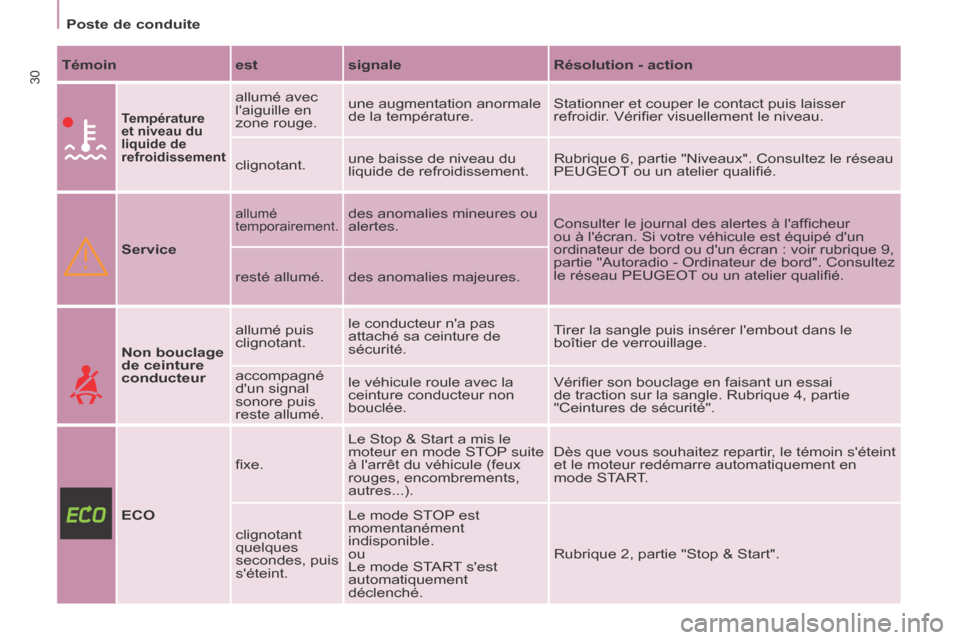

Témoin est signale Résolution - action

Température
et niveau du
liquide de
refroidissement
allumé avec
l'aiguille en
zone rouge. une augmentation anormale
de la température.
Stationner et couper le contact puis laisser
refroidir. Vérifi er visuellement le niveau.
clignotant. une baisse de niveau du
liquide de refroidissement. Rubrique 6, partie "Niveaux". Consultez le réseau
PEUGEOT ou un atelier qualifi é.
Service
allumé
temporairement. des anomalies mineures ou
alertes. Consulter le journal des alertes à l'affi cheur
ou à l'écran. Si votre véhicule est équipé d'un
ordinateur de bord ou d'un écran : voir rubrique 9,
partie "Autoradio - Ordinateur de bord". Consultez
le réseau PEUGEOT ou un atelier qualifi é.
resté allumé. des anomalies majeures.
Non bouclage
de ceinture
conducteur allumé puis
clignotant.
le conducteur n'a pas
attaché sa ceinture de
sécurité. Tirer la sangle puis insérer l'embout dans le
boîtier de verrouillage.
accompagné
d'un signal
sonore puis
reste allumé. le véhicule roule avec la
ceinture conducteur non
bouclée.
Vérifi er son bouclage en faisant un essai
de traction sur la sangle. Rubrique 4, partie
"Ceintures de sécurité".
ECO fi xe.
Le Stop & Start a mis le
moteur en mode STOP suite
à l'arrêt du véhicule (feux
rouges, encombrements,
autres...). Dès que vous souhaitez repartir, le témoin s'éteint
et le moteur redémarre automatiquement en
mode START.
clignotant
quelques
secondes, puis
s'éteint. Le mode STOP est
momentanément
indisponible.
ou
Le mode START s'est
automatiquement
déclenché.
Rubrique 2, partie "Stop & Start".
