2014 Peugeot Partner Tepee Manual del propietario (in Spanish)

Asientos
71
ERGONOMÍA
y C
ERGONOMÍA
y C
ERGONOMÍA
ONFORT
3

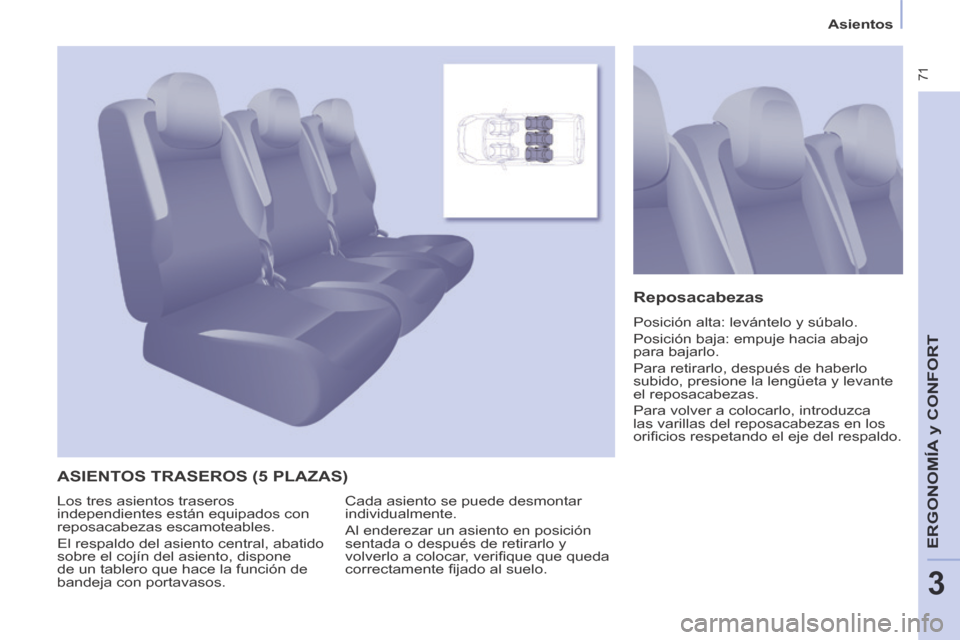

ASIENTOS TRASEROS (5 PLAZAS)
Reposacabezas
Posición alta: levántelo y súbalo.
Posición baja: empuje hacia abajo
para bajarlo.
Para retirarlo, después de haberlo
subido, presione la lengüeta y levante
el reposacabezas.
Para volver a colocarlo, introduzca
las varillas del reposacabezas en los
orifi cios respetando el eje del respaldo.
Cada asiento se puede desmontar
individualmente.
Al enderezar un asiento en posición
sentada o después de retirarlo y
volverlo a colocar, verifi que que queda
correctamente fi jado al suelo.
Los tres asientos traseros
independientes están equipados con
reposacabezas escamoteables.
El respaldo del asiento central, abatido
sobre el cojín del asiento, dispone
de un tablero que hace la función de
bandeja con portavasos.

Asientos
72

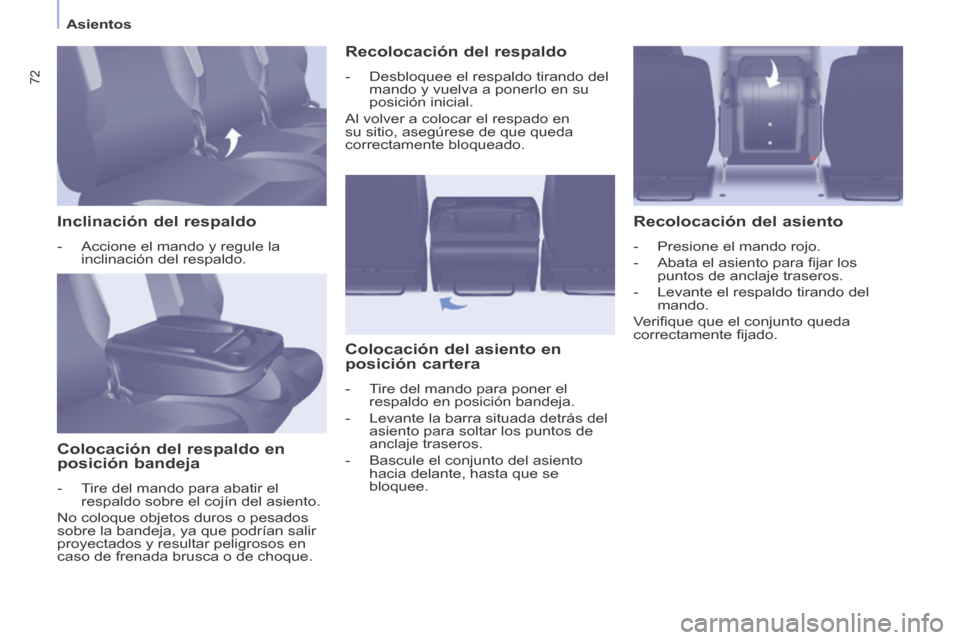

Inclinación del respaldo
- Accione el mando y regule la inclinación del respaldo.
Colocación del respaldo en
posición bandeja
- Tire del mando para abatir el respaldo sobre el cojín del asiento.
No coloque objetos duros o pesados
sobre la bandeja, ya que podrían salir
proyectados y resultar peligrosos en
caso de frenada brusca o de choque.
Recolocación del respaldo
- Desbloquee el respaldo tirando del mando y vuelva a ponerlo en su
posición inicial.
Al volver a colocar el respado en
su sitio, asegúrese de que queda
correctamente bloqueado.
Colocación del asiento en
posición cartera
- Tire del mando para poner el respaldo en posición bandeja.
- Levante la barra situada detrás del asiento para soltar los puntos de
anclaje traseros.
- Bascule el conjunto del asiento hacia delante, hasta que se
bloquee.
Recolocación del asiento
- Presione el mando rojo.
- Abata el asiento para fi jar los puntos de anclaje traseros.
- Levante el respaldo tirando del mando.
Verifi que que el conjunto queda
correctamente fi jado.

Asientos
73
ERGONOMÍA
y C
ERGONOMÍA
y C
ERGONOMÍA
ONFORT
3

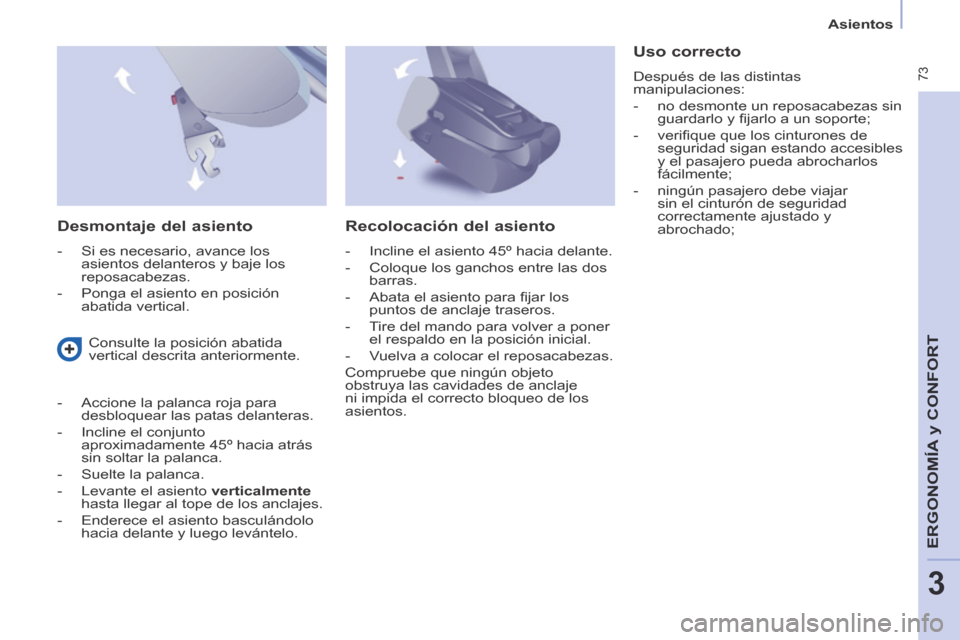

Desmontaje del asiento
- Si es necesario, avance los asientos delanteros y baje los
reposacabezas.
- Ponga el asiento en posición abatida vertical.
Uso correcto
Después de las distintas
manipulaciones:
- no desmonte un reposacabezas sin guardarlo y fi jarlo a un soporte;
- verifi que que los cinturones de seguridad sigan estando accesibles
y el pasajero pueda abrocharlos
fácilmente;
- ningún pasajero debe viajar sin el cinturón de seguridad
correctamente ajustado y
abrochado;
Consulte la posición abatida
vertical descrita anteriormente.
- Accione la palanca roja para desbloquear las patas delanteras.
- Incline el conjunto aproximadamente 45º hacia atrás
sin soltar la palanca.
- Suelte la palanca.
- Levante el asiento verticalmente hasta llegar al tope de los anclajes.
- Enderece el asiento basculándolo hacia delante y luego levántelo.
Recolocación del asiento
- Incline el asiento 45º hacia delante.
- Coloque los ganchos entre las dos barras.
- Abata el asiento para fi jar los puntos de anclaje traseros.
- Tire del mando para volver a poner el respaldo en la posición inicial.
- Vuelva a colocar el reposacabezas.
Compruebe que ningún objeto
obstruya las cavidades de anclaje
ni impida el correcto bloqueo de los
asientos.

Asientos
74
Reposacabezas
Son de tipo escamoteable.
Posición alta: presione la lengüeta y
suba el reposacabezas.
Posición baja: presione la lengüeta y
empuje hacia abajo el reposacabezas.
Para retirarlo: colóquelo en posición
alta, levántelo y retírelo.
Guárdelo en el interior del vehículo y
fíjelo.
Para volver a colocarlo: introduzca
las varillas del reposacabezas en los
orifi cios siguiendo el eje del respaldo.
Todos los asientos son desmontables y
deben colocarse en el emplazamiento
establecido, indicado en su etiqueta.
Los asientos de la segunda y la tercera
fi la son independientes y modulables.
ASIENTOS TRASEROS (7 PLAZAS)

Asientos
75
ERGONOMÍA
y C
ERGONOMÍA
y C
ERGONOMÍA
ONFORT
3

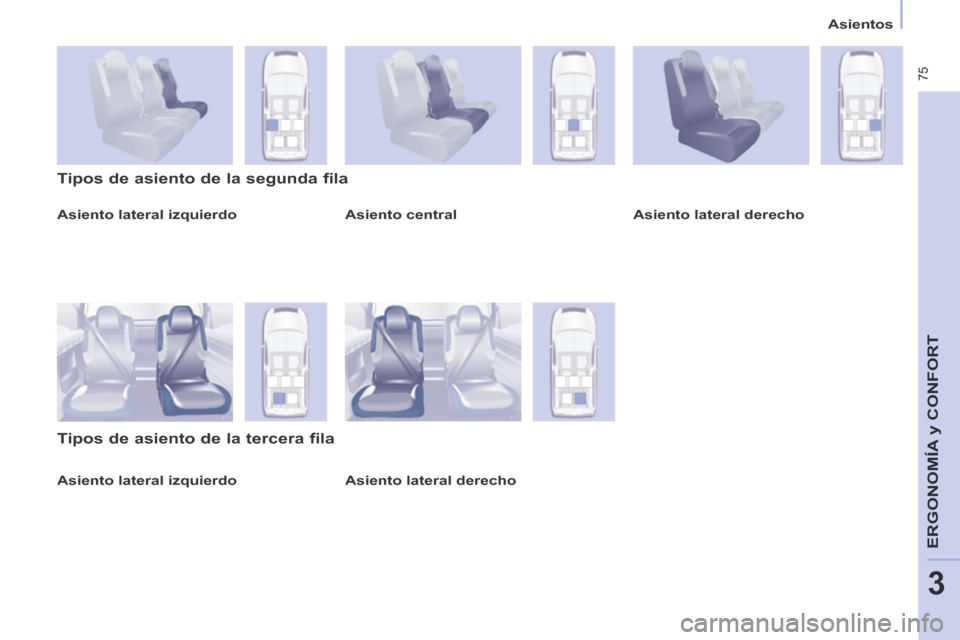

Asiento lateral izquierdo
Tipos de asiento de la segunda fila
Tipos de asiento de la tercera fila
Asiento central Asiento lateral derecho
Asiento lateral derecho
Asiento lateral izquierdo

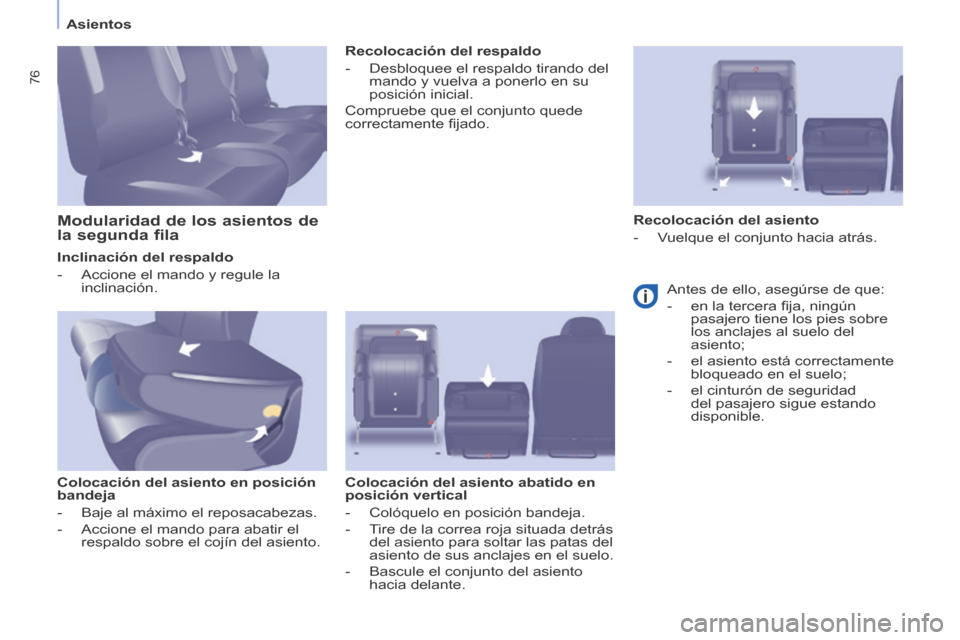

Asientos
76
Inclinación del respaldo
- Accione el mando y regule la inclinación.
Colocación del asiento en posición
bandeja
- Baje al máximo el reposacabezas.
- Accione el mando para abatir el respaldo sobre el cojín del asiento. Recolocación del respaldo
- Desbloquee el respaldo tirando del
mando y vuelva a ponerlo en su
posición inicial.
Compruebe que el conjunto quede
correctamente fi jado.
Colocación del asiento abatido en
posición vertical
- Colóquelo en posición bandeja.
- Tire de la correa roja situada detrás del asiento para soltar las patas del
asiento de sus anclajes en el suelo.
- Bascule el conjunto del asiento hacia delante.
Modularidad de los asientos de
la segunda fila Recolocación del asiento
- Vuelque el conjunto hacia atrás.
Antes de ello, asegúrse de que:
- en la tercera fi ja, ningún pasajero tiene los pies sobre
los anclajes al suelo del
asiento;
- el asiento está correctamente bloqueado en el suelo;
- el cinturón de seguridad del pasajero sigue estando
disponible.

Asientos
77
ERGONOMÍA
y C
ERGONOMÍA
y C
ERGONOMÍA
ONFORT
3

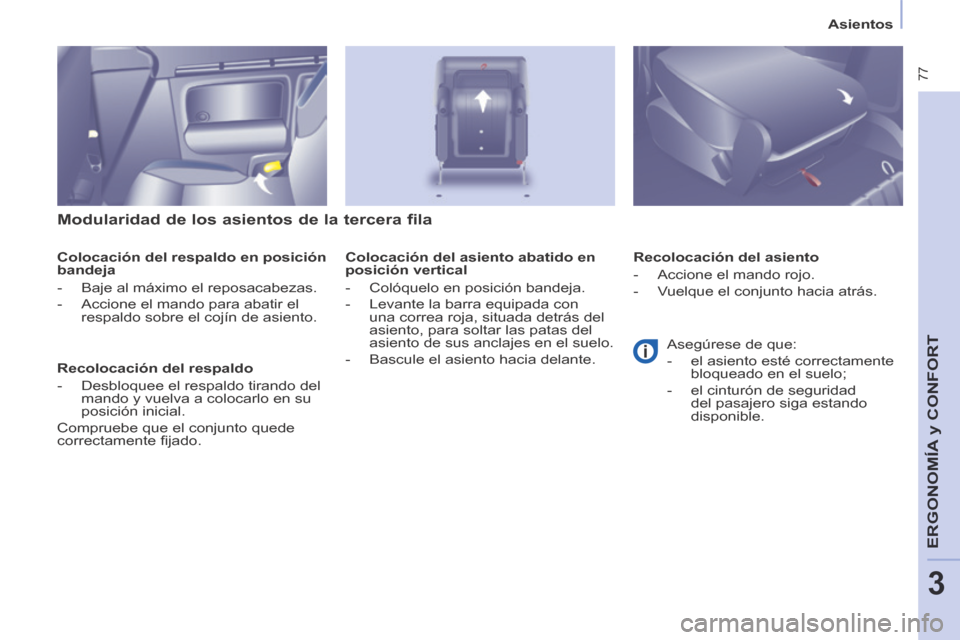

Modularidad de los asientos de la tercera fila
Colocación del respaldo en posición
bandeja
- Baje al máximo el reposacabezas.
- Accione el mando para abatir el respaldo sobre el cojín de asiento.
Recolocación del respaldo
- Desbloquee el respaldo tirando del mando y vuelva a colocarlo en su
posición inicial.
Compruebe que el conjunto quede
correctamente fi jado. Recolocación del asiento
- Accione el mando rojo.
- Vuelque el conjunto hacia atrás.
Colocación del asiento abatido en
posición vertical
- Colóquelo en posición bandeja.
- Levante la barra equipada con
una correa roja, situada detrás del
asiento, para soltar las patas del
asiento de sus anclajes en el suelo.
- Bascule el asiento hacia delante. Asegúrese de que:
- el asiento esté correctamente
bloqueado en el suelo;
- el cinturón de seguridad del pasajero siga estando
disponible.

Asientos
78

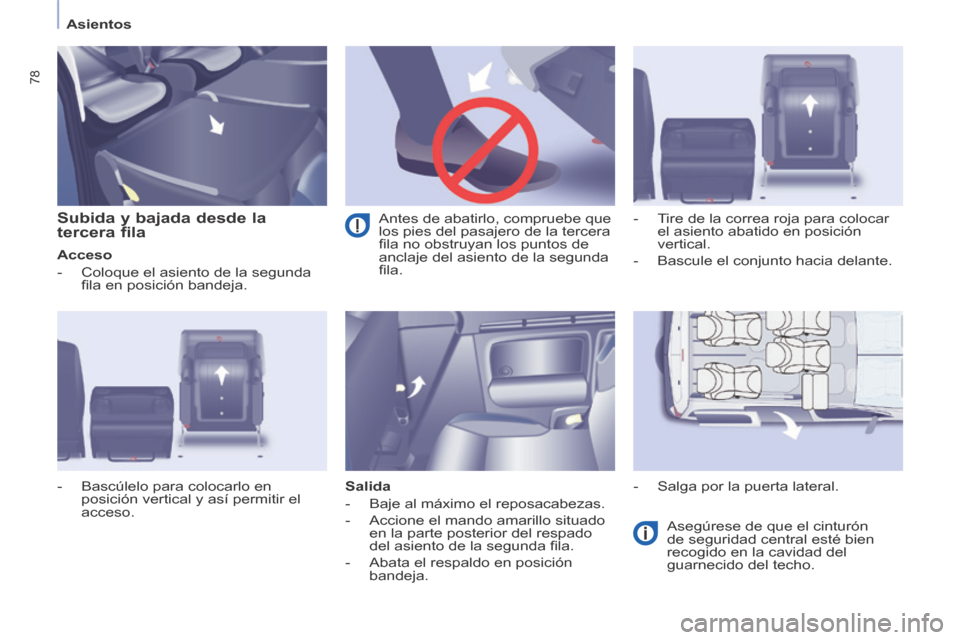

Subida y bajada desde la
tercera fila
Acceso
- Coloque el asiento de la segunda fi la en posición bandeja.
Salida
- Baje al máximo el reposacabezas.
- Accione el mando amarillo situado en la parte posterior del respado
del asiento de la segunda fi la.
- Abata el respaldo en posición bandeja. Asegúrese de que el cinturón
de seguridad central esté bien
recogido en la cavidad del
guarnecido del techo.
- Bascúlelo para colocarlo en
posición vertical y así permitir el
acceso. - Tire de la correa roja para colocar
el asiento abatido en posición
vertical.
- Bascule el conjunto hacia delante.
- Salga por la puerta lateral.
Antes de abatirlo, compruebe que
los pies del pasajero de la tercera
fi la no obstruyan los puntos de
anclaje del asiento de la segunda
fi la.
