2014 Peugeot Bipper Omistajan käsikirja (in Finnish)

160

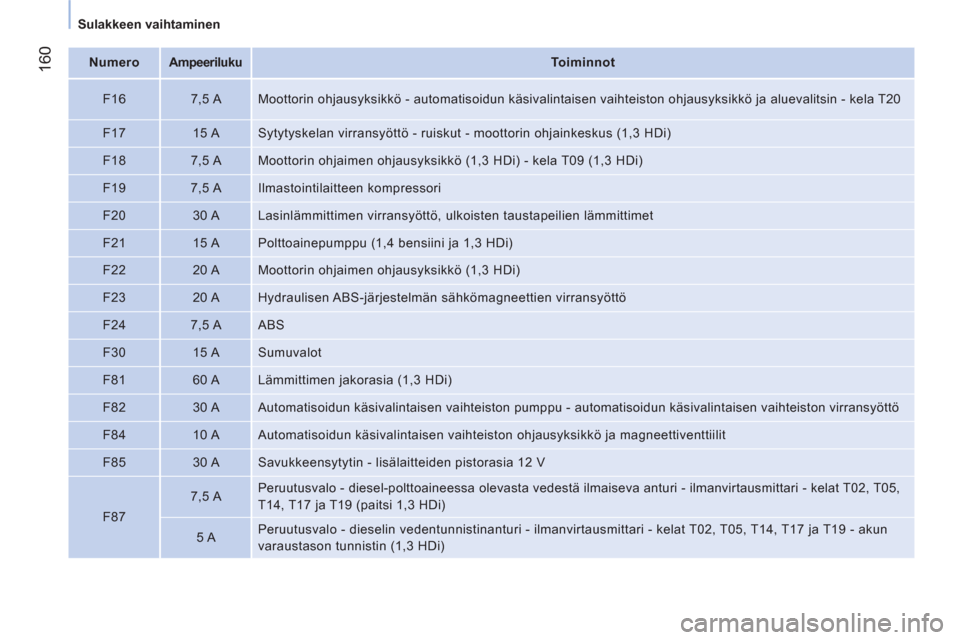

Sulakkeen vaihtaminen



Numero


Ampeeriluku



Toiminnot


F16
7,5 A Moottorin ohjausyksikkö - automatisoidun käsivalintaisen vaihteiston ohjausyksikkö ja aluevalitsin - kela T20

F17
15 A Sytytyskelan virransyöttö - ruiskut - moottorin ohjainkeskus (1,3 HDi)

F18
7,5 A Moottorin ohjaimen ohjausyksikkö (1,3 HDi) - kela T09 (1,3 HDi)

F19
7,5 A Ilmastointilaitteen kompressori

F20
30 A Lasinlämmittimen virransyöttö, ulkoisten taustapeilien lämmittimet

F21
15 A Polttoainepumppu (1,4 bensiini ja 1,3 HDi)

F22
20 A Moottorin ohjaimen ohjausyksikkö (1,3 HDi)

F23
20 A Hydraulisen ABS-järjestelmän sähkömagneettien virransyöttö

F24
7,5 A ABS

F30
15 A Sumuvalot

F81
60 A Lämmittimen jakorasia (1,3 HDi)

F82
30 A Automatisoidun käsivalintaisen vaihteiston pumppu - automatisoidun käsivalintaisen vaihteiston virransyöttö

F84
10 A Automatisoidun käsivalintaisen vaihteiston ohjausyksikkö ja magneettiventtiilit

F85
30 A Savukkeensytytin - lisälaitteiden pistorasia 12 V

F87
7,5 A

Peruutusvalo - diesel-polttoaineessa olevasta vedestä ilmaiseva anturi - ilmanvirtausmittari - kelat T02, T05,
T14, T17 ja T19 (paitsi 1,3 HDi)

5 A Peruutusvalo - dieselin vedentunnistinanturi - ilmanvirtausmittari - kelat T02, T05, T14, T17 ja T19 - akun
varaustason tunnistin (1,3 HDi)

161
7
PIKAHUOLTO



Auton hinaaminen


AUTON HINAAMINEN


Irrotettava hinausrengas on kuljettajan
istuimen takana olevassa kotelossa
(pakettiauto) tai takapenkin takana
(henkilöauto).


Edestä

Avaa etupuskurissa oleva suojakansi
oikealta litteän esineen avulla.
Kierrä hinausrengas paikalleen vasteeseen
saakka.
Kiinnitä hinauspuomi renkaaseen.
Vapauta ohjauslukko kiertämällä virta-avain
ensimmäiseen vasteeseen sekä vapauta
seisontajarru.
Sytytä molempien autojen hätävilkut.
Lähde liikkeelle pehmeästi ja aja hitaasti
lyhyt matka.
Hinattavan ajoneuvon vaihteenvalitsin
on ehdottomasti siirrettävä vapaa-
asentoon; jos tätä ei noudateta,
se voi johtaa tiettyjen osien (jarruosien,
voimansiirron...) vaurioitumiseen sekä
jarrutehostuksen katoamiseen, kun moottori
seuraavan kerran käynnistetään.


Takaa

Irrota takapuskurissa oleva suojakansi
alareunasta litteän esineen avulla.
Kierrä hinausrengas paikalleen vasteeseen
saakka.
Kiinnitä hinauspuomi renkaaseen.
Sytytä molempien autojen hätävilkut.
Lähde liikkeelle pehmeästi ja aja hitaasti
lyhyt matka.


Yleisohjeita

Noudata maassasi voimassa olevaa
lainsäädäntöä.
Varmista, että hinaavan ajoneuvon paino on
suurempi kuin hinattavan ajoneuvon.
Kuljettajan on oltava hinattavan ajoneuvon
ratissa ja hänellä on oltava voimassa oleva
ajokortti.
Kun ajoneuvoa hinataan siten, että kaikki
pyörät ovat maassa, on aina käytettävä
hyväksyttyä hinaustankoa. Hihnojen ja
köysien käyttö on tällöin kielletty.
Kun autoa hinataan moottori pysähdyksissä,
jarrutus- ja ohjaustehostin eivät toimi.
Seuraavissa tilanteissa hinaaminen on
annettava ammattilaisen tehtäväksi:


- jos ajoneuvo hajoaa moottoritiellä tai
ohituskaistalla

- jos kysymyksessä on nelivetoauto

- jos vaihdetta ei pysty asettamaan
vapaalle, ohjausta ei saa vapautettua
tai seisontajarrua ei saa vapautettua
lukituksesta

- jos hinataan niin, että vain kaksi pyörää
on maassa

- jos hyväksyttyä hinaustankoa ei ole.

162



Tunnistaminen


TUNNISTAMINEN



A. Valmistajan mallikilpi


1.
VF-sarjanumero

2.
Suurin sallittu kokonaispaino

3.
Suurin sallittu kokonaispaino
perävaunulla

4.
Sallittu akselipaino edessä

5.
Sallittu akselipaino takana
B. Sarjanumero korissa

C

. Maalin värikoodi

D. Sarjanumero kojetaulussa

E. Rengaspaineet

163
7
PIKAHUOLTO



Polttoaine


POLTTOAINESÄILIÖN TÄYTTÖ

Polttoainesäiliön tilavuus on noin 45
litraa.


Polttoaineen vähimmäistaso

Kun polttoaineen määrä on laskenut
vähimmäistasolle, tämä merkkivalo
syttyy. Kun merkkivalo syttyy
ensimmäisen kerran, säiliössä
on noin 6 l
polttoainetta. Lisää polttoainetta
välittömästi, jotta voit jatkaa ajoa. Polttoainetta saa täyttää vain moottori
sammutettuna.


- Avaa polttoainesäiliön luukku.

- Ota korkista kiinni toisella kädellä.

- Toisella kädellä käännä avainta lukossa
neljäsosakierros.

- Kierrä korkki auki ja ripusta se luukun
sisäpinnalla olevaan pidikkeeseen.

POLTTOAINEJÄRJESTELMÄN
KYTKEYTYMINEN POIS PÄÄLTÄ
Turvalaite katkaisee automaattisesti
polttoaineen syötön ja virransyötön
voimakkaassa törmäystilanteessa.
Tällöin ovien lukitus avautuu automaattisesti
ja kattovalot syttyvät. Mittariston näyttöön
tulee viesti (autoversion mukaan).
Käännä virta-avain STOP
-asentoon, jotta
akkuvaraus ei tyhjene.
Varmista, ettei polttoaine haise eikä sitä näy
auton ulkopuolella.






Älä koskaan lisää polttonestettä
polttonestesäiliöön silloin, kun
moottori on Stop & Start -järjestelmän
STOP-tilassa; katkaise sytytysvirta
ehdottomasti virta-avaimella.
Kun polttoainesäiliön luukku on auki,
turvajärjestelmä estää sivuoven
liikkumisen (henkilöauto).
Luukun sisäpuolelle liimatussa tarrassa
kerrotaan auton polttoainetyyppi.
Korkin avaamisesta voi kuulua imuilman
ääni. Tämä alipaine, joka on aivan
normaalia, johtuu polttonestekierron
tiiviydestä.
Kun täytät säiliön täyteen, älä jatka
täyttöä sen jälkeen, kun pistoolin syöttö
on katkennut kolme kertaa. Tämä saattaisi
aiheuttaa toimintahäiriöitä.
Kun olet täyttänyt säiliön, aseta korkki
paikalleen ja sulje luukku.

164



Polttoaine



Syöttöjen uudelleenkytkentä

Jotta autolla voidaan lähteä uudelleen
liikkeelle syöttöjen katkaisun jälkeen,
kytke polttoaineen- ja virransyöttö takaisin
manuaalisesti:


- Kun avain on STOP
-asennossa, käännä
se MAR
-asentoon.

- Käännä suuntavalovipu täysin
yläasentoon.

- Käännä vipu pysäytysasentoon.

- Käännä suuntavalovipu täysin
ala-asentoon.

- Käännä vipu uudelleen
pysäytysasentoon.

- Käännä suuntavalovipu uudelleen täysin
yläasentoon.

- Käännä vipu uudelleen
pysäytysasentoon.

- Käännä suuntavalovipu uudelleen täysin
ala-asentoon.

- Käännä vipu uudelleen
pysäytysasentoon.

- Käännä avain STOP
-asentoon.












Bensiinimoottoreiden polttoaineen
laatu

Bensiinimoottoreissa voi käyttää
eurooppalaisen EN 228- ja
EN 15376 -standardin mukaisia E10-
tyyppisiä biopolttoaineita (sisältävät 10 %
etanolia).
E85-tyyppisiä polttoaineita (sisältävät
85 %:iin asti etanolia) voi käyttää vain
BioFlex-autoina markkinoiduissa autoissa.
Etanolin on oltava eurooppalaisen
EN 15293 -standardin mukaista.
Vain Brasilian markkinoilla on autoja, joissa
voi käyttää 100 %:iin asti etanolia sisältäviä
polttoaineita (tyyppi E100).














Dieselmoottoreiden polttoaineen laatu


Dieselmoottoreissa voi käyttää
nykyisten ja tulevien eurooppalaisten
standardien mukaisia biopolttoaineita
(EN 590 -standardin mukaisen dieselin
ja EN 14214 -standardin mukaisen
biopolttoaineen seos), joita myydään
huoltoasemilla (sisältävät mahdollisesti
0–7 % rasvahapon metyyliestereitä).
Tietyissä dieselmoottoreissa voi käyttää
B30-biopolttoainetta. Käyttö edellyttää
kuitenkin erityisten huolto-ohjelmien tarkkaa
noudattamista. Ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Muiden (bio)polttoaineiden (puhtaat tai
laimennetut kasvi- tai eläinöljyt, kevyt
polttoöljy jne.) käyttö on ehdottomasti
kielletty (moottorin ja polttoainejärjestelmän
vaurioitumisen riski).

165
7
PIKAHUOLTO



Huolto TOTAL-voiteluaineita käyttäen


PEUGEOT & TOTAL


Yhteistyötä suorituskyvyn parantamiseksi
ja polttoainekulutuksen vähentämiseksi

Uudistukset suorituskyvyssä
TOTAL tutkimus- ja kehitystyöryhmät kehittävät
PEUGEOTille voiteluaineita, jotka täyttävät
PEUGEOTin viimeisimpien teknisten uudistusten
vaatimukset.
Tämä takaa sen, että moottorin suorituskyky ja
elinikä pysyvät hyvinä pitkään.

Päästöjen väheneminen
TOTAL-voiteluaineet on suunniteltu parantamaan
moottoreiden suorituskykyä ja suojaamaan
jälkikäsittelyjärjestelmiä. Hyvän toiminnan
takaamiseksi on äärettömän tärkeää, että
PEUGEOT -huolto-ohjeita noudatetaan.



SUOSITELTU

166



Konepellin avaaminen




KONEPELLIN AVAAMINEN

Matkustamosta

Vedä kojelaudan alla olevaa kytkintä itseesi
päin.


Ulkopuolelta

Nosta konepeltiä hiukan ja työnnä käsi
konepellin alle.
Paina vipua vasemmalle ja avaa konepelti
mahdollisimman auki.
Pidä konepelti auki ja varmista, että
lukitsemiskytkin A
on kytketty painamalla
sitä.


Sulkeminen

Nosta konepeltiä hiukan ja vapauta
lukituksen avauskytkin A
vetämällä siitä.
Laske konepelti alas ja anna sen pudota
kiinni pieneltä korkeudelta. Tarkasta, että se
on lukkiutunut.
Vältä konepellin käsittelyä kovalla tuulella.





Ennen mitään toimenpidettä
moottoritilassa katkaise ehdottomasti
sytytysvirta avaimella ja estä pieninkin riski
loukkaantumisesta siinä tapauksessa, että
START-tila käynnistyisi automaattisesti.
Koska moottoritilassa on
sähkölaitteita, sen vedelle alttiiksi
joutumista (sade, pesu jne.) on vältettävä.

167
7
PIKAHUOLTO



Moottoritila



Dieselmoottori
MOOTTORITILA




1.
Tuulilasinpesimen nestesäiliö

2.
Sulakerasia

3.
Moottorin jäähdytysnesteen säiliö

4.
Jarru- ja kytkinnestesäiliö

5.
Ilmansuodatin

6.
Öljynmittatikku


7.
Moottoriöljyn täyttöaukko

8.
Ohjaustehostimen nestesäiliö
