2014 Peugeot 308 CC stop start

10
!
i
i
!
161
INFORMAZIONI PRATICHE

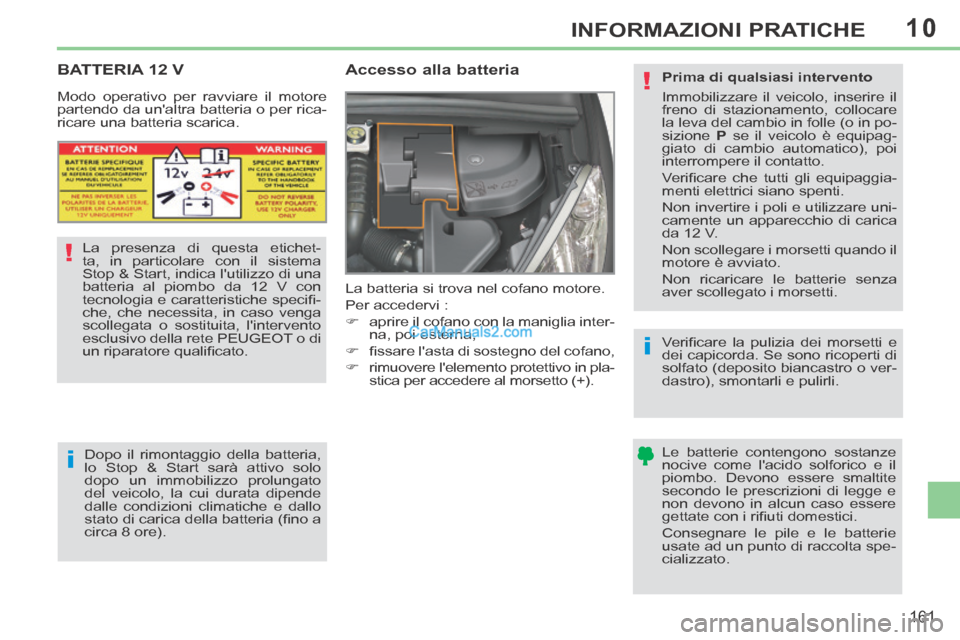

BATTERIA 12 V
Accesso alla batteria
La batteria si trova nel cofano motore.
Per accedervi :
 aprire il cofano con la maniglia inter-na, poi esterna,
 fi ssare l'asta di sostegno del cofano,
 rimuovere l'elemento protettivo in pla- stica per accedere al morsetto (+).
La presenza di questa etichet-
ta, in particolare con il sistema
Stop & Start, indica l'utilizzo di una
batteria al piombo da 12 V con
tecnologia e caratteristiche specifi -
che, che necessita, in caso venga
scollegata o sostituita, l'intervento
esclusivo della rete PEUGEOT o di
un riparatore qualifi cato.
Dopo il rimontaggio della batteria,
lo Stop & Start sarà attivo solo
dopo un immobilizzo prolungato
del veicolo, la cui durata dipende
dalle condizioni climatiche e dallo
stato di carica della batteria (fi no a
circa 8 ore).
Modo operativo per ravviare il motore
partendo da un'altra batteria o per rica-
ricare una batteria scarica.
Prima di qualsiasi intervento
Immobilizzare il veicolo, inserire il
freno di stazionamento, collocare
la leva del cambio in folle (o in po-
sizione
P se il veicolo è equipag-
giato di cambio automatico), poi
interrompere il contatto.
Verifi care che tutti gli equipaggia-
menti elettrici siano spenti.
Non invertire i poli e utilizzare uni-
camente un apparecchio di carica
da 12 V.
Non scollegare i morsetti quando il
motore è avviato.
Non ricaricare le batterie senza
aver scollegato i morsetti.
Verifi care la pulizia dei morsetti e
dei capicorda. Se sono ricoperti di
solfato (deposito biancastro o ver-
dastro), smontarli e pulirli.
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
gettate con i rifi uti domestici.
Consegnare le pile e le batterie
usate ad un punto di raccolta spe-
cializzato.

10
i
i
!
!
i
163
INFORMAZIONI PRATICHE
Con il sistema Stop & Start, la rica-
rica della batteria può essere effet-
tuata con la batteria collegata.
Ricarica della batteria con un
caricabatterie
Se la batteria del veicolo è scarica o
in previsione di un immobilizzo prolun-
gato, ricaricare la batteria mediante un
carica batterie.
Per conoscere le caratteristiche dei
caricatori compatibili con la batteria,
consultare la rete PEUGEOT o un
riparatore qualifi cato.
Prima di scollegare la batteria
 Accedere alla batteria.
 Chiudere il tetto apribile.
 Verifi care che tutte le porte - porte, bagagliaio... - siano chiuse ma non
bloccate.
 Verifi care che il contatto sia interrot- to da almeno quattro minuti.
Si consiglia, durante una sosta
prolungata di oltre un mese, di
scollegare la batteria. Ricarica
 Scollegare il morsetto (+).
 Rispettare le istruzioni d'uso fornite
dal fabbricante del caricabatterie.
 Collegare il cavo rosso del carica batteria al morsetto (+) della batte-
ria, poi il cavo nero al morsetto (-).
 Una volta terminata la ricarica, scol- legare i cavi del carica batterie in
ordine inverso.
L’operazione di ricarica deve es-
sere effettuata in un ambiente
arieggiato e lontano da fi amme o
da scintille, allo scopo di evitare
qualsiasi rischio di esplosione e
d'incendio.
Non tentare di ricaricare una batte-
ria ghiacciata ; occorre innanzitutto
lasciarla scongelare al fi ne di evita-
re rischi di esplosioni.
Se la batteria è ghiacciata, prima
di ricaricarla farla controllare dalla
rete PEUGEOT o da un riparato-
re qualifi cato che verifi cherà che i
componenti interni non siano dan-
neggiati e che il contenitore non
sia fessurato, ciò implicherebbe un
rischio di perdita di acido tossico e
corrosivo.
Alcune funzioni non sono dispo-
nibili fi nché la batteria non ha
raggiunto un livello di carica suffi -
ciente.
Reinizializzazione dopo aver
ricollegato la batteria
Dopo aver ricollegato la batteria, inseri-
re il contatto e attendere almeno un mi-
nuto prima di avviare il motore, al fi ne di
permettere l'inizializzazione dei sistemi
elettronici.
Attenendosi alle rubriche corrisponden-
ti, reinizializzare da soli :
- la chiave con telecomando,
- gli alzacristalli elettrici sequenziali e la socchiusura automatica dei vetri
della porta,
- la data e l'ora,
- le regolazioni dell'autoradio o del si- stema di guida imbarcato.
Verifi care l'assenza di messaggi
d'errore o di spie d'allarme dopo il
reinserimento del contatto.
Tuttavia, se dopo queste manipo-
lazioni, sussistono lievi anomalie
del sistema, rivolgersi alla rete
PEUGEOT o ad un riparatore qua-
lifi cato.

11
172

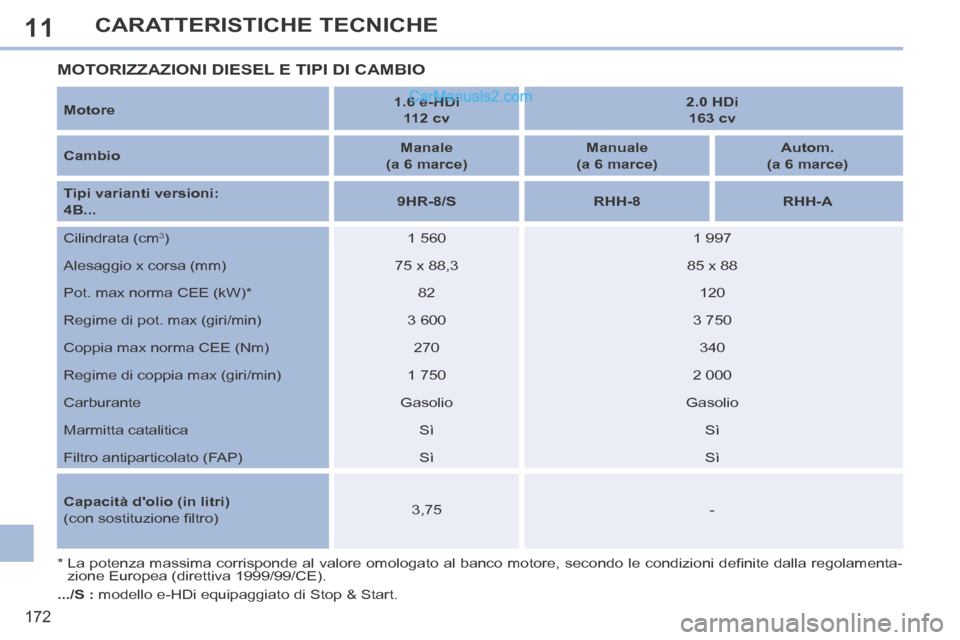

CARATTERISTICHE TECNICHE
Motore 1.6 e-HDi
112 cv 2.0 HDi
163 cv
Cambio Manale
(a 6 marce) Manuale
(a 6 marce) Autom.
(a 6 marce)
Tipi varianti versioni:
4B... 9HR-8/S
RHH-8 RHH-A
Cilindrata (cm
3 ) 1 560 1 997
Alesaggio x corsa (mm) 75 x 88,3 85 x 88
Pot. max norma CEE (kW) * 82 120
Regime di pot. max (giri/min) 3 600 3 750
Coppia max norma CEE (Nm) 270 340
Regime di coppia max (giri/min) 1 750 2 000
Carburante Gasolio Gasolio
Marmitta catalitica Sì Sì
Filtro antiparticolato (FAP) Sì Sì
Capacità d'olio (in litri)
(con sostituzione fi ltro) 3,75
-
* La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni defi nite dalla regolamenta- zione Europea (direttiva 1999/99/CE).
MOTORIZZAZIONI DIESEL E TIPI DI CAMBIO
.../S : modello e-HDi equipaggiato di Stop & Start.

254

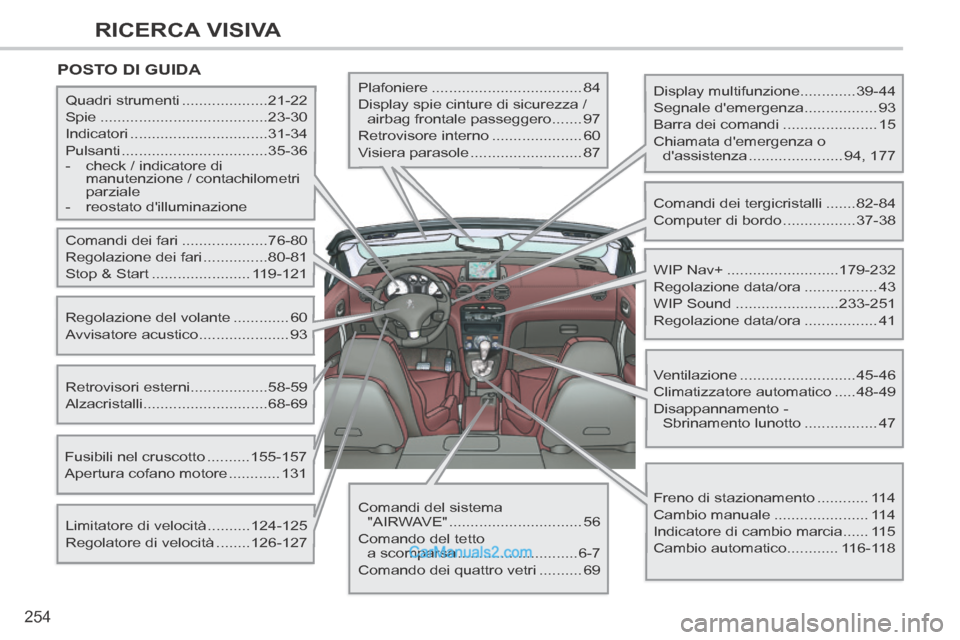

RICERCA VISIVA
308cc_it_Chap13_index visuel et alpha_ed01-2013_CA1
POSTO DI GUIDA
Display multifunzione.............39-44
Segnale d'emergenza ................. 93
Barra dei comandi ...................... 15
Chiamata d'emergenza o d'assistenza ...................... 94, 177
Quadri strumenti ....................
21-22
Spie ....................................... 23-30
Indicatori ................................ 31-34
Pulsanti .................................. 35-36
- check / indicatore di manutenzione / contachilometri
parziale
- reostato d'illuminazione
Comandi dei fari .................... 76-80
Regolazione dei fari ............... 80-81
Stop & Start ....................... 119-121
Limitatore di velocità .......... 124-125
Regolatore di velocità ........ 126-127
Retrovisori esterni
..................58-59
Alzacristalli............................. 68-69
Fusibili nel cruscotto .......... 155-157
Apertura cofano motore ............ 131
Regolazione del volante .............
60
Avvisatore acustico ..................... 93 Plafoniere ...................................
84
Display spie cinture di sicurezza / airbag frontale passeggero ....... 97
Retrovisore interno ..................... 60
Visiera parasole .......................... 87
Comandi dei tergicristalli ....... 82-84
Computer di bordo ................. 37-38
WIP Nav+ .......................... 179-232
Regolazione data/ora ................. 43
WIP Sound ........................ 233-251
Regolazione data/ora ................. 41
Ventilazione ........................... 45-46
Climatizzatore automatico ..... 48-49
Disappannamento - Sbrinamento lunotto ................. 47
Freno di stazionamento ............ 114
Cambio manuale ...................... 114
Indicatore di cambio marcia ......115
Cambio automatico ............116-118
Comandi del sistema
"AIRWAVE" ............................... 56
Comando del tetto a scomparsa ............................ 6-7
Comando dei quattro vetri .......... 69

260

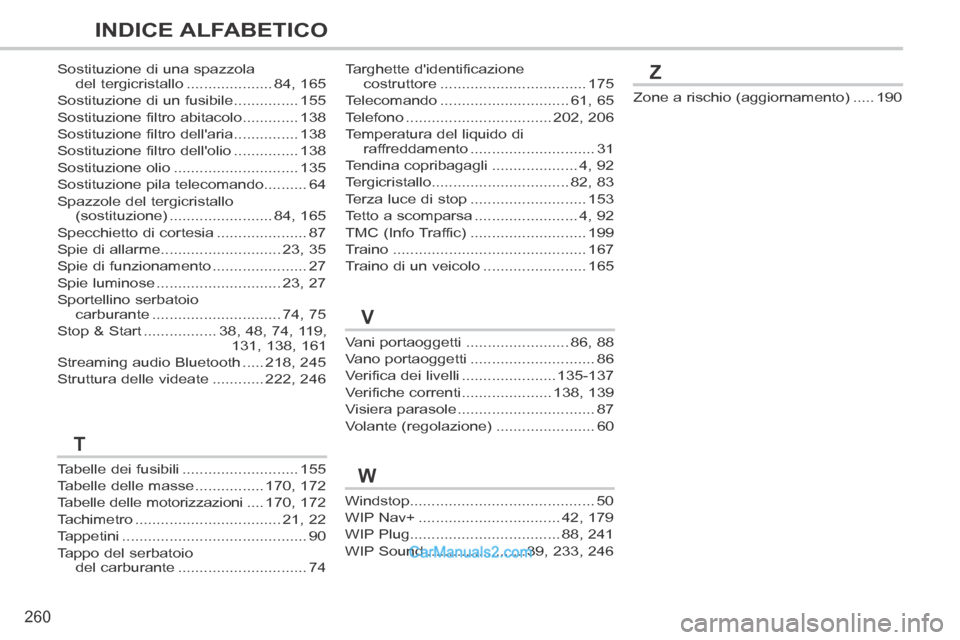

INDICE ALFABETICO
308cc_it_Chap13_index visuel et alpha_ed01-2013_CA1
Windstop...........................................50
WIP Nav+ .................................42, 179
WIP Plug...................................88, 241
WIP Sound .......................39, 233, 246
Vani portaoggetti ........................86, 88
Vano portaoggetti .............................86
Verifica dei livelli ......................135-137
Verifiche correnti .....................138, 139
Visiera parasole ................................87
Volante (regolazione) .......................60
W
V
Zone a rischio (aggiornamento) .....190
ZSostituzione di una spazzola del tergicristallo ....................84, 165
Sostituzione di un fusibile ...............155
Sostituzione filtro abitacolo.............138
Sostituzione filtro dell'aria ...............138
Sostituzione filtro dell'olio ...............138
Sostituzione olio .............................135
Sostituzione pila telecomando..........64
Spazzole del tergicristallo (sostituzione) ........................84, 165
Specchietto di cortesia .....................87
Spie di allarme............................23, 35
Spie di funzionamento ......................27
Spie luminose .............................23, 27
Sportellino serbatoio carburante ..............................74, 75
Stop & Start .................38, 48, 74, 119, 131, 138, 161
Streaming audio Bluetooth .....218, 245
Struttura delle videate ............222, 246
Tabelle dei fusibili ...........................155
Tabelle delle masse ................170, 172
Tabelle delle motorizzazioni ....170, 172
Tachimetro ..................................21, 22
Tappetini ...........................................90
Tappo del serbatoio del carburante ..............................74
T
Targhette d'identificazione costruttore ..................................175
Telecomando ..............................61, 65
Telefono ..................................202, 206
Temperatura del liquido di raffreddamento .............................31
Tendina copribagagli ....................4, 92
Tergicristallo................................82, 83
Terza luce di stop ...........................153
Tetto a scomparsa ........................4, 92
TMC (Info Traffic) ...........................199
Traino .............................................167
Traino di un veicolo ........................165
