2014 Peugeot 308 CC stop start

3
ii
i
48
CONFORT
Quando il motore è freddo, onde
evitare un'eccessiva diffusione
d'aria fredda, il fl usso dell'aria rag-
giunge il suo livello ottimale solo
progressivamente. Con clima fred-
do, il climatizzatore privilegia la
diffusione d'aria calda verso il pa-
rabrezza, i vetri laterali e i piedi dei
passeggeri.
Salendo a bordo del veicolo, se
la temperatura interna è molto più
fredda o più calda del valore di
confort, non serve modifi care il va-
lore visualizzato per raggiungere il
confort desiderato. Il sistema com-
pensa automaticamente e il più
velocemente possibile lo scarto di
temperatura.
Il climatizzatore può funzionare solo a
motore avviato. Il guidatore e il suo passegge-
ro anteriore possono regolare
la temperatura separatamente.
 Ruotare il comando 2 o 3 verso sini-
stra o destra per diminuire o aumen-
tare questo valore.
Una regolazione prossima al valore
21° consente di ottenere un confort ot-
timale. Tuttavia, a seconda delle esi-
genze, una regolazione tra 18° e 24° è
normale.
Per un confort ottimale, si raccomanda
di evitare una differenza di regolazione
sinistra / destra superiore a 3°. 4. Programma automatico visibilità
Per disappannare o sbrinare
rapidamente il parabrezza e i
vetri laterali (umidità, passeg-
geri numerosi, brina, ecc.), il
programma automatico con-
fort può rivelarsi insuffi ciente.
 Selezionare allora il programma au- tomatico visibilità.
Il sistema gestisce automaticamente la
refrigerazione, il fl usso d'aria, l'entrata
d'aria e distribuisce la ventilazione in
modo ottimale verso il parabrezza e i
vetri laterali.
Funzionamento automatico
 Premere il tasto "AUTO" .
La spia del tasto si accende. 2. Regolazione lato guidatore

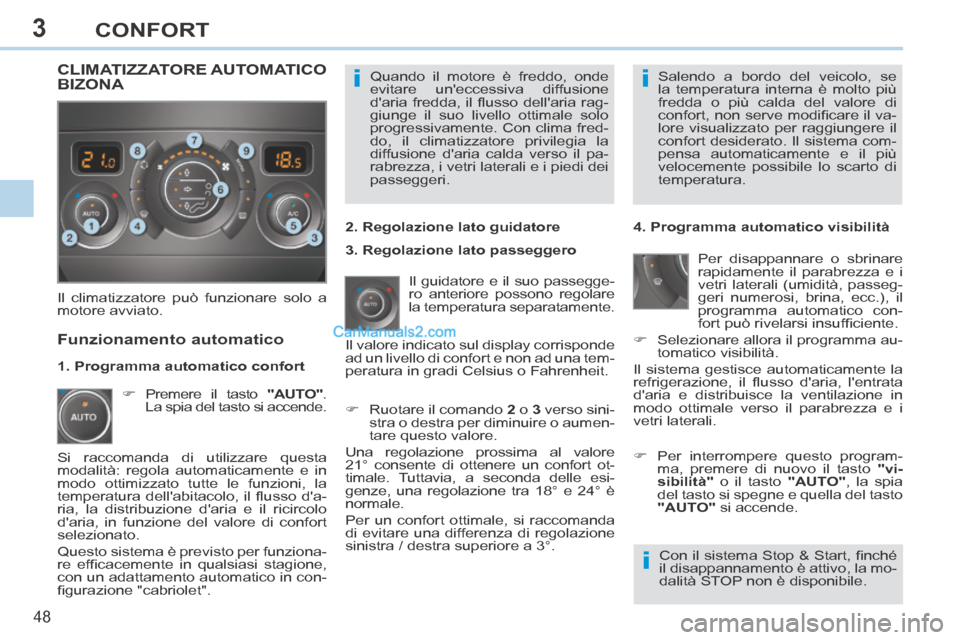

CLIMATIZZATORE AUTOMATICO BIZONA
Si raccomanda di utilizzare questa
modalità: regola automaticamente e in
modo ottimizzato tutte le funzioni, la
temperatura dell'abitacolo, il fl usso d'a-
ria, la distribuzione d'aria e il ricircolo
d'aria, in funzione del valore di confort
selezionato.
Questo sistema è previsto per funziona-
re effi cacemente in qualsiasi stagione,
con un adattamento automatico in con-
fi gurazione "cabriolet". Il valore indicato sul display corrisponde
ad un livello di confort e non ad una tem-
peratura in gradi Celsius o Fahrenheit.
 Per interrompere questo program-ma, premere di nuovo il tasto "vi-
sibilità" o il tasto "AUTO" , la spia
del tasto si spegne e quella del tasto
"AUTO" si accende.
1. Programma automatico confort
3. Regolazione lato passeggero

Con il sistema Stop & Start, fi nché
il disappannamento è attivo, la mo-
dalità STOP non è disponibile.

3
i!
i
56
CONFORT

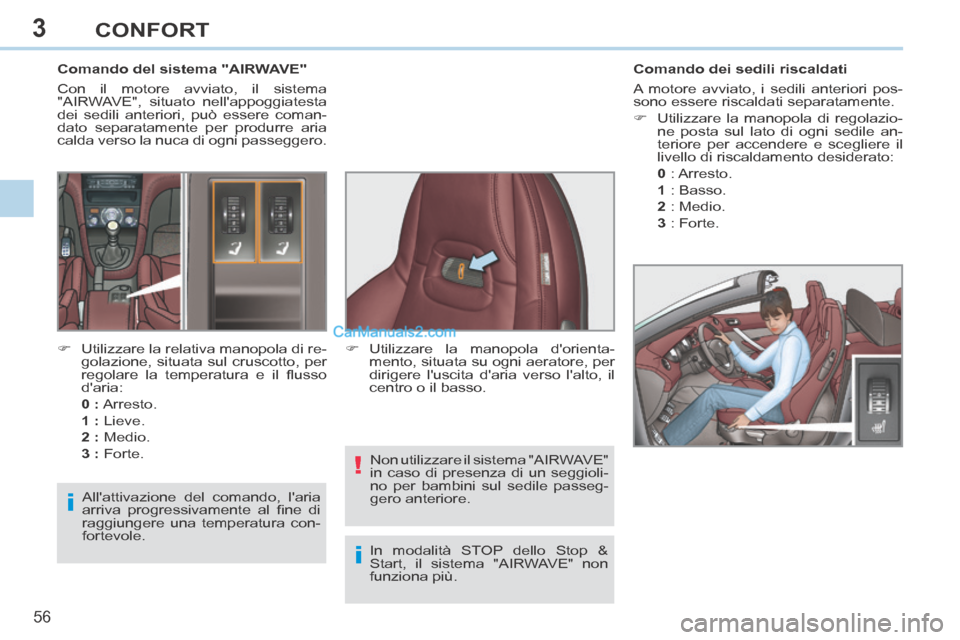

Comando del sistema "AIRWAVE"
Con il motore avviato, il sistema
"AIRWAVE", situato nell'appoggiatesta
dei sedili anteriori, può essere coman-
dato separatamente per produrre aria
calda verso la nuca di ogni passeggero. Comando dei sedili riscaldati
A motore avviato, i sedili anteriori pos-
sono essere riscaldati separatamente.
 Utilizzare la manopola di regolazio-
ne posta sul lato di ogni sedile an-
teriore per accendere e scegliere il
livello di riscaldamento desiderato:
0 : Arresto.
1 : Basso.
2 : Medio.
3 : Forte.
 Utilizzare la relativa manopola di re- golazione, situata sul cruscotto, per
regolare la temperatura e il fl usso
d'aria:
0 : Arresto.
1 : Lieve.
2 : Medio.
3 : Forte.  Utilizzare la manopola d'orienta-
mento, situata su ogni aeratore, per
dirigere l'uscita d'aria verso l'alto, il
centro o il basso.
All'attivazione del comando, l'aria
arriva progressivamente al fi ne di
raggiungere una temperatura con-
fortevole. Non utilizzare il sistema "AIRWAVE"
in caso di presenza di un seggioli-
no per bambini sul sedile passeg-
gero anteriore.
In modalità STOP dello Stop &
Start, il sistema "AIRWAVE" non
funziona più.

4
i
!
74
APERTURE
308cc_it_Chap04_ouvertures_ed01-2013_CA1
Finché il tappo non è riavvitato al
serbatoio non è possibile estrarre
la chiave dalla serratura.
L'apertura del tappo può provoca-
re un rumore d'aspirazione d'aria.
Questa depressione, del tutto nor-
male, è provocata dalla tenuta del
circuito del carburante.

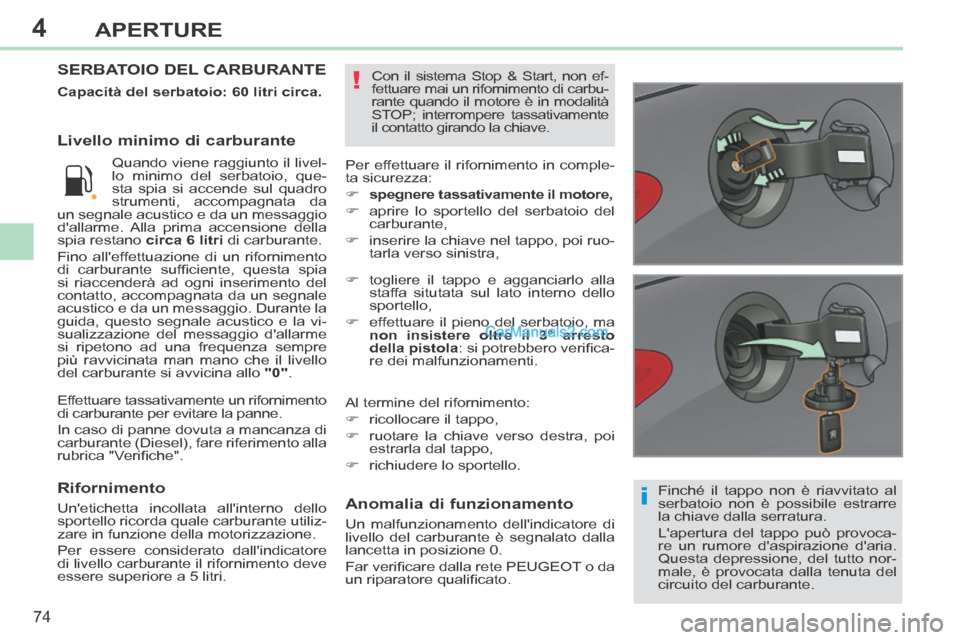

SERBATOIO DEL CARBURANTE
Per effettuare il rifornimento in comple-
ta sicurezza:
 spegnere tassativamente il motore,
 aprire lo sportello del serbatoio del carburante,
 inserire la chiave nel tappo, poi ruo- tarla verso sinistra,
Al termine del rifornimento:
 ricollocare il tappo,
 ruotare la chiave verso destra, poi estrarla dal tappo,
 richiudere lo sportello.  togliere il tappo e agganciarlo alla staffa situtata sul lato interno dello
sportello,
 effettuare il pieno del serbatoio, ma non insistere oltre il 3° arresto
della pistola : si potrebbero verifi ca-
re dei malfunzionamenti.
Capacità del serbatoio: 60 litri circa.
Rifornimento
Un'etichetta incollata all'interno dello
sportello ricorda quale carburante utiliz-
zare in funzione della motorizzazione.
Per essere considerato dall'indicatore
di livello carburante il rifornimento deve
essere superiore a 5 litri. Quando viene raggiunto il livel-
lo minimo del serbatoio, que-
sta spia si accende sul quadro
strumenti, accompagnata da
un segnale acustico e da un messaggio
d'allarme. Alla prima accensione della
spia restano circa 6 litri di carburante.
Fino all'effettuazione di un rifornimento
di carburante suffi ciente, questa spia
si riaccenderà ad ogni inserimento del
contatto, accompagnata da un segnale
acustico e da un messaggio. Durante la
guida, questo segnale acustico e la vi-
sualizzazione del messaggio d'allarme
si ripetono ad una frequenza sempre
più ravvicinata man mano che il livello
del carburante si avvicina allo "0" . Anomalia di funzionamento
Un malfunzionamento dell'indicatore di
livello del carburante è segnalato dalla
lancetta in posizione 0.
Far verifi care dalla rete PEUGEOT o da
un riparatore qualifi cato. Con il sistema Stop & Start, non ef-
fettuare mai un rifornimento di carbu-
rante quando il motore è in modalità
STOP; interrompere tassativamente
il contatto girando la chiave.
Livello minimo di carburante
Effettuare tassativamente un rifornimento
di carburante per evitare la panne.
In caso di panne dovuta a mancanza di
carburante (Diesel), fare riferimento alla
rubrica "Verifi che".

8
!
i
i
11 9
GUIDA

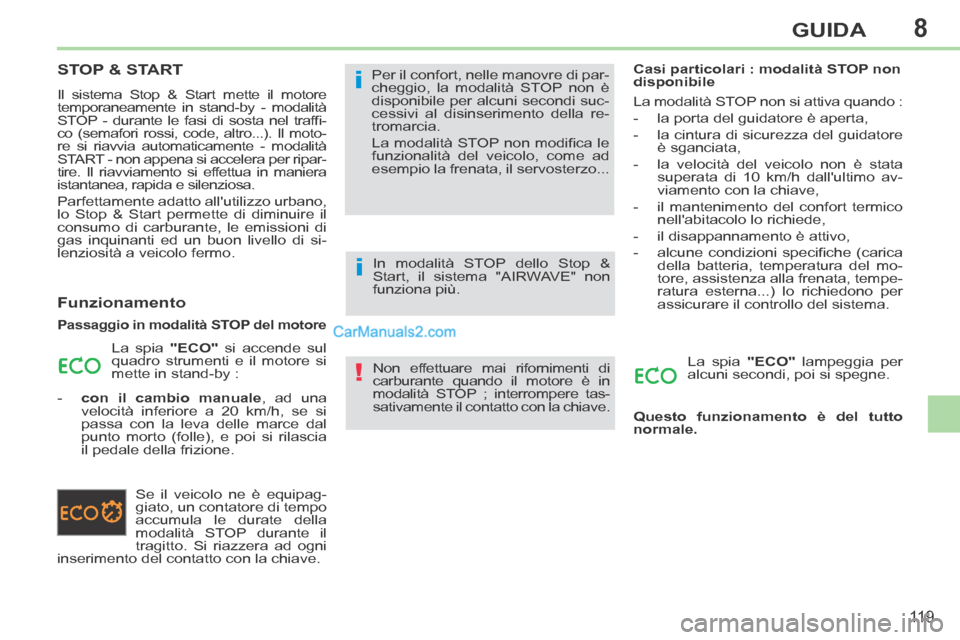

STOP & START
Il sistema Stop & Start mette il motore
temporaneamente in stand-by - modalità
STOP - durante le fasi di sosta nel traffi -
co (semafori rossi, code, altro...). Il moto-
re si riavvia automaticamente - modalità
START - non appena si accelera per ripar-
tire. Il riavviamento si effettua in maniera
istantanea, rapida e silenziosa.
Parfettamente adatto all'utilizzo urbano,
lo Stop & Start permette di diminuire il
consumo di carburante, le emissioni di
gas inquinanti ed un buon livello di si-
lenziosità a veicolo fermo.
Funzionamento
Passaggio in modalità STOP del motore
La spia "ECO" si accende sul
quadro strumenti e il motore si
mette in stand-by :
- con il cambio manuale , ad una velocità inferiore a 20 km/h, se si
passa con la leva delle marce dal
punto morto (folle), e poi si rilascia
il pedale della frizione.
Se il veicolo ne è equipag-
giato, un contatore di tempo
accumula le durate della
modalità STOP durante il
tragitto. Si riazzera ad ogni
inserimento del contatto con la chiave. Per il confort, nelle manovre di par-
cheggio, la modalità STOP non è
disponibile per alcuni secondi suc-
cessivi al disinserimento della re-
tromarcia.
La modalità STOP non modifi ca le
funzionalità del veicolo, come ad
esempio la frenata, il servosterzo...
Non effettuare mai rifornimenti di
carburante quando il motore è in
modalità STOP ; interrompere tas-
sativamente il contatto con la chiave. Casi particolari : modalità STOP non
disponibile
La modalità STOP non si attiva quando :
- la porta del guidatore è aperta,
- la cintura di sicurezza del guidatore
è sganciata,
- la velocità del veicolo non è stata superata di 10 km/h dall'ultimo av-
viamento con la chiave,
- il mantenimento del confort termico nell'abitacolo lo richiede,
- il disappannamento è attivo,
- alcune condizioni specifi che (carica della batteria, temperatura del mo-
tore, assistenza alla frenata, tempe-
ratura esterna...) lo richiedono per
assicurare il controllo del sistema.
La spia "ECO" lampeggia per
alcuni secondi, poi si spegne.
Questo funzionamento è del tutto
normale.
In modalità STOP dello Stop &
Start, il sistema "AIRWAVE" non
funziona più.

8
i
i
!
120
GUIDA

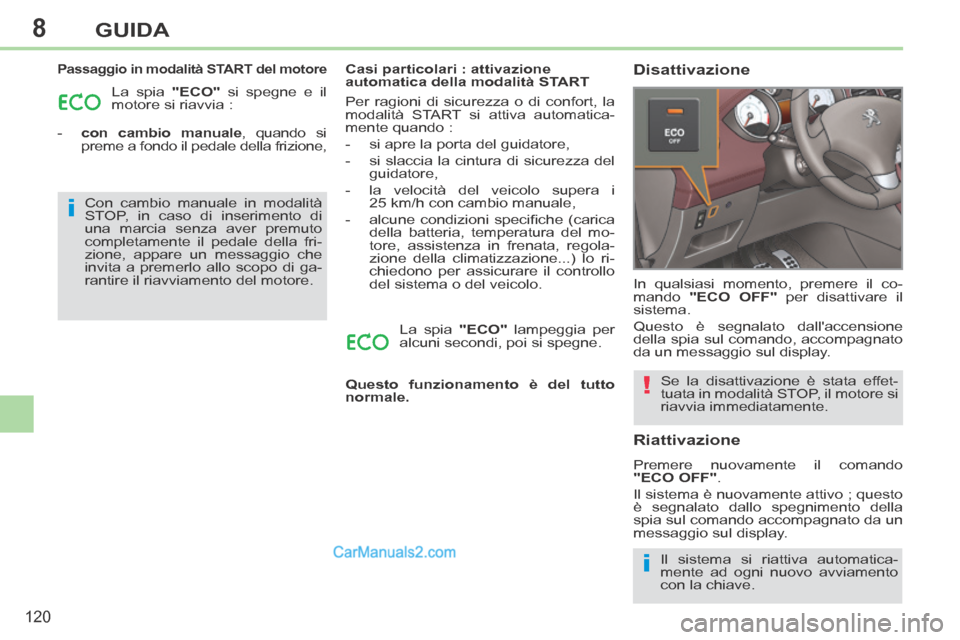

Passaggio in modalità START del motore
La spia "ECO" si spegne e il
motore si riavvia :
- con cambio manuale , quando si preme a fondo il pedale della frizione, Casi particolari : attivazione
automatica della modalità START
Per ragioni di sicurezza o di confort, la
modalità START si attiva automatica-
mente quando :
- si apre la porta del guidatore,
- si slaccia la cintura di sicurezza del
guidatore,
- la velocità del veicolo supera i 25 km/h con cambio manuale,
- alcune condizioni specifi che (carica della batteria, temperatura del mo-
tore, assistenza in frenata, regola-
zione della climatizzazione...) lo ri-
chiedono per assicurare il controllo
del sistema o del veicolo.
La spia "ECO" lampeggia per
alcuni secondi, poi si spegne.
Questo funzionamento è del tutto
normale.
Disattivazione
Se la disattivazione è stata effet-
tuata in modalità STOP, il motore si
riavvia immediatamente.
In qualsiasi momento, premere il co-
mando
"ECO OFF" per disattivare il
sistema.
Questo è segnalato dall'accensione
della spia sul comando, accompagnato
da un messaggio sul display.
Riattivazione
Premere nuovamente il comando
"ECO OFF" .
Il sistema è nuovamente attivo ; questo
è segnalato dallo spegnimento della
spia sul comando accompagnato da un
messaggio sul display.
Il sistema si riattiva automatica-
mente ad ogni nuovo avviamento
con la chiave.
Con cambio manuale in modalità
STOP, in caso di inserimento di
una marcia senza aver premuto
completamente il pedale della fri-
zione, appare un messaggio che
invita a premerlo allo scopo di ga-
rantire il riavviamento del motore.

8
!
!
121
GUIDA

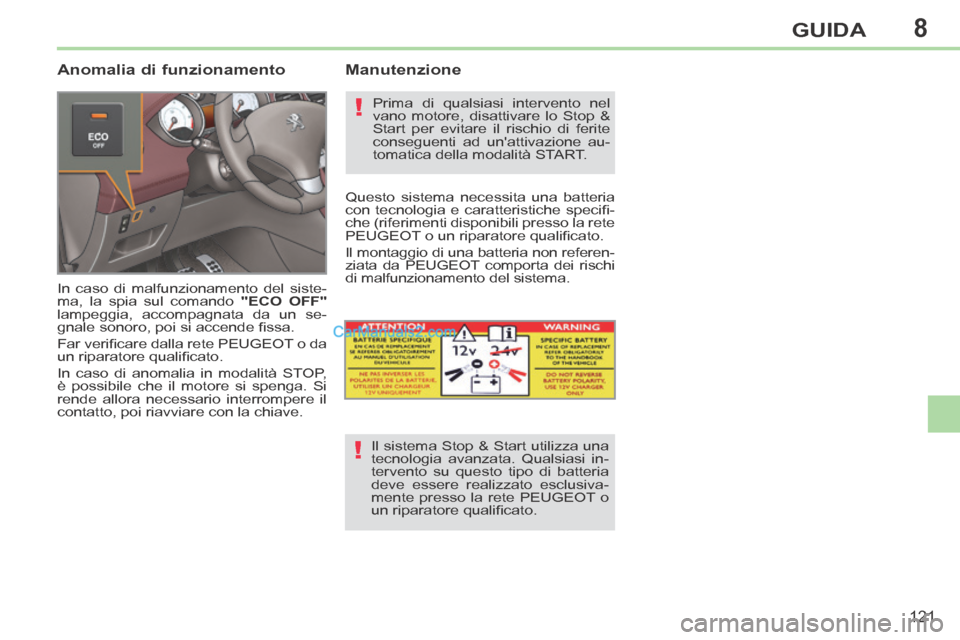

Anomalia di funzionamento
In caso di malfunzionamento del siste-
ma, la spia sul comando "ECO OFF"
lampeggia, accompagnata da un se-
gnale sonoro, poi si accende fi ssa.
Far verifi care dalla rete PEUGEOT o da
un riparatore qualifi cato.
In caso di anomalia in modalità STOP,
è possibile che il motore si spenga. Si
rende allora necessario interrompere il
contatto, poi riavviare con la chiave.
Manutenzione
Prima di qualsiasi intervento nel
vano motore, disattivare lo Stop &
Start per evitare il rischio di ferite
conseguenti ad un'attivazione au-
tomatica della modalità START.
Questo sistema necessita una batteria
con tecnologia e caratteristiche specifi -
che (riferimenti disponibili presso la rete
PEUGEOT o un riparatore qualifi cato.
Il montaggio di una batteria non referen-
ziata da PEUGEOT comporta dei rischi
di malfunzionamento del sistema.
Il sistema Stop & Start utilizza una
tecnologia avanzata. Qualsiasi in-
tervento su questo tipo di batteria
deve essere realizzato esclusiva-
mente presso la rete PEUGEOT o
un riparatore qualifi cato.

9
i
!
!
!
131
VERIFICHE
COFANO MOTORE
 Aprire la porta anteriore sinistra.
 Tirare il comando interno A , situa-
to sulla parte bassa del telaio della
porta.  Spingere verso sinistra il comando
esterno B ed alzare il cofano.
Chiusura
 Estrarre l'asta dalla tacca di tenuta.
 Agganciare l'asta nel suo alloggia-
mento.
 Abbassare il cofano e rilasciarlo a fi ne corsa.
 Tirare il cofano per verifi care che sia ben chiuso.
Apertura
La posizione del comando interno
impedisce l'apertura del cofano
fi nché la porta anteriore sinistra è
chiusa.
Non aprire il cofano in presenza di
vento forte.
A motore caldo, manipolare con
precauzione il comando esterno
e la maniglia del cofano (rischio di
ustioni).
Prima di qualsiasi intervento nel
vano motore, disattivare il sistema
Stop & Start per evitare di ferirsi a
causa dell'attivazione automatica
della modalità START.
 Sganciare la leva C dal suo allog-
giamento.
 Fissare la leva nella tacca per tene- re il cofano aperto. In ragione della presenza di equi-
paggiamenti elettrici nel vano mo-
tore, si raccomanda di limitare le
esposizioni all'acqua (pioggia, la-
vaggio, ...).

9
i

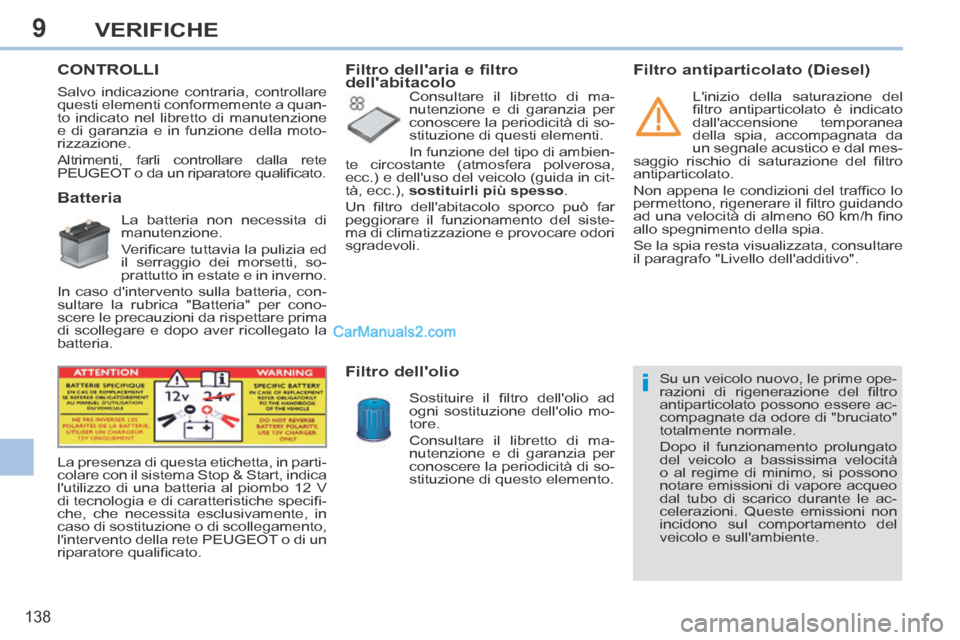

138
VERIFICHE
CONTROLLI
Batteria
La batteria non necessita di
manutenzione.
Verifi care tuttavia la pulizia ed
il serraggio dei morsetti, so-
prattutto in estate e in inverno.
In caso d'intervento sulla batteria, con-
sultare la rubrica "Batteria" per cono-
scere le precauzioni da rispettare prima
di scollegare e dopo aver ricollegato la
batteria.
Filtro dell'aria e filtro
dell'abitacolo
Consultare il libretto di ma-
nutenzione e di garanzia per
conoscere la periodicità di so-
stituzione di questi elementi.
In funzione del tipo di ambien-
te circostante (atmosfera polverosa,
ecc.) e dell'uso del veicolo (guida in cit-
tà, ecc.), sostituirli più spesso .
Un fi ltro dell'abitacolo sporco può far
peggiorare il funzionamento del siste-
ma di climatizzazione e provocare odori
sgradevoli.
Filtro dell'olio
Sostituire il fi ltro dell'olio ad
ogni sostituzione dell'olio mo-
tore.
Consultare il libretto di ma-
nutenzione e di garanzia per
conoscere la periodicità di so-
stituzione di questo elemento.
La presenza di questa etichetta, in parti-
colare con il sistema Stop & Start, indica
l'utilizzo di una batteria al piombo 12 V
di tecnologia e di caratteristiche specifi -
che, che necessita esclusivamente, in
caso di sostituzione o di scollegamento,
l'intervento della rete PEUGEOT o di un
riparatore qualifi cato.
Filtro antiparticolato (Diesel)
Su un veicolo nuovo, le prime ope-
razioni di rigenerazione del fi ltro
antiparticolato possono essere ac-
compagnate da odore di "bruciato"
totalmente normale.
Dopo il funzionamento prolungato
del veicolo a bassissima velocità
o al regime di minimo, si possono
notare emissioni di vapore acqueo
dal tubo di scarico durante le ac-
celerazioni. Queste emissioni non
incidono sul comportamento del
veicolo e sull'ambiente. L'inizio della saturazione del
fi ltro antiparticolato è indicato
dall'accensione temporanea
della spia, accompagnata da
un segnale acustico e dal mes-
saggio rischio di saturazione del fi ltro
antiparticolato.
Non appena le condizioni del traffi co lo
permettono, rigenerare il fi ltro guidando
ad una velocità di almeno 60 km/h fi no
allo spegnimento della spia.
Se la spia resta visualizzata, consultare
il paragrafo "Livello dell'additivo".
Salvo indicazione contraria, controllare
questi elementi conformemente a quan-
to indicato nel libretto di manutenzione
e di garanzia e in funzione della moto-
rizzazione.
Altrimenti, farli controllare dalla rete
PEUGEOT o da un riparatore qualifi cato.
