2014 OPEL ZAFIRA C Sürücü El Kitabı (in Turkish)

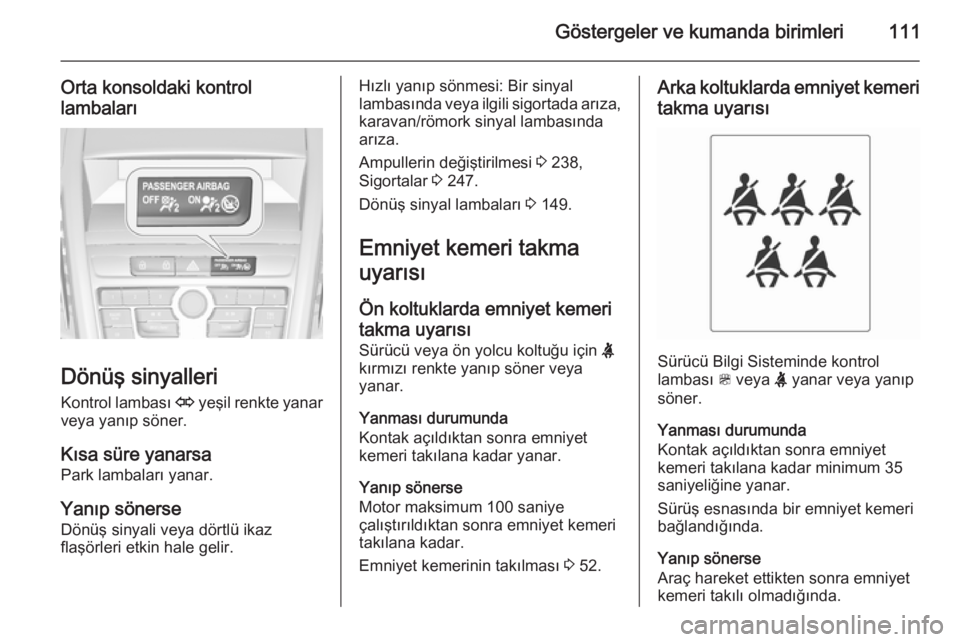

Göstergeler ve kumanda birimleri111
Orta konsoldaki kontrol
lambaları
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa
Park lambaları yanar.
Yanıp sönerse
Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza, karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 238,
Sigortalar 3 247.
Dönüş sinyal lambaları 3 149.
Emniyet kemeri takma
uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı Sürücü veya ön yolcu koltuğu için X
kırmızı renkte yanıp söner veya yanar.
Yanması durumunda
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Emniyet kemerinin takılması 3 52.Arka koltuklarda emniyet kemeri
takma uyarısı
Sürücü Bilgi Sisteminde kontrol
lambası > veya X yanar veya yanıp
söner.
Yanması durumunda
Kontak açıldıktan sonra emniyet
kemeri takılana kadar minimum 35
saniyeliğine yanar.
Sürüş esnasında bir emniyet kemeri
bağlandığında.
Yanıp sönerse
Araç hareket ettikten sonra emniyet kemeri takılı olmadığında.

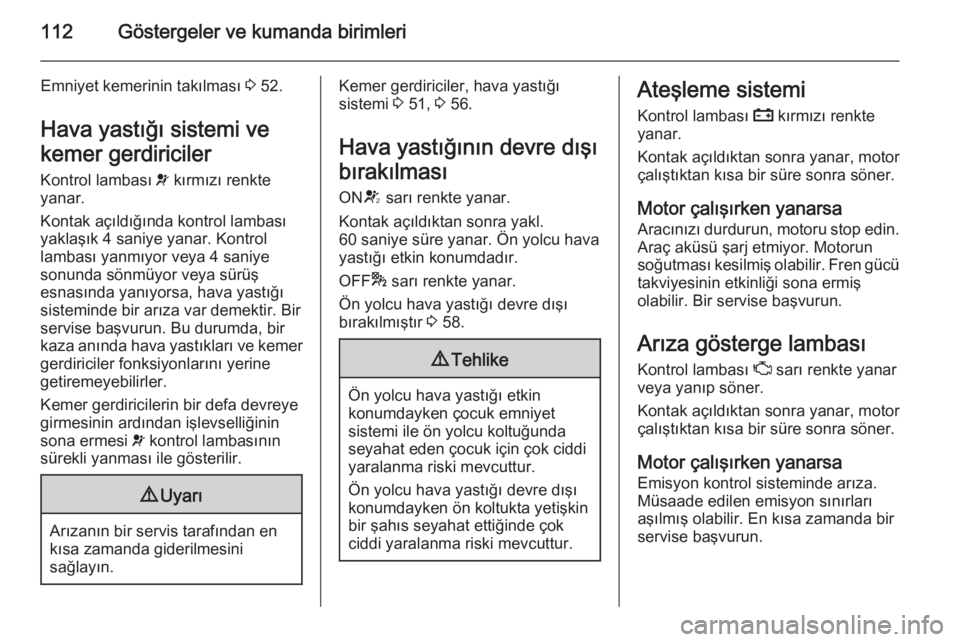

112Göstergeler ve kumanda birimleri
Emniyet kemerinin takılması 3 52.
Hava yastığı sistemi ve
kemer gerdiriciler
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Kontrol
lambası yanmıyor veya 4 saniye
sonunda sönmüyor veya sürüş
esnasında yanıyorsa, hava yastığı
sisteminde bir arıza var demektir. Bir
servise başvurun. Bu durumda, bir
kaza anında hava yastıkları ve kemer
gerdiriciler fonksiyonlarını yerine
getiremeyebilirler.
Kemer gerdiricilerin bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Kemer gerdiriciler, hava yastığı sistemi 3 51, 3 56.
Hava yastığının devre dışı
bırakılması ON V sarı renkte yanar.
Kontak açıldıktan sonra yakl.
60 saniye süre yanar. Ön yolcu hava
yastığı etkin konumdadır.
OFF * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır 3 58.9 Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası
Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.

Göstergeler ve kumanda birimleri113
Motor çalışırken yanıp sönerseKatalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise başvurun.
"En kısa sürede bir servise başvurun" ikazı
Kontrol lambası g sarı renkte
yanar.
Ayrıca bir uyarı mesajı veya uyarı
kodu görüntülenir.
Aracın servis/bakıma ihtiyacı vardır. Bir servise başvurun.
Araç mesajları 3 125.
Fren ve debriyaj sistemi
Fren ve debriyaj hidroliği
seviyesi Kontrol lambası R kırmızı renkte
yanar.Fren ve debriyaj hidroliği seviyesi çok
düşük 3 235.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Kontak açıldığında, park (el) freni
çekili ise kontrol lambası yanar
3 179.
Pedala basın
Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Motoru çalıştırmak için debriyaj
pedalına basılmalıdır.
Stop-start sistemi 3 166.
Yanması durumunda
Elektrikli park frenini çözmek için fren pedalına basılması gerekir 3 179.
Yanıp sönerse
Motoru çalıştırmak için debriyaj
pedalına basılmalıdır 3 165.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda
Elektrikli park freni devrededir
3 179.
Yanıp sönerse
Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye
alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde
arıza Kontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 179.

114Göstergeler ve kumanda birimleri
Yanıp sönerse
Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS) Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 178.
Vites yükseltme
Yakıt tasarrufu için vites büyültme
önerildiğinde, [ bir kontrol lambası
olarak yeşil renkte yanar veya üst
düzey göstergeli veya üst düzey
kombi göstergeli Sürücü Bilgi
Sisteminde bir sembol görünür.
Bazı versiyonlarda, vites değiştirme
göstergesi Sürücü Bilgi Sisteminde
(Driver Information Center) tam ekran
olarak görünür.
EcoFlex sürüş asistanı 3 129.
Servo direksiyon
Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar Sistem aşırı şekilde ısındığındandireksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 166.Direksiyon desteği devre dışı ise
yanar Servo direksiyon sisteminde arıza. Bir
servise başvurun.
Şerit değiştirme uyarısı Kontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır
konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği tespit etmiş demektir.
Ultrasonik park sensörleri
Kontrol lambası r sarı renkte
yanar.
Sistemde hata var anlamına gelir
veya
Söz konusu arıza, kirlenme,
buzlanma veya kar nedeni ile
kaplanmış sensörlerden dolayıdır

Göstergeler ve kumanda birimleri115
veya
Dış kaynaklı ultrasonik ses kaynakları
nedeni ile meydana gelebilir. Eğer
arıza nedeni ortadan kalkarsa, o
zaman sistem normal şartlardaki gibi
çalışmaya devam eder.
Sistemdeki arızanın bir servis
tarafından giderilmesini sağlayın.
Ultrasonik park sensörleri 3 200.
Elektronik Stabilite
Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü
ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.Arızanın bir servis tarafından
giderilmesini sağlayın.
Yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik denge kontrolü 3 181,
Çekiş kontrol sistemi 3 181.
Çekiş kontrol sistemi
kapalı Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma Kontrol lambası ! sarı renkte yanar.
Ön ısıtma etkinleştirilmiştir. Sadece
dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Dizel partikül filtresiKontrol lambası % sarı renkte yanar
veya yanıp söner.Dizel partikül filtresinin temizlenmesi
gerekir.
Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına düşmesine müsaade etmeyin.
Yanması durumunda
Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse Filtre maksimum dolum seviyesine
ulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 169, Stop-start
sistemi 3 166.
AdBlue Kontrol lambası Y sarı renkte yanar
veya yanıp söner.

116Göstergeler ve kumanda birimleri
Yanması durumunda
Bir sonraki yeniden çalıştırmayla
birlikte maksimum sınır 100 km/sa ile
sınırlandırılacak.
Yanıp sönerse
Maksimum hızın, yeniden
çalıştırmanın engellenmesine varan
seviyede daha da sınırlandırılması.
AdBlue 3 171.
Lastik basıncı kontrol
sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Lastik basınç kaybı. Aracı derhal
durdurun ve lastik basıncını kontrol
edin.Yanıp sönerse
Sistemde hata vardır veya basınç
sensörüne sahip olmayan bir lastik
takılmıştır (örneğin yedek lastik).
60 - 90 saniye sonra kontrol lambası
sürekli yanmaya devam eder. Bir
servise başvurun.
Motor yağ basıncı
Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.
3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.9 Uyarı
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha
fazla kuvvet uygulamak gerekir.
Autostop esnasında fren servo
birimi hala çalışır durumda
olacaktır.
Araç dururken anahtarı
çıkartmayın, aksi takdirde
direksiyon simidi kilidi
beklenmedik bir şekilde
kilitlenecektir.
Servise başvurmadan önce yağ
seviyesini kontrol edin 3 232.
Düşük yakıt seviyesi Kontrol lambası i sarı renkte yanar
veya yanıp söner.

Göstergeler ve kumanda birimleri117
Yanması durumunda
Yakıt deposundaki yakıt seviyesi çok düşüktür.
Yanıp sönerse
Yakıt kalmamıştır. Vakit
kaybetmeden yakıt doldurun. Hiçbir
zaman depoyu tamamen
boşaltmayın.
Katalitik konvertör 3 170.
Dizel yakıt sistemi havasının alınması 3 237.
Elektronik şifreli devre
kesici (Immobilizer)
d kontrol lambası sarı renkte yanıp
söner.
Elektronik şifreli devre kesme
sisteminde arıza var demektir. Motor
çalıştırılamaz.
Düşürülmüş motor gücü Kontrol lambası # sarı renkte yanar.
Motor gücü kısıtlıdır. Bir servise
başvurun.Dış aydınlatma
Kontrol lambası 8 yeşil renkte
yanar.
Dış aydınlatma lamları (farlar) açık
3 141.
Uzun huzmeli far Kontrol lambası C mavi renkte
yanar.
Uzun huzmeli far açık iken, selektör
3 142 veya uzun huzmeli far akıllı
ışık menzili veya uzun huzmeli far
asistanı açık iken yanar 3 145.
Uzun huzmeli far asistanı
Kontrol lambası l yeşil renkte
yanar.
Uzun huzmeli far asistanı veya akıllı
ışık menzili etkin 3 143, 3 145.
Sürüşe duyarlı ön farlar
(AFL) Kontrol lambası f sarı renkte yanar
veya yanıp söner.Yanması durumunda
Sistemde hata olduğu anlamına gelir.
Bir servise başvurun.
Yanıp sönerse
Sistem simetrik kısa huzmeli fara
ayarlanmıştır.
Kontrol lambası f kontak açıldıktan
sonra sistemin etkinleştirildiğini
hatırlatmak için yaklaşık 4 saniye
süresince yanıp söner 3 144.
Farın otomatik olarak açılması
3 142.
Sis farı Kontrol lambası > yeşil renkte yanar.
Ön sis farları açık 3 149.
Arka sis lambası Kontrol lambası r sarı renkte yanar.
Arka sis lambası açık 3 149.

118Göstergeler ve kumanda birimleriYıkama sıvısı seviyesi
düşük Kontrol lambası G sarı renkte yanar.
Yıkama sıvısı seviyesi düşüktür.
Cam yıkama sıvısı 3 235.
Hız Sabitleme Sistemi
Kontrol lambası m beyaz veya yeşil
renkte yanar.
Beyaz renkte yanarsa
Sistem etkin konumdadır.
Yeşil renkte yanarsa
Hız Sabitleme Sistemi aktif.
Cruise control 3 184.
Ayarlanabilir hız sabitleyici Kontrol lambası m beyaz veya yeşil
renkte yanar.
Beyaz renkte yanarsa Sistem etkin konumdadır.Yeşil renkte yanarsa
Ayarlanabilir hız sabitleyici aktif.
Ayarlanabilir hız sabitleyici 3 187.
Önde araç tespit edildi Kontrol lambası A yeşil renkte yanar.
Önde aynı şeritte bir araç tespit edildi.
Ayarlanabilir hız sabitleyici 3 187,
Önden çarpışma alarmı 3 194.
Kapı açık
Kontrol lambası h kırmızı renkte
yanar.
Bir kapı veya bagaj kapağı açıktır.Bilgi ekranı
Sürücü bilgi sistemi (Driver
Information Center) Sürücü Bilgi Sistemi (DIC) gösterge
panelinde kilometre saati ile motor
devir saati arasında bulunmaktadır.
Orta düzey gösterge, üst düzey
gösterge veya üst düzey kombi
gösterge yardımıyla kullanılabilir.
Orta düzey göstergede gösterilenler:
■ toplam kilometre sayacı
■ seyir kilometre sayacı
■ bazı kontrol lambaları
