Araç bakımı247

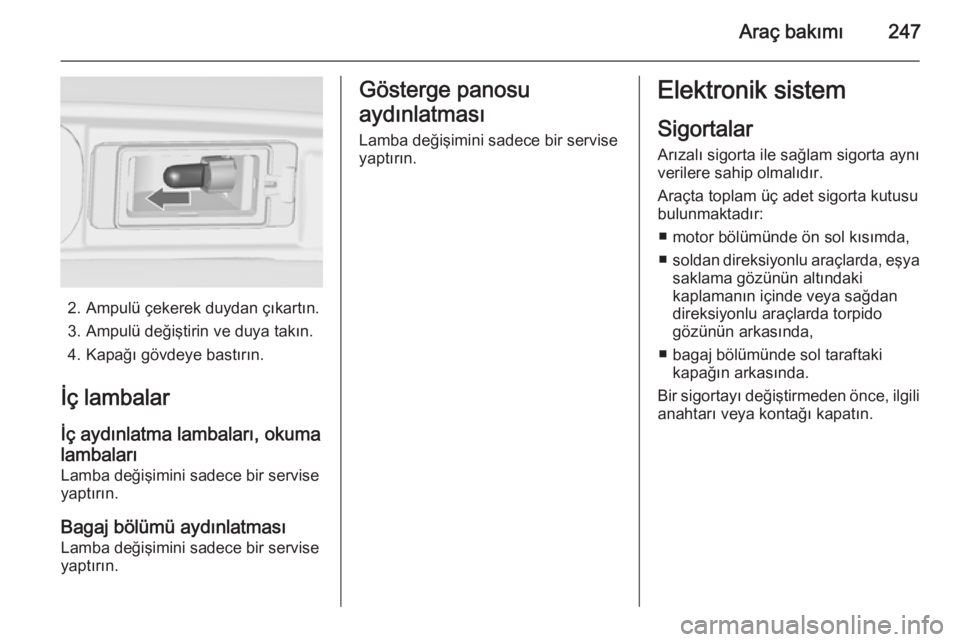

2. Ampulü çekerek duydan çıkartın.3. Ampulü değiştirin ve duya takın.
4. Kapağı gövdeye bastırın.
İç lambalar İç aydınlatma lambaları, okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu
aydınlatması
Lamba değişimini sadece bir servise yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
■ motor bölümünde ön sol kısımda,■ soldan direksiyonlu araçlarda, eşya
saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında,
■ bagaj bölümünde sol taraftaki kapağın arkasında.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.

248Araç bakımı

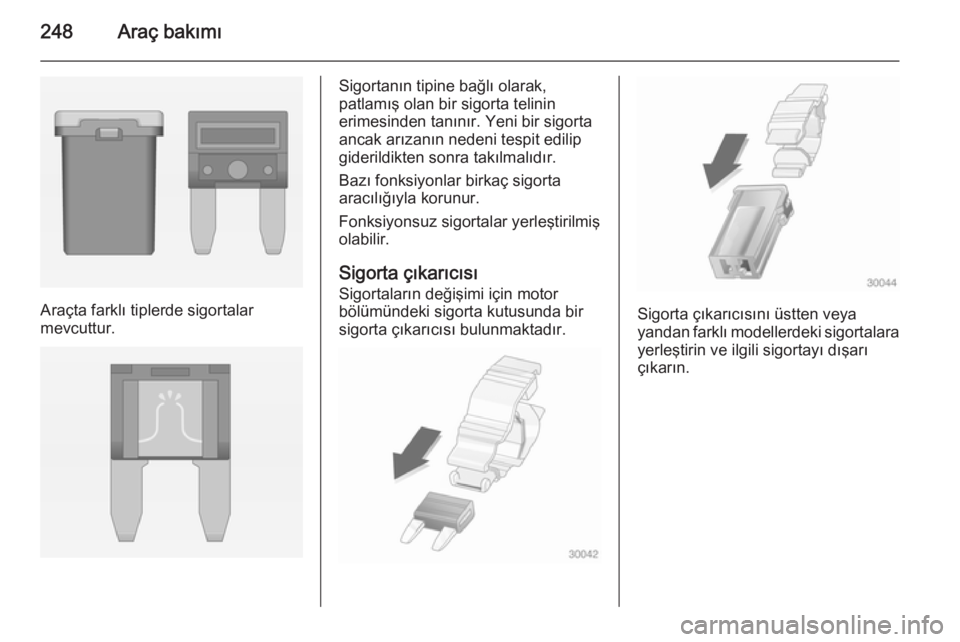

Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

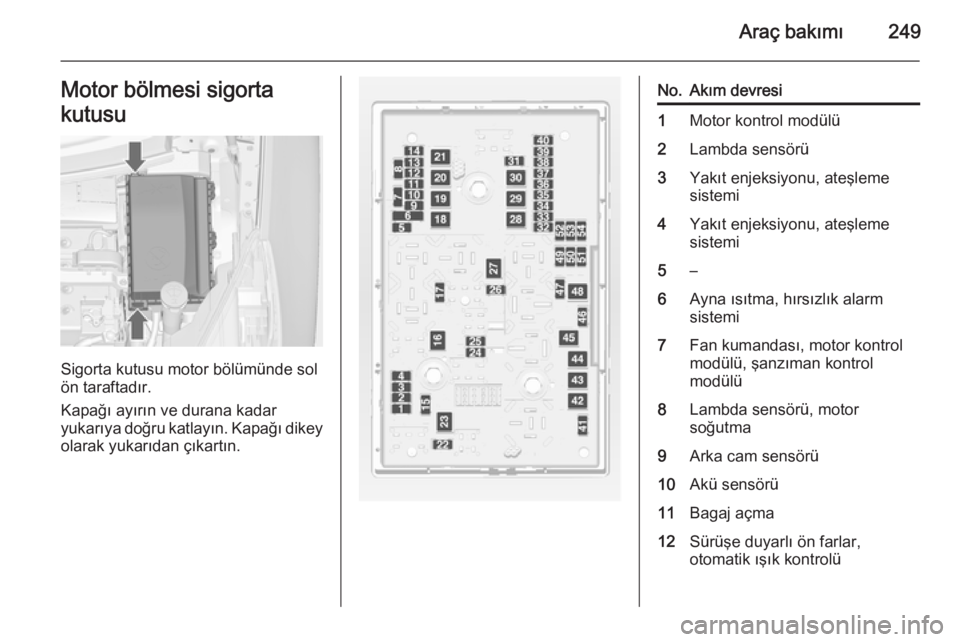

Araç bakımı249Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Ayna ısıtma, hırsızlık alarm
sistemi7Fan kumandası, motor kontrol
modülü, şanzıman kontrol
modülü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Akü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü

250Araç bakımı

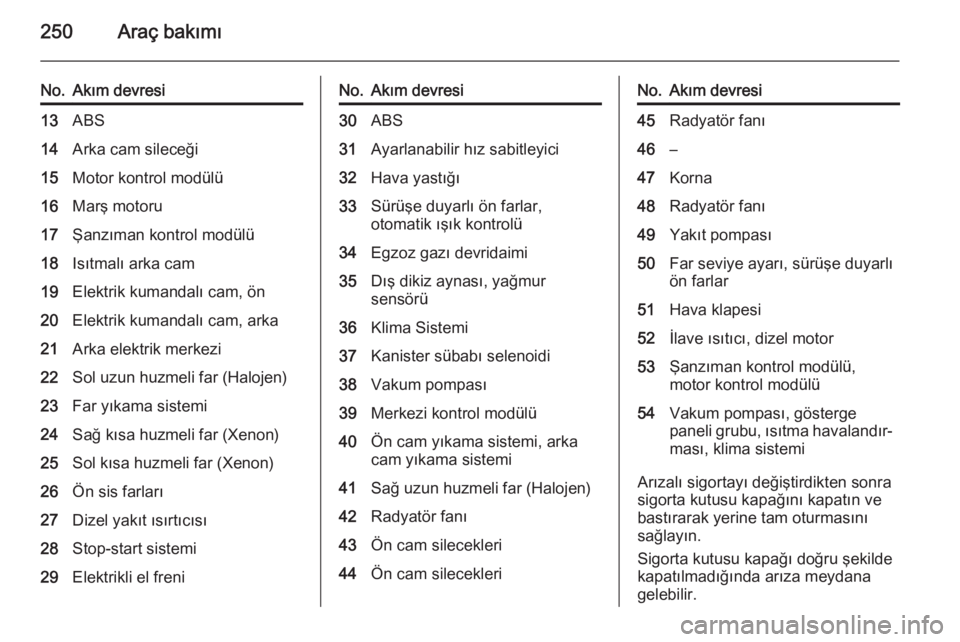

No.Akım devresi13ABS14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Stop-start sistemi29Elektrikli el freniNo.Akım devresi30ABS31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü34Egzoz gazı devridaimi35Dış dikiz aynası, yağmur
sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi, arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleriNo.Akım devresi45Radyatör fanı46–47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı, sürüşe duyarlı
ön farlar51Hava klapesi52İlave ısıtıcı, dizel motor53Şanzıman kontrol modülü,
motor kontrol modülü54Vakum pompası, gösterge
paneli grubu, ısıtma havalandır‐ ması, klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

Araç bakımı251Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.

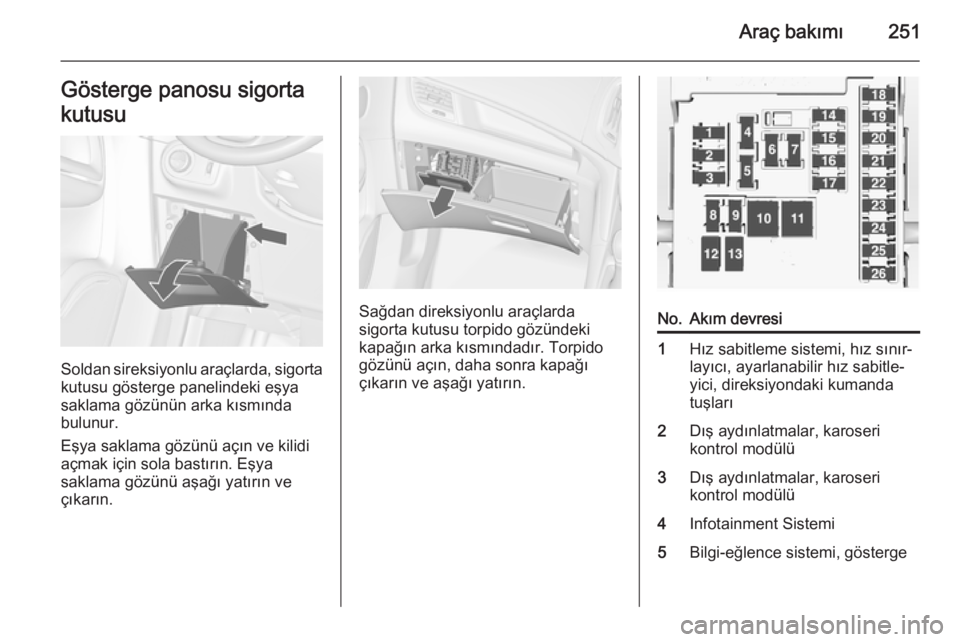

No.Akım devresi1Hız sabitleme sistemi, hız sınır‐
layıcı, ayarlanabilir hız sabitle‐
yici, direksiyondaki kumanda
tuşları2Dış aydınlatmalar, karoseri
kontrol modülü3Dış aydınlatmalar, karoseri
kontrol modülü4Infotainment Sistemi5Bilgi-eğlence sistemi, gösterge

252Araç bakımı

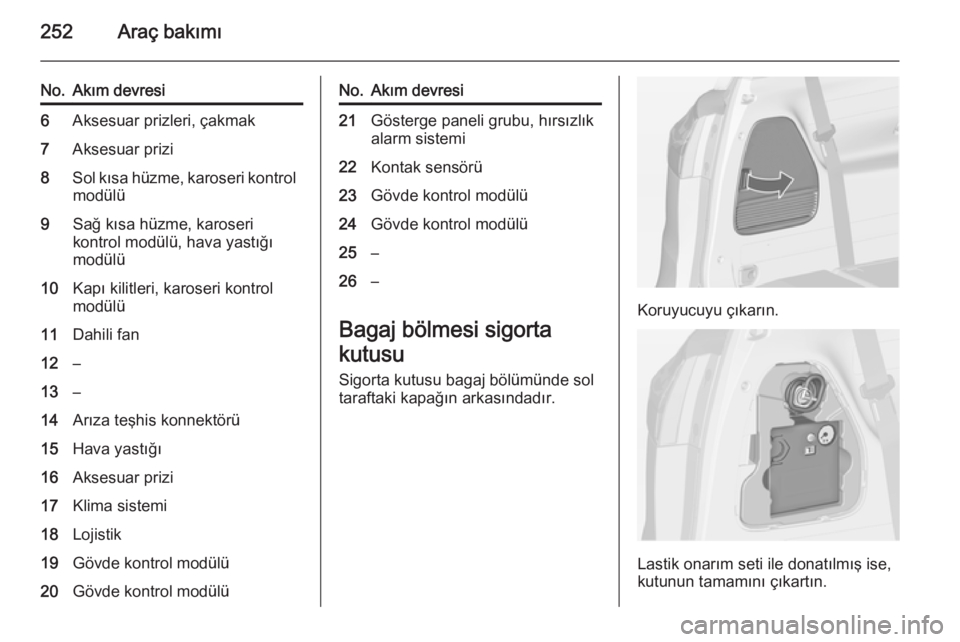

No.Akım devresi6Aksesuar prizleri, çakmak7Aksesuar prizi8Sol kısa hüzme, karoseri kontrolmodülü9Sağ kısa hüzme, karoseri
kontrol modülü, hava yastığı
modülü10Kapı kilitleri, karoseri kontrol
modülü11Dahili fan12–13–14Arıza teşhis konnektörü15Hava yastığı16Aksesuar prizi17Klima sistemi18Lojistik19Gövde kontrol modülü20Gövde kontrol modülüNo.Akım devresi21Gösterge paneli grubu, hırsızlık
alarm sistemi22Kontak sensörü23Gövde kontrol modülü24Gövde kontrol modülü25–26–
Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.
Lastik onarım seti ile donatılmış ise,
kutunun tamamını çıkartın.

Araç bakımı253
Sigorta tanımlamalarıNo.Akım devresi1–2Karavan/römork çıkışı3Park asistanı4Seçici katalitik redüksiyon
sistemi5–6–7Elektrik kuamndalı koltuk8–9Seçici katalitik redüksiyon
sistemi10Nitrojen oksit sensörü11Karavan/römork modülü,
karavan/römork soketi12Karavan/römork modülü13Karavan/römork çıkışı14–15–No.Akım devresi16İç ayna, arka görüş kamerası17Aksesuar prizi18–19Direksiyon ısıtıcısı20Stor perde21Isıtmalı ön koltuklar22–23–24Seçici katalitik redüksiyon
sistemi25–26–27–28–29–30–

254Araç bakımı

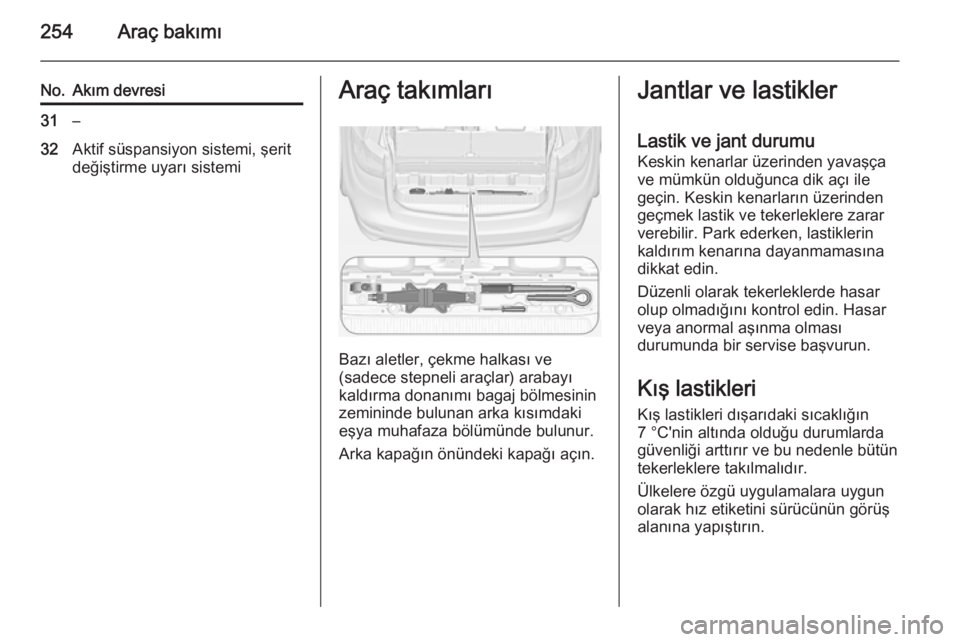

No.Akım devresi31–32Aktif süspansiyon sistemi, şeritdeğiştirme uyarı sistemiAraç takımları
Bazı aletler, çekme halkası ve
(sadece stepneli araçlar) arabayı
kaldırma donanımı bagaj bölmesinin
zemininde bulunan arka kısımdaki
eşya muhafaza bölümünde bulunur.
Arka kapağın önündeki kapağı açın.
Jantlar ve lastikler
Lastik ve jant durumu Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri
Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
