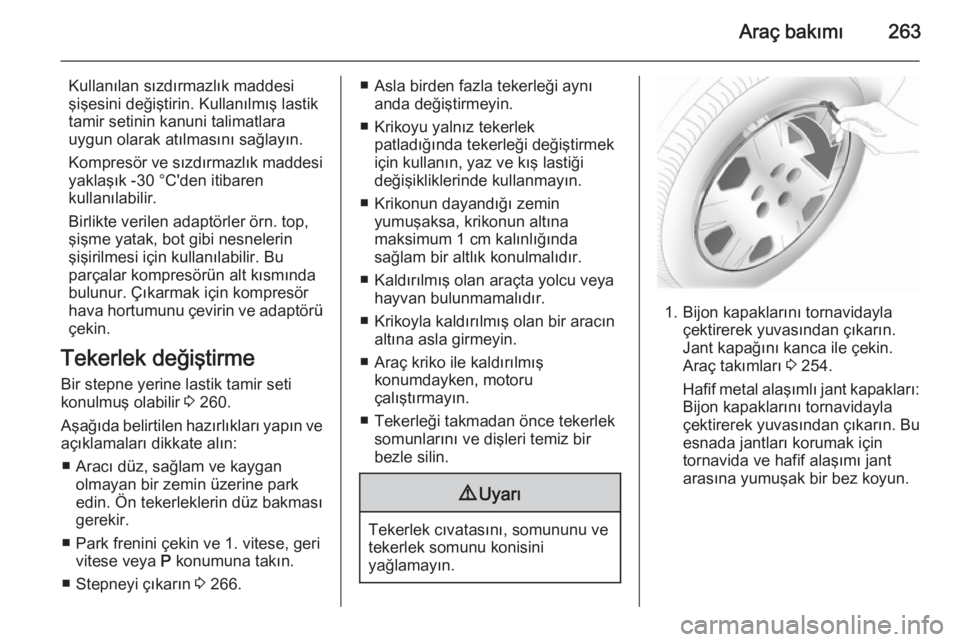

Araç bakımı263
Kullanılan sızdırmazlık maddesi
şişesini değiştirin. Kullanılmış lastik tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.
Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den itibaren
kullanılabilir.
Birlikte verilen adaptörler örn. top,
şişme yatak, bot gibi nesnelerin şişirilmesi için kullanılabilir. Bu
parçalar kompresörün alt kısmında bulunur. Çıkarmak için kompresör
hava hortumunu çevirin ve adaptörü
çekin.
Tekerlek değiştirme
Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 260.
Aşağıda belirtilen hazırlıkları yapın ve
açıklamaları dikkate alın:
■ Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz bakması
gerekir.
■ Park frenini çekin ve 1. vitese, geri vitese veya P konumuna takın.
■ Stepneyi çıkarın 3 266.■ Asla birden fazla tekerleği aynı
anda değiştirmeyin.
■ Krikoyu yalnız tekerlek patladığında tekerleği değiştirmek
için kullanın, yaz ve kış lastiği
değişikliklerinde kullanmayın.
■ Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
■ Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
■ Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
■ Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
■ Tekerleği takmadan önce tekerlek somunlarını ve dişleri temiz bir
bezle silin.9 Uyarı
Tekerlek cıvatasını, somununu ve
tekerlek somunu konisini
yağlamayın.
1. Bijon kapaklarını tornavidayla çektirerek yuvasından çıkarın.
Jant kapağını kanca ile çekin.
Araç takımları 3 254.
Hafif metal alaşımlı jant kapakları: Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.

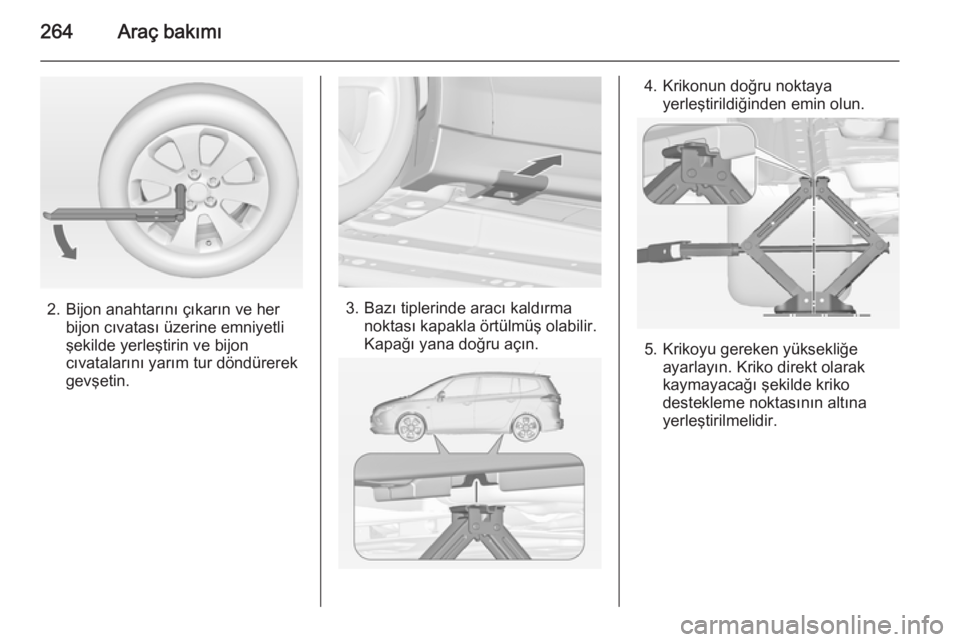

264Araç bakımı
2. Bijon anahtarını çıkarın ve herbijon cıvatası üzerine emniyetli
şekilde yerleştirin ve bijon
cıvatalarını yarım tur döndürerek
gevşetin.3. Bazı tiplerinde aracı kaldırma noktası kapakla örtülmüş olabilir.
Kapağı yana doğru açın.
4. Krikonun doğru noktaya yerleştirildiğinden emin olun.
5. Krikoyu gereken yüksekliğe ayarlayın. Kriko direkt olarakkaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.

Araç bakımı265
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
6. Bijon cıvatalarını gevşetin.
7. Tekerleği değiştirin. Stepne 3 266.
8. Bijon cıvatalarını takın.
9. Aracı indirin.
10. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
140 Nm'dir.
11. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
12. Aracı kaldırma noktasının kapağını takın.
13. Değiştirilen tekerleği 3 266 ve
araç takımlarını kaldırın 3 254.
14. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
bijonlarının sıkma torkunu kontrol
edin.
En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.Kaldırma platformu için kriko
noktası
Kaldırma platformunun merkezi
olarak eşiğin girintisinin altındaki arka
kol pozisyonu.

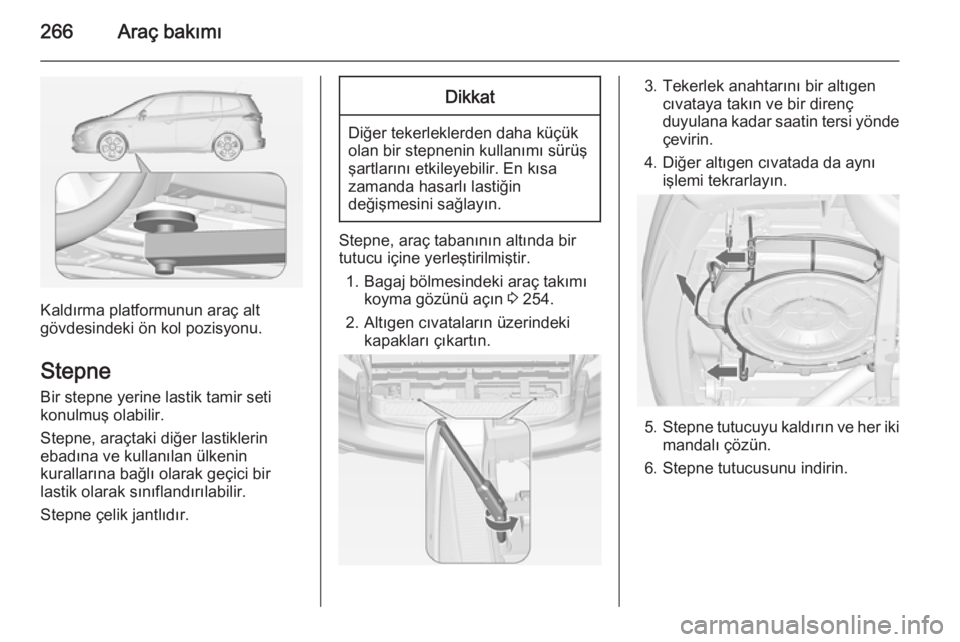

266Araç bakımı
Kaldırma platformunun araç alt
gövdesindeki ön kol pozisyonu.
Stepne Bir stepne yerine lastik tamir seti
konulmuş olabilir.
Stepne, araçtaki diğer lastiklerin
ebadına ve kullanılan ülkenin
kurallarına bağlı olarak geçici bir lastik olarak sınıflandırılabilir.
Stepne çelik jantlıdır.
Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Stepne, araç tabanının altında bir
tutucu içine yerleştirilmiştir.
1. Bagaj bölmesindeki araç takımı koyma gözünü açın 3 254.
2. Altıgen cıvataların üzerindeki kapakları çıkartın.
3. Tekerlek anahtarını bir altıgen cıvataya takın ve bir direnç
duyulana kadar saatin tersi yönde çevirin.
4. Diğer altıgen cıvatada da aynı işlemi tekrarlayın.
5.Stepne tutucuyu kaldırın ve her iki
mandalı çözün.
6. Stepne tutucusunu indirin.

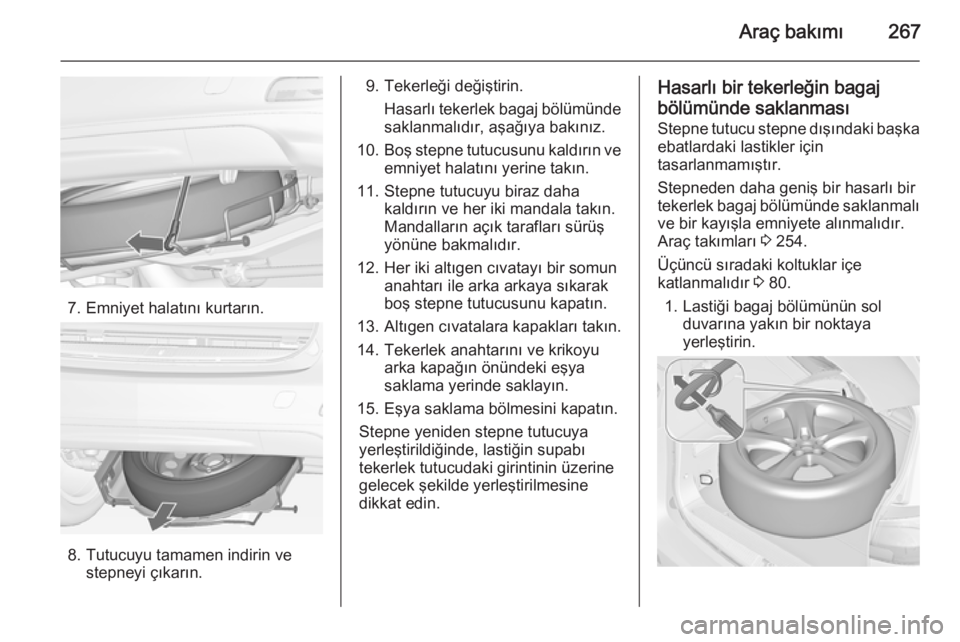

Araç bakımı267
7. Emniyet halatını kurtarın.
8. Tutucuyu tamamen indirin vestepneyi çıkarın.
9. Tekerleği değiştirin.
Hasarlı tekerlek bagaj bölümünde
saklanmalıdır, aşağıya bakınız.
10. Boş stepne tutucusunu kaldırın ve
emniyet halatını yerine takın.
11. Stepne tutucuyu biraz daha kaldırın ve her iki mandala takın.
Mandalların açık tarafları sürüş
yönüne bakmalıdır.
12. Her iki altıgen cıvatayı bir somun anahtarı ile arka arkaya sıkarak
boş stepne tutucusunu kapatın.
13. Altıgen cıvatalara kapakları takın.
14. Tekerlek anahtarını ve krikoyu arka kapağın önündeki eşya
saklama yerinde saklayın.
15. Eşya saklama bölmesini kapatın. Stepne yeniden stepne tutucuya
yerleştirildiğinde, lastiğin supabı
tekerlek tutucudaki girintinin üzerine
gelecek şekilde yerleştirilmesine
dikkat edin.Hasarlı bir tekerleğin bagaj
bölümünde saklanması
Stepne tutucu stepne dışındaki başka
ebatlardaki lastikler için
tasarlanmamıştır.
Stepneden daha geniş bir hasarlı bir tekerlek bagaj bölümünde saklanmalı ve bir kayışla emniyete alınmalıdır.Araç takımları 3 254.
Üçüncü sıradaki koltuklar içe
katlanmalıdır 3 80.
1. Lastiği bagaj bölümünün sol duvarına yakın bir noktaya
yerleştirin.

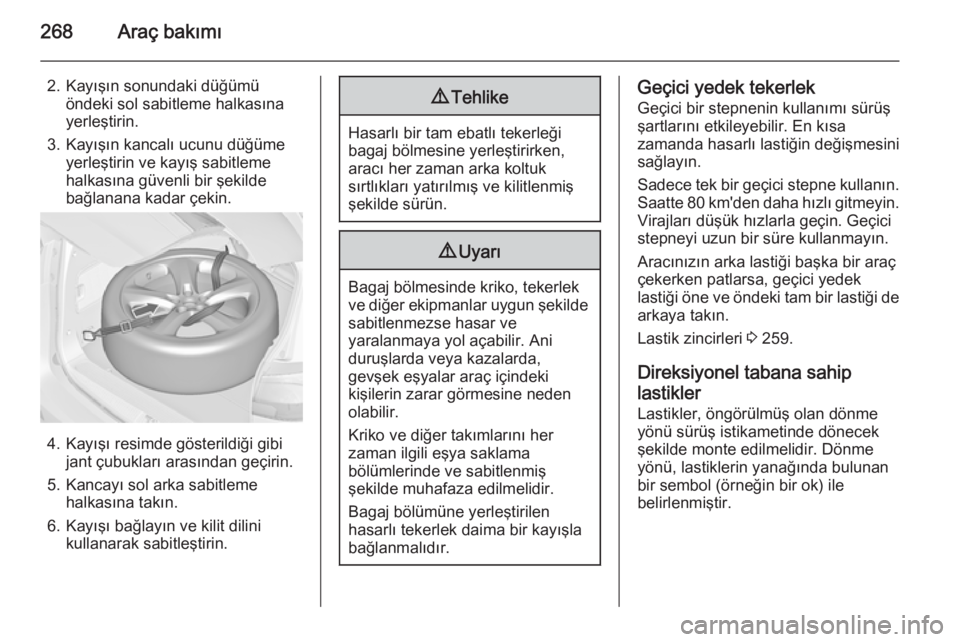

268Araç bakımı
2. Kayışın sonundaki düğümüöndeki sol sabitleme halkasına
yerleştirin.
3. Kayışın kancalı ucunu düğüme yerleştirin ve kayış sabitleme
halkasına güvenli bir şekilde
bağlanana kadar çekin.
4. Kayışı resimde gösterildiği gibi jant çubukları arasından geçirin.
5. Kancayı sol arka sabitleme halkasına takın.
6. Kayışı bağlayın ve kilit dilini kullanarak sabitleştirin.
9 Tehlike
Hasarlı bir tam ebatlı tekerleği
bagaj bölmesine yerleştirirken,
aracı her zaman arka koltuk
sırtlıkları yatırılmış ve kilitlenmiş
şekilde sürün.
9 Uyarı
Bagaj bölmesinde kriko, tekerlek
ve diğer ekipmanlar uygun şekilde sabitlenmezse hasar ve
yaralanmaya yol açabilir. Ani
duruşlarda veya kazalarda,
gevşek eşyalar araç içindeki
kişilerin zarar görmesine neden
olabilir.
Kriko ve diğer takımlarını her
zaman ilgili eşya saklama
bölümlerinde ve sabitlenmiş
şekilde muhafaza edilmelidir.
Bagaj bölümüne yerleştirilen
hasarlı tekerlek daima bir kayışla
bağlanmalıdır.
Geçici yedek tekerlek
Geçici bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin değişmesini
sağlayın.
Sadece tek bir geçici stepne kullanın. Saatte 80 km'den daha hızlı gitmeyin.
Virajları düşük hızlarla geçin. Geçici
stepneyi uzun bir süre kullanmayın.
Aracınızın arka lastiği başka bir araç
çekerken patlarsa, geçici yedek
lastiği öne ve öndeki tam bir lastiği de
arkaya takın.
Lastik zincirleri 3 259.
Direksiyonel tabana sahip
lastikler
Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.

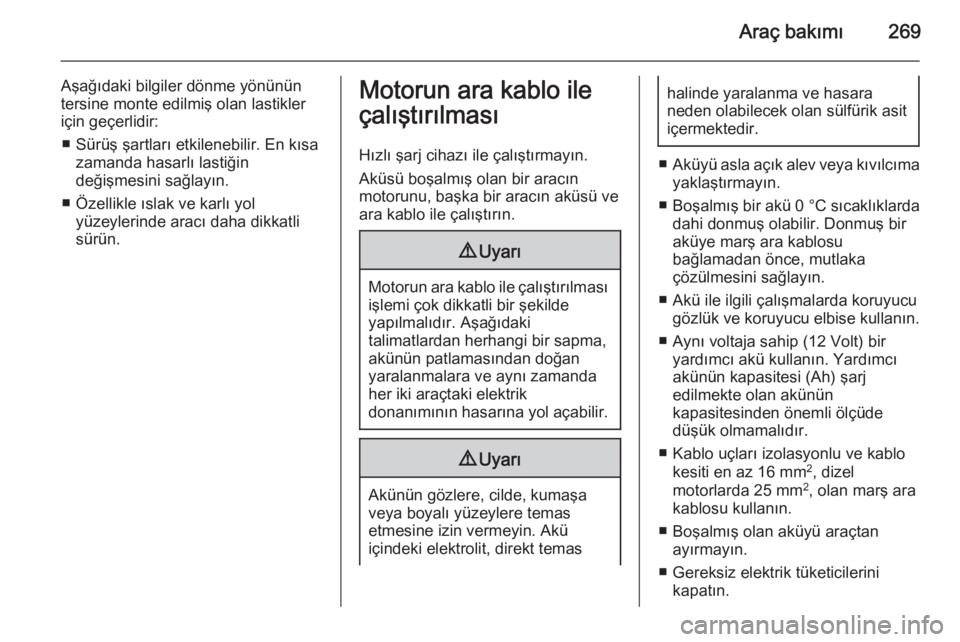

Araç bakımı269
Aşağıdaki bilgiler dönme yönünün
tersine monte edilmiş olan lastikler
için geçerlidir:
■ Sürüş şartları etkilenebilir. En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.
■ Özellikle ıslak ve karlı yol yüzeylerinde aracı daha dikkatlisürün.Motorun ara kablo ile
çalıştırılması
Hızlı şarj cihazı ile çalıştırmayın.
Aküsü boşalmış olan bir aracın
motorunu, başka bir aracın aküsü ve
ara kablo ile çalıştırın.9 Uyarı
Motorun ara kablo ile çalıştırılması
işlemi çok dikkatli bir şekilde
yapılmalıdır. Aşağıdaki
talimatlardan herhangi bir sapma,
akünün patlamasından doğan
yaralanmalara ve aynı zamanda
her iki araçtaki elektrik
donanımının hasarına yol açabilir.
9 Uyarı
Akünün gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin. Akü
içindeki elektrolit, direkt temas
halinde yaralanma ve hasara
neden olabilecek olan sülfürik asit
içermektedir.
■ Aküyü asla açık alev veya kıvılcıma
yaklaştırmayın.
■ Boşalmış bir akü 0 °C sıcaklıklarda
dahi donmuş olabilir. Donmuş bir
aküye marş ara kablosu
bağlamadan önce, mutlaka
çözülmesini sağlayın.
■ Akü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu elbise kullanın.
■ Aynı voltaja sahip (12 Volt) bir yardımcı akü kullanın. Yardımcı
akünün kapasitesi (Ah) şarj
edilmekte olan akünün
kapasitesinden önemli ölçüde
düşük olmamalıdır.
■ Kablo uçları izolasyonlu ve kablo kesiti en az 16 mm 2
, dizel
motorlarda 25 mm 2
, olan marş ara
kablosu kullanın.
■ Boşalmış olan aküyü araçtan ayırmayın.
■ Gereksiz elektrik tüketicilerini kapatın.

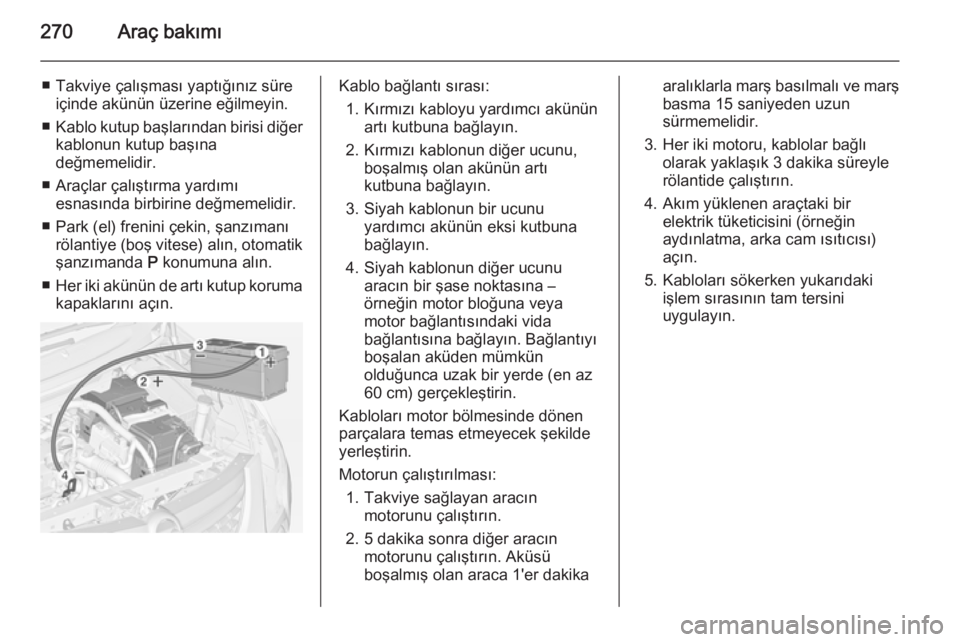

270Araç bakımı
■ Takviye çalışması yaptığınız süreiçinde akünün üzerine eğilmeyin.
■ Kablo kutup başlarından birisi diğer
kablonun kutup başına
değmemelidir.
■ Araçlar çalıştırma yardımı esnasında birbirine değmemelidir.
■ Park (el) frenini çekin, şanzımanı rölantiye (boş vitese) alın, otomatik
şanzımanda P konumuna alın.
■ Her iki akünün de artı kutup koruma
kapaklarını açın.Kablo bağlantı sırası:
1. Kırmızı kabloyu yardımcı akünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan akünün artıkutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı akünün eksi kutbuna
bağlayın.
4. Siyah kablonun diğer ucunu aracın bir şase noktasına –
örneğin motor bloğuna veya
motor bağlantısındaki vida
bağlantısına bağlayın. Bağlantıyı
boşalan aküden mümkün
olduğunca uzak bir yerde (en az 60 cm) gerçekleştirin.
Kabloları motor bölmesinde dönen
parçalara temas etmeyecek şekilde yerleştirin.
Motorun çalıştırılması: 1. Takviye sağlayan aracın motorunu çalıştırın.
2. 5 dakika sonra diğer aracın motorunu çalıştırın. Aküsü
boşalmış olan araca 1'er dakikaaralıklarla marş basılmalı ve marş
basma 15 saniyeden uzun
sürmemelidir.
3. Her iki motoru, kablolar bağlı olarak yaklaşık 3 dakika süreyle
rölantide çalıştırın.
4. Akım yüklenen araçtaki bir elektrik tüketicisini (örneğin
aydınlatma, arka cam ısıtıcısı)
açın.
5. Kabloları sökerken yukarıdaki işlem sırasının tam tersini
uygulayın.
