2014 OPEL ZAFIRA C Používateľská príručka (in Slovak)

Sedadlá, zádržné prvky63
1=Iba ak je deaktivovaný systém airbagov na sedadle predného spolucestujúceho. Ak pripevňujete detský záchytný
systém trojbodovým bezpečnostným pásom, výšku sedadla nastavte do najvyššej možnej polohy, aby sa
bezpečnostný pás vozidla viedol od horného ukotvenia smerom dopredu. Nastavujte sklon operadla sedadla do
vertikálnej polohy dovtedy, kým nebude bezpečnostný pás tesne priliehať k strane so zámkom.2=Sedadlo k dispozícii s upevňovacími sponami ISOFIX a Top-Tether 3 65.U=Všeobecne vhodná sedačka v spojení s trojbodovým bezpečnostným pásom.X=V tejto váhovej triede nie je povolený žiadny detský záchytný systém.
Prípustné možnosti pre inštaláciu detského záchytného systému ISOFIX
Hmotnostná triedaVeľkostná
triedaUpevnenie
Sedadlo
predného
spolujazdcaNa vonkajších
sedadlách v
druhom radeNa prostrednom
sedadle v druhom
radeNa sedadlách v
treťom radeSkupina 0: do 10 kgEISO/R1XILXXSkupina 0+: do 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXSkupina I: 9 až 18 kgDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXX

64Sedadlá, zádržné prvky
IL=Vhodné pre určité záchytné systémy ISOFIX v kategóriách „špecifické vozidlo“, „obmedzený“ alebo
„polouniverzálny“. Záchytný systém ISOFIX musí byť schválený pre špecifické typy vozidiel.IUF=Vhodné pre detské záchytné systémy ISOFIX obrátené v smere jazdy z univerzálnej kategórie schválené pre použitie v tejto hmotnostnej skupine.X=V tejto váhovej triede nie je povolený žiadny detský záchytný systém ISOFIX.
Veľkostné triedy a sedačky ISOFIX
A - ISO/F3=Detský záchytný systém obrátený dopredu pre deti maximálnej veľkosti v hmotnostnej triede 9 až 18 kg.B - ISO/F2=Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.B1 - ISO/F2X=Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.C - ISO/R3=Detský záchytný systém obrátený dozadu pre deti maximálnej veľkosti v hmotnostnej triede do 18 kg.D - ISO/R2=Detský záchytný systém obrátený dozadu pre menšie deti v hmotnostnej triede do 18 kg.E - ISO/R1=Detský záchytný systém obrátený dozadu pre mladé deti v hmotnostnej triede do 13 kg.

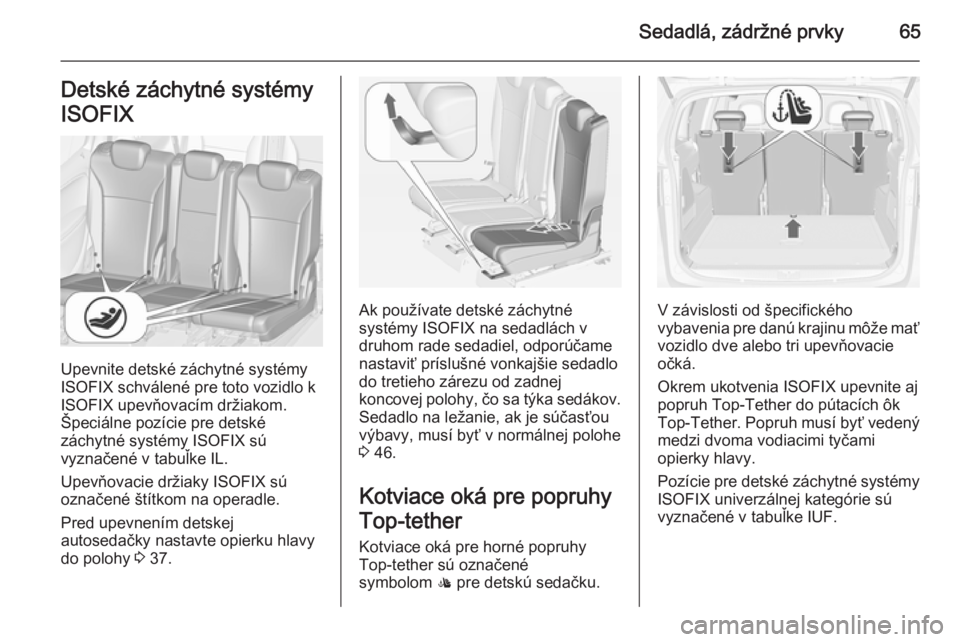

Sedadlá, zádržné prvky65Detské záchytné systémy
ISOFIX
Upevnite detské záchytné systémy
ISOFIX schválené pre toto vozidlo k
ISOFIX upevňovacím držiakom.
Špeciálne pozície pre detské
záchytné systémy ISOFIX sú
vyznačené v tabuľke IL.
Upevňovacie držiaky ISOFIX sú
označené štítkom na operadle.
Pred upevnením detskej
autosedačky nastavte opierku hlavy
do polohy 3 37.
Ak používate detské záchytné
systémy ISOFIX na sedadlách v
druhom rade sedadiel, odporúčame
nastaviť príslušné vonkajšie sedadlo
do tretieho zárezu od zadnej
koncovej polohy, čo sa týka sedákov.
Sedadlo na ležanie, ak je súčasťou
výbavy, musí byť v normálnej polohe
3 46.
Kotviace oká pre popruhy
Top‑tether
Kotviace oká pre horné popruhy
Top-tether sú označené
symbolom : pre detskú sedačku.V závislosti od špecifického
vybavenia pre danú krajinu môže mať
vozidlo dve alebo tri upevňovacie
očká.
Okrem ukotvenia ISOFIX upevnite aj popruh Top-Tether do pútacích ôk
Top-Tether . Popruh musí byť vedený
medzi dvoma vodiacimi tyčami
opierky hlavy.
Pozície pre detské záchytné systémy ISOFIX univerzálnej kategórie sú
vyznačené v tabuľke IUF.

66Úložná schránkaÚložná schránkaÚložné priestory........................... 66
Batožinový priestor ......................80
Systém strešných nosičov ...........95
Informácie o nakladaní ................96Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Úložný priestor na
prístrojovej doske
Pred informačným displejom na
prístrojovej doske sa nachádza
úložný priestor. Zatlačením otvorte jej
príklop.

Úložná schránka67Odkladacia schránka v
palubnej doske
Na strane spolujazdca sa nachádzajú dve odkladacie schránky v palubnejdoske.
Aby ste otvorili hornú odkladaciu
schránku, stlačte tlačidlo na ľavej
strane v otvorenej úložnej schránke.
Aby ste otvorili dolnú odkladaciu
schránku, potiahnite rukoväť.
Ak je vozidlo v pohybe, odkladacie
schránky v palubnej doske musia byť
zatvorené.
Držiaky nápojov
Predný držiak nápojov
Držiaky nápojov sa nachádzajú v
stredovej konzole medzi prednými
sedadlami.
Posuvný držiak nápojov v
lakťovej opierke FlexConsole
Držiak nápojov sa dá posúvať po
vodiacich koľajničkách v lakťovej
opierke FlexConsole alebo sa dá
úplne vybrať.
Pre posunutie stlačte rukoväť pred
držiakom nápojov.
Lakťová opierka 3 44.

68Úložná schránka
Demontáž držiaka nápojov
Potiahnite rukoväť pred držiakom
nápojov a vyberte ju vertikálne
smerom von z konzoly.
Pri montáži postupujte v opačnom
poradí.
Poznámky
Namontujte držiak na poháre v
smere zobrazenom v obrázku. V opačnom prípade sa držiak na
poháre nemusí zaistiť správne.
Zadný držiak nápojov
Ďalší držiak nápojov sa nachádza
medzi sedadlami v treťom rade
sedadiel.
Držiak na fľaše
Vrecká v predných a zadných
dverách sú navrhnuté tak, aby sa do
nich zmestili fľaše.
Predný úložný priestor
Vedľa volantu sa nachádza úložný
priestor.
Odkladací priestor na
dverách Na lemovaní predných dverí sa
nachádzajú malé vrecká, napríklad
na mobilné telefóny.

Úložná schránka69Stropná konzola
Stlačením tlačidla otvoríte úložnú
schránku.
Do schránky môžete vložiť predmety
s maximálnou hmotnosťou 0,2 kg.
Úložný priestor pod
sedadlom
Úložná schránka
Pod sedadlom spolujazdca sa
nachádza úložná schránka.
Posunutím rolety otvoríte alebo
zatvoríte schránku. Maximálne
zaťaženie: 1,5 kg.
Zásuvka pod sedadlom
Stlačte tlačidlo v priehlbine a
vytiahnite zásuvku. Maximálne
zaťaženie: 3 kg. Pre zatvorenie
zatlačte dovnútra a zaistite.

70Úložná schránkaÚložný priestor v lakťovej
opierke
Úložná schránka v základnej
lakťovej opierke
Konzola lakťovej opierky obsahuje
odkladací priestor. Lakťovú opierku
otvoríte posunutím smerom dopredu.
Úložná schránka v lakťovej
opierke FlexConsole
Stlačením tlačidla otvoríte úložný
priestor v lakťovej opierke.
Za lakťovou opierkou sa nachádza
ďalší úložný priestor. Otvoríte ju
posunutím veka.
Odkladací priestor v
stredovej konzole
Stredová konzola
Ukladací priestor môžete použiť na
drobné predmety.
Otvoríte ju posunutím krytu smerom dozadu.
