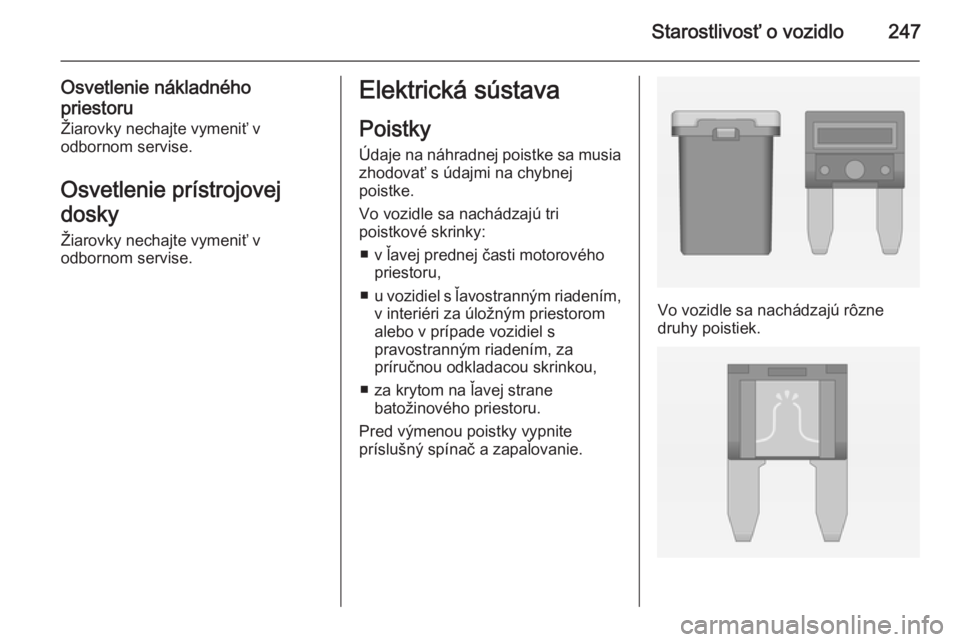

Starostlivosť o vozidlo247
Osvetlenie nákladného
priestoru Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
■ v ľavej prednej časti motorového priestoru,
■ u vozidiel s ľavostranným riadením,
v interiéri za úložným priestorom
alebo v prípade vozidiel s
pravostranným riadením, za
príručnou odkladacou skrinkou,
■ za krytom na ľavej strane batožinového priestoru.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Vo vozidle sa nachádzajú rôzne
druhy poistiek.
Page 250 of 309

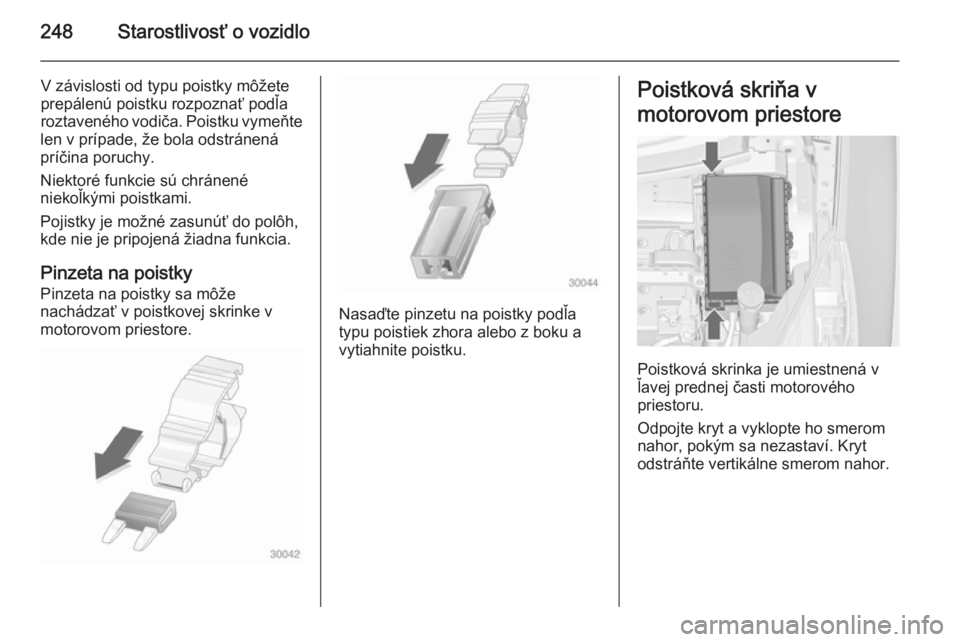

248Starostlivosť o vozidlo
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte
len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.
Page 251 of 309

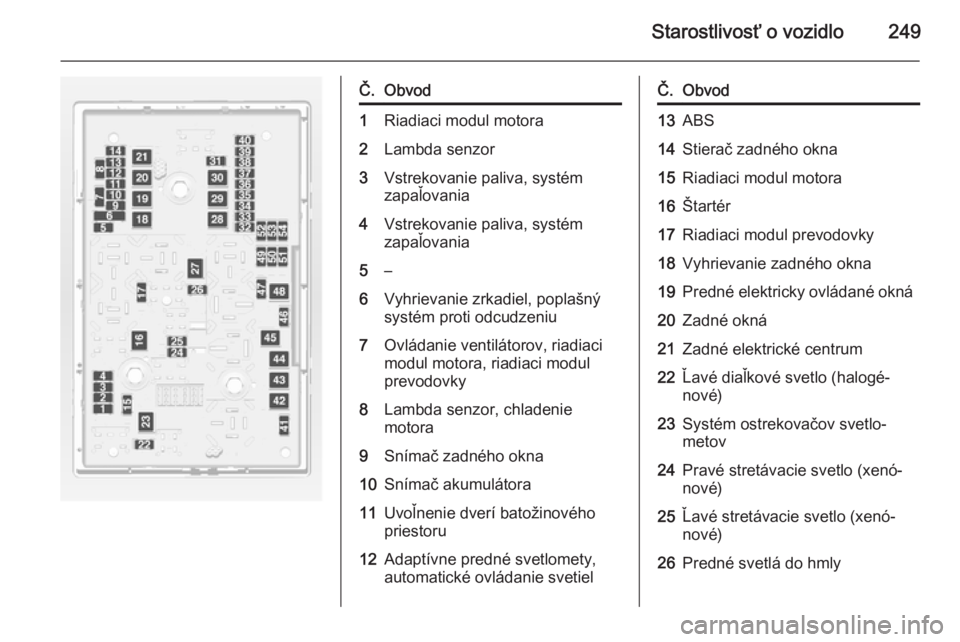

Starostlivosť o vozidlo249
Č.Obvod1Riadiaci modul motora2Lambda senzor3Vstrekovanie paliva, systém
zapaľovania4Vstrekovanie paliva, systém
zapaľovania5–6Vyhrievanie zrkadiel, poplašný
systém proti odcudzeniu7Ovládanie ventilátorov, riadiaci
modul motora, riadiaci modul
prevodovky8Lambda senzor, chladenie
motora9Snímač zadného okna10Snímač akumulátora11Uvoľnenie dverí batožinového
priestoru12Adaptívne predné svetlomety,
automatické ovládanie svetielČ.Obvod13ABS14Stierač zadného okna15Riadiaci modul motora16Štartér17Riadiaci modul prevodovky18Vyhrievanie zadného okna19Predné elektricky ovládané okná20Zadné okná21Zadné elektrické centrum22Ľavé diaľkové svetlo (halogé‐
nové)23Systém ostrekovačov svetlo‐
metov24Pravé stretávacie svetlo (xenó‐
nové)25Ľavé stretávacie svetlo (xenó‐
nové)26Predné svetlá do hmly
Page 252 of 309

250Starostlivosť o vozidlo
Č.Obvod27Naftové vykurovanie28Systém Stop-Štart29Elektrická parkovacia brzda30ABS31Adaptívny tempomat32Airbag33Adaptívne predné svetlomety,
automatické ovládanie svetiel34Recirkulácia výfukových plynov35Vonkajšie spätné zrkadlo,
dažďový senzor36Klimatizácia37Solenoid vetrania kanistra38Vákuové čerpadlo39Centrálny riadiaci modul40Systémy ostrekovača čelného
okna, ostrekovača zadného oknaČ.Obvod41Pravé diaľkové svetlo (halogé‐
nové)42Ventilátor chladiča43Stierač čelného skla44Stierač čelného skla45Ventilátor chladiča46–47Klaksón48Ventilátor chladiča49Palivové čerpadlo50Nastavenie svetlometov, adap‐
tívne predné svetlomety51Klapka vzduchu52Prídavné kúrenie, vznetové
motoryČ.Obvod53Riadiaci modul prevodovky,
riadiaci modul motora54Vákuové čerpadlo, panel prístro‐ jovej dosky, ventilácia kúrenia,
klimatizácia
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť
poruchu.
Page 253 of 309

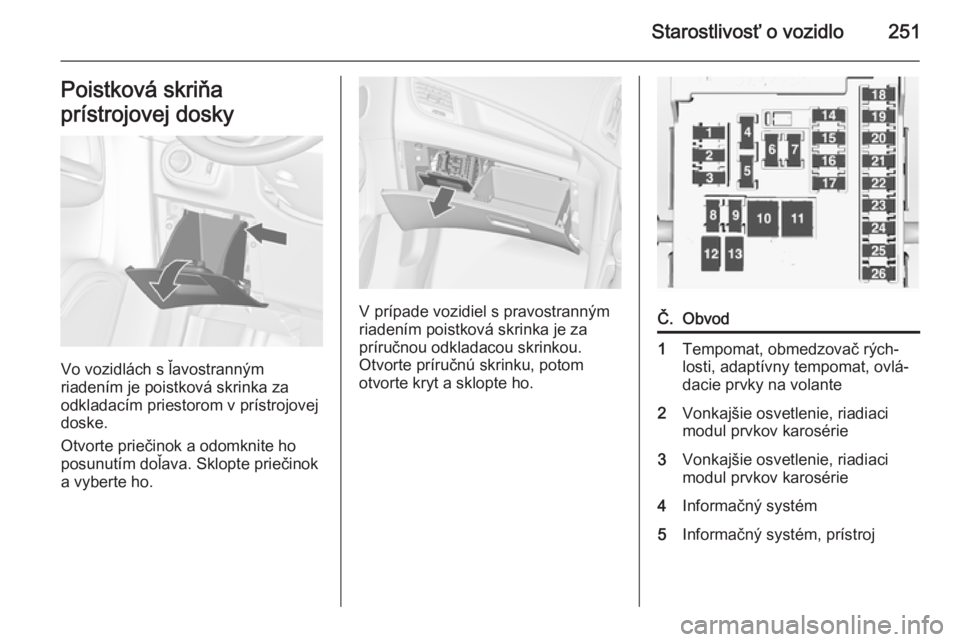

Starostlivosť o vozidlo251Poistková skriňa
prístrojovej dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte priečinok a odomknite ho posunutím doľava. Sklopte priečinok
a vyberte ho.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú skrinku, potom
otvorte kryt a sklopte ho.
Č.Obvod1Tempomat, obmedzovač rých‐
losti, adaptívny tempomat, ovlá‐
dacie prvky na volante2Vonkajšie osvetlenie, riadiaci
modul prvkov karosérie3Vonkajšie osvetlenie, riadiaci
modul prvkov karosérie4Informačný systém5Informačný systém, prístroj
Page 254 of 309
252Starostlivosť o vozidlo
Č.Obvod6Napájacia zásuvka, zapaľovač
cigariet7Zásuvka8Ľavé stretávacie svetlo, riadiaci
modul prvkov karosérie9Pravé stretávacie svetlo, riadiaci
modul prvkov karosérie, modul
airbagov10Zámky dvier, riadiaci modul
prvkov karosérie11Ventilátor interiéru12–13–14Diagnostický konektor15Airbag16Zásuvka17Klimatizácia18Logistika19Riadiaci modul prvkov karosérieČ.Obvod20Riadiaci modul prvkov karosérie21Panel prístrojovej dosky,
poplašný systém proti odcu‐
dzeniu22Snímač zapaľovania23Riadiaci modul prvkov karosérie24Riadiaci modul prvkov karosérie25–26–
Poistková skriňa v
úložnom priestore
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.
Page 255 of 309

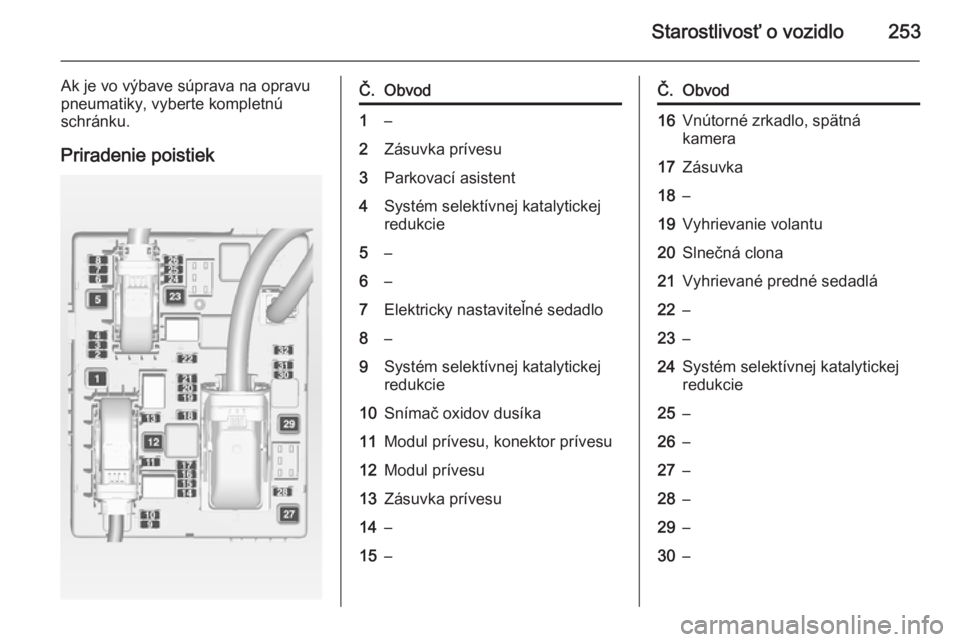

Starostlivosť o vozidlo253
Ak je vo výbave súprava na opravu
pneumatiky, vyberte kompletnú
schránku.
Priradenie poistiekČ.Obvod1–2Zásuvka prívesu3Parkovací asistent4Systém selektívnej katalytickej
redukcie5–6–7Elektricky nastaviteľné sedadlo8–9Systém selektívnej katalytickej
redukcie10Snímač oxidov dusíka11Modul prívesu, konektor prívesu12Modul prívesu13Zásuvka prívesu14–15–Č.Obvod16Vnútorné zrkadlo, spätná
kamera17Zásuvka18–19Vyhrievanie volantu20Slnečná clona21Vyhrievané predné sedadlá22–23–24Systém selektívnej katalytickej
redukcie25–26–27–28–29–30–
Page 256 of 309

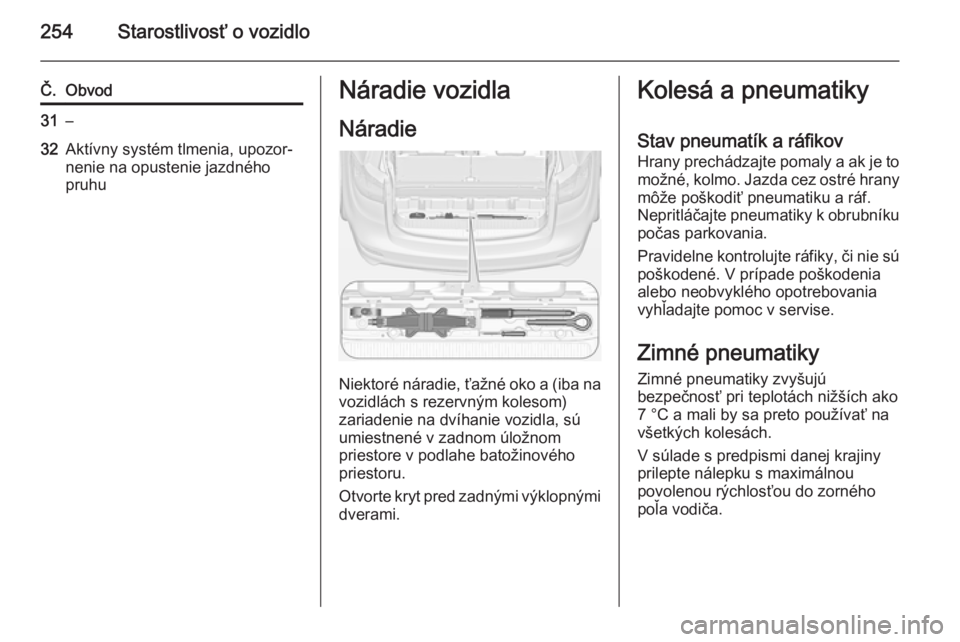

254Starostlivosť o vozidlo
Č.Obvod31–32Aktívny systém tlmenia, upozor‐
nenie na opustenie jazdného
pruhuNáradie vozidla
Náradie
Niektoré náradie, ťažné oko a (iba na vozidlách s rezervným kolesom)
zariadenie na dvíhanie vozidla, sú
umiestnené v zadnom úložnom
priestore v podlahe batožinového
priestoru.
Otvorte kryt pred zadnými výklopnými dverami.
Kolesá a pneumatiky
Stav pneumatík a ráfikov Hrany prechádzajte pomaly a ak je tomožné, kolmo. Jazda cez ostré hrany
môže poškodiť pneumatiku a ráf.
Nepritláčajte pneumatiky k obrubníku
počas parkovania.
Pravidelne kontrolujte ráfiky, či nie sú poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako
7 °C a mali by sa preto používať na
všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
