Îngrijirea autovehiculului263
Nr.Circuit7Priza de curent8Faza scurtă stânga, modul de
comandă caroserie9Faza scurtă dreapta, modul de
comandă caroserie, modul
airbag10Încuietorile portierelor, modul de
comandă caroserie11Ventilator interior12–13–14Mufa de diagnosticare15Airbagurile16Priza de curent17Sistemul de aer condiţionat18Logistică19Modulul de control al autovehi‐
culului20Modulul de control al autovehi‐
cululuiNr.Circuit21Grupul de instrumente din
panoul de bord, sistemul de
alarmă antifurt22Senzorul de aprindere23Modulul de control al autovehi‐
culului24Modulul de control al autovehi‐
culului25–26–
Cutia de siguranţe din
portbagaj Panoul de siguranţe se află în parteastângă a portbagajului, în spatele
unui capac.
Luaţi capacul.

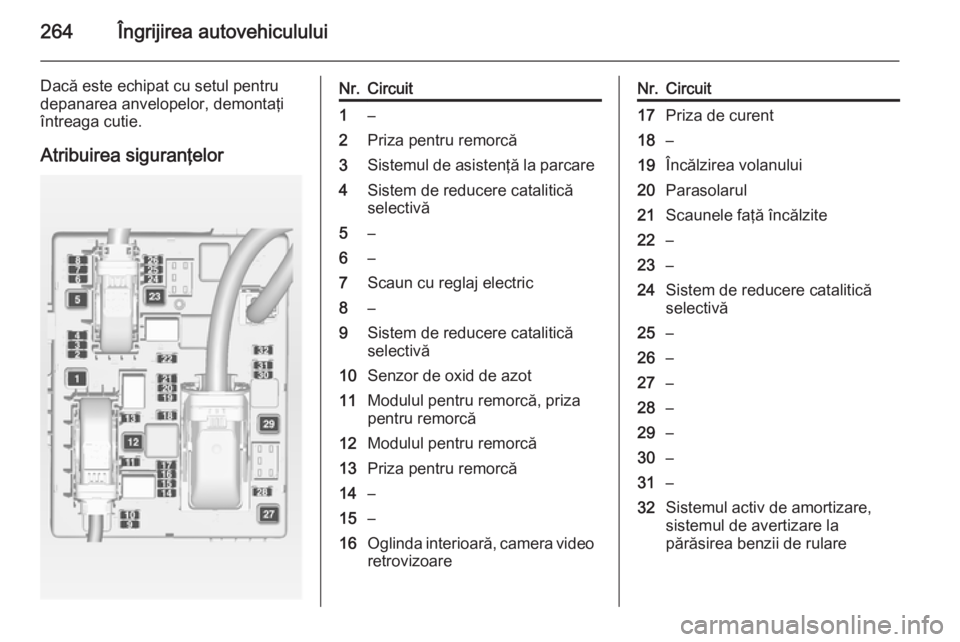

264Îngrijirea autovehiculului
Dacă este echipat cu setul pentru
depanarea anvelopelor, demontaţi
întreaga cutie.
Atribuirea siguranţelorNr.Circuit1–2Priza pentru remorcă3Sistemul de asistenţă la parcare4Sistem de reducere catalitică
selectivă5–6–7Scaun cu reglaj electric8–9Sistem de reducere catalitică
selectivă10Senzor de oxid de azot11Modulul pentru remorcă, priza
pentru remorcă12Modulul pentru remorcă13Priza pentru remorcă14–15–16Oglinda interioară, camera video retrovizoareNr.Circuit17Priza de curent18–19Încălzirea volanului20Parasolarul21Scaunele faţă încălzite22–23–24Sistem de reducere catalitică
selectivă25–26–27–28–29–30–31–32Sistemul activ de amortizare,
sistemul de avertizare la
părăsirea benzii de rulare

Îngrijirea autovehiculului265Trusa de scule
Uneltele
Unele unelte, inelul de tractare şi
(numai la autovehiculele cu roată de
rezervă) echipamentul de ridicare a autovehiculului sunt amplasate în
compartimentul de depozitare din
podeaua portbagajului.
Deschideţi capacul din partea din faţă
a hayonului.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate
provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.Etichetele anvelopelor
De ex. 215/60 R 16 95 H215=Lăţime anvelopă, în mm60=Raport profil în secţiune
(înălţime / lăţime anvelopă),
în %R=Tip: RadialRF=Tip: Cu flancuri întărite
(RunFlat)16=Diametru jantă, în inci95=Indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH=Codul literal de viteză
Codul literal de viteză:
Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai

266Îngrijirea autovehiculului
lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.
Presiunea în anvelope 3 305.
Eticheta cu instrucţiuni referitoare la
încărcare şi anvelope, aflată pe
cadrul portierei din stânga sau
dreapta faţă indică anvelopele de
echipare originală şi presiunile de
umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte
pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzarea
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi codul de identificare al motorului. Datele despre motor
3 296.
2. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 305.Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Când reduceţi sau creşteţi presiunea
în anvelope la un autovehicul cu
sistem de monitorizare a presiunii,
decuplaţi contactul. După reglarea
presiunii în anvelope, cuplaţi
contactul şi selectaţi setarea
corespunzătoare de la pagina Tyre
load (Sarcină anvelope) din Centrul
de informaţii pentru şofer, 3 123.

Îngrijirea autovehiculului267Sistemul de monitorizare apresiunii în anvelope
Sistemul de monitorizare a presiunii în anvelope verifică presiunea tuturor celor patru roţi o dată pe minut atunci
când viteza autovehiculului
depăşeşte o anumită limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Presiunile curente în anvelope pot fi
prezentate în Vehicle Information
Menu (Meniu informaţii autovehicul)
pe centrul de informaţii pentru şofer.
Meniul poate fi selectat cu butoanele
de pe maneta de semnalizare.
Apăsaţi butonul MENU pentru a
selecta Vehicle Information Menu
(Meniu informaţii autovehicul) X .
Rotiţi butonul rotativ de reglare pentru
a selecta sistemul de monitorizare a
presiunii în anvelope.
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare cu simbolul
anvelopei corespunzătoare clipind în Centrul de informaţii pentru şofer.
O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 120.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi
anvelopele conform recomandărilor 3 305.

268Îngrijirea autovehiculului
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentru
actualizarea valorilor presiunii în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w se
poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica o presiune scăzută.
Verificaţi presiunea în anvelope.
Mesajele autovehiculului 3 130.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
Roata de rezervă sau roata de
rezervă de uz temporar nu este
prevăzută cu senzori de presiune.
Sistemul de monitorizare a presiunii
în anvelope nu este operaţional
pentru aceste roţi. Lampa de control
w se aprinde. Pentru celelalte trei roţi,
sistemul rămâne operaţional.Utilizarea seturilor pentru depanarea
anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.
Echipamentele radio externe de mare
putere pot perturba funcţionarea
sistemului de monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor, senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi, înlocuiţi ventilul
şi inelul de etanşare. În cazul
senzorilor cu clemă, înlocuiţi întreaga tijă a ventilului.
Starea încărcării autovehiculului Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope 3 305 şi selectaţi setarea
corespunzătoare din meniul Tire
Load (Sarcină pe anvelope) dinCentrul de informaţii pentru şofer,
Vehicle Information Menu (Meniu
informaţii autovehicul) 3 123.
Selectaţi:
■ Light (Iluminare) pentru presiune
confort, până la 3 persoane
■ Eco pentru presiune Eco, până la
3 persoane
■ Max pentru încărcare maximă
Funcţia de calibrare automată După schimbarea roţilor,
autovehiculul trebuie să rămână
staţionar aproximativ 20 de minute
pentru ca sistemul să recalculeze.

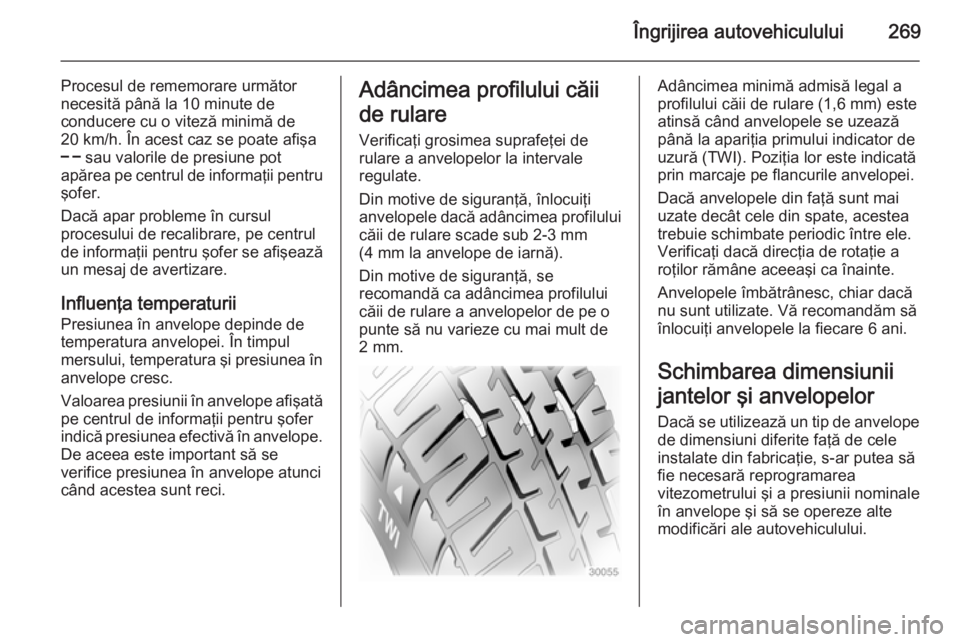

Îngrijirea autovehiculului269
Procesul de rememorare următor
necesită până la 10 minute de
conducere cu o viteză minimă de
20 km/h. În acest caz se poate afişa
$ sau valorile de presiune pot
apărea pe centrul de informaţii pentru
şofer.
Dacă apar probleme în cursul
procesului de recalibrare, pe centrul
de informaţii pentru şofer se afişează un mesaj de avertizare.
Influenţa temperaturii Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc.
Valoarea presiunii în anvelope afişată pe centrul de informaţii pentru şoferindică presiunea efectivă în anvelope.
De aceea este important să se
verifice presiunea în anvelope atunci când acestea sunt reci.Adâncimea profilului căii
de rulare Verificaţi grosimea suprafeţei de
rulare a anvelopelor la intervale
regulate.
Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului căii de rulare scade sub 2-3 mm(4 mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu varieze cu mai mult de
2 mm.Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă direcţia de rotaţie a
roţilor rămâne aceeaşi ca înainte.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Schimbarea dimensiunii
jantelor şi anvelopelor Dacă se utilizează un tip de anvelope de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale
în anvelope şi să se opereze alte
modificări ale autovehiculului.

270Îngrijirea autovehiculului
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de fabricant pentru autovehiculul respectiv şi care se conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi trebuie să nu
perturbe răcirea frânelor.
9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile din faţă.
Utilizaţi numai lanţuri cu zale fine, care nu adaugă mai mult de 10 mm la calea de rulare şi pe latura interioară
a anvelopelor (inclusiv lacătele
lanţurilor).9 Avertisment
Defectele pot duce la explozia
anvelopelor.
Lanţurile antiderapante sunt permise
numai pe anvelope de dimensiunea 215/60 R 16 şi 225/50 R 17.
Nu se permite utilizarea lanţurilor
antiderapante pe roata de rezervă de
uz temporar.
Setul pentru depanarea
anvelopelor
Deteriorările minore ale profilului căii
de rulare pot fi reparate cu ajutorul
setului pentru depanarea
anvelopelor.
Corpurile străine nu se vor îndepărta
din anvelope.
