2014 OPEL MOKKA Manual de utilizare (in Romanian)

Depozitarea63
Desfaceţi degajarea roţii
Demontaţi chinga şi rabataţi spre
exterior degajarea roţii.
Blocarea sistemului de transport
posterior
Demontaţi chinga şi răsuciţi ambele
manete de prindere spre lateral până
la capăt.
În caz contrar, nu este garantată
funcţionalitatea în siguranţă.
Asamblarea suportului pentru
biciclete
Ridicaţi suportul în partea din spate
( 1 ) şi trageţi-l înapoi.
Rabataţi suportul în sus ( 2).

64Depozitarea
Apăsaţi în jos suportul (1) şi răsuciţi
mânerul ( 2) înapoi pentru cuplare.
Răsuciţi în lateral clema ( 1) şi trageţi
pentru a scoate ştiftul de blocare.
Scoateţi partea stângă a suportului
( 2 ).
Introduceţi partea stângă a suportului
în partea dreaptă ( 1).
Introduceţi ştiftul de blocare şi răsuciţi
în lateral clema ( 2).
Fixarea unei biciclete
1. Rotiţi pedalele pe poziţie conform
indicaţiilor din ilustraţie şi aşezaţi
bicicleta pe degajarea roţii.
Verificaţi dacă bicicleta stă
aşezată central pe degajarea roţii.

Depozitarea65
2.Ataşaţi consola de montare scurtă
la cadrul bicicletei. Răsuciţi în
sens orar butonul pentru fixare.
3. Asiguraţi ambele roţi ale bicicletei
în locaşele pentru roţi, utilizând
opritoarele de curea.
4. Verificaţi bicicleta pentru a vă asigura că este fixată bine.Atenţie
Asiguraţi-vă că distanţa dintre
bicicletă şi autovehicul este de cel
puţin 5 cm. Dacă este necesar,
slăbiţi ghidonul şi pivotaţi în
lateral.
Ataşarea adaptorului
Când transportaţi mai multe biciclete, trebuie fixat adaptorul.
1. Montaţi adaptorul la sistemul de transport posterior, aşa cum se
prezintă în ilustraţie.

66Depozitarea
2. Răsuciţi maneta (1) înainte şi
menţineţi-o, apoi coborâţi
adaptorul ( 2) în spate.
3. Eliberaţi maneta şi verificaţi dacă adaptorul este bine cuplat.
4. Ghidaţi chinga ataşată la adaptorsub manetă la rabatarea
sistemului de transport posterior.
Strângeţi chinga.
Ataşarea bicicletelor suplimentare
Ataşarea bicicletelor suplimentare
este similară cu ataşarea primei
biciclete. Trebuie să se ţină cont
suplimentar de unele etape:
1. Înainte de a aşeza bicicleta, desfaceţi întotdeauna degajările
roţii pentru următoarea bicicletă
dacă acest lucru este necesar.
2. Rotiţi întotdeauna pedalele în poziţie adecvată înainte de a
aşeza bicicleta.
3. Poziţionaţi bicicletele pe sistemul de transport posterior, aliniate
alternant către stânga şi către
dreapta.
4. Aliniaţi bicicletele cu aceea fixată anterior. Butucii roţilor bicicletelor
nu trebuie să se atingă unul de
celălalt.
5. Fixaţi bicicletele cu consolele de montare şi opritoarele de curea
aşa cum se descrie pentru prima
bicicletă. Consolele de montare
trebuie fixate în paralel.
Folosiţi consola de montare lungă
pentru fixarea celei de-a doua
biciclete pe stativ.
Folosiţi consola de montare
accesoriu scurtă pentru fixarea
celei de-a treia biciclete. Consola
trebuie fixată între cadrele celei
de-a doua şi a treia biciclete.

Depozitarea67
6.Suplimentar, asiguraţi ambele roţi
ale celei de-a treia biciclete în
locaşele roţilor cu ajutorul
chingilor elastice.
Se recomandă ataşarea unui semn
de avertizare pe bicicleta situată cel
mai în spate pentru a creşte
vizibilitatea.
Rabataţi spre înapoi sistemul de
transport posterior
Sistemul de transport posterior poate
fi rabatat spre înapoi pentru a avea
acces la portbagaj.
■ Fără adaptor ataşat:
Apăsaţi maneta ( 1) pentru a
decupla şi menţineţi.
Trageţi suportul ( 2) spre înapoi
pentru a rabata sistemul de
transport posterior.
■ Cu adaptor ataşat:
9 Avertisment
Aveţi grijă la decuplarea
sistemului de transport posterior,
deoarece acesta se va bascula în
spate. Pericol de rănire.
Ţineţi cu o mână cadrul ( 1) al celei
mai îndepărtate biciclete şi trageţi
chinga ( 2) pentru a decupla.
Ţineţi cu ambele mâini cea mai
îndepărtată bicicletă şi rabataţi spre
înapoi sistemul de transport
posterior.
Pentru a creşte vizibilitatea, lămpile
de poziţie din spate ale
autovehiculului sunt aprinse când sistemul de transport posterior este
rabatat la loc.

68Depozitarea9Avertisment
Când se pliază din nou spre
înainte sistemul de transport
posterior, acordaţi atenţie cuplării
în siguranţă a sistemului.
Scoaterea bicicletelor
Desfaceţi elementele de fixare cu
chingă de la ambele anvelope ale
bicicletei.
Răsuciţi în sens antiorar butonul şi
desfaceţi consolele de montare.
Detaşarea adaptorului
Detaşaţi adaptorul înainte de a
demonta bicicleta de pe sistemul de
transport posterior.
1. Pliaţi degajările roţii.
2. Desfaceţi chinga.
3. Răsuciţi maneta ( 1) spre înainte şi
menţineţi.
4. Ridicaţi adaptorul ( 2) din spate şi
demontaţi-l.
Dezasamblarea suportului pentru
biciclete
Răsuciţi în lateral clema ( 1) şi trageţi
pentru a scoate ştiftul de blocare. Scoateţi partea superioară a
suportului ( 2).

Depozitarea69
Montaţi la loc suportul (1). Introduceţi
ştiftul de blocare şi răsuciţi în lateral
clema ( 2).
Aşezaţi consolele de montare aşa
cum se indică în ilustraţie.
Răsuciţi mânerul ( 1) în lateral pentru
a decupla şi ridicaţi stativul ( 2).
Pliaţi suportul spre înapoi, apoi
apăsaţi-l spre înainte până se opreşte ( 1 ).
Apăsaţi în jos suportul în partea din
spate ( 2).
Pliaţi degajarea roţii
Pliaţi degajarea roţii. Fixaţi chinga.
Depozitaţi în mod corect opritoarele
de curea.

70Depozitarea

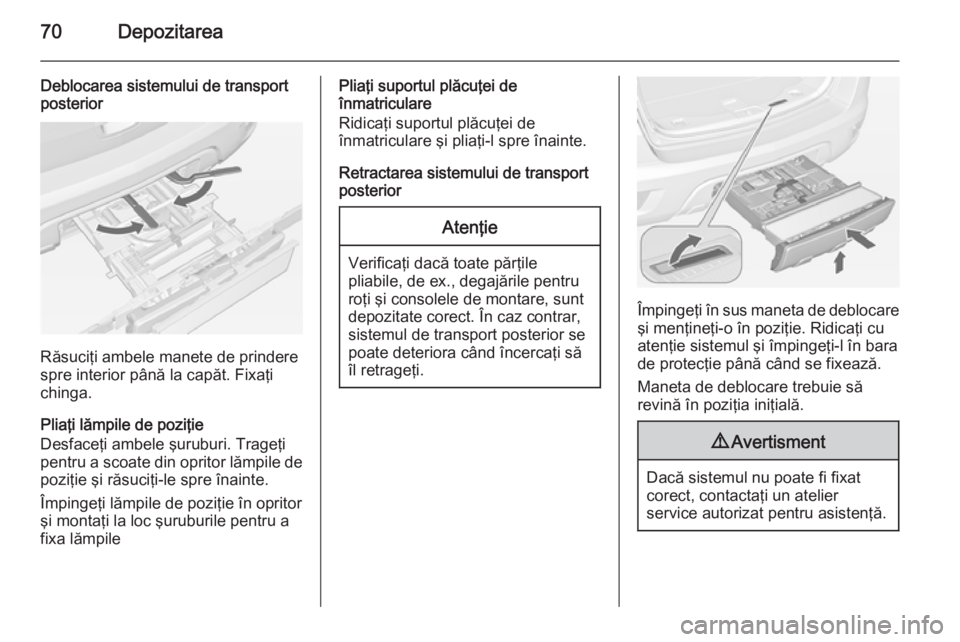

Deblocarea sistemului de transport
posterior
Răsuciţi ambele manete de prindere
spre interior până la capăt. Fixaţi
chinga.
Pliaţi lămpile de poziţie
Desfaceţi ambele şuruburi. Trageţi
pentru a scoate din opritor lămpile de
poziţie şi răsuciţi-le spre înainte.
Împingeţi lămpile de poziţie în opritor
şi montaţi la loc şuruburile pentru a
fixa lămpile
Pliaţi suportul plăcuţei de
înmatriculare
Ridicaţi suportul plăcuţei de
înmatriculare şi pliaţi-l spre înainte.
Retractarea sistemului de transport
posteriorAtenţie
Verificaţi dacă toate părţile
pliabile, de ex., degajările pentru
roţi şi consolele de montare, sunt
depozitate corect. În caz contrar,
sistemul de transport posterior se
poate deteriora când încercaţi să
îl retrageţi.
Împingeţi în sus maneta de deblocare şi menţineţi-o în poziţie. Ridicaţi cu
atenţie sistemul şi împingeţi-l în bara
de protecţie până când se fixează.
Maneta de deblocare trebuie să
revină în poziţia iniţială.
9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.
