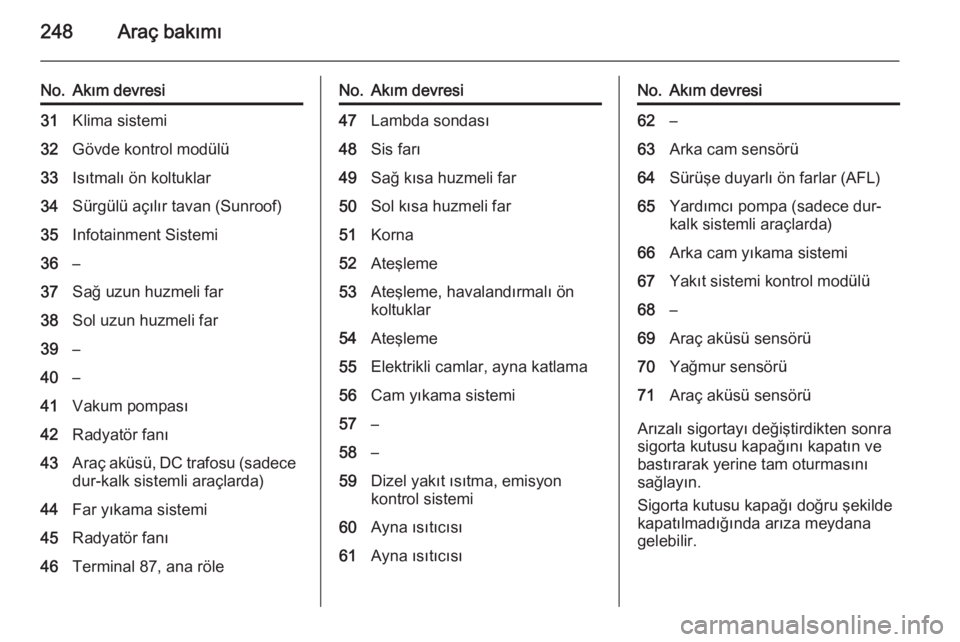

Araç bakımı247
No.Akım devresi1Şanzıman kontrol modülü2Motor kontrol modülü3–4–5Kontak, şanzıman kontrol
modülü, motor kontrol modülü6Ön cam silecekleri7–8Yakıt enjeksiyonu, ateşleme
sistemi9Yakıt enjeksiyonu, ateşleme
sistemi10Motor kontrol modülü11Lambda sondası12Marş motoru13Rölanti ısıtma sensörü14Aydınlatma15Arka cam sileceğiNo.Akım devresi16Vakum pompası, kütle hava akış ölçer, yakıtta su var
sensörü, DC trafosu17–18Sürüşe duyarlı ön farlar (AFL)19Sürüşe duyarlı ön farlar (AFL)20Yakıt pompası21Elektrik kumandalı cam, arka22ABS23Hıza ve sürüşe duyarlı direk‐
siyon24Elektrik kumandalı cam, ön25Aksesuar prizleri26ABS27Elektrikli el freni28Isıtmalı arka cam29Sol elektrikli koltuk30Sağ elektrikli koltuk

248Araç bakımı
No.Akım devresi31Klima sistemi32Gövde kontrol modülü33Isıtmalı ön koltuklar34Sürgülü açılır tavan (Sunroof)35Infotainment Sistemi36–37Sağ uzun huzmeli far38Sol uzun huzmeli far39–40–41Vakum pompası42Radyatör fanı43Araç aküsü, DC trafosu (sadecedur-kalk sistemli araçlarda)44Far yıkama sistemi45Radyatör fanı46Terminal 87, ana röleNo.Akım devresi47Lambda sondası48Sis farı49Sağ kısa huzmeli far50Sol kısa huzmeli far51Korna52Ateşleme53Ateşleme, havalandırmalı ön
koltuklar54Ateşleme55Elektrikli camlar, ayna katlama56Cam yıkama sistemi57–58–59Dizel yakıt ısıtma, emisyon
kontrol sistemi60Ayna ısıtıcısı61Ayna ısıtıcısıNo.Akım devresi62–63Arka cam sensörü64Sürüşe duyarlı ön farlar (AFL)65Yardımcı pompa (sadece dur-
kalk sistemli araçlarda)66Arka cam yıkama sistemi67Yakıt sistemi kontrol modülü68–69Araç aküsü sensörü70Yağmur sensörü71Araç aküsü sensörü
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

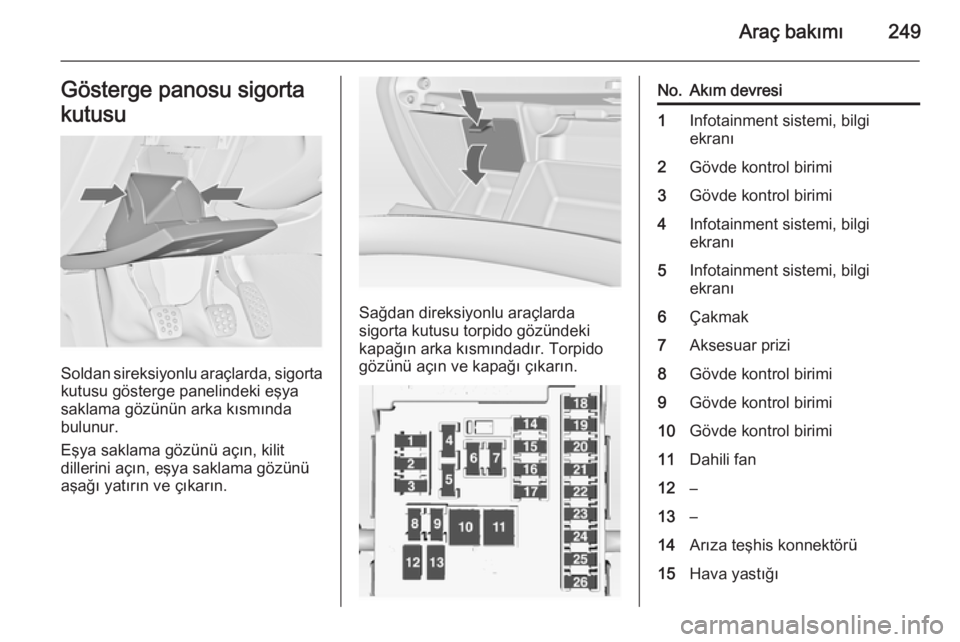

Araç bakımı249Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın, kilit
dillerini açın, eşya saklama gözünü
aşağı yatırın ve çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın ve kapağı çıkarın.
No.Akım devresi1Infotainment sistemi, bilgi
ekranı2Gövde kontrol birimi3Gövde kontrol birimi4Infotainment sistemi, bilgi
ekranı5Infotainment sistemi, bilgi
ekranı6Çakmak7Aksesuar prizi8Gövde kontrol birimi9Gövde kontrol birimi10Gövde kontrol birimi11Dahili fan12–13–14Arıza teşhis konnektörü15Hava yastığı

250Araç bakımı
No.Akım devresi16Merkezi kilit sistemi, bagaj
kapağı17Klima sistemi18Taşıma sigortası19Bellek20–21Gösterge22Ateşleme23Gövde kontrol birimi24Gövde kontrol birimi25–26Bagaj bölümündeki aksesuar
prizi
Elektrik kumandalı koltuklar (No. 12
ve 13) aşırı yüklenmeye karşı
korumaya sahiptir. Akım devresi
soğuduktan sonra tekrar
kapanacaktır.

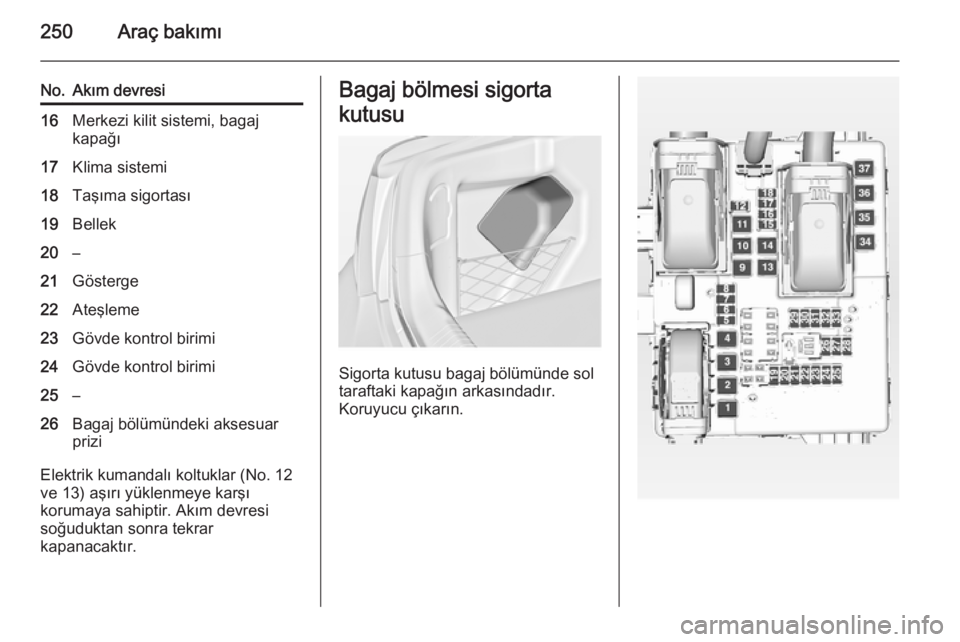

Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucu çıkarın.

Araç bakımı251

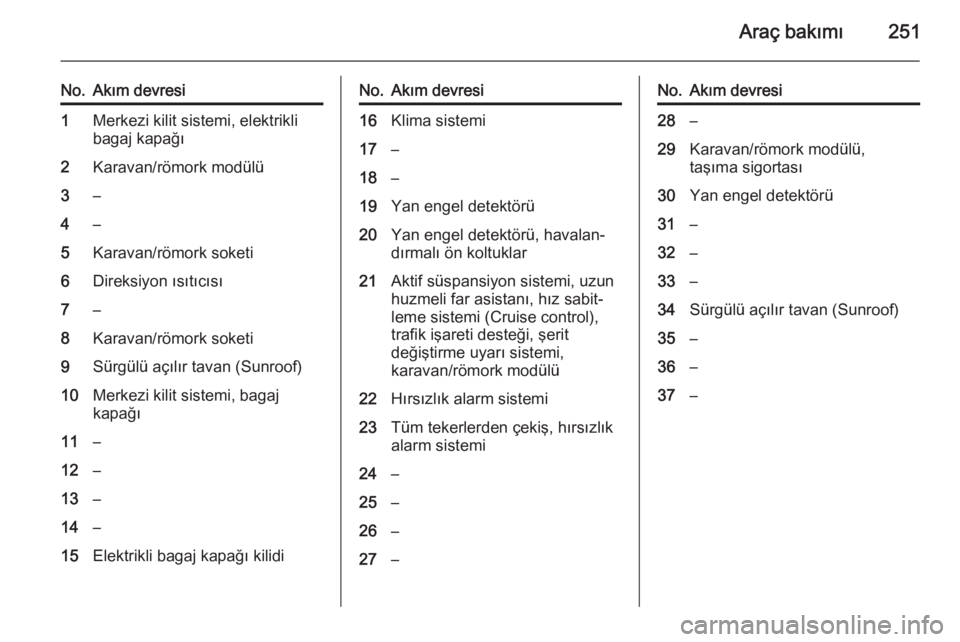

No.Akım devresi1Merkezi kilit sistemi, elektrikli
bagaj kapağı2Karavan/römork modülü3–4–5Karavan/römork soketi6Direksiyon ısıtıcısı7–8Karavan/römork soketi9Sürgülü açılır tavan (Sunroof)10Merkezi kilit sistemi, bagaj
kapağı11–12–13–14–15Elektrikli bagaj kapağı kilidiNo.Akım devresi16Klima sistemi17–18–19Yan engel detektörü20Yan engel detektörü, havalan‐
dırmalı ön koltuklar21Aktif süspansiyon sistemi, uzun
huzmeli far asistanı, hız sabit‐
leme sistemi (Cruise control),
trafik işareti desteği, şerit
değiştirme uyarı sistemi,
karavan/römork modülü22Hırsızlık alarm sistemi23Tüm tekerlerden çekiş, hırsızlık
alarm sistemi24–25–26–27–No.Akım devresi28–29Karavan/römork modülü,
taşıma sigortası30Yan engel detektörü31–32–33–34Sürgülü açılır tavan (Sunroof)35–36–37–

252Araç bakımıAraç takımları
Lastik tamir setine sahip araçlar
Araç takımları ve çekme gözü bagaj
bölümündeki zemin kapağının
altındaki alet kutusunda bulunan
lastik onarım kiti ile birlikte bulunur.
Stepneye sahip araçlar
Tekerlek bijonlu kriko, aletler, hasarlı
tekerleği tespit etmek için uzatma
cıvatası ve çekme gözü bagaj
bölümündeki stepne altında bulunur.
Stepne 3 264.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri Kış lastikleri dış hava sıcaklığının
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
Tüm lastik boyutlarına kış lastikleri
olarak izin verilir 3 304.

Araç bakımı253
5 kapılı Hatchback, 4 kapılı Saloon,
Sports Tourer
Sadece kış lastiği olarak
205/60 R 16 ve 235/45 R 18 ebatlarda
lastikleri kullanın.

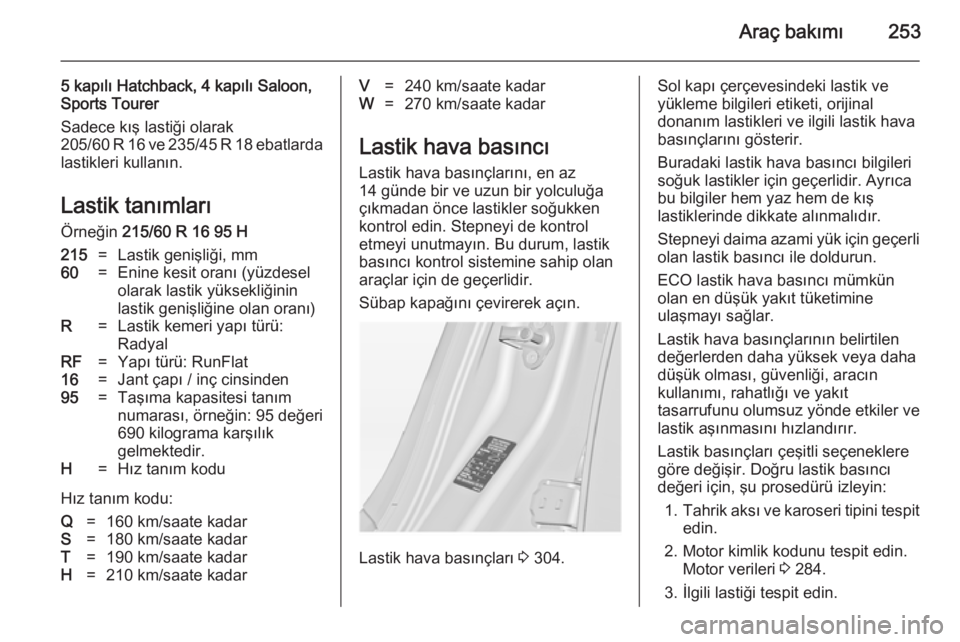

Lastik tanımları
Örneğin 215/60 R 16 95 H215=Lastik genişliği, mm60=Enine kesit oranı (yüzdesel
olarak lastik yüksekliğinin
lastik genişliğine olan oranı)R=Lastik kemeri yapı türü:
RadyalRF=Yapı türü: RunFlat16=Jant çapı / inç cinsinden95=Taşıma kapasitesi tanım
numarası, örneğin: 95 değeri
690 kilograma karşılık
gelmektedir.H=Hız tanım kodu
Hız tanım kodu:
Q=160 km/saate kadarS=180 km/saate kadarT=190 km/saate kadarH=210 km/saate kadarV=240 km/saate kadarW=270 km/saate kadar
Lastik hava basıncı
Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Sübap kapağını çevirerek açın.
Lastik hava basınçları 3 304.
Sol kapı çerçevesindeki lastik ve
yükleme bilgileri etiketi, orijinal
donanım lastikleri ve ilgili lastik hava
basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir. Doğru lastik basıncı
değeri için, şu prosedürü izleyin:
1. Tahrik aksı ve karoseri tipini tespit
edin.
2. Motor kimlik kodunu tespit edin. Motor verileri 3 284.
3. İlgili lastiği tespit edin.

254Araç bakımı
Lastik basınç tabloları mümkün olan
tüm lastik kombinasyonlarını gösterir
3 304.
Aracınız için onaylanmış lastikler için, araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
Lastik basıncı kontrol sistemine sahip
bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın. Lastik hava
basıncını ayarladıktan sonra, kontağı
açın ve uygun ayarı sürücü bilgi
sistemindeki Lastik yükü sayfasından
seçin, 3 113.
Lastik hava basıncı
denetleme sistemi Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi, sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını her dakika
kontrol eder.Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Lastik basıncı izleme Sürücü bilgi
sistemindeki (Driver Information
Center) Bilgi Menüsü altındaki
sayfayı seçin 3 113
Sistem durumu ve basınç uyarıları
Sürücü bilgi sisteminde bir mesajı
eşliğinde ilgili lastiğin ekranda yanıp
sönmesi ile gösterilir.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 110.
