Automašīnas kopšana247
2. Ar roku atskrūvējiet trīsplastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājumiem un
izņemiet to.
4. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to.
Nomainiet spuldzi, to izvelkot:
Atpakaļgaitas lukturis 1
Pagrieziena rādītāja spuldze 2
Gabarītlukturos, bremžu
signāllukturos un aizmugurējos
miglas lukturos ir izmantotas
gaismas diodes. Atteices
gadījumā nomainiet gaismas
diodes autoservisā.
5. Ievietojiet spuldzes turētāju aizmugurējā luktura blokā un
pagrieziet pretēji pulksteņrādītāju
kustības virzienam. Ievietojiet
lukturu bloku ar fiksatoriem
aizmugures durvju
padziļinājumos un pievelciet
stiprinājuma uzgriežņus no
aizmugures durvju iekšpuses.
Aizveriet vāciņu.
Papildu aizmugurējie lukturi bagāžas
nodalījuma durvju rāmī
1. Atveriet bagāžas nodalījuma durvis.

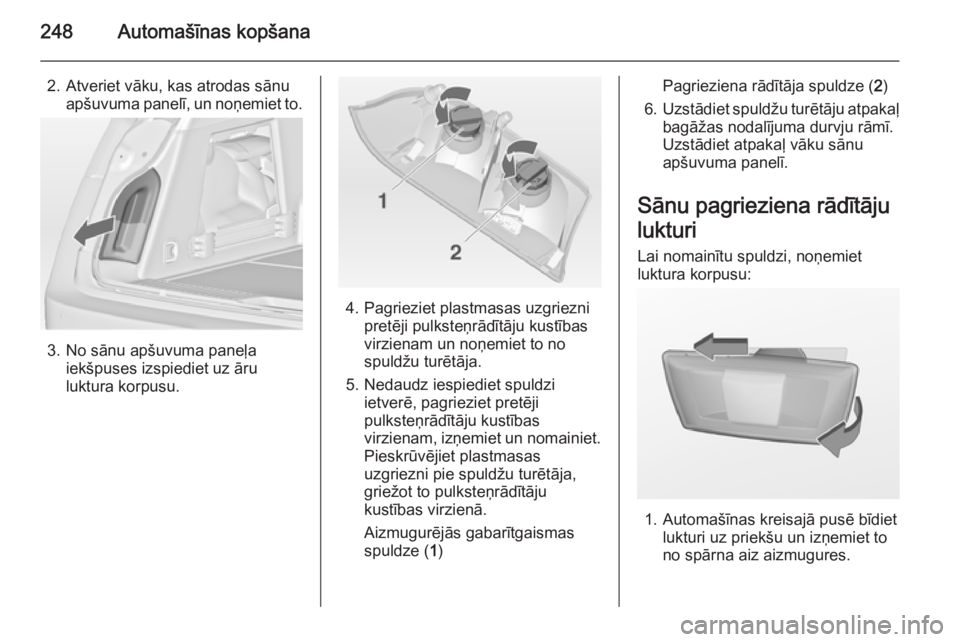

248Automašīnas kopšana
2. Atveriet vāku, kas atrodas sānuapšuvuma panelī, un noņemiet to.
3. No sānu apšuvuma paneļa iekšpuses izspiediet uz āru
luktura korpusu.
4. Pagrieziet plastmasas uzgriezni pretēji pulksteņrādītāju kustības
virzienam un noņemiet to no
spuldžu turētāja.
5. Nedaudz iespiediet spuldzi ietverē, pagrieziet pretēji
pulksteņrādītāju kustības
virzienam, izņemiet un nomainiet. Pieskrūvējiet plastmasas
uzgriezni pie spuldžu turētāja,
griežot to pulksteņrādītāju
kustības virzienā.
Aizmugurējās gabarītgaismas
spuldze ( 1)
Pagrieziena rādītāja spuldze ( 2)
6. Uzstādiet spuldžu turētāju atpakaļ
bagāžas nodalījuma durvju rāmī.
Uzstādiet atpakaļ vāku sānu
apšuvuma panelī.
Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Automašīnas kreisajā pusē bīdiet lukturi uz priekšu un izņemiet to
no spārna aiz aizmugures.

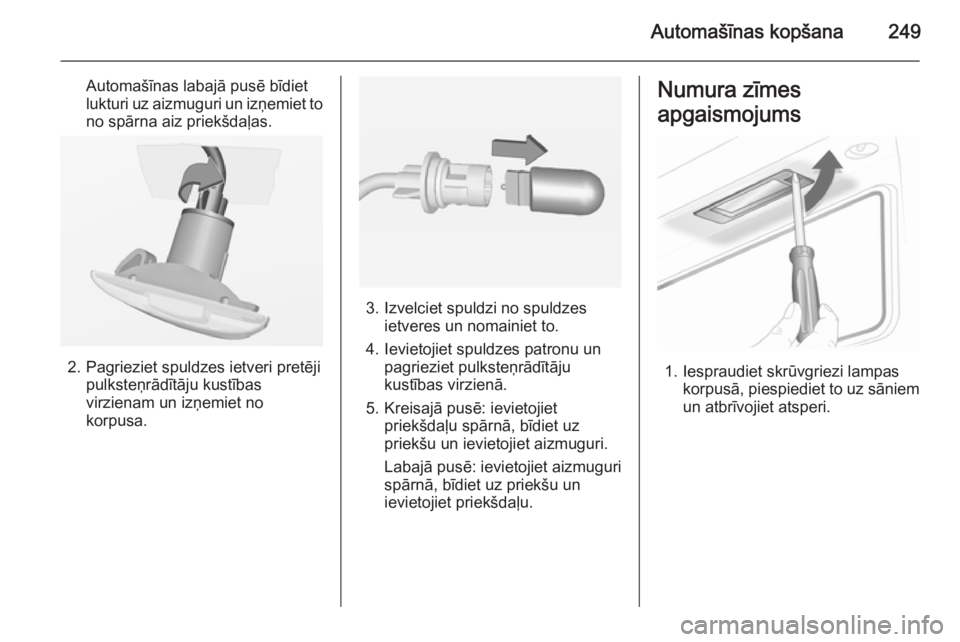

Automašīnas kopšana249
Automašīnas labajā pusē bīdiet
lukturi uz aizmuguri un izņemiet to
no spārna aiz priekšdaļas.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
3. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Kreisajā pusē: ievietojiet priekšdaļu spārnā, bīdiet uz
priekšu un ievietojiet aizmuguri.
Labajā pusē: ievietojiet aizmuguri
spārnā, bīdiet uz priekšu un
ievietojiet priekšdaļu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi lampas korpusā, piespiediet to uz sāniem
un atbrīvojiet atsperi.

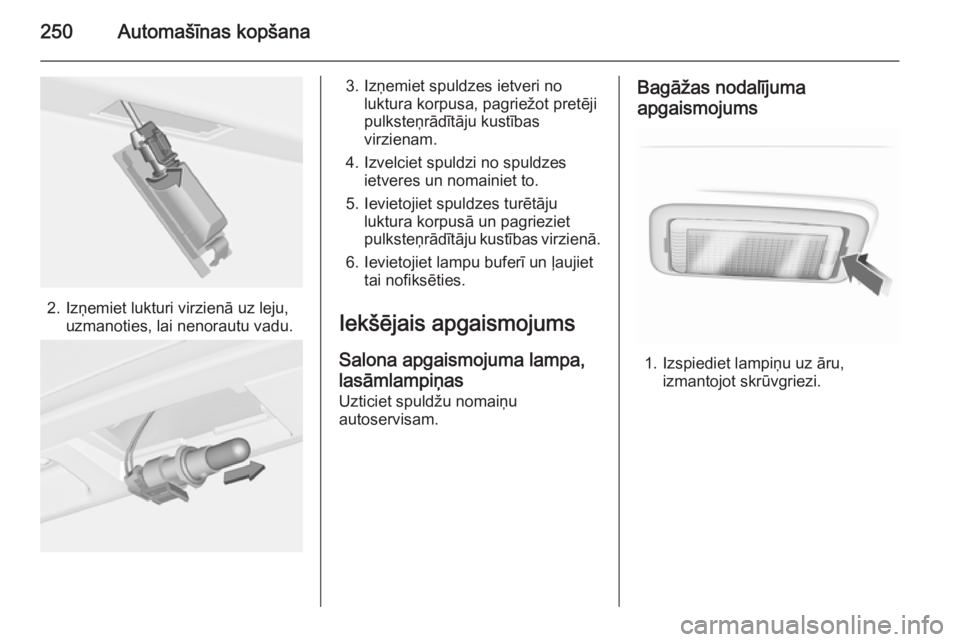

250Automašīnas kopšana
2. Izņemiet lukturi virzienā uz leju,uzmanoties, lai nenorautu vadu.
3. Izņemiet spuldzes ietveri noluktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības virzienam.
4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Iekšējais apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas Uzticiet spuldžu nomaiņu
autoservisam.Bagāžas nodalījuma
apgaismojums
1. Izspiediet lampiņu uz āru, izmantojot skrūvgriezi.

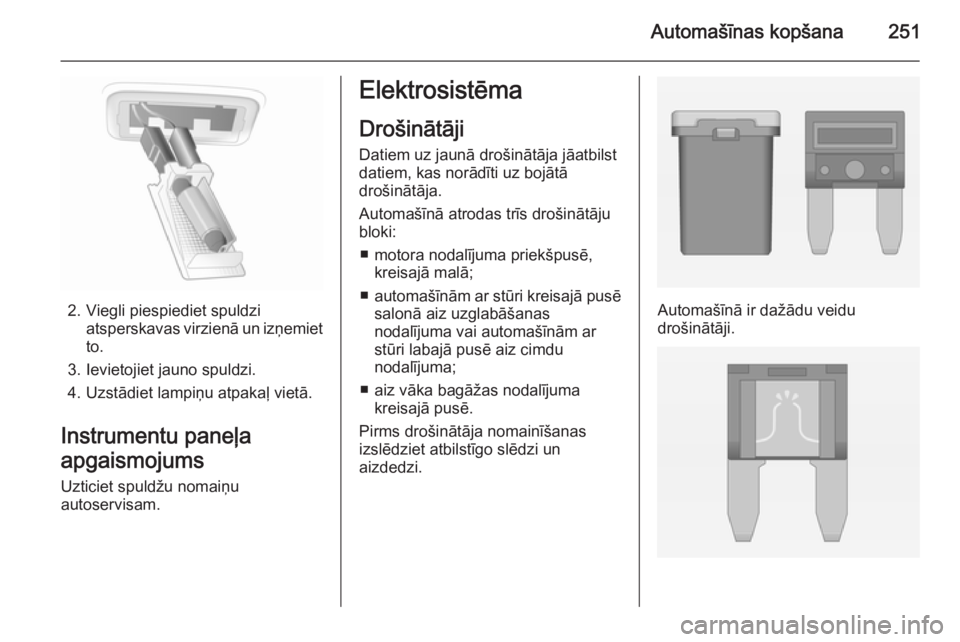

Automašīnas kopšana251
2. Viegli piespiediet spuldziatsperskavas virzienā un izņemietto.
3. Ievietojiet jauno spuldzi.
4. Uzstādiet lampiņu atpakaļ vietā.
Instrumentu paneļa
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
■ motora nodalījuma priekšpusē, kreisajā malā;
■ automašīnām ar stūri kreisajā pusē
salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusē aiz cimdu
nodalījuma;
■ aiz vāka bagāžas nodalījuma kreisajā pusē.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Automašīnā ir dažādu veidu
drošinātāji.

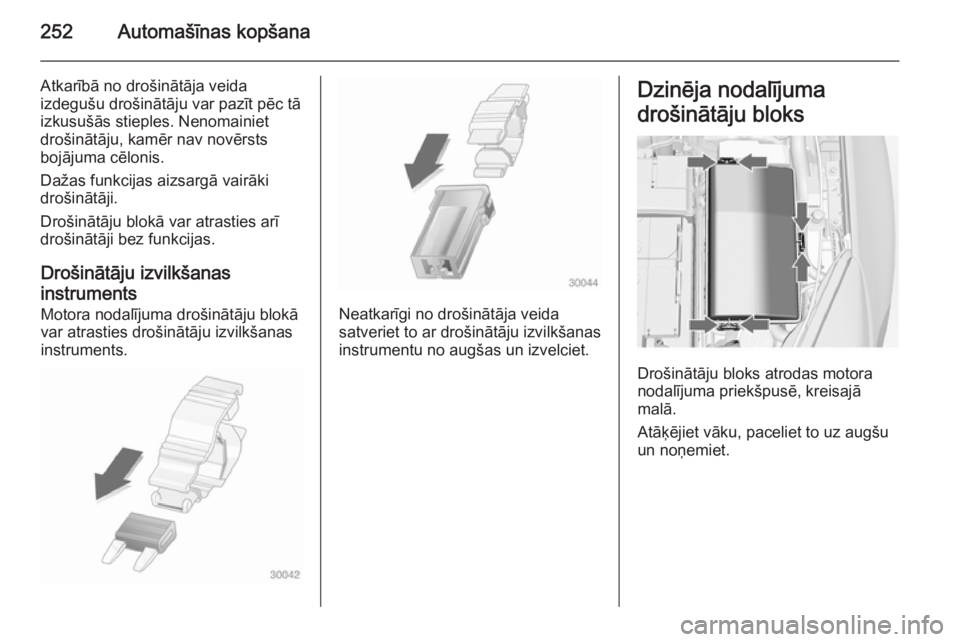

252Automašīnas kopšana
Atkarībā no drošinātāja veida
izdegušu drošinātāju var pazīt pēc tā izkusušās stieples. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.
Drošinātāju izvilkšanas
instruments Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.
Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atāķējiet vāku, paceliet to uz augšu
un noņemiet.

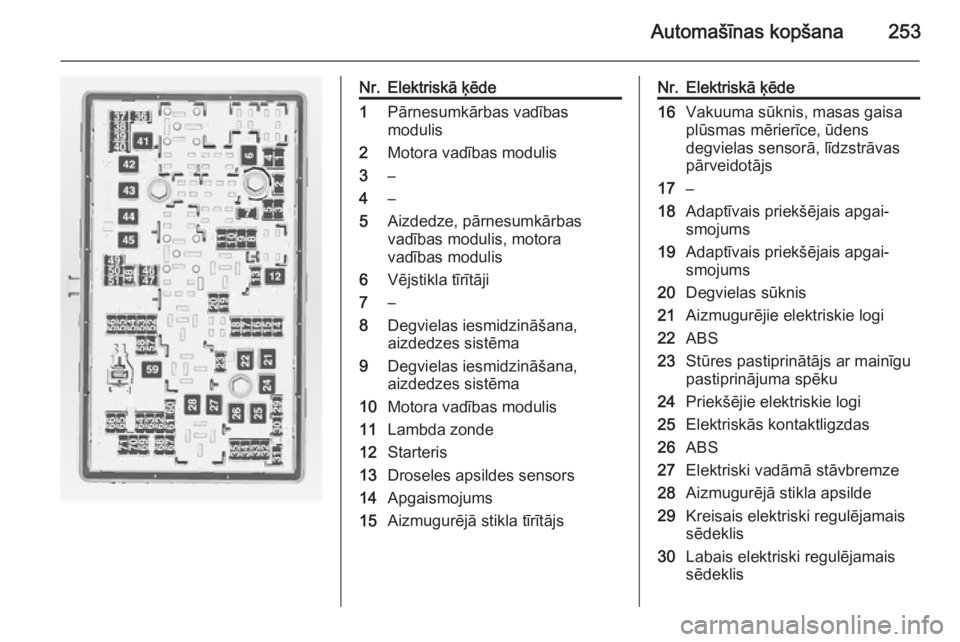

Automašīnas kopšana253
Nr.Elektriskā ķēde1Pārnesumkārbas vadības
modulis2Motora vadības modulis3–4–5Aizdedze, pārnesumkārbas
vadības modulis, motora
vadības modulis6Vējstikla tīrītāji7–8Degvielas iesmidzināšana,
aizdedzes sistēma9Degvielas iesmidzināšana,
aizdedzes sistēma10Motora vadības modulis11Lambda zonde12Starteris13Droseles apsildes sensors14Apgaismojums15Aizmugurējā stikla tīrītājsNr.Elektriskā ķēde16Vakuuma sūknis, masas gaisa
plūsmas mērierīce, ūdens
degvielas sensorā, līdzstrāvas
pārveidotājs17–18Adaptīvais priekšējais apgai‐
smojums19Adaptīvais priekšējais apgai‐
smojums20Degvielas sūknis21Aizmugurējie elektriskie logi22ABS23Stūres pastiprinātājs ar mainīgu
pastiprinājuma spēku24Priekšējie elektriskie logi25Elektriskās kontaktligzdas26ABS27Elektriski vadāmā stāvbremze28Aizmugurējā stikla apsilde29Kreisais elektriski regulējamais
sēdeklis30Labais elektriski regulējamais
sēdeklis

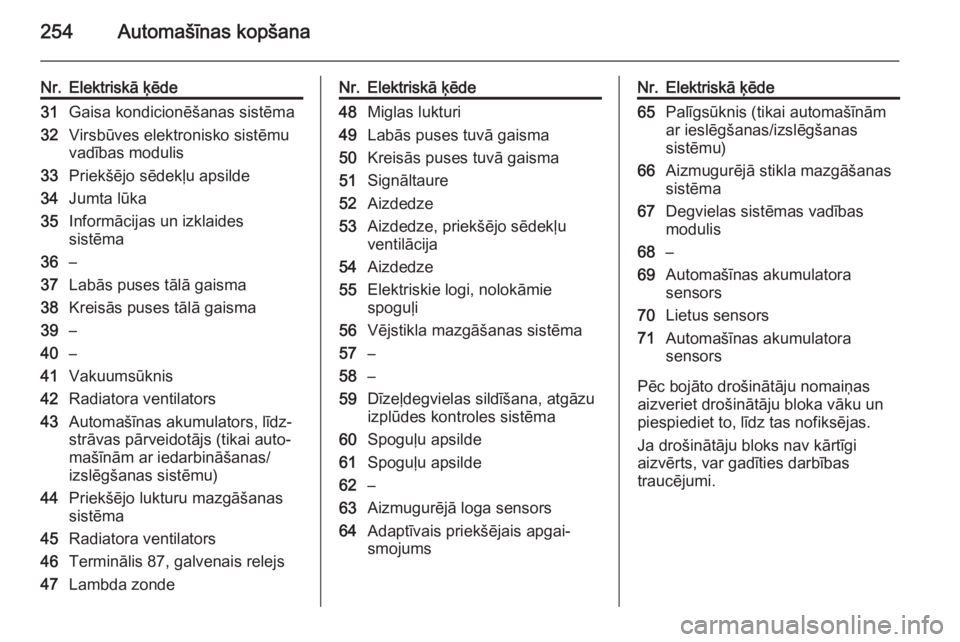

254Automašīnas kopšana
Nr.Elektriskā ķēde31Gaisa kondicionēšanas sistēma32Virsbūves elektronisko sistēmu
vadības modulis33Priekšējo sēdekļu apsilde34Jumta lūka35Informācijas un izklaides
sistēma36–37Labās puses tālā gaisma38Kreisās puses tālā gaisma39–40–41Vakuumsūknis42Radiatora ventilators43Automašīnas akumulators, līdz‐
strāvas pārveidotājs (tikai auto‐
mašīnām ar iedarbināšanas/
izslēgšanas sistēmu)44Priekšējo lukturu mazgāšanas
sistēma45Radiatora ventilators46Terminālis 87, galvenais relejs47Lambda zondeNr.Elektriskā ķēde48Miglas lukturi49Labās puses tuvā gaisma50Kreisās puses tuvā gaisma51Signāltaure52Aizdedze53Aizdedze, priekšējo sēdekļu
ventilācija54Aizdedze55Elektriskie logi, nolokāmie
spoguļi56Vējstikla mazgāšanas sistēma57–58–59Dīzeļdegvielas sildīšana, atgāzu
izplūdes kontroles sistēma60Spoguļu apsilde61Spoguļu apsilde62–63Aizmugurējā loga sensors64Adaptīvais priekšējais apgai‐
smojumsNr.Elektriskā ķēde65Palīgsūknis (tikai automašīnām
ar ieslēgšanas/izslēgšanas
sistēmu)66Aizmugurējā stikla mazgāšanas
sistēma67Degvielas sistēmas vadības
modulis68–69Automašīnas akumulatora
sensors70Lietus sensors71Automašīnas akumulatora
sensors
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.
