Bilvård231
Beroende på typen av säkring kan enutlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för
säkringar Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket, lyft det uppåt och ta bort
det.

232Bilvård
NrStrömkrets1Växellådsstyrenhet2Motorstyrenhet3–4–5Tändning, växellådsstyrenhet,
motorstyrenhet6Vindrutetorkare7–8Bränsleinsprutning, tändnings‐
system9Bränsleinsprutning, tändnings‐
system10Motorstyrenhet11Lambdasond12Startmotor13Sensor gasspjällvärme14Belysning15BakrutetorkareNrStrömkrets16Vakuumpump, luftmassemätare,
givare för vatten i bränslet, DC-
omvandlare17–18Adaptive Forward Lighting19Adaptive Forward Lighting20Bränslepump21Fönsterhissar bak22ABS23Variabel styrning24Fönsterhissar fram25Eluttag26ABS27Elektrisk parkeringsbroms28Bakruteuppvärmning29Elmanövrerat förarsäte30Elmanövreat passagerarsäte

Bilvård233
NrStrömkrets31Luftkonditionering32Karosstyrenhet33Uppvärmda framsäten34Taklucka35Infotainmentsystem36–37Höger helljus38Vänster helljus39–40–41Vakuumpump42Kylarfläkt43Bilbatteri, DC-omvandlare
(endast på bilar med stopp/start-
system)44Strålkastarspolare45KylarfläktNrStrömkrets46Uttag 87, huvudrelä47Lambdasond48Dimljus49Höger halvljus50Vänster halvljus51Signalhorn52Tändsystemet53Tändning, ventilerade framsäten54Tändsystemet55Elfönsterhissar, spegelinfällning56Vindrutespolare57–58–59Dieselbränslevärmare, emis‐
sionsövervakningssystem60Spegelvärme61SpegelvärmeNrStrömkrets62–63Bakrutesensor64Adaptive Forward Lighting65Extrapump (endast bilar med
stopp-start-system)66Bakrutespolare67Styrenhet bränslesystem68–69Bilbatteriets givare70Regnsensor71Bilbatteriets givare
När du bytt de trasiga säkringarna
sätter du säkringscentralens lock på
plats och trycker fast det.
Om säkringscentralens lock inte är ordentligt stängt kan funktionsfel upp‐ stå.

234BilvårdSäkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna utrymmet, tryck ihop låsfli‐
karna, fäll ner utrymmet och ta bort
det.
I högerstyrda bilar är säkringshållaren placerad bakom ett skydd i handsk‐facket. Öppna handskfacket och ta
bort skyddet.
NrStrömkrets1Infotainmentsystem, infodisplay2Karosstyrenhet3Karosstyrenhet4Infotainmentsystem, infodisplay5Infotainmentsystem, infodisplay6Cigarettändare7Eluttag8Karosstyrenhet9Karosstyrenhet10Karosstyrenhet11Kupéfläkt12–13–14Diagnoskontakt15Airbag16Centrallås, baklucka17Luftkonditionering

Bilvård235
NrStrömkrets18Transportsäkring19Minne20–21Instrument22Tändsystemet23Karosstyrenhet24Karosstyrenhet25–26Eluttag lastutrymme
Elmanövrerade säten, nr 12 och 13,
har ett överbelastningsskydd. Kret‐
sen sluts igen efter nerkylning.
Säkringscentral, lastrum
Säkringshållaren är placerad på
vänster sida i lastutrymmet bakom ett skydd. Ta bort skyddet.

236Bilvård
NrStrömkrets1Centrallås, elmanövrerad
baklucka2Släpmodul3–4–5Släputtag6Rattvärme7–8Släputtag9Taklucka10Centrallås, baklucka11–12–13–14–15Elmanövrerat bakluckslås16LuftkonditioneringNrStrömkrets17–18–19Sidohinderdetektor20Sidohinderdetektor, ventilerade
framstolar21Aktiv fjädring, helljusassistent,
farthållare, trafikskyltsassistent,
filbytesvarning, släpvagnsmodul22Stöldlarm23Fyrhjulsdrift, stöldlarm24–25–26–27–28–29Släpvagnsmodul, transportsäk‐
ring30SidohinderdetektorNrStrömkrets31–32–33–34Taklucka35–36–37–

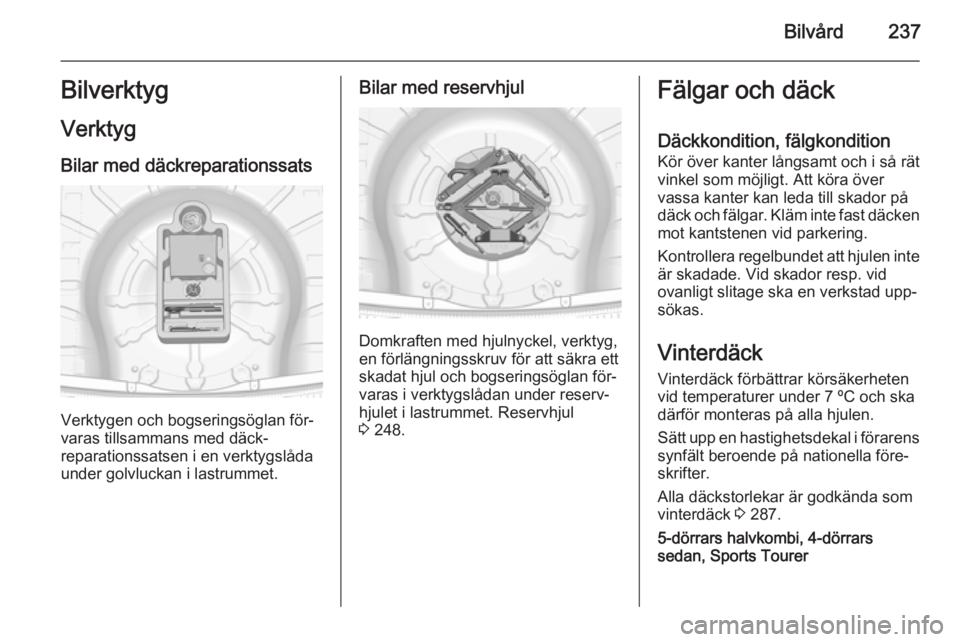

Bilvård237BilverktygVerktyg
Bilar med däckreparationssats
Verktygen och bogseringsöglan för‐
varas tillsammans med däck‐
reparationssatsen i en verktygslåda
under golvluckan i lastrummet.
Bilar med reservhjul
Domkraften med hjulnyckel, verktyg,
en förlängningsskruv för att säkra ett
skadat hjul och bogseringsöglan för‐
varas i verktygslådan under reserv‐
hjulet i lastrummet. Reservhjul
3 248.
Fälgar och däck
Däckkondition, fälgkonditionKör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vinterdäck Vinterdäck förbättrar körsäkerhetenvid temperaturer under 7 ºC och ska
därför monteras på alla hjulen.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.
Alla däckstorlekar är godkända som
vinterdäck 3 287.
5-dörrars halvkombi, 4-dörrars
sedan, Sports Tourer

238Bilvård
Använd däck i dimension
205/60 R 16 och 235/45 R 18 endast
som vinterdäck.
Däckbeteckningar t.ex. 215/60 R 16 95 H215=Däckets bredd i mm60=Tvärsnittsförhållande (däck‐
höjd i relation till däckbredd) i %R=Stomtyp: RadialRF=Konstruktion: RunFlat16=Fälgdiameter i tum95=Kod bärförmåga t.ex.: 95
motsvarar 690 kgH=Hastighetskod
Hastighetskod:
Q=upp till 160 km/hS=upp till 180 km/hT=upp till 190 km/hH=upp till 210 km/hV=upp till 240 km/hW=upp till 270 km/hDäcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för bi‐
lar med ringtrycksövervakningssys‐
tem.
Skruva loss ventilhatten.
Ringtryck 3 287.
Däck- och lastinformationsetiketten
på vänster dörram anger original‐
däcktyp och tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med ring‐
trycket för full last.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐ ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐ komforten och bränsleförbrukningen,
och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för att få korrekt däcktrycksvärde:
1. Identifiera drivaxel och typ av kaross.
2. Identifiera motorns identifierings‐ kod. Motordata 3 267.
3. Identifiera respektive däck.
Däcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 287.
