Važiavimas ir naudojimas167
Sistemą sudaro keturi galiniame
buferyje sumontuoti ultragarsiniai
automobilio statymo jutikliai.
Įjungimas
Įjungus atbulinės eigos pavarą,
sistema parengiama darbui
automatiškai.
Šviečiantys šviesos diodai
automobilio statymo pagalbos
mygtuke r nurodo, kad sistema
paruošta darbui.
Indikacija
Sistema įspėja vairuotoją garsiniais signalais apie potencialiai pavojingus objektus už automobilio. Tarpai tarp
signalų mažėja automobiliui artėjant
prie kliūties. Kai atstumas mažesnis nei maždaug 30 cm, signalas tampanepertraukiamas.
Be to, vairuotojo informacijos centre
gali būti rodomas atstumas iki kliūčių.
Išjungimas
Sistema automatiškai išsijungia, kai
išjungiama atbulinės eigos pavara.
Galima išaktyvinti ir rankiniu būdu,
spustelint automobilio statymo
pagalbos mygtuką r.
Abiem atvejais šviesos diodas
mygtuke užges ir vairuotojo
informacijos centre pasirodys
pranešimas.
Gedimas
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių (pvz., sniegu padengtų jutiklių) vairuotojo
informacijos centre pateikiamas
atitinkamas pranešimas.
Priekinė-galinė automobilio
statymo pagalba
Priekinė-galinė automobilio statymo
pagalba matuoja atstumą tarp
automobilio ir kliūčių, esančių
automobilio priekyje ir gale. Sistema
transliuoja garsinius signalus ir rodo
pranešimus.

168Važiavimas ir naudojimas
Sistemą sudaro po keturis galiniame
ir priekiniame bamperiuose
sumontuotus ultragarsinius
automobilio statymo jutiklius.
Ji naudoja du skirtingus garsinius
įspėjamuosius signalus (priekinei ir
galinei stebėjimo zonoms),
kiekvienas kurių veikia skirtingu tono
dažniu.
Automobilio statymo pagalbos
mygtukas ir veikimo logika
Galinėje-priekinėje automobilio
statymo sistemoje numatytas
mygtukas r. Jei automobilyje
papildomai yra pažangioji statymo
pagalba (žr. atskirą aprašymą),
sistemoje įrengtas mygtukas D.
Šiuo atveju abi sistemos valdomos
mygtuku D.
Spustelėjus mygtuką r arba D,
suaktyvinama arba išaktyvinama
automobilio statymo pagalba.
Nuspaudus ir palaikius mygtuką D
(apie vieną sekundę), suaktyvinama
arba išaktyvinama pažangioji statymo
pagalba.
Mygtuko paspaudimais sistema
valdoma taip:
■ aktyvi priekinė-galinė automobilio statymo pagalba: trumpu
spustelėjimu ji išaktyvinama;
■ aktyvi priekinė-galinė automobilio statymo pagalba: ilgu paspaudimu
suaktyvinama pažangioji statymo
pagalba;
■ aktyvi pažangioji statymo pagalba: trumpu spustelėjimu suaktyvinamapriekinė-galinė automobilio
statymo pagalba;
■ aktyvi pažangioji statymo pagalba: ilgu paspaudimu išaktyvinama
pažangioji statymo pagalba.
Įjungimas
Įjungus atbulinę pavarą, priekinė ir
galinė automobilio statymo pagalba
parengiama darbui.

Važiavimas ir naudojimas169
Šviečiantys šviesos diodai
automobilio statymo pagalbos
mygtuke r arba D nurodo, kad
sistema paruošta darbui.
Lėtai važiuojant pirmyn, priekinę
automobilio statymo pagalbą galima
papildomai suaktyvinti trumpai
spustelint automobilio statymo
pagalbos mygtuką r arba D.
Spustelėjus mygtuką, kai įjungtas
uždegimas, priekinė automobilio
statymo pagalba visada įjungiama, jei automobilio greitis krenta žemiau tam
tikro lygio.
Indikacija
Sistema įspėja vairuotoją garsiniais
signalais apie potencialiai pavojingus objektus už automobilio ir prieš jį.
Priklausomai nuo to, kuri automobilio
pusė yra arčiau kliūties, pasigirsta
atitinkami garsiniai įspėjamieji
signalai. Tarpai tarp signalų mažėja
automobiliui artėjant prie kliūties. Kai atstumas mažesnis nei maždaug
30 cm, signalas tampa
nepertraukiamas.
Be to, vairuotojo informacijos centre
yra rodomas atstumas iki kliūčių.Atstumo indikaciją vairuotojo
informacijos centre gali pakeisti
aukštesnio prioriteto automobilio
pranešimai. Patvirtinus pranešimą
mygtuku SET/CLR , įrengtu posūkio
signalo svirtyje, vėl parodoma
atstumo indikacija.
Išjungimas
Sistema išaktyvinama automatiškai,
kai važiuojant pirmyn viršijamas
atitinkamas greitis.
Galima išaktyvinti ir rankiniu būdu,
trumpai spustelint automobilio
statymo pagalbos mygtuką r arba
D .
Išaktyvinus sistemą, mygtuko šviesos diodas užgęsta ir vairuotojo
informacijos centre pasirodo
pranešimas Park Assist Off
(automobilio statymo pagalbos
sistema išjungta) .
Gedimas
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių (pvz.,
sniegu padengtų jutiklių) vairuotojo
informacijos centre pateikiamas
atitinkamas pranešimas.

170Važiavimas ir naudojimas
Pažangioji statymo pagalba
Pažangioji statymo pagalba padeda
vairuotojui pastatyti automobilį į vietą,
pateikdama instrukcijas vairuotojo
informacijos centre ir skleisdama
garsinius signalus. Vairuotojas turi
valdyti greitėjimo, stabdymo,
vairavimo ir pavarų keitimo procesus.
Sistema naudoja priekinės-galinės
automobilio statymo pagalbos
jutiklius ir du papildomus jutiklius
abiejuose priekinio ir galinio bamperių
šonuose.
Mygtukas D
ir veikimo logika
Pažangioji statymo pagalba ir
priekinė-galinė automobilio statymo pagalba (žr. aprašymą pirmiau)
valdomos mygtuku D.
Spustelėjus mygtuką D,
suaktyvinama arba išaktyvinama
automobilio statymo pagalba.
Nuspaudus ir palaikius mygtuką D
(apie vieną sekundę), suaktyvinama
arba išaktyvinama pažangioji statymo
pagalba.
Mygtuko paspaudimais sistema
valdoma taip:
■ aktyvi priekinė-galinė automobilio statymo pagalba: trumpu
spustelėjimu ji išaktyvinama;
■ aktyvi priekinė-galinė automobilio statymo pagalba: ilgu paspaudimu
suaktyvinama pažangioji statymo
pagalba;■ aktyvi pažangioji statymo pagalba: trumpu spustelėjimu suaktyvinamapriekinė-galinė automobilio
statymo pagalba;
■ aktyvi pažangioji statymo pagalba: ilgu paspaudimu išaktyvinama
pažangioji statymo pagalba.
Įjungimas
Ieškant stovėjimo vietos, sistemą
galima parengti darbui nuspaudžiant
mygtuką D ir palaikant jį apie
sekundę.

Važiavimas ir naudojimas171
Sistemą galima suaktyvinti tik
važiuojant iki 30 km/h greičiu, ji ieško vietos automobiliui pastatyti
važiuojant iki 30 km/h greičiu.
Didžiausias leistinas lygiagretus
atstumas tarp automobilio ir
automobilių statymo eilės yra
1,8 metro.
Funkcionalumas
Kai automobilis pravažiuoja
automobilių eilę sistemai esant
įjungtai, pažangioji statymo pagalbos
sistema pradeda ieškoti tinkamos
vietos automobiliui pastatyti. Aptikus
tinkamą vietą, vairuotojo informacijos
centre pateikiama vaizdinė
informacija ir pasigirsta garsinis
signalas.
Jei vairuotojas nesustabdo
automobilio per 10 metrų po
pasiūlytos statymo vietos, sistema pradeda ieškoti kitos tinkamos
statymo vietos.
Sistemos pateiktas statymo vietos
siūlymas laikomas priimtu, jei
vairuotojas sustabdo automobilį
10 metrų intervale nuo pranešimo
„Stop“ pateikimo. Sistema
apskaičiuoja optimalų maršrutą į
pastatymo vietą. Tada ji padeda
vairuotojui įvažiuoti į vietą,
pateikdama detalias instrukcijas.
Ekrane pateikiamos tokios
instrukcijos:
■ patarimą, jei važiuojama didesniu kaip 30 km/val. greičiu,
■ reikalavimą sustabdyti automobilį, aptikus statymo vietą,
■ važiavimo kryptį, vykdant statymo manevrus,
■ vairaračio padėtį statymo metu,
■ vykdymo juostą, skirtą kai kurioms instrukcijoms.

172Važiavimas ir naudojimas
Apie sėkmingą pastatymo manevrą
informuoja finišo ženklas.
Būtina visada įdėmiai klausytis
priekinės-galinės automobilio
statymo pagalbos skleidžiamų garsų.
Nepertraukiamas garsinis signalas
reiškia, kad atstumas iki kliūties yra
mažesnis nei maždaug 30 cm.
Statymo pusės pakeitimas
Pagal numatytąją nuostatą sistema
sukonfigūruota automobilio statymo
vietas aptikti keleivio pusėje. Norint
aptikti statymo vietas vairuotojo
pusėje, reikia paieškos metu įjungti
posūkio į vairuotojo pusę signalą.
Išjungus posūkio signalą, sistema vėl
ima ieškoti stovėjimo vietų keleivio
pusėje.
Rodinių pirmumas
Suaktyvinus pažangiąją statymo
pagalbą, vairuotojo informacijos
centre pateikiamas pranešimas.
Pažangiosios statymo pagalbos
indikaciją vairuotojo informacijos
centre gali pakeisti automobilio
aukštesnio prioriteto pranešimai. Posūkio signalo svirties mygtuku
SET/CLR patvirtinus pranešimą, vėl
pasirodo pažangiosios statymo pagalbos instrukcijos ir statymo
manevrą galima tęsti.
Išjungimas
Sistema išjungiama:
■ nuspaudus mygtuką D ir
palaikius apie vieną sekundę,
■ sėkmingai užbaigus statymo manevrą,
■ važiuojant didesniu nei 30 km/h greičiu,
■ išjungus uždegimą.Jei sistemą išjungs vairuotojas arba
sistema dėl tam tikrų aplinkybių
išsijungs pati, manevruojant
vairuotojo informacijos centre bus
parodytas pranešimas Parking
Deactivated (statymo sistema
išjungta) .
Gedimas
Toliau iliustruojamas pranešimas
vairuotojo informacijos centre
pasirodo tokiais atvejais:
■ nutinka sistemos gedimas;
■ vairuotojas nesėkmingai baigia statymo manevrą;
■ sistema nebeveikia.

Važiavimas ir naudojimas173
Jei pateikiant statymo instrukcijas
aptinkamas objektas, vairuotojo
informacijos centre pasirodo
pranešimas Stop (sustabdyti) .
Pašalinus objektą, statymo manevras bus tęsiamas. Jei objektas nebus
pašalintas, sistema išsijungs.
Sistemai suaktyvinti nuspauskite ir
apie vieną sekundę palaikykite
mygtuką D, tada ieškokite naujos
vietos automobiliui pastatyti.
Pagrindinės pastabos dėl
automobilio statymo pagalbos
sistemų naudojimo9 Perspėjimas
Tam tikromis sąlygomis įvairūs
atspindintys objektų ar medžiagų
paviršiai bei išoriniai garso šaltiniai gali trikdyti sistemos veikimą.
Ypatingą dėmesį būtina atkreipti į
žemas kliūtis, kurios gali sugadinti apatinę buferio dalį.
Įspėjimas
Sistemos veikimas gali suprastėti, jei jutikliai bus padengti, pvz., ledu
ar sniegu.
Statymo pagalbos sistemos
veikimo efektyvumas gali
sumažėti dėl didelės apkrovos.
Jei aplink stovėjimo vietą yra
aukštesnių transporto priemonių
(pvz., visureigių, vienatūrių,
mikroautobusų, kemperių,
priekabų ir sunkvežimių),
taikomos specialiosios sąlygos.
Negarantuojama, kad viršutinėje
šių transporto priemonių srityje
bus identifikuojami objektai ir
tinkamai indikuojamas atstumas
iki jų.
Mažo skersmens objektai,
pavyzdžiui, siauri objektai ar
minkštos medžiagos, gali nebūti
aptinkami sistemos.
Automobilio statymo pagalba ir pažangioji statymo pagalba
neaptinka objektų už aptikimo
zonos ribų.
Pastaba
Statymo pagalbos sistema
automatiškai aptinka gamyklinę
vilkimo įrangą. Ji išjungiama
prijungus jungtį.
Jutiklis gali aptikti nesamą objektą
(aido trukdį), kurį sukėlė akustiniai ar mechaniniai trikdžiai.

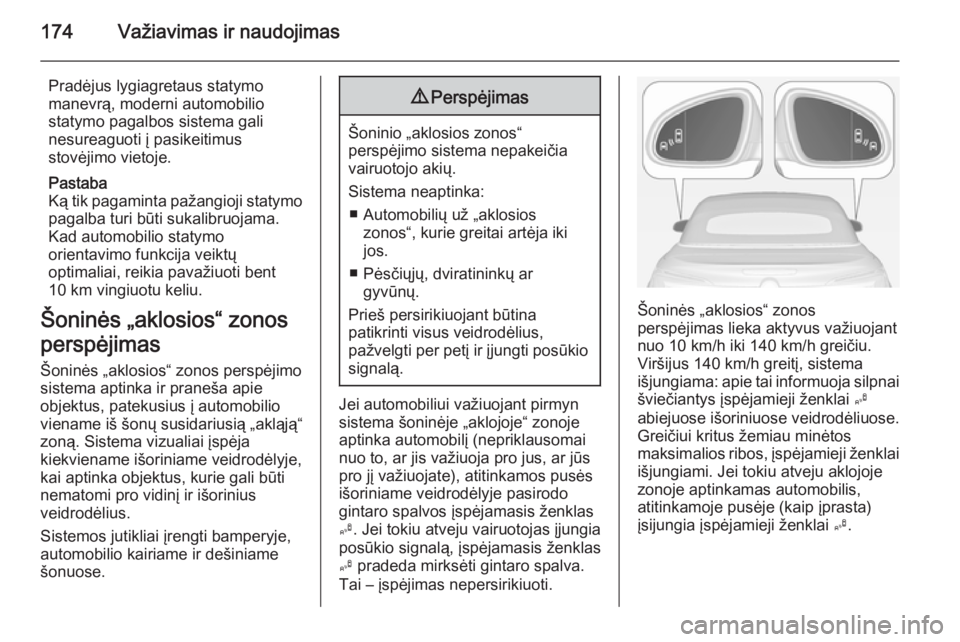

174Važiavimas ir naudojimas
Pradėjus lygiagretaus statymo
manevrą, moderni automobilio
statymo pagalbos sistema gali
nesureaguoti į pasikeitimus
stovėjimo vietoje.
Pastaba
Ką tik pagaminta pažangioji statymo pagalba turi būti sukalibruojama.
Kad automobilio statymo
orientavimo funkcija veiktų
optimaliai, reikia pavažiuoti bent
10 km vingiuotu keliu.
Šoninės „aklosios“ zonos
perspėjimas Šoninės „aklosios“ zonos perspėjimo
sistema aptinka ir praneša apie
objektus, patekusius į automobilio
viename iš šonų susidariusią „akląją“ zoną. Sistema vizualiai įspėja
kiekviename išoriniame veidrodėlyje,
kai aptinka objektus, kurie gali būti
nematomi pro vidinį ir išorinius
veidrodėlius.
Sistemos jutikliai įrengti bamperyje, automobilio kairiame ir dešiniame
šonuose.9 Perspėjimas
Šoninio „aklosios zonos“
perspėjimo sistema nepakeičia
vairuotojo akių.
Sistema neaptinka: ■ Automobilių už „aklosios zonos“, kurie greitai artėja iki
jos.
■ Pėsčiųjų, dviratininkų ar gyvūnų.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio signalą.
Jei automobiliui važiuojant pirmyn
sistema šoninėje „aklojoje“ zonoje
aptinka automobilį (nepriklausomai
nuo to, ar jis važiuoja pro jus, ar jūs
pro jį važiuojate), atitinkamos pusės
išoriniame veidrodėlyje pasirodo
gintaro spalvos įspėjamasis ženklas
B . Jei tokiu atveju vairuotojas įjungia
posūkio signalą, įspėjamasis ženklas
B pradeda mirksėti gintaro spalva.
Tai – įspėjimas nepersirikiuoti.
Šoninės „aklosios“ zonos
perspėjimas lieka aktyvus važiuojant nuo 10 km/h iki 140 km/h greičiu.
Viršijus 140 km/h greitį, sistema
išjungiama: apie tai informuoja silpnai
šviečiantys įspėjamieji ženklai B
abiejuose išoriniuose veidrodėliuose.
Greičiui kritus žemiau minėtos
maksimalios ribos, įspėjamieji ženklai išjungiami. Jei tokiu atveju aklojoje
zonoje aptinkamas automobilis,
atitinkamoje pusėje (kaip įprasta)
įsijungia įspėjamieji ženklai B.
