2014 OPEL CASCADA Betriebsanleitung (in German)

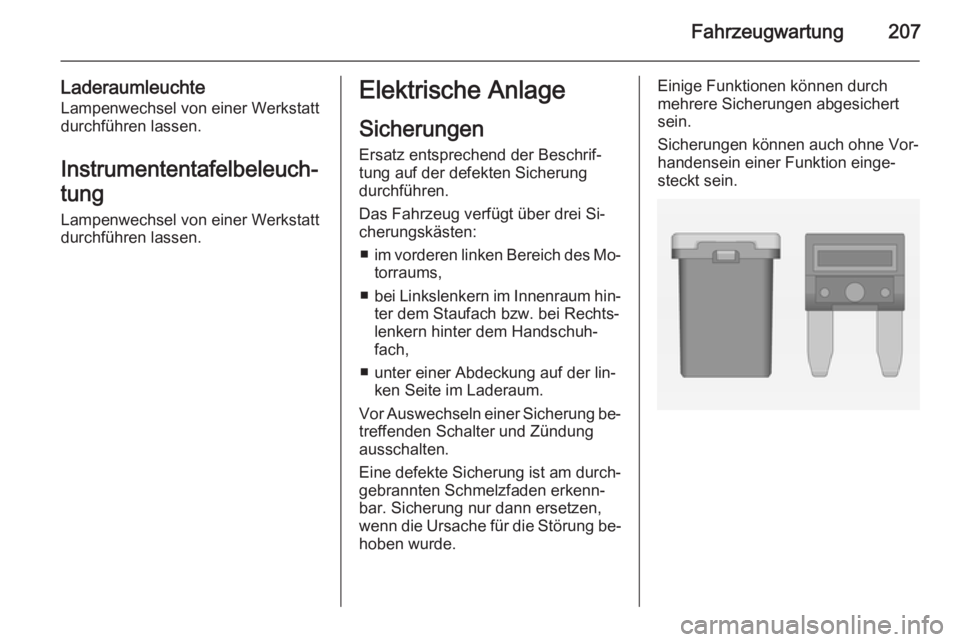

Fahrzeugwartung207
LaderaumleuchteLampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen
Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Si‐
cherungskästen:
■ im vorderen linken Bereich des Mo‐
torraums,
■ bei Linkslenkern im Innenraum hin‐
ter dem Staufach bzw. bei Rechts‐
lenkern hinter dem Handschuh‐
fach,
■ unter einer Abdeckung auf der lin‐ ken Seite im Laderaum.
Vor Auswechseln einer Sicherung be‐
treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.

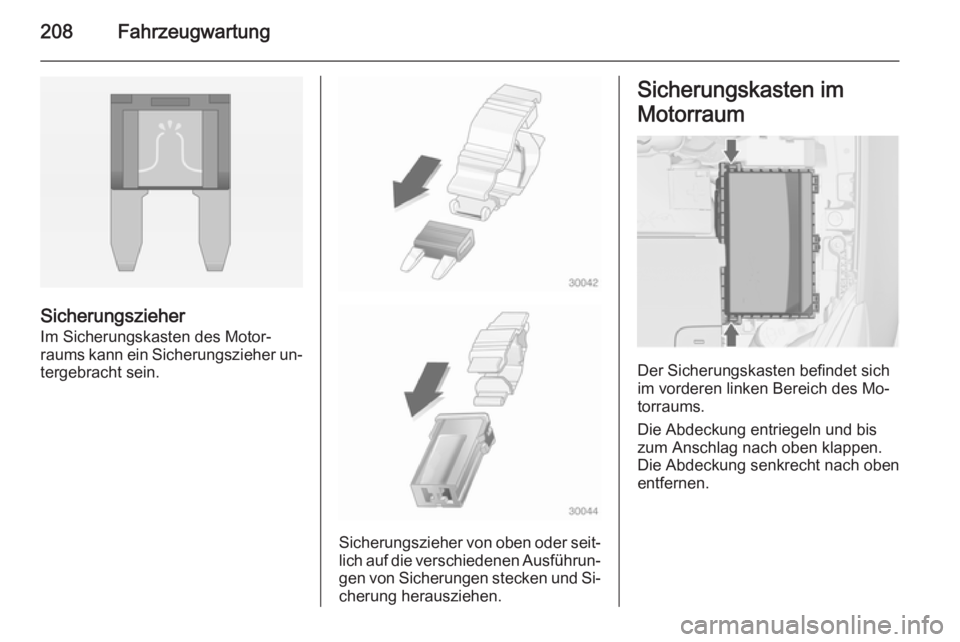

208Fahrzeugwartung
Sicherungszieher
Im Sicherungskasten des Motor‐ raums kann ein Sicherungszieher un‐ tergebracht sein.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.

Fahrzeugwartung209
Nr.Stromkreis1Motorsteuergerät2Lambdasonde3Kraftstoffeinspritzung, Zündan‐
lage4Kraftstoffeinspritzung, Zündan‐
lage5–6Spiegelheizung7Gebläsesteuerung8Lambdasonde, Motorkühlung9Heckscheibensensor10Fahrzeugbatteriesensor11Laderaumentriegelung12Adaptives Fahrlicht, Automati‐
sches Fahrlicht13ABS-Ventile14–15MotorsteuergerätNr.Stromkreis16Anlasser17Getriebesteuergerät18Heizbare Heckscheibe19Elektrische Fensterbetätigung
vorn20Elektrische Fensterbetätigung
hinten21Batterieplusverteilung hinten22Fernlicht links (Halogen)23Scheinwerferwaschanlage24Abblendlicht rechts (Xenon)25Abblendlicht links (Xenon)26Nebelscheinwerfer27Heizung Diesel-Kraftstoff28Start-/Stoppsystem29Elektrische Parkbremse30ABS-Pumpe

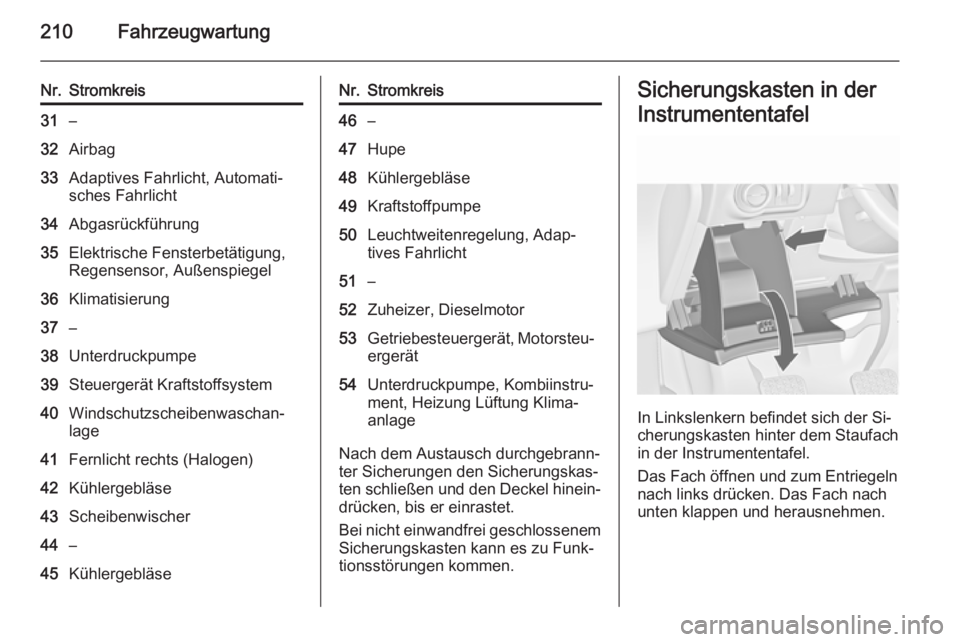

210Fahrzeugwartung
Nr.Stromkreis31–32Airbag33Adaptives Fahrlicht, Automati‐
sches Fahrlicht34Abgasrückführung35Elektrische Fensterbetätigung,
Regensensor, Außenspiegel36Klimatisierung37–38Unterdruckpumpe39Steuergerät Kraftstoffsystem40Windschutzscheibenwaschan‐
lage41Fernlicht rechts (Halogen)42Kühlergebläse43Scheibenwischer44–45KühlergebläseNr.Stromkreis46–47Hupe48Kühlergebläse49Kraftstoffpumpe50Leuchtweitenregelung, Adap‐ tives Fahrlicht51–52Zuheizer, Dieselmotor53Getriebesteuergerät, Motorsteu‐ ergerät54Unterdruckpumpe, Kombiinstru‐
ment, Heizung Lüftung Klima‐
anlage
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der Si‐
cherungskasten hinter dem Staufach
in der Instrumententafel.
Das Fach öffnen und zum Entriegeln nach links drücken. Das Fach nach
unten klappen und herausnehmen.

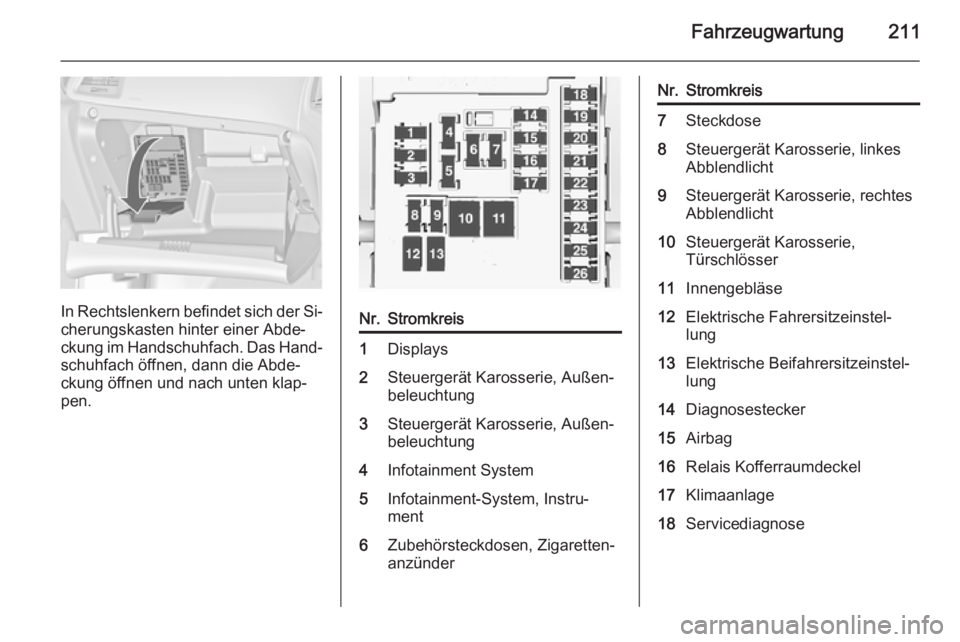

Fahrzeugwartung211
In Rechtslenkern befindet sich der Si‐cherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, dann die Abde‐
ckung öffnen und nach unten klap‐
pen.
Nr.Stromkreis1Displays2Steuergerät Karosserie, Außen‐ beleuchtung3Steuergerät Karosserie, Außen‐
beleuchtung4Infotainment System5Infotainment-System, Instru‐
ment6Zubehörsteckdosen, Zigaretten‐
anzünderNr.Stromkreis7Steckdose8Steuergerät Karosserie, linkes
Abblendlicht9Steuergerät Karosserie, rechtes
Abblendlicht10Steuergerät Karosserie,
Türschlösser11Innengebläse12Elektrische Fahrersitzeinstel‐
lung13Elektrische Beifahrersitzeinstel‐
lung14Diagnosestecker15Airbag16Relais Kofferraumdeckel17Klimaanlage18Servicediagnose

212Fahrzeugwartung
Nr.Stromkreis19Steuergerät Karosserie, Brems‐
leuchten, Rückleuchten, Innen‐
leuchten20–21Instrumententafel22Zündanlage23Kontrolleinheit Karosserie24Kontrolleinheit Karosserie25–26Zubehörsteckdose im Koffer‐
raum
Sicherungskasten im
Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hin‐
ter einer Abdeckung.
Abdeckung entfernen.
Sicherungszuordnung
Nr.Stromkreis1Steuergerät Verdeck, Verteiler‐
leiste rechts2–3Einparkhilfe4–5–6–7Elektrisch verstellbarer Sitz8Steuergerät Verdeck9–10–11Anhängermodul, Reifendruck‐
überwachung und Rückfahrka‐
mera12Steuergerät Verdeck, Rück‐
leuchten13–

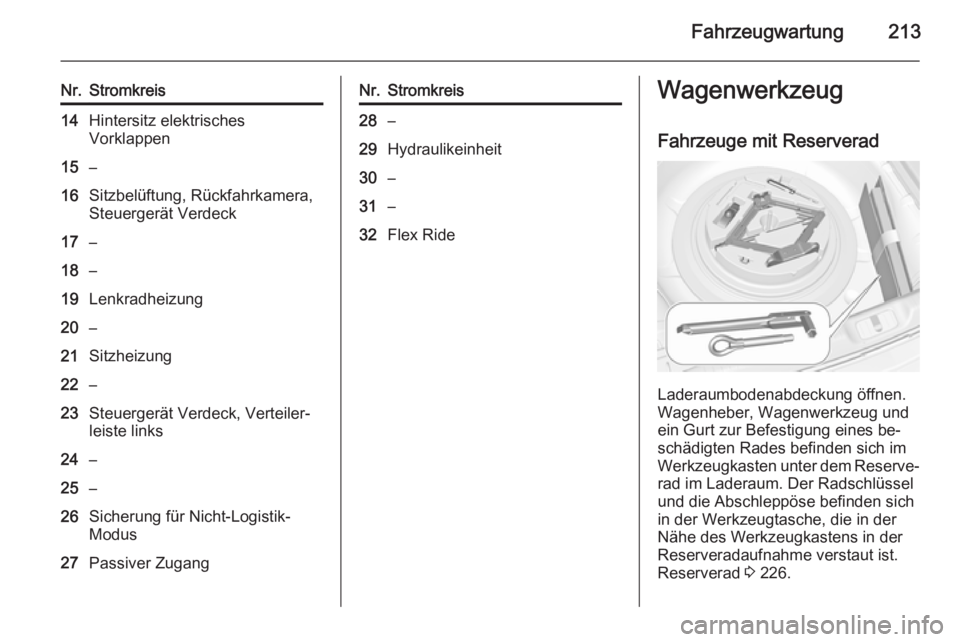

Fahrzeugwartung213
Nr.Stromkreis14Hintersitz elektrisches
Vorklappen15–16Sitzbelüftung, Rückfahrkamera,
Steuergerät Verdeck17–18–19Lenkradheizung20–21Sitzheizung22–23Steuergerät Verdeck, Verteiler‐
leiste links24–25–26Sicherung für Nicht-Logistik-
Modus27Passiver ZugangNr.Stromkreis28–29Hydraulikeinheit30–31–32Flex RideWagenwerkzeug
Fahrzeuge mit Reserverad
Laderaumbodenabdeckung öffnen.
Wagenheber, Wagenwerkzeug und
ein Gurt zur Befestigung eines be‐
schädigten Rades befinden sich im
Werkzeugkasten unter dem Reserve‐ rad im Laderaum. Der Radschlüssel
und die Abschleppöse befinden sich
in der Werkzeugtasche, die in der
Nähe des Werkzeugkastens in der
Reserveradaufnahme verstaut ist.
Reserverad 3 226.

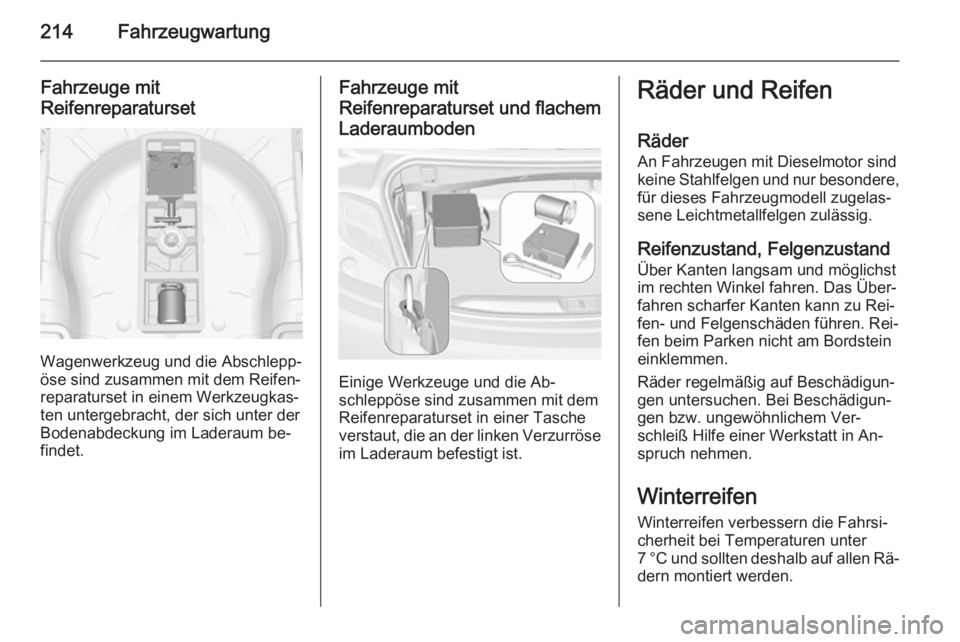

214Fahrzeugwartung
Fahrzeuge mit
Reifenreparaturset
Wagenwerkzeug und die Abschlepp‐
öse sind zusammen mit dem Reifen‐
reparaturset in einem Werkzeugkas‐
ten untergebracht, der sich unter der
Bodenabdeckung im Laderaum be‐
findet.
Fahrzeuge mit
Reifenreparaturset und flachem
Laderaumboden
Einige Werkzeuge und die Ab‐
schleppöse sind zusammen mit dem Reifenreparaturset in einer Tasche
verstaut, die an der linken Verzurröse im Laderaum befestigt ist.
Räder und Reifen
Räder An Fahrzeugen mit Dieselmotor sind
keine Stahlfelgen und nur besondere,
für dieses Fahrzeugmodell zugelas‐
sene Leichtmetallfelgen zulässig.
Reifenzustand, Felgenzustand Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐ cherheit bei Temperaturen unter
7 °C und sollten deshalb auf allen Rä‐ dern montiert werden.
