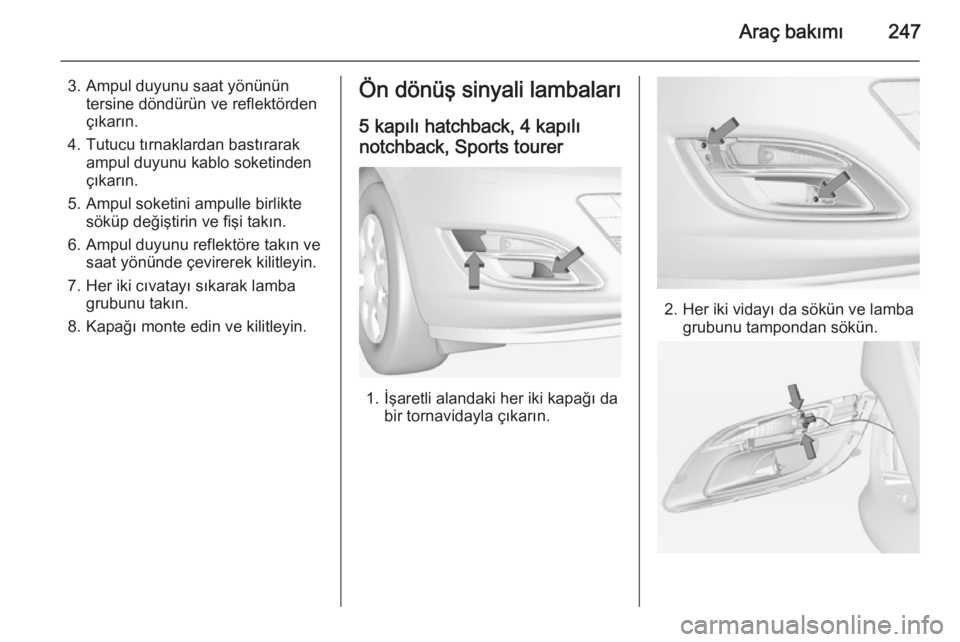

Araç bakımı247
3. Ampul duyunu saat yönününtersine döndürün ve reflektörden
çıkarın.
4. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
5. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
6. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
7. Her iki cıvatayı sıkarak lamba grubunu takın.
8. Kapağı monte edin ve kilitleyin.Ön dönüş sinyali lambaları
5 kapılı hatchback, 4 kapılı
notchback, Sports tourer
1. İşaretli alandaki her iki kapağı da bir tornavidayla çıkarın.
2. Her iki vidayı da sökün ve lamba
grubunu tampondan sökün.

248Araç bakımı
3.Her iki tutucu tırnağına bastırarak,
ampul duyunu reflektörden
çıkarın.
4. Tutucu tırnağına bastırarak, fiş konektörünü ampul soketinden
ayırın.
5. Ampul soketini ampulle birlikte çıkarıp değiştirin.
6. Ampul soketini reflektörün içine yerleştirin ve fiş konektörünü
takın.
7. Lamba grubunu tamponun içine bağlayın ve iki vidayla sabitleyin.
8. Her iki kapağı da takın.
5 kapılı hatchback, 4 kapılı
notchback, Sport/GSi ön tamponlu
Sports tourer
Ampullere aracın altından ulaşılabilir.
1. Yaylı tel kelepçeyi çözün ve daha sonra aşağı doğru çekip çıkarın.
2. Ampul soketini ampulle birlikte reflektörden çıkarıp alın.
3. Tutucu tırnaklardan bastırarakampul duyunu kablo soketinden
çıkarın.
4. Ampul soketini ampulle birlikte çıkarıp değiştirin.
5. Kablo soketini oturtun.
6. Ampul soketini reflektöre yerleştirin.
7. Yaylı tel kelepçeyi öne doğru itin ve yerleştirin.

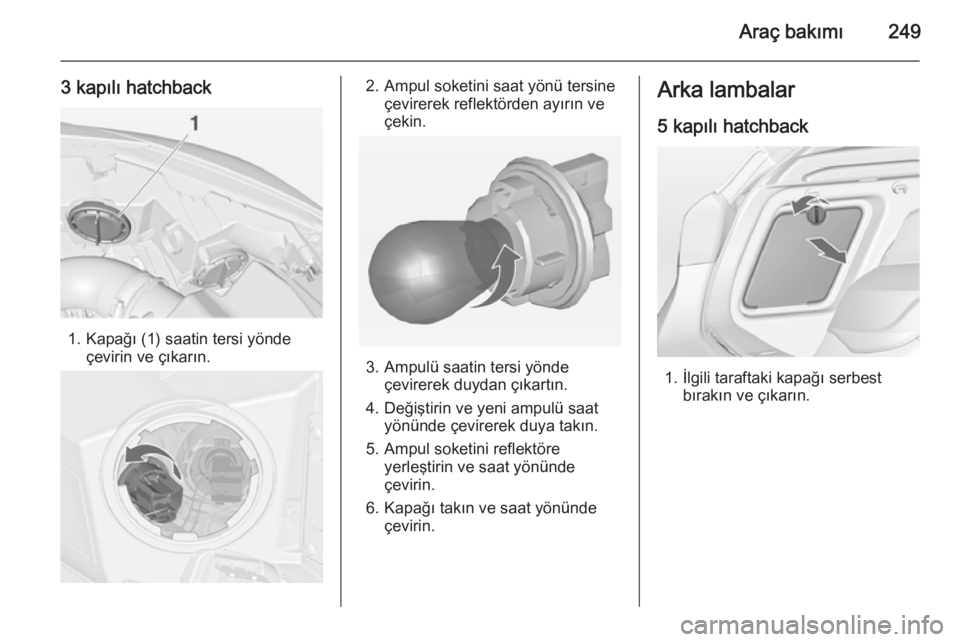

Araç bakımı249
3 kapılı hatchback
1. Kapağı (1) saatin tersi yöndeçevirin ve çıkarın.
2. Ampul soketini saat yönü tersineçevirerek reflektörden ayırın ve
çekin.
3. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
4. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
5. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın ve saat yönünde çevirin.
Arka lambalar
5 kapılı hatchback
1. İlgili taraftaki kapağı serbest bırakın ve çıkarın.

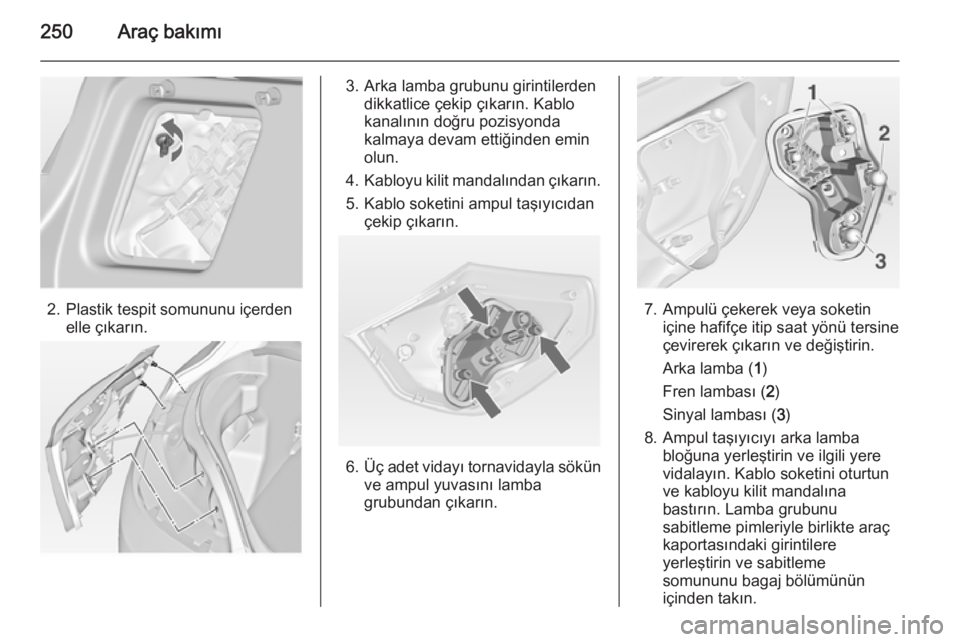

250Araç bakımı
2. Plastik tespit somununu içerdenelle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Kabloyu kilit mandalından çıkarın.
5. Kablo soketini ampul taşıyıcıdan çekip çıkarın.
6.Üç adet vidayı tornavidayla sökün
ve ampul yuvasını lamba
grubundan çıkarın.
7. Ampulü çekerek veya soketin içine hafifçe itip saat yönü tersine
çevirerek çıkarın ve değiştirin.
Arka lamba ( 1)
Fren lambası ( 2)
Sinyal lambası ( 3)
8. Ampul taşıyıcıyı arka lamba bloğuna yerleştirin ve ilgili yere
vidalayın. Kablo soketini oturtun
ve kabloyu kilit mandalına
bastırın. Lamba grubunu
sabitleme pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve sabitleme
somununu bagaj bölümünün
içinden takın.

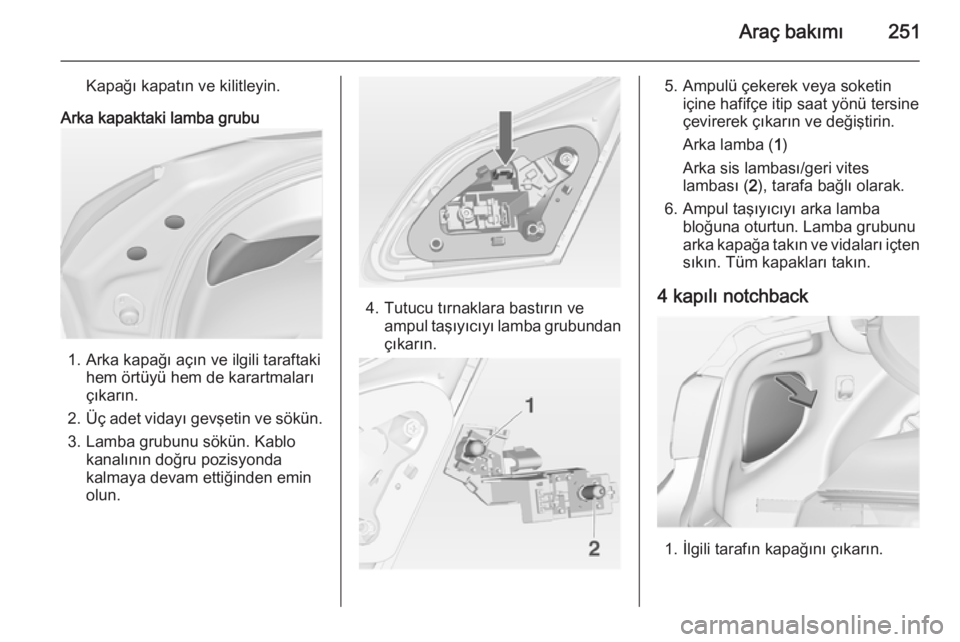

Araç bakımı251
Kapağı kapatın ve kilitleyin.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki hem örtüyü hem de karartmaları
çıkarın.
2. Üç adet vidayı gevşetin ve sökün.
3. Lamba grubunu sökün. Kablo kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Tutucu tırnaklara bastırın ve ampul taşıyıcıyı lamba grubundan
çıkarın.
5. Ampulü çekerek veya soketin içine hafifçe itip saat yönü tersine
çevirerek çıkarın ve değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
6. Ampul taşıyıcıyı arka lamba bloğuna oturtun. Lamba grubunu
arka kapağa takın ve vidaları içten
sıkın. Tüm kapakları takın.
4 kapılı notchback
1. İlgili tarafın kapağını çıkarın.

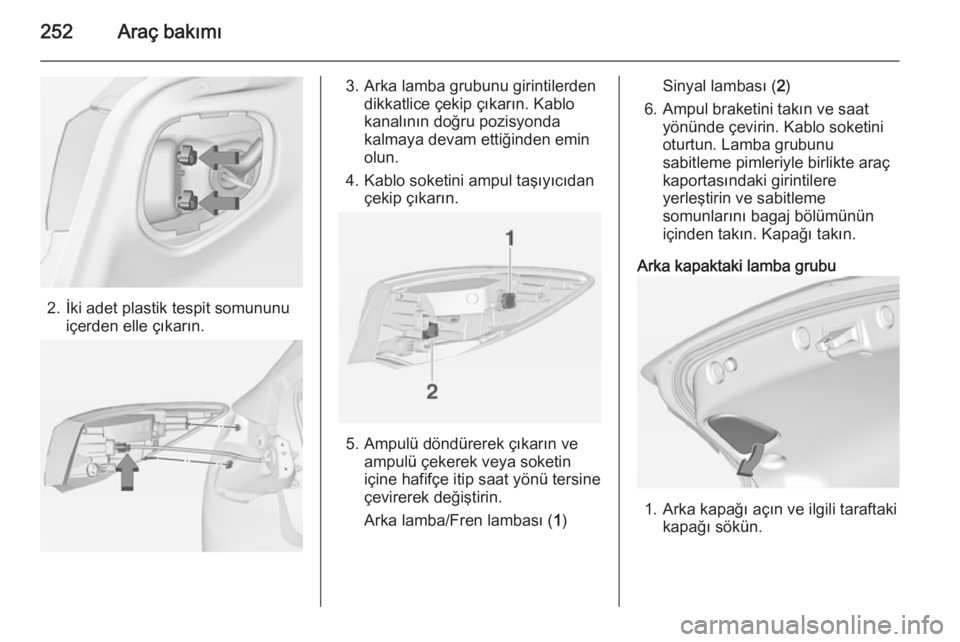

252Araç bakımı
2. İki adet plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Kablo soketini ampul taşıyıcıdan çekip çıkarın.
5. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin.
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
6. Ampul braketini takın ve saat yönünde çevirin. Kablo soketini
oturtun. Lamba grubunu
sabitleme pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve sabitleme
somunlarını bagaj bölümünün
içinden takın. Kapağı takın.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki kapağı sökün.

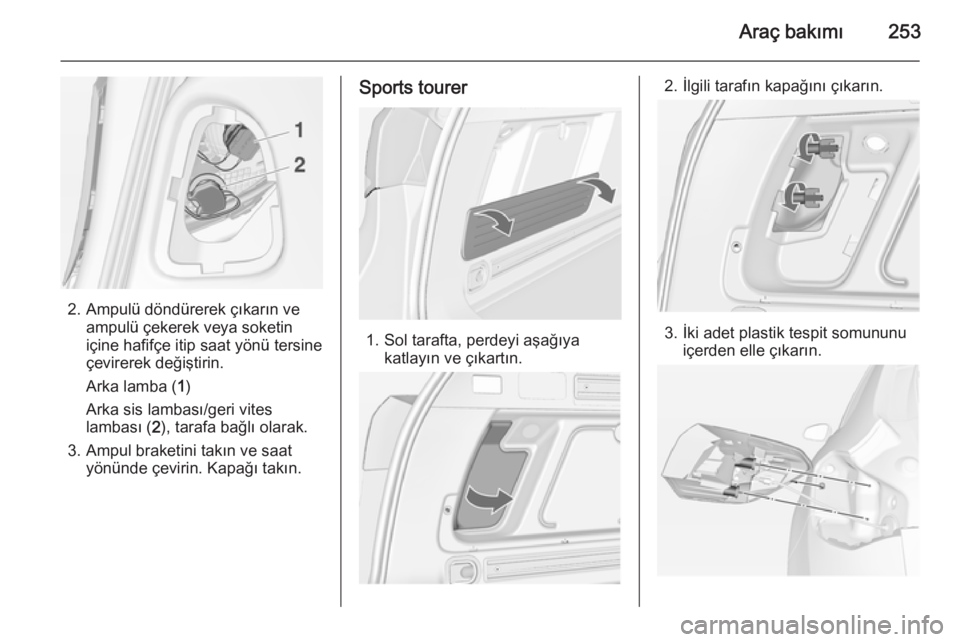

Araç bakımı253
2. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
3. Ampul braketini takın ve saat yönünde çevirin. Kapağı takın.
Sports tourer
1. Sol tarafta, perdeyi aşağıya katlayın ve çıkartın.
2. İlgili tarafın kapağını çıkarın.
3. İki adet plastik tespit somununuiçerden elle çıkarın.

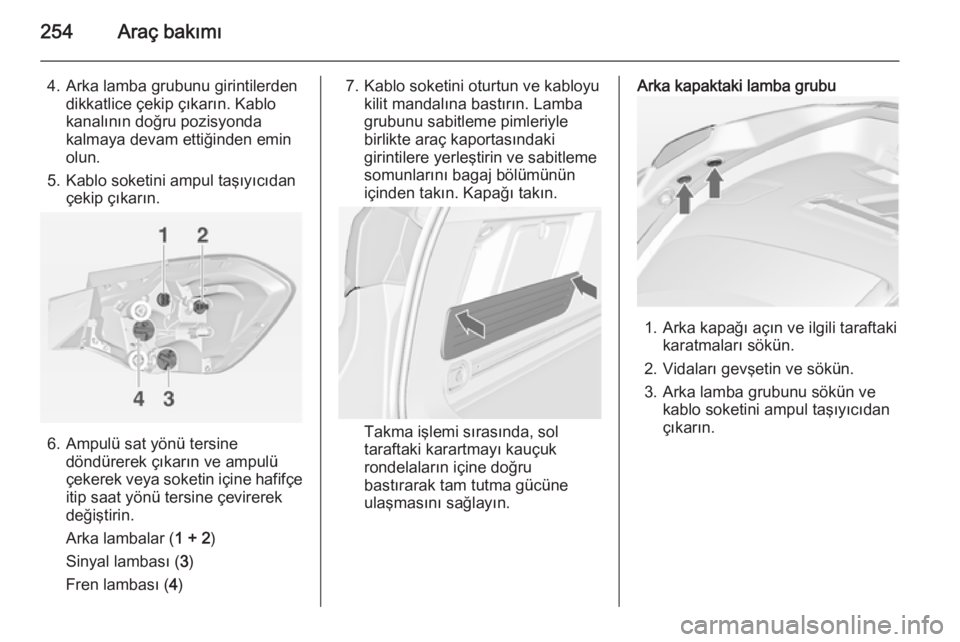

254Araç bakımı
4. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
5. Kablo soketini ampul taşıyıcıdan çekip çıkarın.
6. Ampulü sat yönü tersine döndürerek çıkarın ve ampulü
çekerek veya soketin içine hafifçe
itip saat yönü tersine çevirerek
değiştirin.
Arka lambalar ( 1 + 2)
Sinyal lambası ( 3)
Fren lambası ( 4)
7. Kablo soketini oturtun ve kabloyu
kilit mandalına bastırın. Lamba
grubunu sabitleme pimleriyle
birlikte araç kaportasındaki
girintilere yerleştirin ve sabitleme
somunlarını bagaj bölümünün
içinden takın. Kapağı takın.
Takma işlemi sırasında, sol
taraftaki karartmayı kauçuk
rondelaların içine doğru
bastırarak tam tutma gücüne
ulaşmasını sağlayın.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki karatmaları sökün.
2. Vidaları gevşetin ve sökün.
3. Arka lamba grubunu sökün ve kablo soketini ampul taşıyıcıdan
çıkarın.
