2014 OPEL ASTRA J Инструкция по эксплуатации (in Russian)

Уход за автомобилем295
Откройте и снимите заглушку.
Снимите крышку.
Цепи, защищаемые
предохранителями№Схема1–2Гнездо прицепа3Система помощи при парковке4–5–6–7Электрическая регулировка
сиденья8–9–10–11Модуль прицепа, розетка
прицепа12Модуль прицепа13Гнездо прицепа14Заднее сиденье, электриче‐
ское складывание15–16Внутреннее зеркало, камера
заднего вида17Штепсельная розетка18–

296Уход за автомобилем
№Схема19Подогреватель рулевого
колеса20Вентиляционный люк крыши21Подогрев передних сидений22–23–24–25–26–27–28–29–30–31Усилитель, суб-НЧ громкого‐
воритель32Активная система демпфиро‐
вания, система предупреж‐
дения о выезде из полосы
движения
Во время сборки необходимо нада‐
вить на заглушку, чтобы обеспе‐
чить надежность крепления.
Автомобильный
инструмент
Инструмент Автомобили, оборудованные
комплектом для ремонта шин
Отдельные инструменты, а также
буксирная проушина, находятся
вместе с комплектом для ремонта
шин в ящике для инструментов, ко‐ торый хранится под покрытием
пола багажного отделения.3-дверный и 5-дверный хэтчбэк

Уход за автомобилем297
Спортивный универсал и 4-двер‐
ный автомобиль с кузовом-седа‐
ном
В модификациях с задней систе‐
мой перевозки грузов 3 72 комп‐
лект для ремонта шин, отвертка и
буксирная проушина находятся в
ящике под передним пассажирским
сиденьем 3 70.
Автомобили, оборудованные
запасным колесомВариант 1a: 3-дверный и 5-двер‐
ный хетчбеки с жестким колесным
ключом
Домкрат, инструменты и ремень
для крепления поврежденного ко‐
леса находятся в ящике для ин‐
струментов под запасным колесом
в багажном отделении. Балонный
ключ и буксирная проушина хра‐
нятся в сумке с инструментами, ко‐
торый находится в нише для запас‐ ного колеса рядом с ящиком для
инструментов. Запасное колесо
3 313.
Вариант 1b: 3-дверный и 5-двер‐
ный хетчбеки со складным колес‐
ным ключом
То же, что в варианте 1a, но со
складным колесным ключом вме‐
сто жесткого колесного ключа в комплекте инструментов.

298Уход за автомобилем
Вариант 2: Sports Tourer
Домкрат, инструменты и буксирная
проушина хранятся в ящике для ин‐
струментов под запасным колесом
в багажном отделении. Балонный
ключ и болт-удлинитель для кре‐ пления поврежденного колеса
(только в автомобилях с запасным
колесом для временной установки) хранятся в сумке с инструментами, которая находится в нише для за‐
пасного колеса рядом с ящиком
для инструментов. Запасное ко‐
лесо 3 313.
Вариант 3: 4-дверный седан
Домкрат и инструменты хранятся в
ящике для инструментов под за‐
пасным колесом в багажном отде‐
лении. Балонный ключ, буксирная
проушина и болт-удлинитель для
крепления поврежденного колеса
(только в автомобилях с запасным
колесом для временной установки) хранятся в сумке с инструментами, которая находится в нише для за‐
пасного колеса рядом с ящиком
для инструментов. Запасное ко‐
лесо 3 313.
Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повысить
уровень безопасности движения
при температурах ниже 7 °C и по‐
этому должны устанавливаться на
все колеса.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐мацией о предельной скорости.

Уход за автомобилем299
Вариант OPC: Запрещается ис‐пользовать зимние шины типораз‐
мера 235/45 R18.
Обозначение шин
например, 215/60 R 16 95 H215=Ширина шины в мм60=Отношение поперечного
сечения (высота шины к ее
ширине) в %R=Конструкция шины: Ра‐
диальнаяRF=Тип: RunFlat16=Диаметр обода колеса в
дюймах95=Коэффициент грузоподъ‐
емности, например, 95 со‐
ответствует
690 килограммамH=Шифр скорости
Шифр скорости:
Q=до 160 км/чS=до 180 км/чT=до 190 км/чH=до 210 км/чV=до 240 км/чW=до 270 км/чДавление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐ дой длительной поездкой. Не за‐
будьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Скрутите колпачок вентиля.
Давление в шинах 3 352 указано
на табличке, расположенной на
раме левой или правой передней
двери.
Данные о давлении приведены для
холодных шин. Это относится к
летним и зимним шинам.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Система поддержания давления в шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое давление воздуха необходимо
поддерживать в шинах, действуйте
следующим образом:
1. Определите тип кузова.
2. Установите код двигателя. Све‐
дения о двигателе 3 335.
3. Установите тип шин.
В таблицах указано давление воз‐ духа в шинах для всех возможных
комбинаций 3 352.

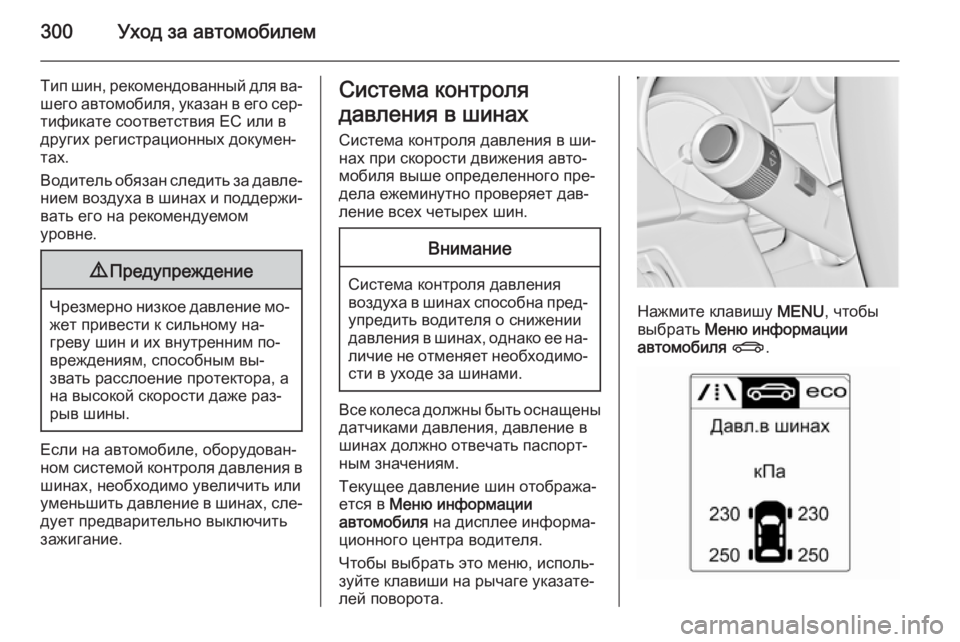

300Уход за автомобилем
Тип шин, рекомендованный для ва‐
шего автомобиля, указан в его сер‐ тификате соответствия ЕС или в
других регистрационных докумен‐
тах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
Если на автомобиле, оборудован‐ ном системой контроля давления в шинах, необходимо увеличить илиуменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Система контроля
давления в шинах
Система контроля давления в ши‐
нах при скорости движения авто‐
мобиля выше определенного пре‐
дела ежеминутно проверяет дав‐
ление всех четырех шин.Внимание
Система контроля давления
воздуха в шинах способна пред‐ упредить водителя о снижении
давления в шинах, однако ее на‐ личие не отменяет необходимо‐
сти в уходе за шинами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Текущее давление шин отобража‐
ется в Меню информации
автомобиля на дисплее информа‐
ционного центра водителя.
Чтобы выбрать это меню, исполь‐
зуйте клавиши на рычаге указате‐
лей поворота.
Нажмите клавишу MENU, чтобы
выбрать Меню информации
автомобиля X .

Уход за автомобилем301
Поверните кольцо для выбора сис‐
темы контроля давления в шинах.
О состоянии системы и падении
давления водитель извещается по‐ средством предупреждающих со‐
общений, при этом на дисплее ин‐
формационного центра водителя
начинает мигать знак соответ‐
ствующей шины.
В случае выявления падения дав‐
ления воздуха в шине загорится
сигнализатор w 3 131.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐ виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 352.
После того как необходимое дав‐
ление воздуха в шинах будет вос‐
становлено, может потребоваться
проехать какое-то расстояние, пре‐ жде чем показания на дисплее ин‐
формационного центра водителя
обновятся. В это время сигнализа‐
тор w может гореть.
Если сигнализатор w горит при
низкой температуре и гаснет после
того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐
детельствовать о том, что давле‐
ние воздуха в шинах близко к кри‐
тически низкому уровню. Про‐
верьте давление в шинах.
Информационные сообщения
3 143.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.Допускается устанавливать только
шины с датчиками давления. В про‐ тивном случае давление воздуха в
шинах не будет отображаться, а
сигнализатор w будет гореть по‐
стоянно.
Запасное колесо, а также времен‐
ное запасное колесо не комплек‐
туется датчиком давления. Сис‐
тема контроля давления в шинах
не может контролировать давле‐
ние в этих колесах. Загорится ин‐
дикатор w. При этом система про‐
должит контролировать давление
в шинах остальных трех колес.
Коммерческие жидкости для ре‐
монта шин могут повредить сис‐
тему. Можно использовать рем‐
комплекты, разрешенные заводом- изготовителем.
Работу системы контроля давле‐
ния в шинах могут нарушить внеш‐ ние радиоустановки высокой мощ‐
ности.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы контроля
давления воздуха в шинах. Для

302Уход за автомобилем
вкручивающегося датчика: заме‐
ните сердечник вентиля и уплотни‐
тельное кольцо. Для датчика на за‐ жимах: замените весь вентиль.
Загруженность автомобиля
Откорректируйте давление воз‐
духа в шинах в соответствии с за‐
грузкой согласно данным на эти‐
кетке шины или в таблице 3 352 и
выберите соответствующее значе‐
ние параметра в меню Нагрузка на
шины на дисплее информацион‐
ного центра водителя, Меню
информации автомобиля 3 134.Выберите:
■ Низкая для комфортного давле‐
ния, до 3 человек.
■ Эко для режима Eco, до
3 человек.
■ Макс для полной нагрузки.
Функция самообучения
После замены колес автомобиль
оставаться неподвижным в тече‐
ние приблизительно 20 минут, пре‐
жде чем система выполнит необхо‐ димые расчеты. Указанный ниже
процесс повторного получения
данных занимает не более
10 минут во время движения авто‐ мобиля с минимальной скоростью20 км/ч. В этом случае на экране
может появиться $, или же значе‐
ния давлений в информационном
центре водителя могут меняться
местами.
Если в процессе повторного полу‐
чения данных возникают про‐
блемы, на информационном
центре водителя появится преду‐
преждающее сообщение.Зависимость от температуры
Давление воздуха в шине зависит
от ее температуры. Во время дви‐
жения шина разогревается, и дав‐
ление в ней увеличивается.
Давление, отображаемое на дис‐
плее Driver Information Center, со‐
ответствует фактическому давле‐
нию воздуха в шинах. По этой при‐
чине проверку давления необхо‐
димо проводить при непрогретых
шинах.
Глубина протектора
Регулярно проверяйте глубину
протектора.
Из соображений безопасности
шину нужно заменить при глубине
протектора 2-3 мм (4 мм для зим‐ ней шины).
В целях обеспечения безопасной
эксплуатации автомобиля высота
протектора шин на колесах одного
моста не должна отличаться
больше чем на 2 мм.
