2014 OPEL ASTRA H Uporabniški priročnik

Nega vozila175
Stranske luči
1. Žarnico zamenjajte prek odprtinena notranji strani blatnika.
2. Snemite zaščitni pokrov dolge luči.
3. Iz žarometa izvlecite nosilec zžarnico pozicijske luči.
4. Pregorelo žarnico odstranite iz nosilca in vstavite novo.
5. Nosilec z novo žarnico vstavite nazaj v žaromet. Vrnite pokrov nasvoje mesto in zaprite.
Prednje meglenke Žarnice dajte zamenjati v servisu.
Prednji smerniki 1. Žarnico zamenjajte prek odprtine na notranji strani blatnika.
2. Nosilec žarnice obrnite v obratnosmer urinega kazalca in iztaknite.

176Nega vozila
3. Žarnico rahlo pritisnite v nosilec,jo obrnite v levo in izvlecite ter
vstavite novo žarnico.
4. Nosilec z žarnico vstavite v žaromet in ga obrnite v smer
urinega kazalca, da se zatakne.
Zadnje luči
Sedan 5-vratna izvedba
1. Pri zamenjavi žarnice na desni strani: s kovancem obrnite zaklep
pokrova in pokrov preklopite
navzdol.
Pri zamenjavi žarnice na levi
strani: s kovancem obrnite zaklep
pokrova in pokrov preklopite
navzdol 3 189.
2. Razvlecite kabelski priključek z nosilca žarnic.
3. S ključem za kolesne vijakepopustite pritrdilni matici in ju
odvijte z roko. Orodje vozila
3 192.

Nega vozila177

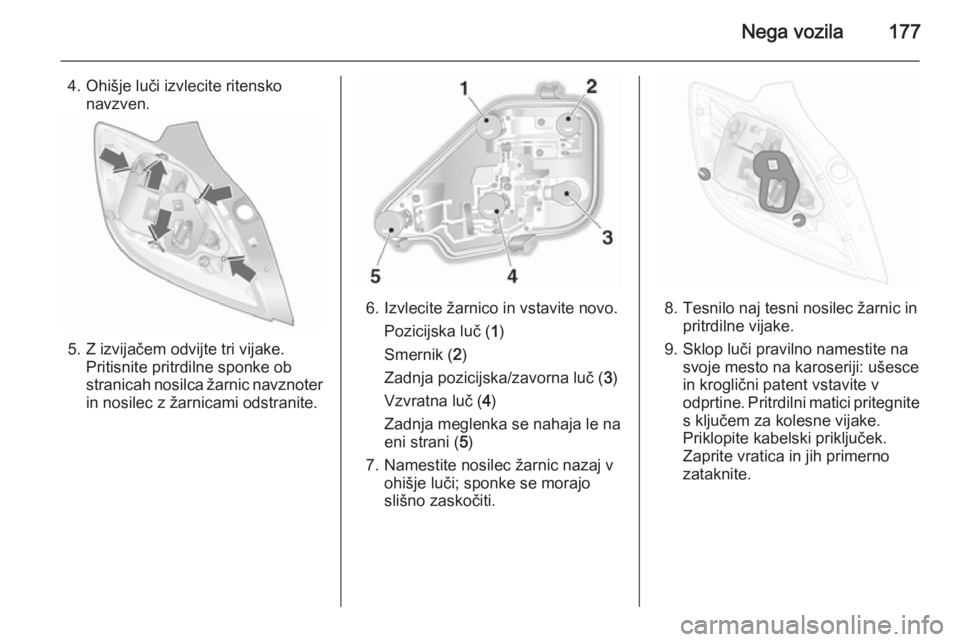

4. Ohišje luči izvlecite ritenskonavzven.
5. Z izvijačem odvijte tri vijake. Pritisnite pritrdilne sponke ob
stranicah nosilca žarnic navznoter in nosilec z žarnicami odstranite.
6. Izvlecite žarnico in vstavite novo.
Pozicijska luč ( 1)
Smernik ( 2)
Zadnja pozicijska/zavorna luč ( 3)
Vzvratna luč ( 4)
Zadnja meglenka se nahaja le na
eni strani ( 5)
7. Namestite nosilec žarnic nazaj v ohišje luči; sponke se morajo
slišno zaskočiti.8. Tesnilo naj tesni nosilec žarnic in pritrdilne vijake.
9. Sklop luči pravilno namestite na svoje mesto na karoseriji: ušesce
in kroglični patent vstavite v
odprtine. Pritrdilni matici pritegnite s ključem za kolesne vijake.
Priklopite kabelski priključek.
Zaprite vratica in jih primerno
zataknite.

178Nega vozila
Sedan, 3-vratna izvedba
1.Za zamenjavo žarnic(e) preklopite
pokrov navzdol.
2. Razvlecite kabelski priključek z nosilca žarnic.
3. S ključem za kolesne vijake popustite pritrdilni matici in ju
odvijte z roko. Orodje vozila
3 192.
4. Ohišje luči izvlecite ritensko
navzven.
5. S pritrdilnega vijaka snemitetesnilo. Pritisnite pritrdilne sponkeob stranicah nosilca žarnic
navzven in nosilec z žarnicami
odstranite.

Nega vozila179
6. Izvlecite žarnico in vstavite novo.Pozicijska luč ( 1)
Smernik ( 2)
Zadnja pozicijska/zavorna luč ( 3)
Vzvratna luč ( 4)
Zadnja meglenka se nahaja le na eni strani ( 5)
7. Namestite nosilec žarnic nazaj v ohišje luči; sponke se morajo
slišno zaskočiti.8. Tesnilo naj tesni nosilec žarnic in pritrdilne vijake.
9. Sklop luči pravilno namestite na svoje mesto na karoseriji: ušesce
in kroglični patent vstavite v
odprtine. Pritrdilni matici pritegnite s ključem za kolesne vijake.
Priklopite kabelski priključek.
Zaprite vratica in jih primerno
zataknite.
Sedan, 4-vratna izvedba
1. Za zamenjavo žarnic obrnite kavelj v prtljažniku in preklopite
pokrov navzgor.

180Nega vozila
2. Popustite vijake za pokrovom zobičajnim ključem in jih odvijte.
3. Z izvijačem odvijte tri vijake indemontirajte nosilec žarnic.
Orodje vozila 3 192.
4. Pritisnite nosilec žarnic nazaj, pri
tem pridržite ohišje luči (zaslonko)na zunanji strani. Z nosilca luči
iztaknite kabelski priključek.
5. Pritisnite 6 pritrdilnih sponk na ohišju luči navzven in odstranite
nosilec žarnic.
6. Izvlecite žarnico in vstavite novo.
Zavorna luč ( 1)
Pozicijska luč ( 2)
Zadnja meglenka se nahaja le na eni strani ( 3)
Smernik ( 4)
Vzvratna luč ( 5)

Nega vozila181
7. Namestite nosilec žarnic nazaj vohišje luči. Pazite, da je tesnilka
pravilno nameščena in da se
nosilec pravilno stika na sedišču.
8. Priklopite kabelski priključek. Namestite sklop luči na
karoserijo, pripnite vijake z
okroglo glavo v odprtine. Pritrdite
sklop luči na karoserijo s štirimi
vijaki. Zaprite in pritrdite pokrov v
prtljažniku.
Caravan, dostavni Van
1. Odstranite pokrov na stranski steni prtljažnika s pritiskom na
sponki.
2. Razvlecite kabelski priključek z nosilca žarnic.
3. Popustite pritrdilne matice in odstranite sklop luči ritensko.
4. Z izvijačem odvijte tri vijake indemontirajte nosilec žarnic.
Orodje vozila 3 192.
5. Izvlecite žarnico in vstavite novo.
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
Vzvratna luč ( 3)
Zadnja meglenka se nahaja le na eni strani ( 4)
6. Nosilec žarnic vstavite v ohišje luči in ga privijte. Sklop luči
pravilno namestite na svoje mesto
na karoseriji in pritegnite pritrdilne matice z roko.
Priklopite kabelski priključek.

182Nega vozila
Zaprite vratica in jih primerno
zataknite.
TwinTop
1. Odvijte pritrdilni matici.
2. Sklop luči demontirajte z zunanje strani. Odpnite kabelski priključeks pritiskom na jeziček in ga
iztaknite z nosilca žarnic.
3. Z nosilca žarnic odstranite tesnilko.4. Popustite ločena nosilca žarnicobratom in ju odstranite. Pritisnite
pritrdilni sponki ob daljših
stranicah nosilca žarnic navzven;
nosilec z žarnicami privzdignite
na sprednjem koncu in ga
odstranite.
