2014 OPEL ASTRA H Uporabniški priročnik

Ogrevanje, prezračevanje, hlajenje127Ogrevanje,
prezračevanje,
hlajenjeSistemi klimatske naprave .........127
Prezračevalne šobe ...................134
Vzdrževanje ............................... 135Sistemi klimatske
naprave
Sistem ogrevanja in
prezračevanja
Stikala za: ■ Usmeritev (porazdelitev) zraka
■ Nastavitev temperature
■ Hitrost ventilatorja
Ogrevanje zadnjega stekla Ü 3 38.
Usmeritev (porazdelitev) zrakaL=v predel glave in v predel nogM=v predel glavel=na vetrobransko steklo in
sprednja stranska steklaJ=na vetrobransko steklo,
sprednja stranska stekla in v
predel nogK=v predel nog
Možne so tudi vmesne nastavitve.
Nastavitev temperature
rdeča=toplomodra=hladno
Gretje ni učinkovito, dokler motor ne
doseže delovne temperature.
Hitrost ventilatorja
Nastavite želen pritok zraka s
stikalom ventilatorja.
Sušenje in odmrzovanje stekel ■ Stikalo pritoka zraka v položaj l.
■ Temperaturno stikalo nastavite v najtoplejše območje.
■ Stikalo ventilatorja obrnite na najvišjo stopnjo.

128Ogrevanje, prezračevanje, hlajenje
■Vključite ogrevanje zadnjega stekla
Ü .
■ Po potrebi odprite stranske prezračevalne šobe in jih usmeritena stekla v vratih.
■ Če želite obenem ogreti tudi predel
nog, obrnite stikalo za porazdelitev
zraka v položaj J.
Klimatska napravaPoleg funkcij ogrevanja in
prezračevanja ima klimatski sistem
še:n=Hlajenje4=Sistem notranjega kroženja
zraka
Hlajenje n
Deluje ob pritisku na gumb n in le ob
obratovanju motorja in ventilatorja.
Vklopljena klimatska naprava ohlaja
in suši v potniški prostor pritekajoč
zrak, ko je zunanja temperatura malo
nad ničlo. Pri vključeni klimatski
napravi se nabira kondenzirana voda, ki kaplja iz spodnjega dela vozila.
Če hlajenje ali sušenje zraka ni
potrebno, klimatsko napravo
izključite: s tem je nižja poraba goriva.
Zaprto kroženje zraka 4
Vklop z gumbom 4.
9Opozorilo
Vključeno zaprto kroženje zraka
prepreči pritok zunanjega zraka.
Pri delovanju brez hlajenja se
poveča odstotek vlage v zraku, kar utegne pripeljati do rosenja stekel. Sčasoma se kakovost zraka v
potniškem prostoru poslabša, zato
utegnejo potniki v vozilu vključno z
voznikom postati utrujeni.
Porazdelitev zraka v l: Zaprto
kroženje zraka je izključeno.
Maksimalno hlajenje
Na kratko odprite okna, da lahko vroči zrak zapusti vozilo.
■ Vključite hlajenje n.
■ Vključite zaprto kroženje zraka 4.
■ Stikalo pritoka zraka postavite v položaj M.
■ Temperaturno stikalo nastavite v najhladnejše območje.
■ Stikalo ventilatorja obrnite na najvišjo stopnjo.
■ Odprite vse prezračevalne šobe.

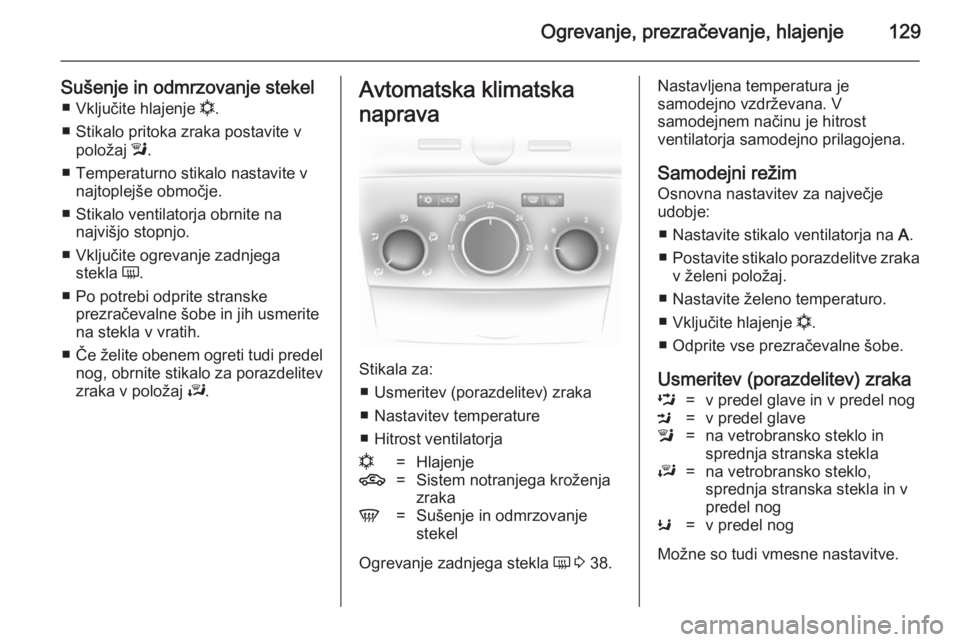

Ogrevanje, prezračevanje, hlajenje129
Sušenje in odmrzovanje stekel■ Vključite hlajenje n.
■ Stikalo pritoka zraka postavite v položaj l.
■ Temperaturno stikalo nastavite v najtoplejše območje.
■ Stikalo ventilatorja obrnite na najvišjo stopnjo.
■ Vključite ogrevanje zadnjega stekla Ü.
■ Po potrebi odprite stranske prezračevalne šobe in jih usmerite
na stekla v vratih.
■ Če želite obenem ogreti tudi predel
nog, obrnite stikalo za porazdelitev
zraka v položaj J.Avtomatska klimatska
naprava
Stikala za: ■ Usmeritev (porazdelitev) zraka
■ Nastavitev temperature
■ Hitrost ventilatorja
n=Hlajenje4=Sistem notranjega kroženja
zrakaV=Sušenje in odmrzovanje
stekel
Ogrevanje zadnjega stekla Ü 3 38.
Nastavljena temperatura je
samodejno vzdrževana. V
samodejnem načinu je hitrost
ventilatorja samodejno prilagojena.
Samodejni režim
Osnovna nastavitev za največje
udobje:
■ Nastavite stikalo ventilatorja na A.
■ Postavite stikalo porazdelitve zraka
v želeni položaj.
■ Nastavite želeno temperaturo.
■ Vključite hlajenje n.
■ Odprite vse prezračevalne šobe.
Usmeritev (porazdelitev) zrakaL=v predel glave in v predel nogM=v predel glavel=na vetrobransko steklo in
sprednja stranska steklaJ=na vetrobransko steklo,
sprednja stranska stekla in v
predel nogK=v predel nog
Možne so tudi vmesne nastavitve.

130Ogrevanje, prezračevanje, hlajenje
Izbira temperaturePo želji nastavite stikalo ventilatorja.
Možne so tudi vmesne nastavitve.
Za večje udobje spreminjajte
temperaturo le v manjših korakih.
V končnem položaju ni temperaturne
regulacije. Sistem deluje z
maksimalnim hlajenjem oz.
ogrevanjem.
Gretje ni učinkovito, dokler motor ne
doseže delovne temperature.
Hitrost ventilatorja
V samodejnem načinu A je hitrost
ventilatorja samodejno prilagojena. Po potrebi nastavite pritok zraka
ročno.
Hlajenje n
Deluje ob pritisku na gumb n in le ob
obratovanju motorja in ventilatorja.
Vklopljena klimatska naprava ohlaja
in suši v potniški prostor pritekajoč
zrak, ko je zunanja temperatura nad
specifičnim nivojem. Pri vključeni
klimatski napravi se nabira
kondenzirana voda, ki kaplja iz
spodnjega dela vozila.Če hlajenje ali sušenje zraka ni
potrebno, klimatsko napravo
izključite: s tem je nižja poraba goriva.
Zaprto kroženje zraka 4
Notranje kroženje zraka vključite z
gumbom 4.9Opozorilo
Vključeno zaprto kroženje zraka
prepreči pritok zunanjega zraka.
Pri delovanju brez hlajenja se
poveča odstotek vlage v zraku, kar utegne pripeljati do rosenja stekel. Sčasoma se kakovost zraka v
potniškem prostoru poslabša, zato
utegnejo potniki v vozilu vključno z
voznikom postati utrujeni.
Maksimalno hlajenje
Na kratko odprite okna, da lahko vroči zrak zapusti vozilo.
■ Vključite hlajenje n.
■ Stikalo pritoka zraka postavite v položaj M.
■ Temperaturno stikalo nastavite na želeno temperaturno vrednost.
■ Nastavite stikalo ventilatorja na A.
■ Odprite vse prezračevalne šobe.
Klimatska naprava samodejno ohladi
potniški prostor na želeno
temperaturo z največjo močjo.
Z obratom temperaturnega stikala na
minimalno vrednost, deluje sistem na maksimalnem hlajenju. Pri vklopljeni
klimatski napravi se notranje kroženje
zraka vključi samodejno.
Sušenje in odmrzovanje stekel ■ Vključite hlajenje n.
■ Pritisnite tipko V: Pri položaju
stikala ventilatorja na A se vključi
najvišja hitrost ventilatorja in pritok zraka se usmeri na vetrobransko
steklo.
■ Temperaturno stikalo nastavite v najtoplejše območje.
■ Vključite ogrevanje zadnjega stekla Ü.

Ogrevanje, prezračevanje, hlajenje131Elektronska klimatska
naprava
Stikala za: ■ Nastavitev temperature
■ Usmeritev (porazdelitev) zraka in izbiranje v meniju
■ Hitrost ventilatorja
AUTO=Samodejni režim4=Sistem notranjega
kroženja zrakaV=Sušenje in odmrzovanje
stekel
Ogrevanje zadnjega stekla Ü 3 38.
Nastavljena temperatura je
samodejno vzdrževana. V
samodejnem načinu je hitrost
ventilatorja in porazdelitev zraka
samodejno prilagojena.
Sistem lahko nastavite ročno s
stikalom za usmeritev zraka in
stikalom za ventilator.
Podatki elektronske klimatske
naprave so izpisani na Info-Display.
Trenutno nastavljanje klimatske
naprave se na kratko prikaže na Info-Display in prekrije ostale
informacije na zaslonu.
Primerno delovanje elektronske
klimatske naprave je zagotovljeno le
pri obratujočem motorju.
Za zagotovljeno pravilno delovanje
ne prekrivajte tipala na armaturni
plošči.
Samodejni režim
Osnovna nastavitev za največje
udobje:
■ Pritisnite tipko AUTO.
■ Odprite vse prezračevalne šobe.
■ Vklopite Air conditioning (klimatska
naprava) .
■ Nastavite želeno temperaturo.
Izbira temperature Temperaturo lahko nastavite po želji.
Za večje udobje spreminjajte
temperaturo le v manjših korakih.
Pri izbiri najnižje temperature se na
zaslonu naprave izpiše Lo:
elektronska klimatska naprava deluje
z največjim možnim hlajenjem.

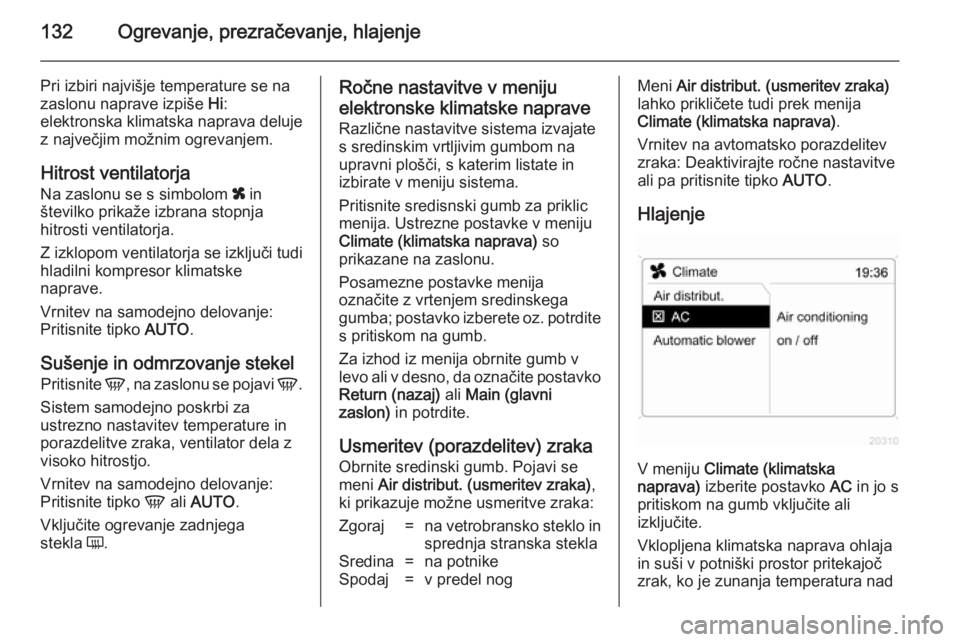

132Ogrevanje, prezračevanje, hlajenje
Pri izbiri najvišje temperature se na
zaslonu naprave izpiše Hi:
elektronska klimatska naprava deluje z največjim možnim ogrevanjem.
Hitrost ventilatorja
Na zaslonu se s simbolom x in
številko prikaže izbrana stopnja
hitrosti ventilatorja.
Z izklopom ventilatorja se izključi tudi
hladilni kompresor klimatske
naprave.
Vrnitev na samodejno delovanje:
Pritisnite tipko AUTO.
Sušenje in odmrzovanje stekel Pritisnite V, na zaslonu se pojavi V.
Sistem samodejno poskrbi za
ustrezno nastavitev temperature in
porazdelitve zraka, ventilator dela z
visoko hitrostjo.
Vrnitev na samodejno delovanje:
Pritisnite tipko V ali AUTO .
Vključite ogrevanje zadnjega
stekla Ü.Ročne nastavitve v meniju
elektronske klimatske naprave
Različne nastavitve sistema izvajate
s sredinskim vrtljivim gumbom na
upravni plošči, s katerim listate in
izbirate v meniju sistema.
Pritisnite sredisnski gumb za priklic
menija. Ustrezne postavke v meniju
Climate (klimatska naprava) so
prikazane na zaslonu.
Posamezne postavke menija
označite z vrtenjem sredinskega
gumba; postavko izberete oz. potrdite s pritiskom na gumb.
Za izhod iz menija obrnite gumb v
levo ali v desno, da označite postavko Return (nazaj) ali Main (glavni
zaslon) in potrdite.
Usmeritev (porazdelitev) zraka
Obrnite sredinski gumb. Pojavi se
meni Air distribut. (usmeritev zraka) ,
ki prikazuje možne usmeritve zraka:Zgoraj=na vetrobransko steklo in sprednja stranska steklaSredina=na potnikeSpodaj=v predel nogMeni Air distribut. (usmeritev zraka)
lahko prikličete tudi prek menija
Climate (klimatska naprava) .
Vrnitev na avtomatsko porazdelitev
zraka: Deaktivirajte ročne nastavitve
ali pa pritisnite tipko AUTO.
Hlajenje
V meniju Climate (klimatska
naprava) izberite postavko AC in jo s
pritiskom na gumb vključite ali
izključite.
Vklopljena klimatska naprava ohlaja
in suši v potniški prostor pritekajoč
zrak, ko je zunanja temperatura nad

Ogrevanje, prezračevanje, hlajenje133
specifičnim nivojem. Pri vključeni
klimatski napravi se nabira
kondenzirana voda, ki kaplja iz
spodnjega dela vozila.
Če hlajenje in sušenje zraka ni
potrebno, klimatsko napravo
izključite, saj tako varčujete z
gorivom. Na zaslonu se pojavi Eco.
Samodejna regulacija hitrosti
ventilatorja Lahko prilagodite samodejno
regulacijo hitrosti ventilatorja.
V meniju Climate (klimatska
naprava) izberite postavko Automatic
blower (samodejni ventilator) in jo s
pritiskom na gumb označite.
Ročna vključitev notranjega
kroženja zraka
Notranje kroženje zraka vključite z
gumbom 4.9Opozorilo
Vključeno zaprto kroženje zraka
prepreči pritok zunanjega zraka.
Pri delovanju brez hlajenja se
poveča odstotek vlage v zraku, kar utegne pripeljati do rosenja stekel. Sčasoma se kakovost zraka v
potniškem prostoru poslabša, zato
utegnejo potniki v vozilu vključno z
voznikom postati utrujeni.
Klimatiziranje pri ugasnjenem
motorju
Pri izključenem kontaktu lahko pri
krajših postankih za klimatiziranje
vozila izkoristite toploto oz. hlad, ki je ostal v sistemu.
V ta namen pritisnite pri izključenem
kontaktu tipko AUTO; na zaslonu se
za kratek čas izpiše Residual air
conditioning on (vključeno naknadno
klimatiziranje) .
Tovrstno delovanje sistema je na
voljo v omejenem času. Za predčasni izkolp ponovno pritisnite tipko AUTO.
Dodatni grelec
Zračni grelec Hitri grelec je električni dodatni
grelec, ki zelo hitro ogreje potniški
prostor.
Grelec hladilne tekočine
Vozila z dizelskim motorjem imajo dodatni grelec na pogonsko gorivo.

134Ogrevanje, prezračevanje, hlajenjePrezračevalne šobe
Nastavljive prezračevalne
šobe Pri vključenem hlajenju
(kompresorju) mora biti odprta vsaj
ena prezračevalna šoba, da bi ne
prišlo zaradi statike zraka do
zaledenitve izparilnika.
Za odpiranje šobe obrnite kolesce
do B.
Smer pritoka zraka nastavite z
lamelami v šobah.
Za zadpiranje šobe obrnite kolesce do 7.
9 Opozorilo
Na prezračevalne šobe ne
nameščajte nobenih predmetov. Nevarnost poškodb v primeru trka!
Nenastavljive
prezračevalne šobe
Nahajajo se pod vetrobranskim
steklom, poleg stekel sprednjih vrat in v sprednjem predelu nog.
