Guida e funzionamento143
■Se la marcia avanti o la marcia folle
è selezionata, una breve pressione
del pulsante attiva o disattiva sola‐
mente il sistema di ausilio al par‐
cheggio.
■ Se la retromarcia è selezionata, una breve pressione attiva o disat‐
tiva il sistema di ausilio al parcheg‐
gio anteriore e posteriore.
Funzionamento
Quando la retromarcia è inserita, il si‐ stema di ausilio al parcheggio è ope‐
rativo.
Un LED acceso posizionato sul pul‐
sante D del sistema di ausilio al par‐
cheggio indica che il sistema è ope‐
rativo.
Inoltre, il sistema di ausilio al par‐
cheggio anteriore può essere attivato a una velocità fino a 11km/h tramite
una breve pressione del relativo pul‐
sante.
Se il pulsante D viene inserito una
volta in un ciclo di accensione, il si‐
stema di ausilio al parcheggio viene
disattivato a una velocità superiore a
11 km/h, per essere riattivato se lavelocità del veicolo non ha superato i
25 km/h . Se la velocità del veicolo ha
superato i 25 km/h in precedenza, il
sistema di ausilio al parcheggio ante‐
riore resta disattivato quando la velo‐
cità scende sotto gli 11 km/h.
Quando il sistema viene disattivato, il LED nel pulsante si spegne e il Driver
Information Center visualizza Ausilio
al parcheggio Off .
Il sistema si disattiva automatica‐
mente quando si superano i
25 km/ora.
Indicazione
Il sistema segnala acusticamente al
conducente la presenza di ostacoli
potenzialmente pericolosi dietro il vei‐ colo, entro un raggio massimo di
1,5 metri. e davanti fino a 1,2 metri. A seconda di quale lato del veicolo è piùvicino a un ostacolo, si sentiranno le
segnalazioni acustiche all'interno del
veicolo sul rispettivo lato. La fre‐
quenza dei segnali acustici aumenta
con l'avvicinarsi del veicolo all'osta‐
colo. Quando la distanza è inferiore a
circa 30 cm, il segnale acustico di‐
venta continuo.Inoltre il Driver Information Center
3 89 o il Visualizzatore a colori Info
3 93, a seconda della versione, vi‐
sualizza la distanza dagli ostacoli.
Il Driver Information Center visualizza la distanza da un ostacolo anteriore e
posteriore modificando le relative li‐
nee.

144Guida e funzionamento

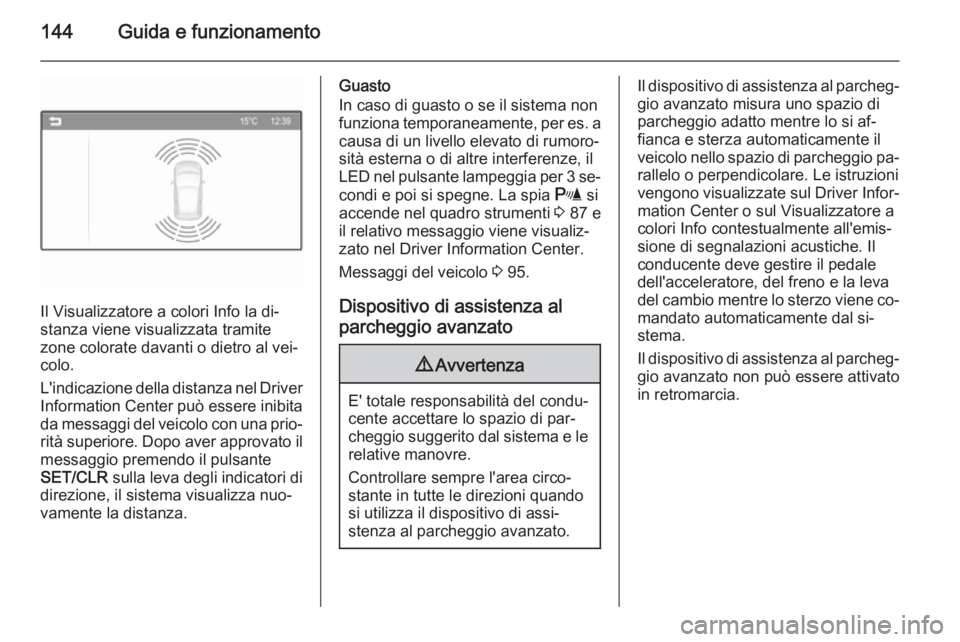

Il Visualizzatore a colori Info la di‐
stanza viene visualizzata tramite zone colorate davanti o dietro al vei‐
colo.
L'indicazione della distanza nel Driver
Information Center può essere inibita
da messaggi del veicolo con una prio‐ rità superiore. Dopo aver approvato il
messaggio premendo il pulsante
SET/CLR sulla leva degli indicatori di
direzione, il sistema visualizza nuo‐
vamente la distanza.
Guasto
In caso di guasto o se il sistema non
funziona temporaneamente, per es. a
causa di un livello elevato di rumoro‐
sità esterna o di altre interferenze, il
LED nel pulsante lampeggia per 3 se‐
condi e poi si spegne. La spia r si
accende nel quadro strumenti 3 87 e
il relativo messaggio viene visualiz‐
zato nel Driver Information Center.
Messaggi del veicolo 3 95.
Dispositivo di assistenza al
parcheggio avanzato9 Avvertenza
E' totale responsabilità del condu‐
cente accettare lo spazio di par‐
cheggio suggerito dal sistema e le
relative manovre.
Controllare sempre l'area circo‐
stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.
Il dispositivo di assistenza al parcheg‐
gio avanzato misura uno spazio di
parcheggio adatto mentre lo si af‐
fianca e sterza automaticamente il
veicolo nello spazio di parcheggio pa‐ rallelo o perpendicolare. Le istruzioni
vengono visualizzate sul Driver Infor‐
mation Center o sul Visualizzatore a
colori Info contestualmente all'emis‐
sione di segnalazioni acustiche. Il
conducente deve gestire il pedale
dell'acceleratore, del freno e la leva
del cambio mentre lo sterzo viene co‐
mandato automaticamente dal si‐
stema.
Il dispositivo di assistenza al parcheg‐ gio avanzato non può essere attivatoin retromarcia.

Guida e funzionamento145
Il dispositivo di assistenza al parcheg‐
gio avanzato è sempre abbinato al si‐
stema di ausilio al parcheggio ante‐
riore-posteriore, vedere sezione pre‐ cedente. I due sistemi condividono gli stessi sensori ubicati sul paraurti an‐
teriore e posteriore.
Pulsante D e logica operativa
Il dispositivo di assistenza al parcheg‐
gio avanzato e il sistema di ausilio al parcheggio impiegano entrambi lo
spesso pulsante di attivazione e di‐
sattivazione:
Una breve pressione del pulsante
D attiva o disattiva il sistema di au‐
silio al parcheggio.
Una lunga pressione del pulsante
D (un secondo circa) attiva o disat‐
tiva il dispositivo di assistenza al par‐
cheggio avanzato, vedere la descri‐
zione dettagliata sottostante.
La logica del pulsante aziona i sistemi premendo come segue:
■ Quando solamente il sistema di au‐
silio al parcheggio anteriore-poste‐
riore è attivo, una breve pressione
del pulsante lo disattiva.
■ Quando solamente il sistema di au‐
silio al parcheggio anteriore-poste‐
riore è attivo, una lunga pressione
del pulsante attiva il dispositivo di
assistenza al parcheggio avanzato.
■ Quando solamente il dispositivo di assistenza al parcheggio avanzato
è attivo, una breve pressione attiva
il sistema di ausilio al parcheggio
anteriore-posteriore.■ Quando solamente il dispositivo di assistenza al parcheggio avanzato
è attivo, una lunga pressione del
pulsante lo disattiva.
■ Se la marcia avanti o la marcia folle
è selezionata, una breve pressione
del pulsante attiva o disattiva sola‐
mente il sistema di ausilio al par‐
cheggio.
■ Se la retromarcia è selezionata, una breve pressione attiva o disat‐
tiva il sistema di ausilio al parcheg‐
gio anteriore e posteriore.
Attivazione

146Guida e funzionamento
Durante la ricerca di uno spazio di
parcheggio, premere a lungo il pul‐
sante D per rendere operativo il si‐
stema.
Il sistema riconosce e memorizza
(10 metri per spazi di parcheggio pa‐
ralleli o 6 metri per spazi di parcheg‐
gio perpendicolari) anche in modalità
Sistema di ausilio al parcheggio. Una lunga pressione del pulsante D at‐
tiva il dispositivo di assistenza al par‐
cheggio avanzato a iniziare le mano‐
vre di parcheggio.
Il sistema può essere attivato esclu‐
sivamente fino a una velocità mas‐
sima di 30 km/h e cerca uno spazio di parcheggio fino a una velocità mas‐
sima di 30 km/h.
La distanza massima parallela con‐ sentita tra il veicolo e una fila di auto
parcheggiate è 1,8 metri per par‐
cheggi paralleli e 2,5 metri per par‐
cheggi perpendicolari.
Funzionamento
Le illustrazioni mostrano le indica‐
zioni nel Driver Information Center e
nel Visualizzatore a colori Info.Modalità di ricerca dello spazio di par‐
cheggio
Selezionare lo spazio di parcheggio
parallelo o perpendicolare sul Driver
Information Center premendo il pul‐
sante SET/CLR o toccare l'icona 6 o
7 sul Visualizzatore a colori Info.
Al rilevamento di uno spazio, il si‐
stema emette una segnalazione vi‐ siva sul Driver Information Center o
sul Visualizzatore a colori Info e una
acustica.

Guida e funzionamento147
Se il conducente non ferma il veicolo
entro 10 metri per spazi di parcheggio
paralleli o 6 metri per spazi di par‐
cheggio perpendicolari dopo il sugge‐ rimento di uno spazio, il sistema
cerca un altro spazio di parcheggio
adeguato.
Modalità guida parcheggio
Lo spazio di parcheggio suggerito dal sistema viene accettato se il condu‐
cente arresta il veicolo entro
10 metri per spazi di parcheggio pa‐
ralleli o entro 6 metri per spazi di par‐
cheggio perpendicolari dopo la visua‐lizzazione del messaggio Fermarsi. Il
sistema calcola le manovre ottimali
per effettuare il parcheggio.
Una breve vibrazione del volante
dopo aver inserito la retromarcia in‐
dica che lo sterzo è gestito dal si‐
stema. Quindi lo sterzo porta automa‐
ticamente il veicolo all'interno dello
spazio di parcheggio e il conducente
riceve istruzioni dettagliate relativa‐
mente a frenata, accelerazione e in‐
serimento delle marce. Il conducente
deve tenere le mani lontane dal vo‐
lante.
Fare sempre molta attenzione alle se‐ gnalazioni acustiche emesse dal si‐
stema di ausilio al parcheggio ante‐ riore-posteriore. Una segnalazione
acustica continua significa che la di‐ stanza da un ostacolo è inferiore a
circa 30 cm.
Se, per qualsiasi motivo, il condu‐
cente deve riprendere il controllo
dello sterzo, tenere il volante solo sul
bordo esterno. In tal caso, lo sterzo
automatico viene disattivato.Visualizzazione
Le istruzioni sul display mostrano:
■ suggerimenti generali e messaggi di avvertimento;
■ un'indicazione in caso di velocità superiore a 30 km/h in modalità di
ricerca dello spazio di parcheggio o
8 km/h in modalità di guida;
■ la richiesta di arrestare il veicolo al rilevamento di uno spazio di par‐
cheggio;
■ la direzione di guida durante le ma‐
novre di parcheggio;
■ la richiesta di inserire la retromarcia
o una marcia in avanti;

148Guida e funzionamento
■ la richiesta di accelerare o frenare;
■ per alcune di queste istruzioni il Driver Information Center visua‐
lizza una barra di avanzamento;
■ la riuscita delle manovre di par‐ cheggio tramite un simbolo "pop-
up" e una segnalazione acustica;
■ l'annullamento delle manovre di parcheggio.
Selezione di un parcheggio parallelo
o perpendicolare
Durante la ricerca di uno spazio di
parcheggio, premere il pulsante SET/
CLR sulla leva degli indicatori di dire‐
zione per selezionare uno spazio di
parcheggio parallelo o perpendico‐
lare.
Se il sistema è dotato di Visualizza‐
tore a colori Info, selezionare il tipo di spazio di parcheggio toccando l'icona6 o 7.
Il visualizzatore mostra il tipo di spa‐
zio di parcheggio.
Cambio del lato di parcheggio

Guida e funzionamento149
Il sistema è configurato di default per
cercare parcheggi sul lato del pas‐
seggero anteriore. Per cercare par‐
cheggi sul lato del conducente, inse‐
rire l'indicatore di direzione sinistro
per la durata della ricerca.
Al disinserimento dell'indicatore di di‐ rezione, il sistema riprende la ricerca
dei parcheggi sul lato passeggero.
Visualizzazione delle priorità
Dopo aver attivato il dispositivo di as‐ sistenza al parcheggio avanzato, un
messaggio appare nel Driver Infor‐
mation Centre o nel Visualizzatore a
colori Info. L'indicazione del disposi‐
tivo di assistenza al parcheggio avan‐
zato nel Driver Information Centre
può essere impedita da messaggi del veicolo con priorità superiore. Dopo
aver approvato il messaggio tramite
la pressione del pulsante SET/CLR
sulla leva degli indicatori di direzione,
le istruzioni del dispositivo di assi‐
stenza al parcheggio avanzato sono
nuovamente visualizzate ed è possi‐
bile proseguire con le manovre di par‐ cheggio.Disattivazione
Il sistema viene disattivato se:
■ il pulsante D viene premuto a
lungo;
■ le manovre di parcheggio sono por‐
tate a termine con successo;
■ il veicolo marcia a una velocità su‐ periore a 30 km/h durante la ricercadi un parcheggio;
■ il veicolo marcia a una velocità su‐ periore a 8 km/h in modalità guida
parcheggio;
■ il conducente aziona il volante;
■ se si supera il numero massimo di cambio marcia: 8 cicli di parcheggio
in caso di parcheggio parallelo e 5
cicli in caso di parcheggio perpen‐
dicolare;
■ si disinserisce l'accensione.
La disattivazione da parte del condu‐
cente o del sistema durante le mano‐ vre sarà indicata con Parcheggio
disattivato sul Driver Information Cen‐
ter o sul Visualizzatore a colori Info e
da segnalazioni acustiche.Guasto
Il Driver Information Centre visualizza un messaggio se:
■ vi è un guasto nel sistema, la spia r si accende nel quadro stru‐
menti,
■ il conducente non porta a termine con successo le manovre di par‐
cheggio;
■ il sistema non è funzionante;
■ uno dei motivi di disattivazione so‐ pra descritti trova applicazione.

150Guida e funzionamento
Se un oggetto viene rilevato durante
le manovre di parcheggio, Fermarsi
viene visualizzato sul Driver Informa‐
tion Centre. La rimozione dell'oggetto in questione consentirà di proseguire
le manovre di parcheggio. Se l'og‐
getto non viene rimosso, il sistema
viene disattivato. Una pressione
lunga del pulsante D attiva il si‐
stema e la ricerca di un nuovo spazio di parcheggio.
Note di base sui sistemi di
ausilio al parcheggio9 Avvertenza
In determinate circostanze, il si‐
stema potrebbe non rilevare gli
ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare cor‐ rettamente se i sensori sono co‐
perti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi vei‐
coli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐
sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia
correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato destro e sinistro del paraurti) e che i sensori siano in posizione corretta.
Il sistema avanzato di ausilio al par‐
cheggio potrebbe non rilevare even‐ tuali variazioni dello spazio di par‐
cheggio dopo aver iniziato le mano‐
vre. Il sistema potrebbe identificare
quale spazio di parcheggio un in‐
gresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐
zionato la retromarcia, il sistema ini‐ zia una manovra di parcheggio. Ve‐
rificare la disponibilità dello spazio di
parcheggio suggerito.
