2014 MAZDA MODEL DEMIO デミオ｜取扱説明書 (in Japanese)

121
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
D!?yÜy
¦ç
»É ”»”
©ßͳ »”
%$%$ ¯ïÌ”»”
«™
Ð

­
次のものには高電流が流れているため触れないでください。
 ●可変電圧式オルタネーター
 ●DC-DC コンバーター
 ●キャパシター
ŒÝ
●エアコンやヘッドランプなどの車両電装品の使用状況によっては燃費に差が生じ
ることがあります。
●キャパシターを廃棄する場合は､ 必ずマツダ販売店にご相談ください。
詳しくは次の URL を参照ください。
http://www.mazda.com/csr/environment/recycling
DEMIO_Dク_初版.indb 1212015/03/03 13:40:28

122
2. 運転するときに
i-ELOOP について
i-ELOOP 表示灯 ( 緑 )/ エネルギー回生状況表示
i-ELOOP のエネルギー回生状況や車両状態を､ i-ELOOP 表示灯またはエネルギー回生状
況表示により､ 運転者にお知らせします。
i-ELOOP 表示灯 ( センターディスプレイ非装備車 )
エネルギー回生中に点灯します。
エネルギー回生状況表示 ( センターディスプレイ装備車 )
i-ELOOP のエネルギー回生状況を燃費モニターの i-stop､ i-ELOOP 状態表示に表示し
ます。
→124ページ「i-stop､ i-ELOOP 状態表示」
DEMIO_Dク_初版.indb 1222015/03/03 13:40:28

123
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
2. 運転するときに
燃費モニター
燃費モニター¬è”Å“7
÷
‹




センターディスプレイ内の各アイコンを操作することにより i-stop､ i-ELOOP 状態表示､
燃費情報､ i-stop 効果を切り替え表示します。また､ 運転終了後､ エンディング表示が
ON のときは､ 今回の運転のエネルギー効率実績などを表示します。
1. ホーム画面のアイコンを選択して､ アプリケーション画面を表示します。
2. 燃費モニターを選択します。
3. コマンダースイッチを操作､ または画面にタッチしてメニューを表示します。
4. メニュー内のアイコンを選択します。各アイコンは次の様に機能します。
メニュー表示を閉じます。
アプリケーション画面にもどります。
燃費モニターの表示を､ i-stop､ i-ELOOP 状態表
示､ i-stop 効果表示､ 燃費情報の順に切り替えます。
燃費データをリセットします。
次のセッティング画面を表示します。
●エンディング表示の ON/OFF 切り替え
●燃費データのリセットをトリップメーター
(TRIPA) と同期させる機能の ON/OFF 切り替
え
ŒÝ
電源ポジションを ON から OFF にしたときの燃費モニター画面が､次回電源ポジショ
ン ON したとき､ 最初の燃費モニター画面になります。
DEMIO_Dク_初版.indb 1232015/03/03 13:40:29

124
2. 運転するときに
燃費モニター
i-stop､ i-ELOOP 状態表示
i-stop の作動状況､ および i-ELOOP のエネルギー回生状況を表示します。
減速エネルギーを利用して発電した電気の量と､ 発電した電気が蓄電器に流れている状
態を表示します。表示は発電量が増えると太くなります。
蓄電器に蓄えている電気の量を表示します。
蓄電器に蓄えられた電気を電装品に供給している状態を表示します。( 車全体が同時に
発光します。)
平均燃費を表示します。
DEMIO_Dク_初版.indb 1242015/03/03 13:40:30

125
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
アイドリングストップが可能かどうかの準備状況を表示します。
アイドリングストップ準備状況をアイコン( エンジン､ バッテリーおよびエアコン ) の
色で表示します。準備ができたアイコンは発光します。発光していないアイコンは準備
ができていないことを知らせます。
車両停止時のアイドリングストップ状況を表示します。
アイドリングストップしていないとき､ アイドリングストップするために必要な運転者
の操作を表示します。
アイドリングストップ中､ 現在のアイドリングストップ時間と累積のアイドリングス
トップ時間を表示します。
アイドリングストップの作動状況をエンジン部分の色で表示します。アイドリングス
トップ中は青色､ アイドリングストップしていないときは灰色で表示します。
i-stop 効果表示
エネルギー効率実績を表示します。
システムの効果により削減された二酸化炭素
(CO2)排出量に応じてリーフ( 葉 )が成長します。
成長したリーフは累計され､ 本数を表示します。
アイドリングストップで延ばすことが出来た全走
行距離を表示します。
全停車時間のうち､ アイドリングストップの割合を
表示します。
アイドリングストップした時間を表示します。
全停車時間を表示します。
DEMIO_Dク_初版.indb 1252015/03/03 13:40:31

126
2. 運転するときに
燃費モニター
燃費情報
燃費に関する情報を表示します。
過去 60 分間の燃費を表示します。
●過去 1 ～ 10 分間は､ 1 分間毎の燃費を表示し
ます。
●過去 10 ～ 60 分間は､ 10 分間毎の燃費を表
示します。
過去 5 回分のリセット時の平均燃費とリセット後
( 現在 )の平均燃費を表示します。
走行開始後の平均燃費を 1 分間毎に算出して表示
します。
ŒÝ
●燃費データは､ 次の操作を行なうとリセットされます。
•メニュー画面からリセットスイッチを押す。
•燃費モニターとトリップメーターを同期させる機能が ON のとき､ トリップ
メーターで TRIPA をリセットする。
•トリップコンピューターに表示される平均燃費情報を消去する。
●燃費データリセット後､ 平均燃費算出中は“―――”が表示されます。
●燃費データは､ メニュー画面からリセットスイッチを押すとリセットできます。
また､ 燃費モニターとトリップメーターを同期させる機能が ON のときは､ 燃費
モニターの燃費データをリセットする､ またはトリップメーターの TRIPAをリ
セットすると､ 燃費データと TRIPA が同時にリセットされます。
エンディング表示
燃費モニターのエンディング表示が ON の場合は､ 電源ポジションを ON から OFF にし
たとき､ エネルギー効率実績を表示します。
ŒÝ
燃費モニターと i-DM のエンディング表示を両方 ON にしているときは､ 両方のエン
ディングが表示されます。
DEMIO_Dク_初版.indb 1262015/03/03 13:40:32

127
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
2. 運転するときに

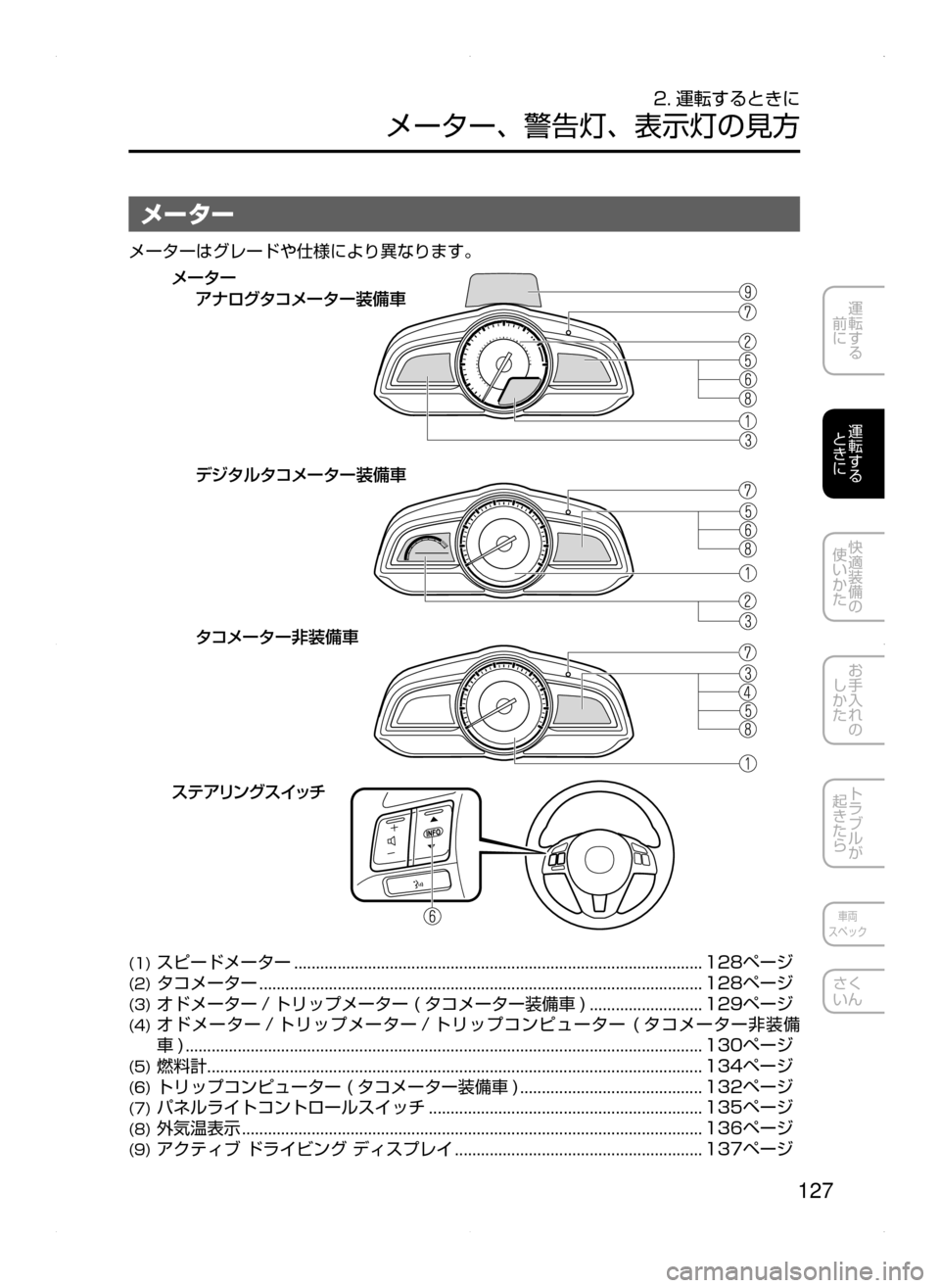

メーター､ 警告灯､ 表示灯の見方
メーター
メーターはグレードや仕様により異なります。
žÆ 鬻¯Ý ”»”
÷
‹
ô »ç »¯Ý ”»”
÷
‹
»¯Ý ”»”
‡
÷
‹
µÂžæוּ  ¿½
Ý”»”
(1)スピードメーター............................................................... ...............................128ページ
(2)タコメーター......................................................................................................128ページ
(3)オドメーター / トリップメーター( タコメーター装備車 )..........................129ページ
(4)オドメーター / トリップメーター / トリップコンピューター( タコメーター非装備
車).......................................................................................................................130ページ
(5)燃料計.................................................................................................................. 134ページ
(6)トリップコンピューター( タコメーター装備車 )..........................................132ページ
(7)パネルライトコントロールスイッチ...............................................................135ページ
(8)外気温表示..........................................................................................................136ページ
(9)アクティブドライビングディスプレイ.........................................................137ページ
DEMIO_Dク_初版.indb 1272015/03/03 13:40:32

128
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
スピードメーター
走行速度を km/h で示します。
ŒÝ
( アナログタコメーター非装備車 )
電源ポジションを OFF にしてしばらくすると、指針が振れることがありますが異常
ではありません。
タコメーター¬è”Å“7
÷
‹




1 分間あたりのエンジン回転数を示します。
«™
žc ”
指針がレッドゾーン ( 許容回転数以上を示す ) に入らないように運転してく
ださい。エンジンの故障につながるおそれがあります。
µÄå Ó
º” ï
è¿ Å
º” ï µ
Äå Ó º”ï
è¿ Åº ”ï
žÆ 鬻¯Ý ”»”
÷
‹  ô»ç »¯Ý ”»”
÷
‹
“7t‘“
c “UŸs “‡b{




ŒÝ
ストライプゾーンはレッドゾーンに入らないようにするために､ 早めの変速を促す
ゾーンです。
DEMIO_Dク_初版.indb 1282015/03/03 13:40:33
