2014 Lancia Thema ESP

HUILE MOTEUR -
MOTEUR DIESEL
Choix de l'huile moteur -
moteur 3.0L
ATTENTION !
L'entretien de la voiture devrait
être fait par un réseau agréé
LANCIA. Pour les interventions
d'entretien de routine et secon-
daires que vous souhaitez effectuer
vous-même, nous vous recomman-
dons de vous procurer l'équipement
adéquat, des pièces de rechange
LANCIA d'origine et les liquides
nécessaires ; n'effectuez jamais ces
interventions si vous n'êtes pas ex-
périmenté.
Huile moteur entièrement synthé-
tique indice SAE 5W-30 SELENIA
C3 MULTIPOWER répondant à la
qualification Fiat 9.55535-S3, API
SM/CF, ACEA C3 ou équivalent. Le bouchon de remplissage d'huile
moteur indique également la viscosité
d'huile recommandée pour votre mo-
teur. Pour plus d'informations sur
l'emplacement du bouchon de
remplissage d'huile moteur, référez-
vous à la section « Compartiment mo-
teur » du chapitre « Maintenance ».
HUILES MOTEUR
SYNTHETIQUES
Vous pouvez utiliser des huiles moteur
synthétiques pourvu que les exigences
en matière de qualité d'huile soient
satisfaites et que les intervalles d'en-
tretien recommandés pour le rempla-
cement de l'huile et du filtre soient
respectés.
ADDITIFS D'HUILE
MOTEUR
N'ajoutez aucun additif (à l'exception
des colorants de détection de fuites) à
l'huile moteur. L'huile moteur est un
produit sophistiqué et ses perfor-
mances peuvent être altérées par
l'usage d'additifs.
MISE AU REBUT DE
L'HUILE MOTEUR ET DES
FILTRES A HUILE USAGES
Débarrassez-vous des huiles et des
filtres à huile usagés avec discerne-
ment. Les huiles et filtres usagés mis
au rebut sans discernement peuvent
nuire à l'environnement. Consultez
votre concessionnaire agréé local,
votre station-service ou l'instance
gouvernementale compétente pour
savoir où et comment vous en débar-
rasser en toute sécurité.
FILTRE A HUILE MOTEUR
Le filtre à huile moteur doit être rem-
placé à chaque vidange d'huile.
Choix du filtre à huile moteur
Les moteurs du constructeur sont
équipés de filtres à huile à passage
total jetables. Utilisez un filtre de ce
type lors du remplacement. La qualité
des filtres de rechange est très inégale.
Choisissez uniquement des filtres de
haute qualité pour obtenir la
meilleure efficacité. Les filtres à huile
LANCIA préconisés sont des filtres de
haute qualité.
318

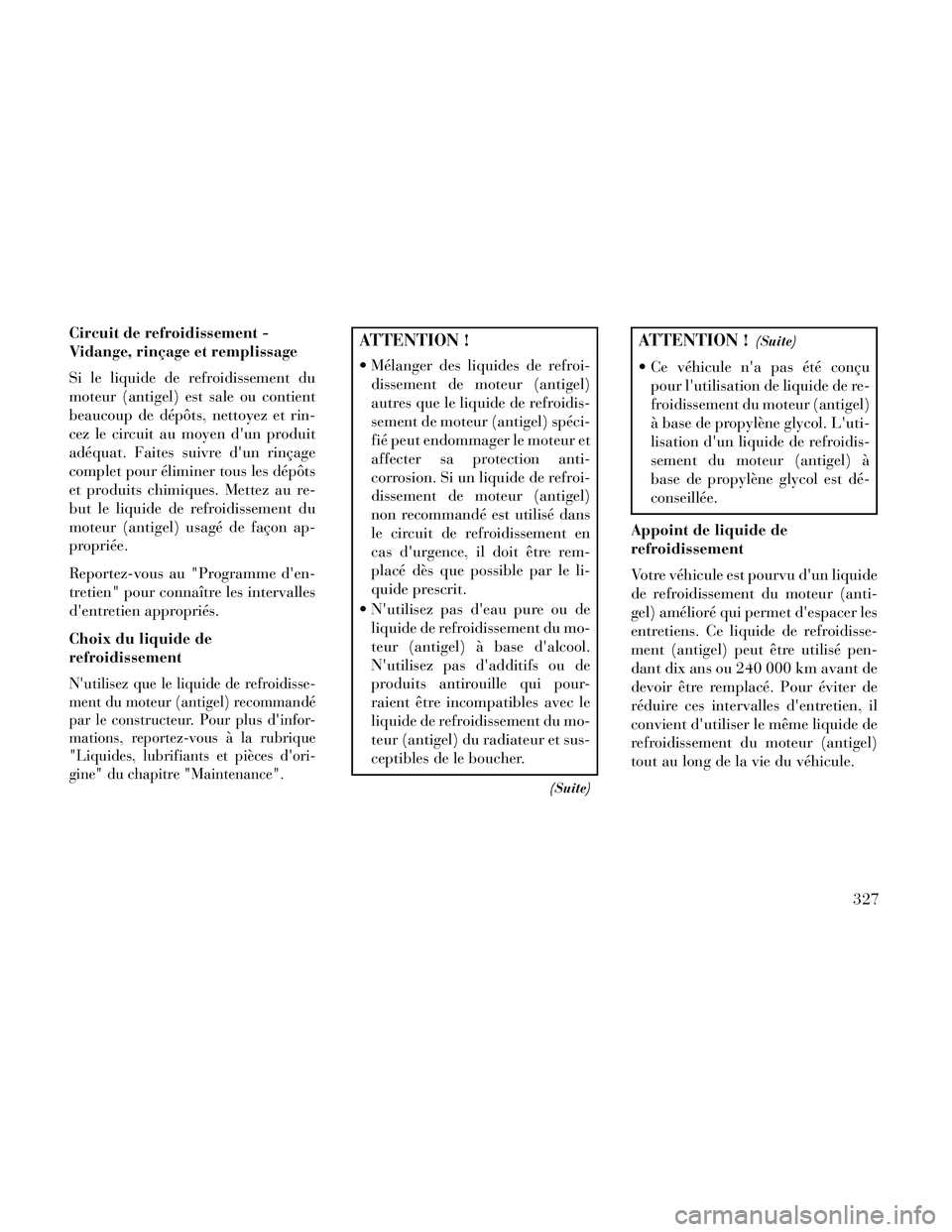

Circuit de refroidissement -
Vidange, rinçage et remplissage
Si le liquide de refroidissement du
moteur (antigel) est sale ou contient
beaucoup de dépôts, nettoyez et rin-
cez le circuit au moyen d'un produit
adéquat. Faites suivre d'un rinçage
complet pour éliminer tous les dépôts
et produits chimiques. Mettez au re-
but le liquide de refroidissement du
moteur (antigel) usagé de façon ap-
propriée.
Reportez-vous au "Programme d'en-
tretien" pour connaître les intervalles
d'entretien appropriés.
Choix du liquide de
refroidissement
N'utilisez que le liquide de refroidisse-
ment du moteur (antigel) recommandé
par le constructeur. Pour plus d'infor-
mations, reportez-vous à la rubrique
"Liquides, lubrifiants et pièces d'ori-
gine" du chapitre "Maintenance".
ATTENTION !
Mélanger des liquides de refroi-dissement de moteur (antigel)
autres que le liquide de refroidis-
sement de moteur (antigel) spéci-
fié peut endommager le moteur et
affecter sa protection anti-
corrosion. Si un liquide de refroi-
dissement de moteur (antigel)
non recommandé est utilisé dans
le circuit de refroidissement en
cas d'urgence, il doit être rem-
placé dès que possible par le li-
quide prescrit.
N'utilisez pas d'eau pure ou de liquide de refroidissement du mo-
teur (antigel) à base d'alcool.
N'utilisez pas d'additifs ou de
produits antirouille qui pour-
raient être incompatibles avec le
liquide de refroidissement du mo-
teur (antigel) du radiateur et sus-
ceptibles de le boucher.
(Suite)
ATTENTION !(Suite)
Ce véhicule n'a pas été conçupour l'utilisation de liquide de re-
froidissement du moteur (antigel)
à base de propylène glycol. L'uti-
lisation d'un liquide de refroidis-
sement du moteur (antigel) à
base de propylène glycol est dé-
conseillée.
Appoint de liquide de
refroidissement
Votre véhicule est pourvu d'un liquide
de refroidissement du moteur (anti-
gel) amélioré qui permet d'espacer les
entretiens. Ce liquide de refroidisse-
ment (antigel) peut être utilisé pen-
dant dix ans ou 240 000 km avant de
devoir être remplacé. Pour éviter de
réduire ces intervalles d'entretien, il
convient d'utiliser le même liquide de
refroidissement du moteur (antigel)
tout au long de la vie du véhicule.
327

ni huiles, ni liquides de nettoyage, ni
solvants, ni détergents ni produits à
base d'ammoniaque pour le nettoyage
du garnissage de cuir. Il n'est pas néces-
saire d'utiliser un produit d'entretien
pour le cuir.
AVERTISSEMENT !
N'utilisez pas de solvants volatils
pour le nettoyage. Ces produits
peuvent s'enflammer ou causer des
troubles respiratoires dans les es-
paces clos.
Nettoyage des phares
La lentille des projecteurs de ce véhi-
cule est réalisée dans une matière
plastique légère qui diffuse mieux la
lumière et qui résiste mieux aux chocs
que le verre.
Cependant, ce plastique est plus sen-
sible aux rayures que le verre et exige
des précautions lors de l'entretien. N'essuyez pas les lentilles au moyen
d'un chiffon sec, sous peine de les
rayer et de réduire leur transparence.
Utilisez une solution savonneuse
douce suivie d'un rinçage, pour élimi-
ner la saleté de la route.
N'utilisez ni produits abrasifs, ni sol-
vants, ni paille de fer ni autre maté-
riau agressif pour nettoyer les len-
tilles.
Surfaces vitrées
Nettoyez régulièrement toutes les sur-
faces vitrées au moyen d'un produit
ménager pour vitres. N'utilisez jamais
de produit abrasif. Prenez soin de ne
pas endommager la partie interne de
la lunette arrière dotée d'une grille de
dégivrage électrique. N'utilisez ni
grattoir ni autre instrument tranchant
susceptible de rayer les résistances
chauffantes.
Lors du nettoyage du rétroviseur, va-
porisez du produit de nettoyage sur
une serviette ou un chiffon. Ne vapo-
risez pas directement le produit de
nettoyage sur le rétroviseur.
Nettoyage des lentilles en
plastique du bloc d'instruments
Les lentilles protégeant l'instrumen-
tation sont moulées dans du plastique
transparent. Evitez de les rayer lors de
leur nettoyage.
1. Utilisez un chiffon doux et hu-
mide. Une solution savonneuse douce
peut être utilisée, à l'exclusion des
produits de nettoyage à base d'alcool
ou abrasifs. Si vous utilisez du savon,
éliminez-le au moyen d'un chiffon
humide et propre.
2. Séchez à l'aide d'un chiffon doux.
336

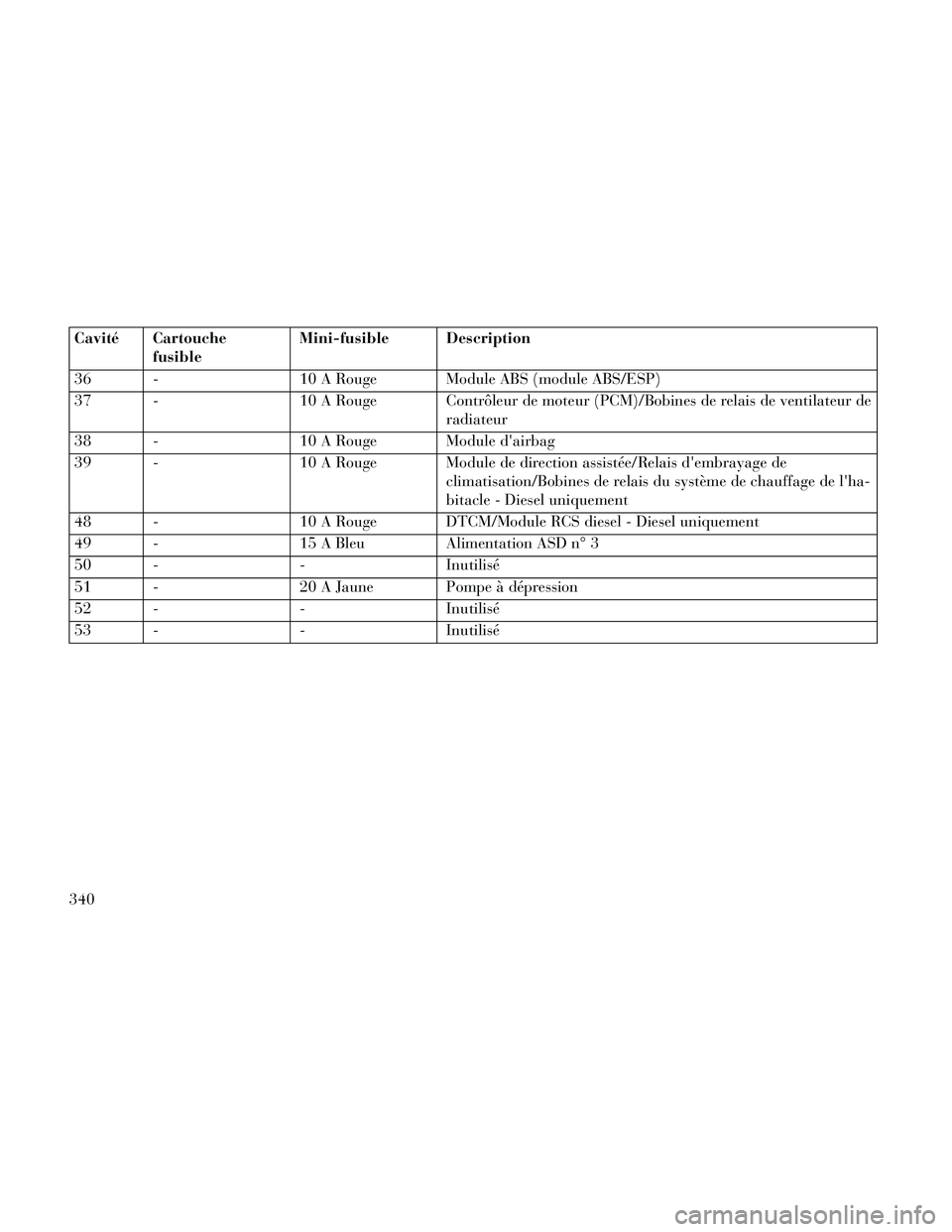

Cavité Cartouchefusible Mini-fusible Description
36 - 10 A Rouge Module ABS (module ABS/ESP)
37 - 10 A Rouge Contrôleur de moteur (PCM)/Bobines de relais de ventilateur de
radiateur
38 - 10 A Rouge Module d'airbag
39 - 10 A Rouge Module de direction assistée/Relais d'embrayage de
climatisation/Bobines de relais du système de chauffage de l'ha-
bitacle - Diesel uniquement
48 - 10 A Rouge DTCM/Module RCS diesel - Diesel uniquement
49 - 15 A BleuAlimentation ASD n° 3
50 - -Inutilisé
51 - 20 A Jaune Pompe à dépression
52 - -Inutilisé
53 - -Inutilisé
340

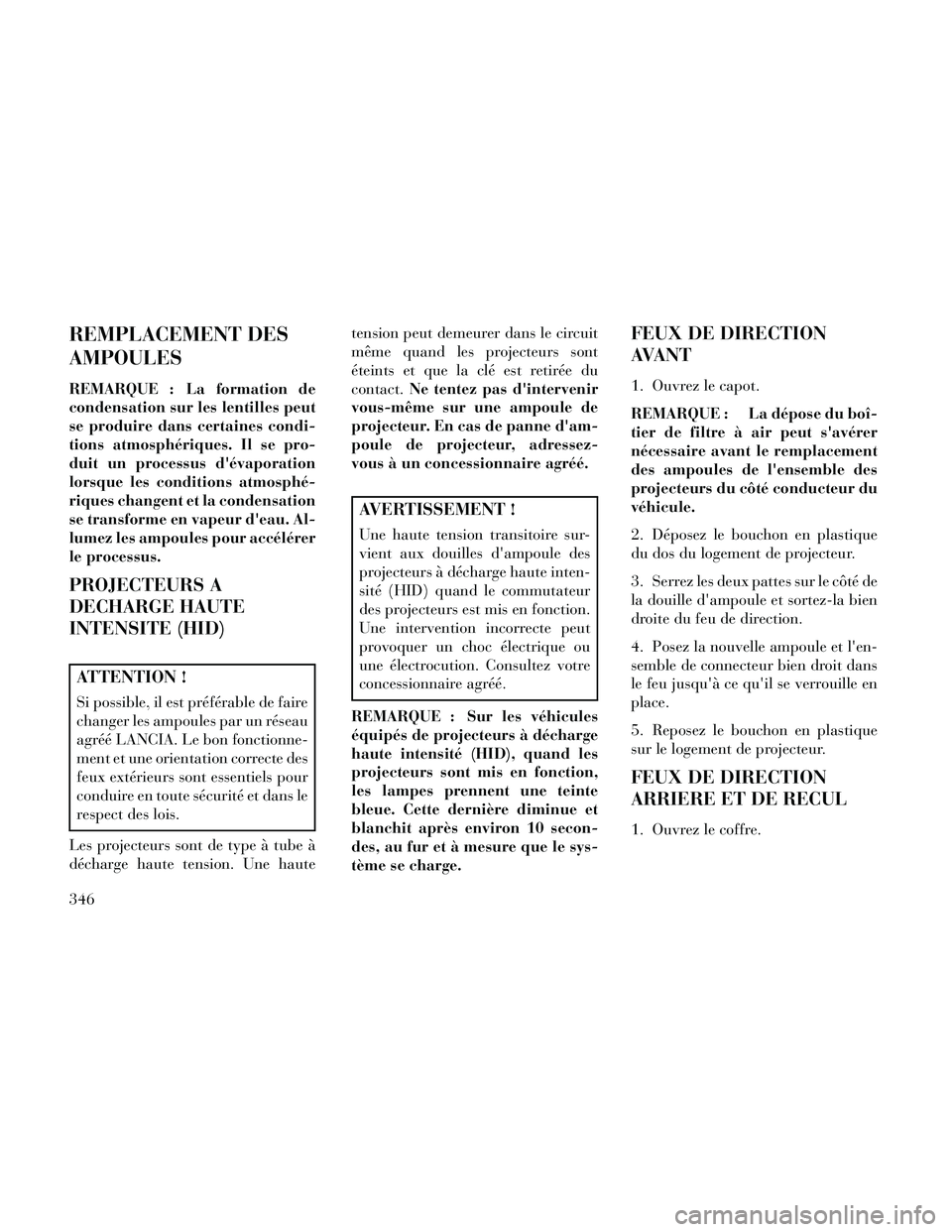

REMPLACEMENT DES
AMPOULES
REMARQUE : La formation de
condensation sur les lentilles peut
se produire dans certaines condi-
tions atmosphériques. Il se pro-
duit un processus d'évaporation
lorsque les conditions atmosphé-
riques changent et la condensation
se transforme en vapeur d'eau. Al-
lumez les ampoules pour accélérer
le processus.
PROJECTEURS A
DECHARGE HAUTE
INTENSITE (HID)
ATTENTION !
Si possible, il est préférable de faire
changer les ampoules par un réseau
agréé LANCIA. Le bon fonctionne-
ment et une orientation correcte des
feux extérieurs sont essentiels pour
conduire en toute sécurité et dans le
respect des lois.
Les projecteurs sont de type à tube à
décharge haute tension. Une haute tension peut demeurer dans le circuit
même quand les projecteurs sont
éteints et que la clé est retirée du
contact.
Ne tentez pas d'intervenir
vous-même sur une ampoule de
projecteur. En cas de panne d'am-
poule de projecteur, adressez-
vous à un concessionnaire agréé.
AVERTISSEMENT !
Une haute tension transitoire sur-
vient aux douilles d'ampoule des
projecteurs à décharge haute inten-
sité (HID) quand le commutateur
des projecteurs est mis en fonction.
Une intervention incorrecte peut
provoquer un choc électrique ou
une électrocution. Consultez votre
concessionnaire agréé.
REMARQUE : Sur les véhicules
équipés de projecteurs à décharge
haute intensité (HID), quand les
projecteurs sont mis en fonction,
les lampes prennent une teinte
bleue. Cette dernière diminue et
blanchit après environ 10 secon-
des, au fur et à mesure que le sys-
tème se charge.
FEUX DE DIRECTION
AVANT
1. Ouvrez le capot.
REMARQUE : La dépose du boî-
tier de filtre à air peut s'avérer
nécessaire avant le remplacement
des ampoules de l'ensemble des
projecteurs du côté conducteur du
véhicule.
2. Déposez le bouchon en plastique
du dos du logement de projecteur.
3. Serrez les deux pattes sur le côté de
la douille d'ampoule et sortez-la bien
droite du feu de direction.
4. Posez la nouvelle ampoule et l'en-
semble de connecteur bien droit dans
le feu jusqu'à ce qu'il se verrouille en
place.
5. Reposez le bouchon en plastique
sur le logement de projecteur.
FEUX DE DIRECTION
ARRIERE ET DE RECUL
1. Ouvrez le coffre.
346

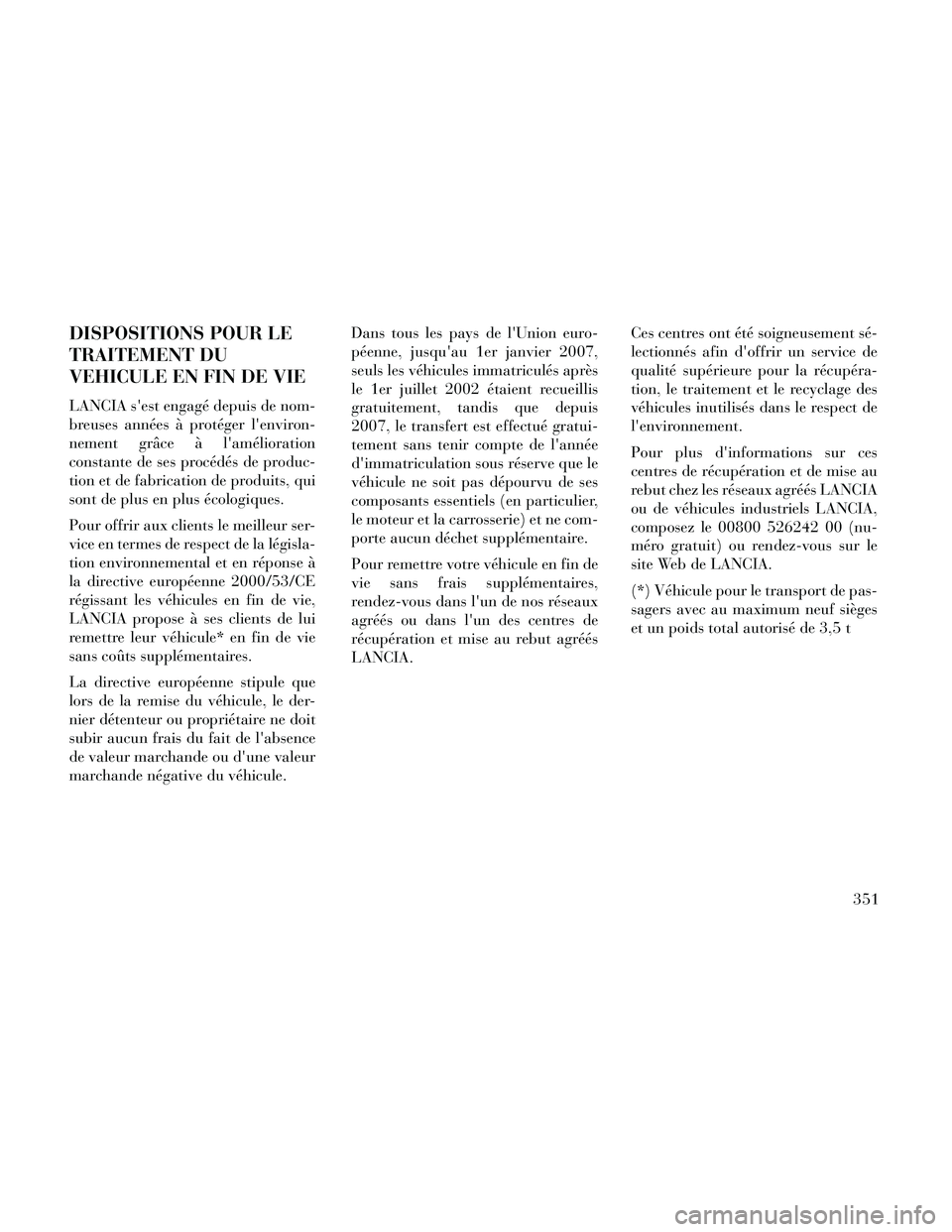

DISPOSITIONS POUR LE
TRAITEMENT DU
VEHICULE EN FIN DE VIE
LANCIA s'est engagé depuis de nom-
breuses années à protéger l'environ-
nement grâce à l'amélioration
constante de ses procédés de produc-
tion et de fabrication de produits, qui
sont de plus en plus écologiques.
Pour offrir aux clients le meilleur ser-
vice en termes de respect de la législa-
tion environnemental et en réponse à
la directive européenne 2000/53/CE
régissant les véhicules en fin de vie,
LANCIA propose à ses clients de lui
remettre leur véhicule* en fin de vie
sans coûts supplémentaires.
La directive européenne stipule que
lors de la remise du véhicule, le der-
nier détenteur ou propriétaire ne doit
subir aucun frais du fait de l'absence
de valeur marchande ou d'une valeur
marchande négative du véhicule.Dans tous les pays de l'Union euro-
péenne, jusqu'au 1er janvier 2007,
seuls les véhicules immatriculés après
le 1er juillet 2002 étaient recueillis
gratuitement, tandis que depuis
2007, le transfert est effectué gratui-
tement sans tenir compte de l'année
d'immatriculation sous réserve que le
véhicule ne soit pas dépourvu de ses
composants essentiels (en particulier,
le moteur et la carrosserie) et ne com-
porte aucun déchet supplémentaire.
Pour remettre votre véhicule en fin de
vie sans frais supplémentaires,
rendez-vous dans l'un de nos réseaux
agréés ou dans l'un des centres de
récupération et mise au rebut agréés
LANCIA.
Ces centres ont été soigneusement sé-
lectionnés afin d'offrir un service de
qualité supérieure pour la récupéra-
tion, le traitement et le recyclage des
véhicules inutilisés dans le respect de
l'environnement.
Pour plus d'informations sur ces
centres de récupération et de mise au
rebut chez les réseaux agréés LANCIA
ou de véhicules industriels LANCIA,
composez le 00800 526242 00 (nu-
méro gratuit) ou rendez-vous sur le
site Web de LANCIA.
(*) Véhicule pour le transport de pas-
sagers avec au maximum neuf sièges
et un poids total autorisé de 3,5 t
351

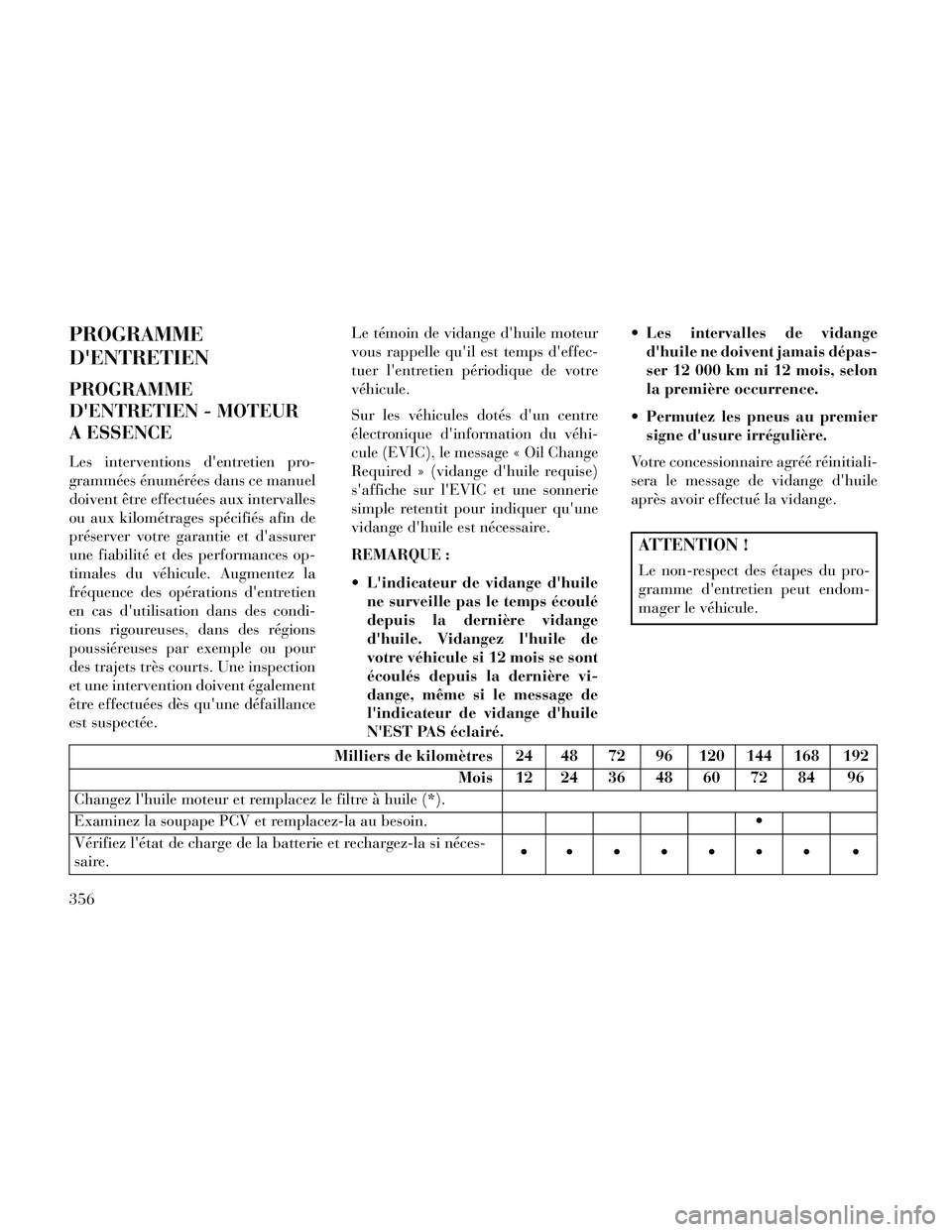

PROGRAMME
D'ENTRETIEN
PROGRAMME
D'ENTRETIEN - MOTEUR
A ESSENCE
Les interventions d'entretien pro-
grammées énumérées dans ce manuel
doivent être effectuées aux intervalles
ou aux kilométrages spécifiés afin de
préserver votre garantie et d'assurer
une fiabilité et des performances op-
timales du véhicule. Augmentez la
fréquence des opérations d'entretien
en cas d'utilisation dans des condi-
tions rigoureuses, dans des régions
poussiéreuses par exemple ou pour
des trajets très courts. Une inspection
et une intervention doivent également
être effectuées dès qu'une défaillance
est suspectée.Le témoin de vidange d'huile moteur
vous rappelle qu'il est temps d'effec-
tuer l'entretien périodique de votre
véhicule.
Sur les véhicules dotés d'un centre
électronique d'information du véhi-
cule (EVIC), le message « Oil Change
Required » (vidange d'huile requise)
s'affiche sur l'EVIC et une sonnerie
simple retentit pour indiquer qu'une
vidange d'huile est nécessaire.
REMARQUE :
L'indicateur de vidange d'huile
ne surveille pas le temps écoulé
depuis la dernière vidange
d'huile. Vidangez l'huile de
votre véhicule si 12 mois se sont
écoulés depuis la dernière vi-
dange, même si le message de
l'indicateur de vidange d'huile
N'EST PAS éclairé. Les intervalles de vidange
d'huile ne doivent jamais dépas-
ser 12 000 km ni 12 mois, selon
la première occurrence.
Permutez les pneus au premier signe d'usure irrégulière.
Votre concessionnaire agréé réinitiali-
sera le message de vidange d'huile
après avoir effectué la vidange.
ATTENTION !
Le non-respect des étapes du pro-
gramme d'entretien peut endom-
mager le véhicule.
Milliers de kilomètres 24 48 72 96 120 144 168 192 Mois 12 24 36 48 60 72 84 96
Changez l'huile moteur et remplacez le filtre à huile (*).
Examinez la soupape PCV et remplacez-la au besoin.
Vérifiez l'état de charge de la batterie et rechargez-la si néces-
saire.
356

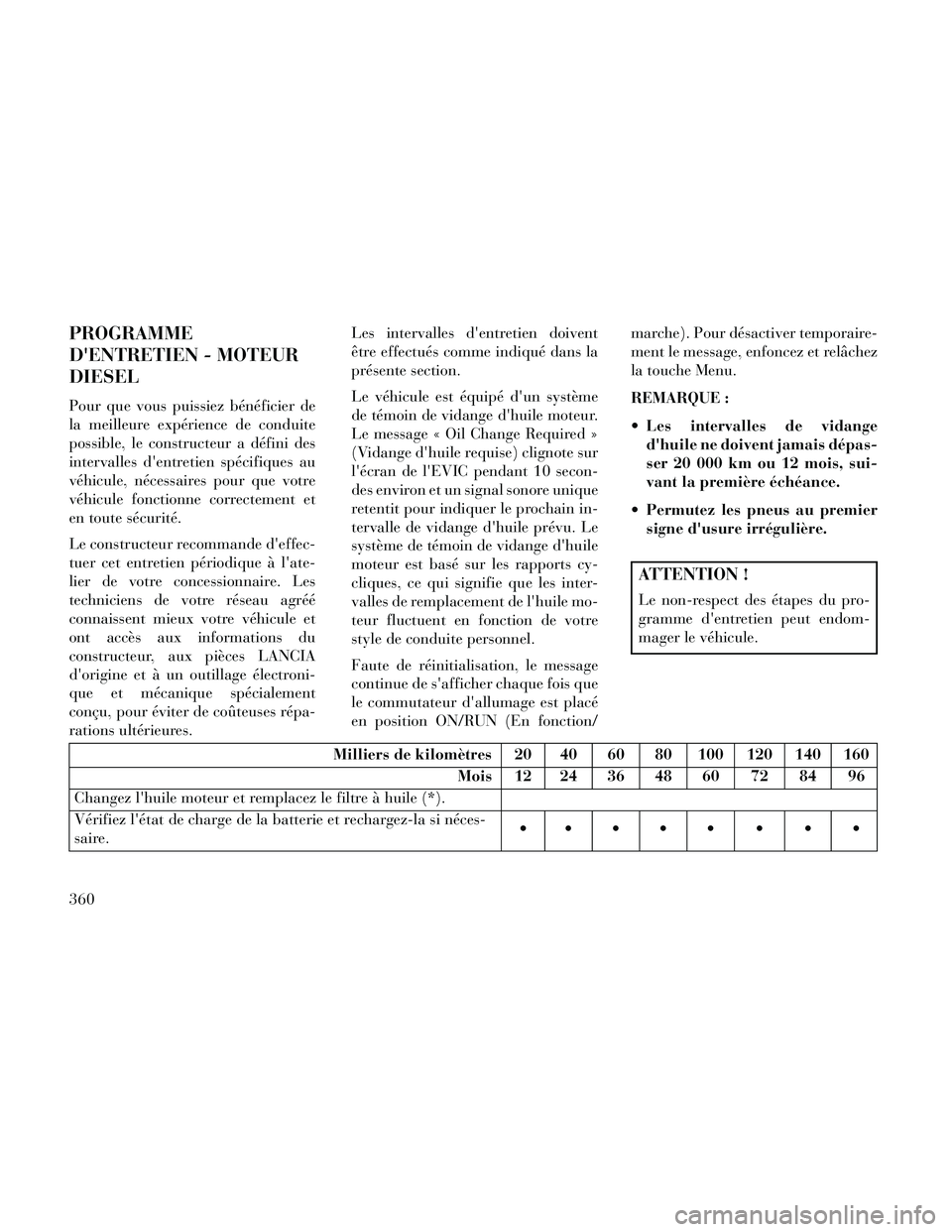

PROGRAMME
D'ENTRETIEN - MOTEUR
DIESEL
Pour que vous puissiez bénéficier de
la meilleure expérience de conduite
possible, le constructeur a défini des
intervalles d'entretien spécifiques au
véhicule, nécessaires pour que votre
véhicule fonctionne correctement et
en toute sécurité.
Le constructeur recommande d'effec-
tuer cet entretien périodique à l'ate-
lier de votre concessionnaire. Les
techniciens de votre réseau agréé
connaissent mieux votre véhicule et
ont accès aux informations du
constructeur, aux pièces LANCIA
d'origine et à un outillage électroni-
que et mécanique spécialement
conçu, pour éviter de coûteuses répa-
rations ultérieures.Les intervalles d'entretien doivent
être effectués comme indiqué dans la
présente section.
Le véhicule est équipé d'un système
de témoin de vidange d'huile moteur.
Le message « Oil Change Required »
(Vidange d'huile requise) clignote sur
l'écran de l'EVIC pendant 10 secon-
des environ et un signal sonore unique
retentit pour indiquer le prochain in-
tervalle de vidange d'huile prévu. Le
système de témoin de vidange d'huile
moteur est basé sur les rapports cy-
cliques, ce qui signifie que les inter-
valles de remplacement de l'huile mo-
teur fluctuent en fonction de votre
style de conduite personnel.
Faute de réinitialisation, le message
continue de s'afficher chaque fois que
le commutateur d'allumage est placé
en position ON/RUN (En fonction/
marche). Pour désactiver temporaire-
ment le message, enfoncez et relâchez
la touche Menu.
REMARQUE :
Les intervalles de vidange
d'huile ne doivent jamais dépas-
ser 20 000 km ou 12 mois, sui-
vant la première échéance.
Permutez les pneus au premier signe d'usure irrégulière.
ATTENTION !
Le non-respect des étapes du pro-
gramme d'entretien peut endom-
mager le véhicule.
Milliers de kilomètres 20 40 60 80 100 120 140 160
Mois 12 24 36 48 60 72 84 96
Changez l'huile moteur et remplacez le filtre à huile (*).
Vérifiez l'état de charge de la batterie et rechargez-la si néces-
saire.
360
