2014 FIAT SCUDO Kezelési és karbantartási útmutató (in Hungarian)

133
SZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
ELEKTROMOS
SZERVOKORMÁNY
ÜZEMZAVAR
(borostyánsárga)
Az indítókulcs Mállásba fordításakor a fi-
gyelmeztető lámpa kigyullad, de néhány
másodperc múlva ki kell aludnia.
Ha a figyelmeztető lámpa folyamatosan vi-
lágít, a kormányzási erőszükséglet érez-
hetően megnő, mert nélkülöznünk kell a
szervokormány rásegítő hatását, de a kor-
mányszerkezet továbbra is működőképes
marad. forduljunk egy Fiat márkaszerviz-
hez.
Ha a
v
figyelmeztető
lámpa villog, azonnal vegyük
fel a kapcsolatot egy Fiat márkaszer-
vizzel az olajcsere elvégeztetése és a
műszercsoportban megjelenő figyel-
meztető fényjelzés kikapcsolása cé-
ljából.
FIGYELEM
»
NEM MEGFELELŐ
AJTÓZÁRÓDÁS (piros)
Egyes változatoknál a figyel-
meztető lámpa kigyullad, ha egy vagy több
ajtó nincs megfelelően becsukva.
Ha a figyelmeztető lámpa kigyullad, ellen-
őrizzük az utastérajtók, a hátsó és az ol-
dalsó ajtók, valamint a motorháztető meg-
felelően becsukott állapotát.
Ha valamelyik ajtó nyitva van, menet köz-
ben egy figyelmeztető hangjelzés is hallha-
tó.
9
129-138 SCUDO LUM H:123-132 ScudoG9 HU 3-12-2013 15:10 Pagina 133

134SZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
EBD
ÜZEMZAVAR
(piros)
(borostyánsárga)
Járó motor esetén a x
és
>
figyelmez-
tető lámpák egyidejű kigyulladása az EBD
(elektronikus fékerőelosztó) rendszer
üzemzavarát jelzi, vagy azt, hogy a rend-
szer nem működőképes; ebben az esetben
a hirtelen fékezés a hátsó kerekek idő el-
őtti blokkolását és a jármű megfarolását
eredményezheti. A lehető legnagyobb óva-
tossággal, azonnal keressük fel a legköze-
lebbi Fiat márkaszervizt a rendszer ellen-
őrzése céljából.
x
>
BIZTONSÁGI ÖV NINCS
BECSATOLVA
(piros)
A gépkocsi álló helyzetében a
műszerfali figyelmeztető lámpa kigyullad és
folyamatosan világít, ha a vezető oldali biz-
tonsági öv nem megfelelően van becsatol-
va. Menet közben a figyelmeztető lámpa vil-
logó fénnyel gyullad ki figyelmeztető hang-
jelzés (buzzer) kíséretében, ha az első ülé-
sek biztonsági övei nem megfelelően van-
nak becsatolva. Egyes változatokon a bel-
ső visszapillantó tükör felett elhelyezett kij-
elzőn két figyelmeztető fény mutatja, hogy
a vezető- vagy az utas oldali biztonsági öv
nincs becsatolva.
<
BEFECSKENDEZŐ
RENDSZER
ÜZEMZAVAR
(borostyánsárga)
Normális körülmények között az
indítókulcs Mállásba fordításakor a
figyelmeztető fényjelzés kigyullad, de a
motor beindulása után ki kell aludnia.
Ha a figyelmeztető lámpa égve marad vagy
menet közben kigyullad, az a motor be-
fecskendező rendszerének nem megfelelő
működését jelenti; ami gyengébb menet-
teljesítményt és üzemanyag-fogyasztás nö-
vekedést okozhat.
Ilyen esetben folytathatjuk az utat, de ne
terheljük erősen a motort, és hajtsunk
mérsékelt sebességgel. Mindenesetre mi-
nél előbb keressünk fel egy Fiat márka-
szervizt.
U
129-138 SCUDO LUM H:123-132 ScudoG9 HU 3-12-2013 15:10 Pagina 134

STOP (piros)
Ez a figyelmeztető fényjelzés
bármely üzemzavarra figyel-
meztető fényjelzéssel egyidejűleg gyullad ki.
135
SZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
ABS RENDSZER
ÜZEMZAVAR
(borostyánsárga)
Az indítókulcs Mállásba fordításakor a fi-
gyelmeztető lámpa kigyullad, de néhány
másodperc múlva ki kell aludnia.
Ha a figyelmeztető lámpa kigyullad, a rend-
szer üzemképtelen vagy nem áll rendel-
kezésre. Ebben az esetben a fékrendszer
eredeti hatásossága változatlanul megma-
rad, de nélkülöznünk kell az ABS által biz-
tosított előnyöket. Óvatosan vezessünk
tovább, és minél hamarabb keressünk fel
egy Fiat márkaszervizt.
>
“
UTAS OLDALI
LÉGZSÁK
KIKAPCSOLVA
(borostyánsárga)
A
“
figyelmeztető lámpa kigyullad, ami-
kor az utas oldali első légzsák működteté-
se ki van kapcsolva.
Az utas oldali légzsák üzemkész állapotá-
ban az indítókulcs Mállásba fordításakor
a
“
figyelmeztető lámpa kb. 4 másod-
percre kigyullad, majd a következő 4 má-
sodpercben villog, végül kialszik.A
“
visszajelző lámpa jelzi a
¬
figyelmeztető lámpa eset-
leges meghibásodását is. Ilyen esetben
a
“
visszajelző lámpa a 4 másodper-
cen túl is villog. Ilyen esetben előfor-
dulhat , hogy a
¬
figyelmeztető lám-
pa nem jelzi a visszatartó biztonsági
rendszer esetleges hibáit . Ilyenkor a
továbbhaladás előtt feltétlenül lé-
pjünk kapcsolatba egy Fiat márka-
szervizzel a rendszer azonnali ellen-
őrzése céljából.FIGYELEM
STOP
Ha a figyelmeztető lámpa
bekapcsol: álljunk meg, par-
koljuk le a gépkocsit , húzzuk ki az in-
dítókulcsot és lépjünk kapcsolatba
egy Fiat márkaszervizzel.
FIGYELEM
129-138 SCUDO LUM H:123-132 ScudoG9 HU 3-12-2013 15:10 Pagina 135

K
TARTALÉK
MENNYISÉGŰ
ÜZEMANYAG
(borostyánsárga)
Az indítókulcs Mállásba fordításakor a fi-
gyelmeztető lámpa kigyullad, de néhány
másodperc múlva ki kell aludnia.
Ha a figyelmeztető lámpa kigyullad, a leg-
közelebbi benzinkútnál töltsük fel a gép-
kocsit üzemanyaggal.
FIGYELMEZTETÉS Ha a figyelmeztető
lámpa villog, az a rendszer meghibásodás-
át jelenti. Ilyen esetben lépjünk kapcsolat-
ba egy Fiat márkaszervizzel a rendszer
ellenőrzése céljából.
136SZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
HÁTSÓ KÖDLÁMPÁK
(borostyánsárga)
A visszajelző lámpa kigyullad a
hátsó ködlámpák bekapcsolásakor.
4
ÁLTALÁNOS
HIBAJELZÉS
(borostyánsárga)
A figyelmeztető lámpa villogása kevésbé
komoly hibát jelez. A folyamatos világítás
komoly meghibásodást jelez. A kijelzőn
minden esetben megjelenik egy vonatko-
zó üzenet.
A meghibásodás komolyságától függően
tanácsos minél előbb felkeresni egy Fiat
márkaszervizt.
Ha a részecskeszűrővel (DPF) felszerelt
változatoknál a gázolaj adalék szintje a mi-
nimumra csökkent: a figyelmeztető fé-
nyjelzés kigyulladását egy hangjelzés kísé-
ri, és a kijelzőn megjelenik a vonatkozó
üzenet. Forduljunk egy Fiat márkaszerviz-
hez.
è
ESC RENDSZER
ÜZEMZAVAR
(borostyánsárga)
Az indítókulcs Mállásba fordításakor a fi-
gyelmeztető lámpa kigyullad, de néhány
másodperc múlva ki kell aludnia.
Ha a figyelmeztető lámpa villog, az azt jel-
zi, hogy a kerekek a megcsúszás határára
kerültek. Ilyen esetben a rendszer opti-
malizálja a nyomatékot, és lehetővé teszi
a jármű menetstabilitásának javítását. Ha
a figyelmeztető fény (az ESC OFF gom-
bon levő leddel együtt) folyamatosan vi-
lágít, az a rendszer működésképtelenségét
jelzi. Ilyen esetben ellenőrizzük a gumiab-
roncsok légnyomását és/vagy lépjünk kap-
csolatba egy Fiat márkaszervizzel. Ha a fi-
gyelmeztető fény (az ESC OFF gombon
levő leddel együtt) folyamatosan világít, az
a rendszer kikapcsolását jelzi.
MegjegyzésMenet közben a figyelmez-
tető lámpa villogása az ESP rendszer mű-
ködését jelzi.
™
129-138 SCUDO LUM H:123-132 ScudoG9 HU 3-12-2013 15:10 Pagina 136

137
SZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
ELKOPOTT
FÉKBETÉTEK
(borostyánsárga)
A figyelmeztető lámpa kigyullad, amikor az
elülső tárcsafék-betétek elkoptak; ilyen
esetben minél előbb cseréltessük ki azo-
kat.
d
HÁTSÓ PNEUMATIKUS
KERÉKFELFÜGGESZTÉSEK
(piros)
(egyes változatoknál)
A figyelmeztető lámpa villogása az opti-
mális és az észlelt magasság küszöb köz-
ötti abnormális eltérést jelzi. Ilyen esetben:
automatikus szabályozásnál haladjunk las-
san (kb. 10 km/h), amíg a figyelmeztető
lámpa kialszik. Manuális szabályozásnál té-
rjünk vissza az optimális magasság kü-
szöbhöz, ami magas vagy alacsony értéken
blokkolódott.
Ha a pneumatikus kiegyenlítés hibás, a fi-
gyelmeztető lámpa a motor indításakor
vagy menet közben világít. Ilyen esetben:
álljunk meg, és lépjünk kapcsolatba egy Fi-
at márkaszervizzel.
…
KÖDFÉNYSZÓRÓK
(zöld)
A visszajelző lámpa kigyullad az
első ködfényszórók bekapcsolásakor.
TOMPÍTOTT
FÉNYSZÓRÓK (zöld)
A visszajelző lámpa a tompított
fényszórók bekapcsolásakor kigyullad.
52
TÁVOLSÁGI
FÉNYSZÓRÓK (kék)
A visszajelző lámpa kigyullad a
távolsági fényszórók bekapcsolá-
sakor.
1
BAL OLDALI
IRÁNYJELZŐ
(zöld - villogó fénnyel)
A visszajelző lámpa kigyullad, amikor az irá-
nyjelző (index) kormánykapcsoló kart le-
felé mozdítjuk, vagy amikor a vészvillogót
bekapcsoljuk.
F
JOBB OLDALI
IRÁNYJELZŐ
(zöld - villogó fénnyel)
A visszajelző lámpa kigyullad, amikor az irá-
nyjelző (index) kormánykapcsoló kart fel-
felé mozdítjuk, vagy amikor a vészvillogót
bekapcsoljuk.
D
129-138 SCUDO LUM H:123-132 ScudoG9 HU 3-12-2013 15:10 Pagina 137

138SZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
JELZÉSEK ÉS FIGYELMEZTETŐ LÁMPÁK A KIJELZŐN
Jelentés
Ü
SEBESSÉGTARTÓ
AUTOMATIKA
SEBESSÉG-
KORLÁTOZÓ
IZZÍTÓGYERTYÁK
VÍZ A GÁZOLAJ-
SZŰRŐBEN
TERVSZERŰ
KARBANTARTÁS
m≈
Az indítókulcs Mállásba fordításakor a figyelmeztető lámpa kigyullad, de néhány másod-
perc múlva ki kell aludnia. A figyelmeztető lámpa kigyullad, amikor a sebességtartó auto-
matikát bekapcsoljuk.
A figyelmeztető lámpa kigyullad, amikor a sebességhatárolót bekapcsoljuk.
Az indítókulcs Mállásba fordításakor a figyelmeztető lámpa kigyullad; majd kialszik, amikor
az izzítógyertyák elérték a meghatározott hőmérsékletet. Indítsuk a motort azonnal, amint
a figyelmeztető lámpa kialszik.
FIGYELMEZTETÉS Magas külső hőmérséklet esetén lehetséges, hogy a figyelmeztető lám-
pa szinte észrevehetetlenül rövid ideig világít.
Az indítókulcs Mállásba fordításakor a figyelmeztető lámpa kigyullad, de néhány másodperc múl-
va ki kell aludnia. A figyelmeztető lámpa kigyulladása jelzi, hogy víz gyűlt össze a gázolajszűrőben.
Az indítókulcs Mállásba fordításakor a figyelmeztető lámpa kigyullad, de néhány másodperc
múlva ki kell aludnia. A figyelmeztető fényjelzés kigyulladása jelzi a következő karbantartá-
si művelet elvégzésének szükségességét.
Δ ƒ
Figyelmeztető
lámpa
A víz jelenléte az üzemanyag-ellátó rendszerben súlyosan károsíthatja a
befecskendező berendezést , és zavarokat okozhat a motor működésében.
Ha a figyelmeztető lámpa kigyullad, minél előbb lépjünk kapcsolatba egy
Fiat márkaszervizzel a rendszer víztelenítése céljából. Ha a fenti figyel-
meztető jelzés közvetlenül egy üzemanyagtöltés után jelenik meg, valószínűleg víz
került a tartályba: ilyen esetben állítsuk
le azonnal a motor t , és lépjünk kapcsolat-
ba egy Fiat márkaszervizzel.
129-138 SCUDO LUM H:123-132 ScudoG9 HU 3-12-2013 15:10 Pagina 138

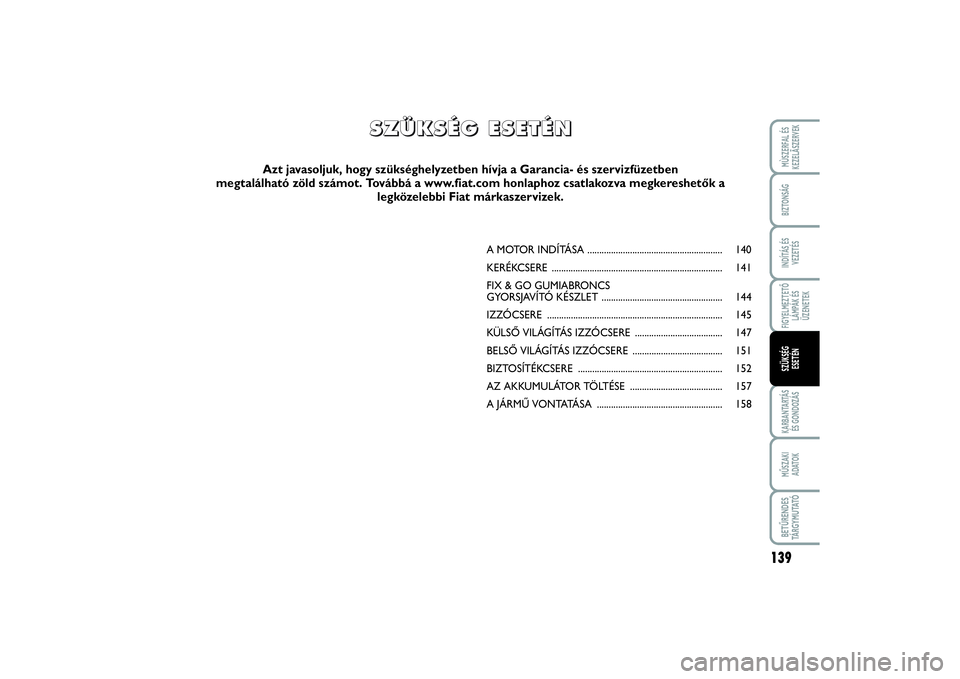

139
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSSZÜKSÉG
ESETÉN
A MOTOR INDÍTÁSA ......................................................... 140
KERÉKCSERE ........................................................................ 141
FIX & GO GUMIABRONCS
GYORSJAVÍTÓ KÉSZLET ................................................... 144
IZZÓCSERE .......................................................................... 145
KÜLSŐ VILÁGÍTÁS IZZÓCSERE ..................................... 147
BELSŐ VILÁGÍTÁS IZZÓCSERE ...................................... 151
BIZTOSÍTÉKCSERE ............................................................. 152
AZ AKKUMULÁTOR TÖLTÉSE ....................................... 157
A JÁRMŰ VONTATÁ S A ..................................................... 158
S S
Z Z
Ü Ü
K K
S S
É É
G G

E E
S S
E E
T T
É É
N N
Azt javasoljuk, hogy szükséghelyzetben hívja a Garancia- és szervizfüzetben
megtalálható zöld számot. Továbbá a www.fiat.com honlaphoz csatlakozva megkereshetők a
legközelebbi Fiat márkaszervizek.
139-158 SCUDO LUM H:133-152 ScudoG9 HU 7-03-2014 9:06 Pagina 139

A MOTOR INDÍTÁSAINDÍTÁS
SEGÉDAKKUMULÁTORRAL
1. ábra
Ha a gépkocsi akkumulátora lemerült, a
motor indításához segédakkumulátort kell
használni, amelynek kapacitása az erede-
tivel azonos, vagy annál valamivel nagyobb.
140FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSSZÜKSÉG
ESETÉN
Az indítást az alábbiak szerint végezzük:❒
a megfelelő indítókábellel kössük össze
a két akkumulátor pozitív pólusát (+jel
a pólus közelben);
❒a másik indítókábellel kössük össze a se-
gédakkumulátor negatív (–) pólusát az el-
indítandó gépkocsi motorján vagy a se-
bességváltó házon található
Etestelési
ponttal;
❒
indítsuk be a motort;
❒
amikor a motor beindult, fordított sor-
rendben bontsuk szét az indítókábele-
ket.
Ha a motor többszöri próbálkozás után
sem indul, ne kísérletezzünk tovább az in-
dítással, hanem vizsgáltassuk meg a gép-
kocsit egy Fiat márkaszervizben.
1. ábra
F0P0186m
A leírt indítási eljárást csak
szakember végezheti, ugyan-
is a helytelenül összekapcsolt indító-
kábelek miatt rendkívül erős elektro-
mos kisülés keletkezhet . Továbbá az
akkumulátor elektrolitja mérgező és
korrozív, ezért óvakodjunk a szembe
vagy a bőrre kerülésétől. Ne haszná-
ljunk az akkumulátor közelében nyílt
lángot , égő cigarettát , és ne keltsünk
szikrát .
FIGYELEM
FIGYELMEZTETÉS Ne csatlakoztassuk
közvetlenül egymáshoz a két akkumulátor
pólusait: az esetleges szikraképződéstől
lángra lobbanhat az akkumulátorból kisza-
baduló robbanásveszélyes gáz. Ha a segé-
dakkumulátor egy másik járműben van,
ügyeljünk arra, hogy a két jármű fémes ré-
szei ne érintkezzenek egymással.
INDÍTÁS VONTATÁ S S A L VA G Y
BEGURÍTÁSSAL
Mindenképpen kerüljük el a tolással, von-
tatással vagy lejtőn legurulással történő
motorindítást. Ekkor ugyanis nagy men-
nyiségű, el nem égett üzemanyag kerülhet
a katalizátorba, ami javíthatatlan károso-
dást okoz annak szerkezetében.
FIGYELMEZTETÉS Álló motor esetén a
fékrendszer és a kormányszerkezet ráse-
gítő hatása nem működik, ezért a féke-
zéshez és a kormányzáshoz a megszo-
kottnál lényegesen nagyobb erőt kell ki-
fejteni.
139-158 SCUDO LUM H:133-152 ScudoG9 HU 7-03-2014 9:06 Pagina 140
