2014 FIAT PUNTO Kezelési és karbantartási útmutató (in Hungarian)

MŰSZERFALA műszerek és a figyelmeztető lámpák megléte és elhelyezése a változattól függően eltérő lehet.1.Állítható levegőnyílások az oldalablakokhoz - 2.Oldalsó fix levegőnyílások - 3.Külső világítás kapcsolókar - 4.Műszercsoport
5.Kapcsolókar a szélvédő- és hátsó ablaktörlő/-mosó és a trip computer vezérléséhez - 6.Műszerfali kezelőszervek - 7.Középső
irányítható levegőnyílások - 8.Felső, fix helyzetű levegőnyílás - 9.Utas oldali elülső légzsák - 10.Kesztyűtartó - 11.Autórádió
(adott változat/piac esetében) - 12.Fűtés/szellőzés/légkondicionálás kezelőszervei - 13.Gyújtáskapcsoló - 14.Vezető oldali elülső
légzsák -15. Kormánykerék beállítókar - 16.ködfényszórók/ködlámpák/fényszórómagasság beállítása/digitális kijelző/multifunkci-
ós kijelz.
5
BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
F0M0606m
1. ábra
001-032 PUNTO POP 1ed HU 17/10/13 16.06 Pagina 5

6BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
SZIMBÓLUMOKA gépkocsi egyes alkatrészein vagy azok
közelében speciális, színes címkék vannak
elhelyezve. A címkéken jelképes ábrák lát-
hatók, amelyek a kérdéses alkatrésszel
kapcsolatos elővigyázatosságokra hívják
fel a figyelmet.
Az alkalmazott szimbólumokat és azok
magyarázatát a motorháztető belső olda-
lán található táblázat 2. ábra foglalja
össze.
A FIAT CODE
RENDSZERA lopás elleni fokozott védelem érdeké-
ben a gépkocsit elektronikus indításgát-
ló rendszerrel látták el. Az indítókulcs
gyújtáskapcsolóból történő kihúzásakor
automatikusan aktiválódik.
Minden kulcsba egy, a motor indításakor
kódolt, rádiófrekvenciás jeleket kibocsátó
elektronikus szerkezet van beépítve, amely
jeleket a műszerfali gyújtáskapcsoló an-
tennája vesz. Ez a minden motorindításkor
változó jelsorozat a kódolt „jelszó”, amely-
nek segítségével a vezérlőegység felismeri
az indítókulcsot, és engedélyezi a motor
indítását.
2. ábra
F0M0600m
001-032 PUNTO POP 1ed HU 17/10/13 16.06 Pagina 6

7
BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
Ilyen esetben fordítsuk az indítókulcsot
aSTOPállásba, majd ismét a MARál-
lásba; ha a motor továbbra sem indul, is-
mételjük meg az indítást a gépkocsihoz
kapott másik kulcsokkal. Ha ezek után
sem sikerül a motor elindítása, lépjünk
kapcsolatba egy Fiat márkaszervizzel.Menet közben a
Y
figyelmeztető
lámpa kigyullad
❒
A Y
figyelmeztető lámpa kigyulladá-
sa azt jelenti, hogy a rendszer éppen
öndiagnózist folytat (pl. feszültségesés
miatt).
❒
Ha a
Y
figyelmeztető lámpa tovább-
ra is égve marad, lépjünk kapcsolatba
egy Fiat márkaszervizzel.
Ha a kulcsot erős ütés éri,
a beépített elektronikus al-
katrészek károsodhatnak.
MŰKÖDÉS
Minden motorindításkor, amikor az indí-
tókulcsot MARállásba fordítjuk, a Fiat
CODE rendszer vezérlőegysége a funk-
ciók blokkolásának feloldására elküldi
az indítást engedélyező kódot a motor
vezérlőegységének.Ennek a kódnak a továbbítása csak akkor
történik meg, ha a Fiat CODE rendszer
vezérlőegysége felismerte a kulcs által
kibocsátott kódolt jelet.Amikor az indítókulcsot STOPállásba
fordítjuk, a Fiat CODE rendszer hatásta-
lanítja a motor vezérlőegység működését.
Ha a motor indításakor a kód felismeré-
se nem történt meg, a műszercsoportY
figyelmeztető lámpája égve marad
a kijelzőn.
001-032 PUNTO POP 1ed HU 17/10/13 16.06 Pagina 7

8BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
TÁVVEZÉRLŐVEL ELLÁTOTT
KULCS 4. ábra
A kulcs Afém szára az alábbiakat mű-
ködteti:❒
a gyújtáskapcsolót;
❒
az ajtózárakat;
❒
tanksapka nyitását/zárását (változattól/
piactól függően, egyes változatoknál).
A Bgomb megnyomásával tudjuk a kulcs
fém tollát kinyitni/becsukni.
A
Ëgomb működteti az ajtók és a cso-
magtérajtó nyitását.
A Ágomb működteti az ajtók és a cso-
magtérajtó zárását.
A
R
gomb működteti a csomagtérajtó
távműködtetésű nyitását.
Az ajtózárak nyitásakor az utastér világí-
tás lámpái egy beállított időtartamra
kigyulladnak.
A KULCSOKCODE KÁRTYA 3. ábra
(külön rendelhető egyes
változatoknál/piacokon)
A kulcsokkal együtt a CODE kártya is át-
adásra kerül két példányban, amelyen az
alábbiak vannak feltüntetve:
Aaz elektronikus kód;
Ba kulcsok mechanikus kódja, amelyet
másodkulcsok rendelésekor át kell
adni a Fiat márkaszervizben.
Az elektronikus kódot A-3. ábra jegyez-
zük fel és mindig tartsuk magunknál.
FIGYELMEZTETÉS A beépített elektro-
nikus alkatrészek kifogástalan működése
érdekében soha ne tegyük ki a kulcsot
közvetlen napsugárzás hatásának.
A gépkocsi tulajdonosváltása
esetén az összes kulcsot és
a CODE kártyát feltétlenül
át kell adnunk az új tulajdo-
nosnak.
3. ábra
F0M0351m
Csak akkor nyomjuk meg a B
gombot amikor a kulcs távol
van a testtől, különösen a szemtől és
a károsítható tárgyaktól (például ru-
házat). Ne hagyjuk a kulcsot felügye-
let nélkül, nehogy valaki, különösen
gyermekek véletlenül megnyomják
a gombot .
FIGYELEM
4. ábra
F0M0394m
001-032 PUNTO POP 1ed HU 17/10/13 16.06 Pagina 8

9
BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
Műszerfali led jelzései
Az ajtózárak reteszelésekor a műszerfali
led A-5. ábrakb. 3 másodpercig világít,
majd ezután folyamatosan villogni kezd
(lopás elleni figyelmeztető funkció).
Ha az ajtók zárásánál egy vagy több ajtó
vagy a rakodótér ajtó nincs megfelelően
becsukva, a műszerfali led és az irányjelző
fények gyors ütemben villogni kezdenek.5. ábra
F0M0607m
7. ábra
6. ábra
F0M0395m
F0M0396m
AZ ELEM CSERÉJE
A TÁVVEZÉRLŐVEL ELLÁTOTT
KULCS ESETÉBEN 6. ábra
Az elem cseréjét az alábbiak szerint vé-
gezzük:❒
nyomjuk meg az Agombot, hogy
a kulcs fém tolla a kinyitott Bpozíció-
ba kerüljön;
❒
fordítsuk a Ccsavart
:
állásba egy kis-
méretű csavarhúzóval;
❒
húzzuk ki a Delemtartót, és cseréljük
ki az Eelemet, ügyelve a helyes pola-
ritásra;
❒
nyomjuk vissza a kulcs fogantyújába
aDelemtartót, és rögzítsük azt a C
csavar
Áállásba fordításával.TÁVIRÁNYÍTÓ BORÍTÓ CSERÉJE
7. ábra
A távirányító borító cseréjéhez kövessük
az ábrán bemutatott eljárást.
001-032 PUNTO POP 1ed HU 17/10/13 16.06 Pagina 9

10BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
MECHANIKUS KULCS 8. ábra
A kulcs Afém tolla fix helyzetű.
A kulcs az alábbiakat működteti:❒
a gyújtáskapcsolót;
❒
az ajtózárakat;
❒
az üzemanyag-tanksapka nyitását/zárá -
sát (adott változat/piac esetében).
8. ábra
F0M0352m
RIASZTÓA jármű riasztórendszere a Lineaccessori
Fiat választékából rendelhető.
A kimerült elemek eldobása
veszélyes a környezetre, ezért
azokat a törvényben előírt mó-
don, speciális tárolóedényben
kell gyűjteni, vagy le kell adni egy Fiat
márkaszervizben, ahol gondoskodnak
a megfelelő kezelésükről.
További távirányítók rendeléseA rendszer legfeljebb 8 db távvezérlőt
képes felismerni. Ha új távvezérlőre van
szükségünk, keressünk fel egy Fiat már-
kaszervizt, vigyük magunkkal a CODE
kártyát, továbbá a személyazonosságot
és a gépkocsi tulajdonjogát igazoló
dokumentumokat.
001-032 PUNTO POP 1ed HU 17/10/13 16.06 Pagina 10

11
BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
A következőkben összefoglaljuk a (távvezérlős vagy anélküli) kulccsal aktiválható főbb funkciókat:
Zárak
nyitása
Kulcs elfordítása
az óramutató
járásával ellentétes
irányban (vezető
oldalon)
Kulcs elfordítása
az óramutató
járásával
ellentétes irányban
(vezető oldalon)
A
Ëgomb rövid
megnyomása
2 villanás
KioltásZárak lezárása
kívülről
Kulcs elfordítása
az óramutató
járásával megegyező
irányban (vezető
oldalon)
Kulcs elfordítása
az óramutató
járásával megegyező
irányban (vezető
oldalon)
A következő gomb
rövid
megnyomása
Á
1 villogás
3 másodpercig
folyamatosan világít,
majd figyelmeztető
villogást végezDead lock
berendezés
bekapcsolása
(*)–
–
A következő gomb
kétszer történő
megnyomása
Á
3 villanás
Duplán villan, majd
ezt követően
a figyelmeztető
lámpa villogCsomagtérajtó
zár nyitása
–
–
A
R
gomb
rövid megnyomása
2 villanás
Figyelmeztető led
villanása
(*) Külön rendelhető egyes változatoknál/piacokon.
FIGYELMEZTETÉS Az üvegek leeresztése az ajtónyitási parancs következménye; az üvegek felemelése az ajtózárási parancs
következménye.
Az üvegek
leereszkedése
(*)–
–
A Ëgomb hosszú
(2 másodpercnél
hosszabb)
megnyomása
2 villanás
KioltásAz üvegek
felemelkedése
(*)–
–
A Ágomb hosszú
(2 másodpercnél
hosszabb)
megnyomása
1 villogás
Figyelmeztető led
villanása Kulcs típusa
Mechanikus kulcs Távvezérlővel ellátott kulcs FényjelzésIrányjelzők villogása
(csak távvezérlővel ellátott kulcsnál)
Figyelmeztető led
001-032 PUNTO POP 1ed HU 17/10/13 16.06 Pagina 11

12BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK

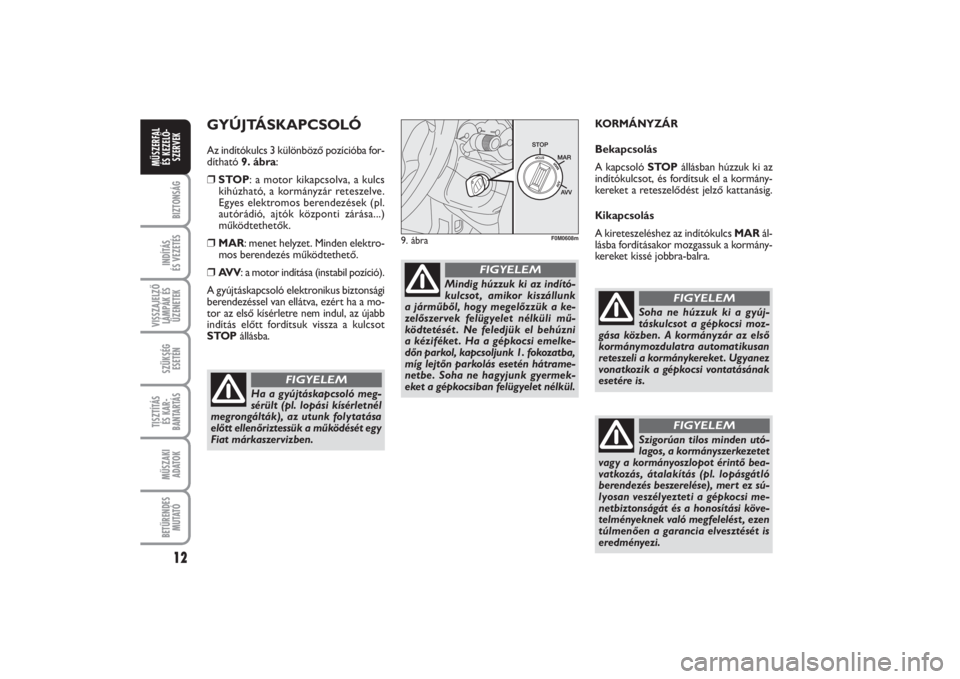

GYÚJTÁSKAPCSOLÓAz indítókulcs 3 különböző pozícióba for-
dítható 9. ábra:❒
STOP: a motor kikapcsolva, a kulcs
kihúzható, a kormányzár reteszelve.
Egyes elektromos berendezések (pl.
autórádió, ajtók központi zárása...)
működtethetők.
❒
MAR: menet helyzet. Minden elektro-
mos berendezés működtethető.
❒
AV V: a motor indítása (instabil pozíció).
A gyújtáskapcsoló elektronikus biztonsági
berendezéssel van ellátva, ezért ha a mo-
tor az első kísérletre nem indul, az újabb
indítás előtt fordítsuk vissza a kulcsot
STOPállásba.KORMÁNYZÁR
Bekapcsolás
A kapcsoló STOPállásban húzzuk ki az
indítókulcsot, és fordítsuk el a kormány-
kereket a reteszelődést jelző kattanásig.
Kikapcsolás
A kireteszeléshez az indítókulcs MARál-
lásba fordításakor mozgassuk a kormány-
kereket kissé jobbra-balra.
Ha a gyújtáskapcsoló meg-
sérült (pl. lopási kísérletnél
megrongálták), az utunk folytatása
előtt ellenőriztessük a működését egy
Fiat márkaszervizben.
FIGYELEM
Mindig húzzuk ki az indító-
kulcsot , amikor kiszállunk
a járműből, hogy megelőzzük a ke-
zelőszervek felügyelet nélküli mű-
ködtetését . Ne feledjük el behúzni
a kéziféket . Ha a gépkocsi emelke-
dőn parkol, kapcsoljunk 1. fokozatba,
míg lejtőn parkolás esetén hátrame-
netbe. Soha ne hagyjunk gyermek-
eket a gépkocsiban felügyelet nélkül.
FIGYELEM
9. ábra
F0M0608m
Soha ne húzzuk ki a gyúj-
táskulcsot a gépkocsi moz-
gása közben. A kormányzár az első
kormánymozdulatra automatikusan
reteszeli a kormánykereket . Ugyanez
vonatkozik a gépkocsi vontatásának
esetére is.
FIGYELEM
Szigorúan tilos minden utó-
lagos, a kormányszerkezetet
vagy a kormányoszlopot érintő bea-
vatkozás, átalakítás (pl. lopásgátló
berendezés beszerelése), mert ez sú-
lyosan veszélyezteti a gépkocsi me-
netbiztonságát és a honosítási köve-
telményeknek való megfelelést , ezen
túlmenően a garancia elvesztését is
eredményezi.
FIGYELEM
001-032 PUNTO POP 1ed HU 17/10/13 16.06 Pagina 12
