2014 FIAT FIORINO Instructieboek (in Dutch)

136
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
Lampen Type Vermogen Figuur
Grootlicht H1 60W E
Dimlicht H1 55WD
Buitenverlichting voor W5W 5WA
Richtingaanwijzers voor PY21W 21WB
Richtingaanwijzers op flanken WY5W 5WA
Richtingaanwijzers achter PY21W 21WB
Achterlichten/Mistachterlichten P4/21W 4W/21WB
Remlicht P21W 21WB
Derde remlicht W5W 5WA
Achteruitrijlicht P21W 21WB
Mistlampen voor (indien aanwezig) H1 55WE
Plafondverlichting voor met kantelbaar lampenglas C 10WC
Plafondverlichting voor met spotjes (indien aanwezig) C 10WC
Plafondverlichting achter (indien aanwezig) C 10WC
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 136

137
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN

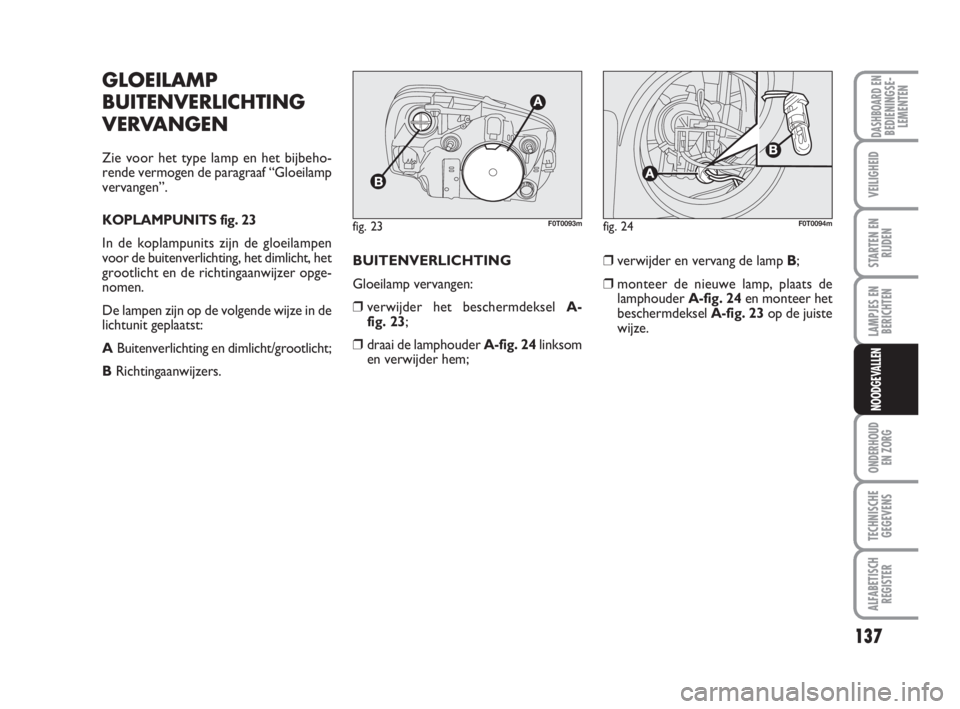

GLOEILAMP
BUITENVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Gloeilamp
vervangen”.
KOPLAMPUNITS fig. 23
In de koplampunits zijn de gloeilampen
voor de buitenverlichting, het dimlicht, het
grootlicht en de richtingaanwijzer opge-
nomen.
De lampen zijn op de volgende wijze in de
lichtunit geplaatst:
ABuitenverlichting en dimlicht/grootlicht;
BRichtingaanwijzers.BUITENVERLICHTING
Gloeilamp vervangen:
❒verwijder het beschermdeksel A-
fig. 23;
❒draai de lamphouder A-fig. 24linksom
en verwijder hem;❒verwijder en vervang de lamp B;
❒monteer de nieuwe lamp, plaats de
lamphouder A-fig. 24en monteer het
beschermdeksel A-fig. 23op de juiste
wijze.
fig. 23F0T0093mfig. 24F0T0094m
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 137

138
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
DIMLICHT/GROOTLICHT
Gloeilamp (met dubbele gloeidraad) ver-
vangen:
❒verwijder het beschermdeksel A-
fig. 23;
❒haak de borgveer van de lamp los in de
richting van de pijlen fig. 23;
❒maak de lamp A-fig. 25los van de stek-
ker Ben vervang hem;
❒sluit de nieuwe lamp aan op de stekker
Ben zorg ervoor dat het profiel van
de metalen fitting in de uitsparingen in
de koplampreflector past.
❒haak de borgveer van de lamp vast en
monteer het beschermdeksel A-fig. 23
op de juiste wijze.RICHTINGAANWIJZERS
Voor
Gloeilamp vervangen:
❒draai het beschermdeksel B-fig. 23
linksom;
❒verwijder en vervang de lamp A-fig. 26;
❒monteer het beschermdeksel Bop de
juiste wijze.
fig. 25F0T0095mfig. 26F0T0096m
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 138

139
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
Flankrichtingaanwijzers
Gloeilamp vervangen:
❒duw tegen het lampenglas A-fig. 27zo-
dat de interne borgveer B-fig. 28
wordt ingedrukt en trek de unit naar
buiten;
❒draai de lamphouder Clinksom, ver-
wijder de geklemde lamp Den vervang
hem;
fig. 27F0T0097mfig. 28F0T0098m
❒plaats de lamphouder Cin het lampen-
glas door hem rechtsom te draaien;
❒monteer de unit en controleer of de in-
terne borgveer Bgoed vastzit (ge-
borgd).MISTLAMPEN VOOR
(indien aanwezig)
BELANGRIJK Wendt u voor het vervan-
gen van een defecte mistlamp tot het Fiat
Servicenetwerk.
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 139

140
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ACHTERLICHTUNITS
In de achterlichtunits zijn de gloeilampen
voor de achterlichten, de richtingaanwij-
zers, de achteruitrijlic ten/mistachterlichten
en de remlichten opgenomen.
Ga om de achterlichtunits te bereiken als
volgt te werk:
❒open de achterdeuren;
❒draai de schroeven A-fig. 29los zo-
dat de achterlichtunit B-fig. 30bereik-
baar is;
❒trek de stekker C-fig. 30los.
De lampen zijn op de volgende wijze in de
lichtunit fig. 31en fig. 32geplaatst:
ARemlichten;
BRichtingaanwijzers;
CAchteruitrijlichten;
DAchterlichten/mistachterlichten.
Om de lampen te bereiken moeten de 5
lippen E-fig. 31naar buiten worden ge-
trokken.
fig. 29F0T0099m
fig. 30F0T0100mfig. 32F0T0102m
fig. 31F0T0101m
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 140

141
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
DERDE REMLICHT fig. 33
Laat het derde remlicht door het Fiat Ser-
vicenetwerk vervangen.
fig. 33F0T0103mfig. 34F0T0104mfig. 35F0T0105m
KENTEKENPLAATVERLICHTING
Gloeilampen A-fig. 34vervangen:
❒druk de borglippen in op de punten die
door de pijlen worden aangegeven en
verwijder de lamphouders;
❒draai de lamphouder B-fig. 35linksom
en verwijder de lamp C.
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 141

142
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
GLOEILAMP
INTERIEURVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Gloeilamp
vervangen”.
PLAFONDLAMPJE VOOR
Plafondverlichting met kantelbaar
lampenglas
Gloeilampen vervangen:
❒trek het plafondlampje A-fig. 36los bij
de door de pijl aangegeven punten;
❒open de bescherming B-fig. 37zoals
aangegeven;❒maak de lamp C-fig. 38los uit de veer-
contacten aan de zijkant en vervang
hem; plaats de nieuwe lamp en contro-
leer of de nieuwe lamp goed vastzit in
de veercontacten;
❒sluit de bescherming en plaats het pla-
fondlampje in de zitting; controleer of
het goed geborgd is.
fig. 36F0T0106mfig. 37F0T0023m
fig. 38F0T0024m
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 142

143
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
Plafondverlichting met spotjes
(indien aanwezig)
Gloeilampen vervangen:
❒maak het plafondlampje A-fig. 39op
de door de pijlen aangegeven punten
los;
❒open het beschermdeksel B-fig. 40;
❒maak de lampen Clos uit de veercon-
tacten aan de zijkant en vervang ze; con-
troleer of de nieuwe lampen goed vast-
zitten in de veercontacten;
❒sluit het beschermdeksel B-fig. 40en
plaats het plafondlampje A-fig. 39in de
zitting; controleer of het goed geborgd is.PLAFONDVERLICHTING
ACHTER
Cargo-uitvoeringen
Gloeilamp vervangen:
❒trek het plafondlampje A-fig. 41los bij
de door de pijl aangegeven punten;
❒open de bescherming B-fig. 42zoals
aangegeven;
fig. 39F0T0143mfig. 40F0T0144mfig. 41F0T0107m
fig. 42F0T0023m
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 143
