151
7
BRZA POMOĆ

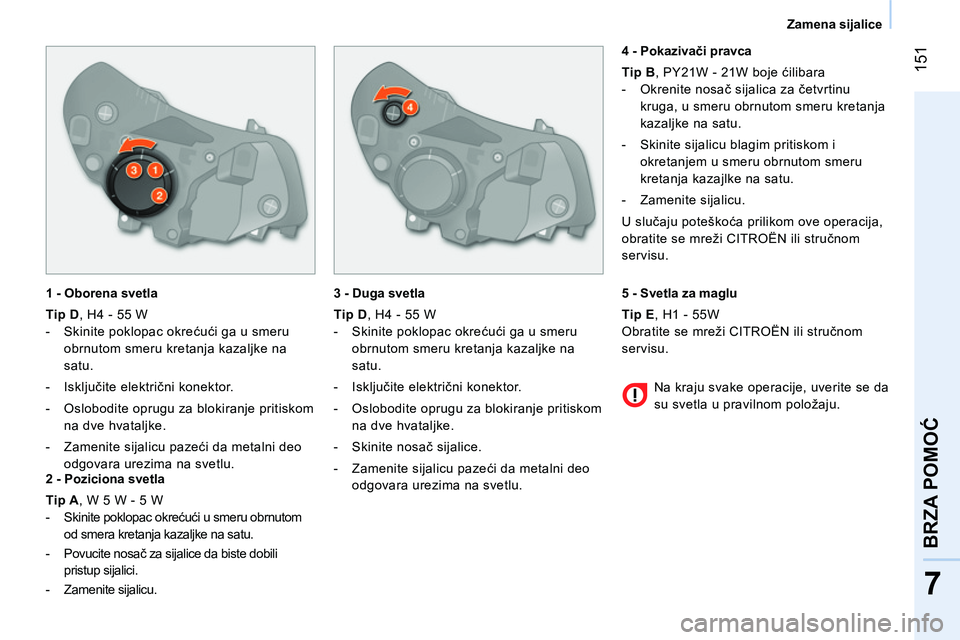

Zamena sijalice


1 - Oborena svetla

Tip D
, H4 - 55 W


- Skinite poklopac okrećući ga u smeru
obrnutom smeru kretanja kazaljke na
satu.

- Isključite električni konektor.

- Oslobodite oprugu za blokiranje pritiskom
na dve hvataljke.

- Zamenite sijalicu pazeći da metalni deo
odgovara urezima na svetlu.


2 - Poziciona svetla

Tip A
, W 5 W - 5 W


- Skinite poklopac okrećući u smeru obrnutom
od smera kretanja kazaljke na satu.

- Povucite nosač za sijalice da biste dobili
pristup sijalici.

- Zamenite sijalicu.

3 - Duga svetla

Tip D
, H4 - 55 W


- Skinite poklopac okrećući ga u smeru
obrnutom smeru kretanja kazaljke na
satu.

- Isključite električni konektor.

- Oslobodite oprugu za blokiranje pritiskom
na dve hvataljke.

- Skinite nosač sijalice.

- Zamenite sijalicu pazeći da metalni deo
odgovara urezima na svetlu.

4 - Pokazivači pravca

Tip B
, PY21W - 21W boje ćilibara



- Okrenite nosač sijalica za četvrtinu
kruga, u smeru obrnutom smeru kretanja
kazaljke na satu.

- Skinite sijalicu blagim pritiskom i
okretanjem u smeru obrnutom smeru
kretanja kazajlke na satu.

- Zamenite sijalicu.
U slučaju poteškoća prilikom ove operacija,
obratite se mreži CITROËN ili stručnom
servisu.

Na kraju svake operacije, uverite se da
su svetla u pravilnom položaju.

5 - Svetla za maglu

Tip E
, H1 - 55W
Obratite se mreži CITROËN ili stručnom
servisu.

152
Zamena sijalice


Plafonska svetla napred/nazad


Tip C
, 12 V 10 W - 10 W


- Oslobodite plafonsko svetlo pomoću
šrafcigera.

- Podignite zaštitni poklopac da biste dobili
pristup sijalici.

- Zamenite sijalicu razdvajanjem dva
kontakta.

- Uverite se da su nove sijalice pravilno
učvršćene između dva kontakta.

- Zatvorite zaštitni kontakt.

- Učvrstite plafonsko svetlo u njegovo
ležište i uverite se da ja pravilno
blokirano.



Bočni pokazivač pravca


Tip A
, WY 5W - 5W- boje ćilibara


- Pomerite pokazivač pravca ka nazad i
oslobodite ga.

- Zadržite konektor i okrenite za četvrtinu
kruga na levo nosač sijalica.

- Okrenite sijalicu za četvrtinu kruga na
levo.

- Povucite sijalicu i zamenite je.

- Prilikom vraćanja na mesto, pritisnite
pokazivač pravca ka unazad i vratite ga
ka unapred.

153
7
BRZA POMOĆ



Zamena sijalice

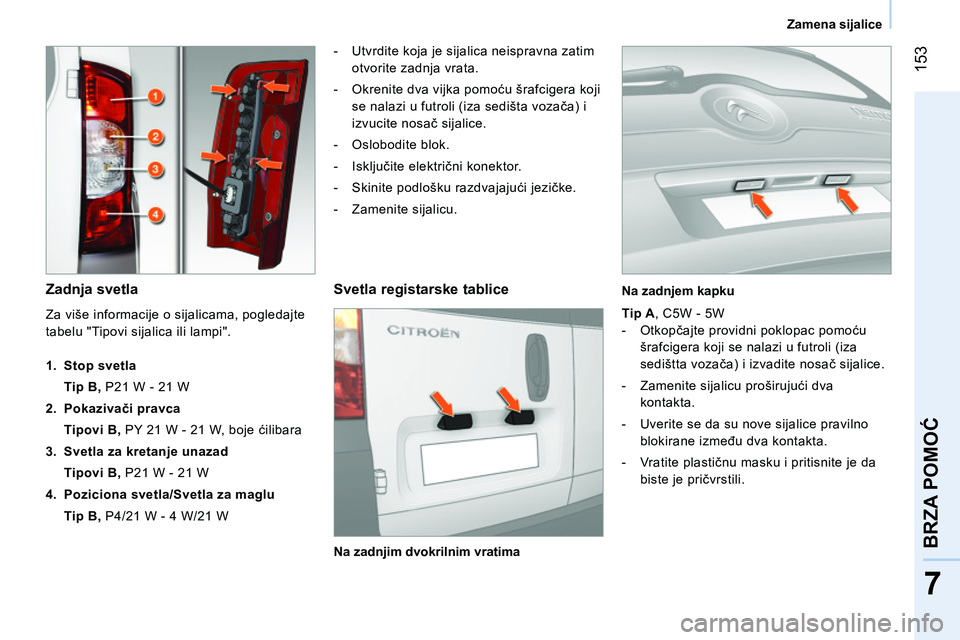

Zadnja svetla



- Utvrdite koja je sijalica neispravna zatim
otvorite zadnja vrata.

- Okrenite dva vijka pomoću šrafcigera koji
se nalazi u futroli (iza sedišta vozača) i
izvucite nosač sijalice.

- Oslobodite blok.

- Isključite električni konektor.

- Skinite podlošku razdvajajući jezičke.

- Zamenite sijalicu.


Svetla registarske tablice


Tip A, C5W - 5W


- Otkopčajte providni poklopac pomoću
šrafcigera koji se nalazi u futroli (iza
sedištta vozača) i izvadite nosač sijalice.

- Zamenite sijalicu proširujući dva
kontakta.

- Uverite se da su nove sijalice pravilno
blokirane između dva kontakta.

- Vratite plastičnu masku i pritisnite je da
biste je pričvrstili.
Za više informacije o sijalicama, pogledajte
tabelu "Tipovi sijalica ili lampi".




1. Stop svetla

Tip B, P21 W - 21 W

2. Pokazivači pravca

Tipovi B, PY 21 W - 21 W, boje ćilibara

3. Svetla za kretanje unazad

Tipovi B, P21 W - 21 W

4. Poziciona svetla/Svetla za maglu

Tip B, P4/21 W - 4 W/21 W

Na zadnjim dvokrilnim vratima
Na zadnjem kapku

154
Zamena sijalice


Tr eće stop svetlo


Na zadnjim dvokrilnim vratima


Tip B
, W 5 W - 5W (4 sijalice)


- Skinite providni poklopac pomoću
šrafcigera koji se nalazi u futroli za alat.

- Izvucite električni konektor.

- Skinite nosač sijalica, povući kao
uštinućem dva jezička.

- Izvadite neispravnu sijalicu.

- Zamenite sijalicu.

Na zadnjem kapku

Tip B, W5W - 5W (5 sijalica)


- Otvorite zadnji kapak.

- Odvrnite dva šrafa koja se nalaze na
poklopcu, potom skinite poklopac.

- Skinite nosač sijalica pritiskom na dva
jezička.

- Izvadite neispravnu sijalicu.

- Zamenite sijalicu.


U slučaju poteškoća, obratite se mreži
CITROËN ili stručnom servisu.

155
7
BRZA POMOĆ



Zamena metlice brisača





ZAMENA METLICE BRISAČA


Zamena prednje ili zadnje metlice

Uputstva za skidanje metlica :
Podignite krak A metlice vetrobranskog
stakla.
Okrenite metlicu B za 90 stepeni oko zglobnog
oslonca C , koji se nalazi u dnu kraka.
Izvucite zglobni oslonac metlice C . Uputstva za postavljanje metlice :
Uvucite zglobni oslonac C u otvor koji
se nalazi u centralnom delu metlice B .
Postavite krak sa metlicom na vetrobran.

156
Zamena osigurača

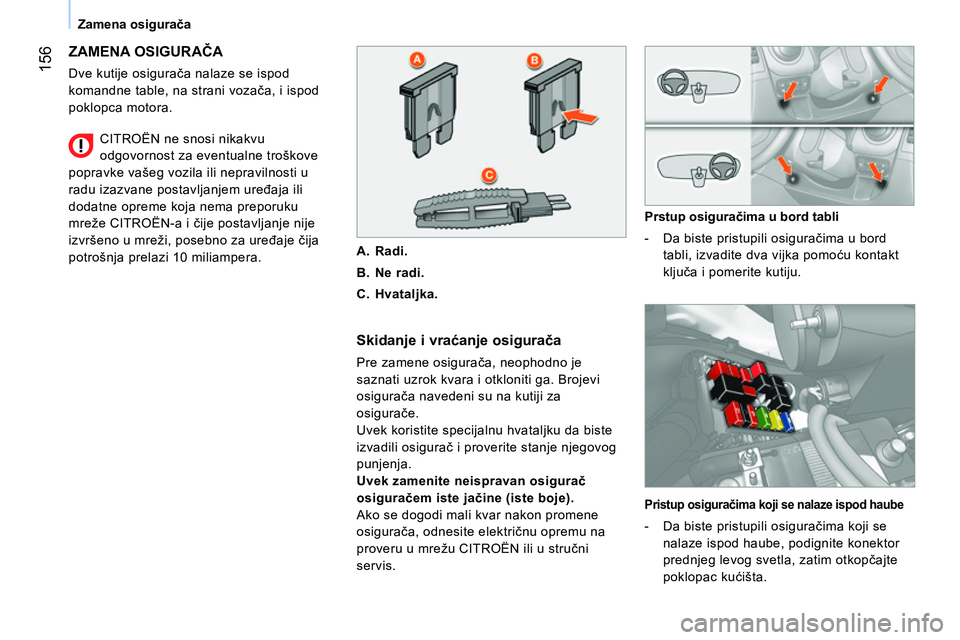

ZAMENA OSIGURAČA

Dve kutije osigurača nalaze se ispod
komandne table, na strani vozača, i ispod
poklopca motora.

Skidanje i vraćanje osigurača

Pre zamene osigurača, neophodno je
saznati uzrok kvara i otkloniti ga. Brojevi
osigurača navedeni su na kutiji za
osigurače.
Uvek koristite specijalnu hvataljku da biste
izvadili osigurač i proverite stanje njegovog
punjenja.

Uvek zamenite neispravan osigurač
osiguračem iste jačine (iste boje).
Ako se dogodi mali kvar nakon promene
osigurača, odnesite električnu opremu na
proveru u mrežu CITROËN ili u stručni
servis.
Prstup osiguračima u bord tabli


- Da biste pristupili osiguračima u bord
tabli, izvadite dva vijka pomoću kontakt
ključa i pomerite kutiju.
CITROËN ne snosi nikakvu
odgovornost za eventualne troškove
popravke vašeg vozila ili nepravilnosti u
radu izazvane postavljanjem uređaja ili
dodatne opreme koja nema preporuku
mreže CITROËN-a i čije postavljanje nije
izvršeno u mreži, posebno za uređaje čija
potrošnja prelazi 10 miliampera.

A.
Radi.

B.
Ne radi.

C.
Hvataljka.



Pristup osiguračima koji se nalaze ispod haube



- Da biste pristupili osiguračima koji se
nalaze ispod haube, podignite konektor
prednjeg levog svetla, zatim otkopčajte
poklopac kućišta.

157
7
BRZA POMOĆ



Zamena osigurača

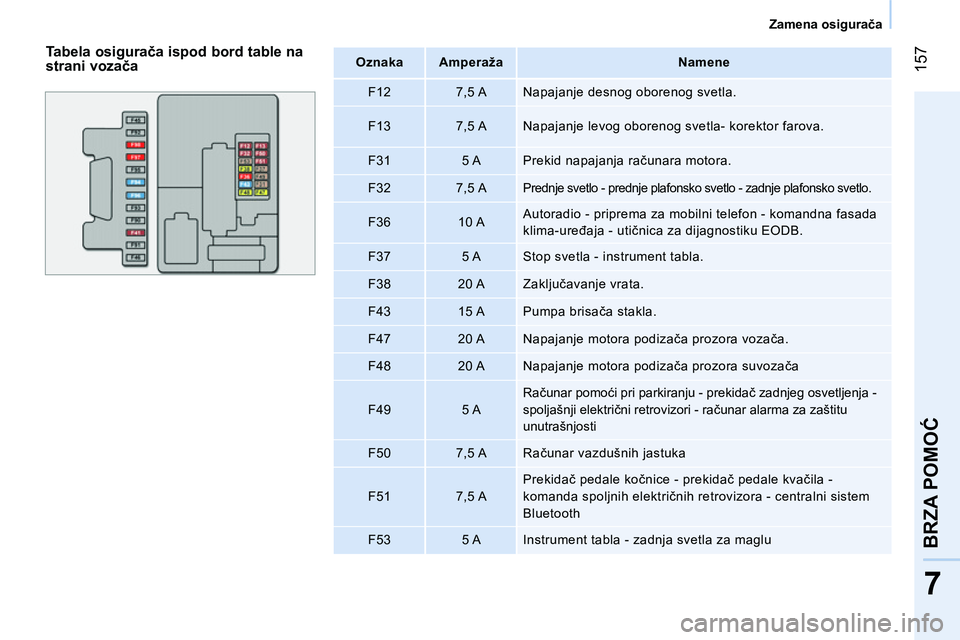

Tabela osigurača ispod bord table na
strani vozača


Oznaka


Amperaža


Namene


F12
7,5 A Napajanje desnog oborenog svetla.

F13
7,5 A Napajanje levog oborenog svetla- korektor farova.

F31
5 A Prekid napajanja računara motora.

F32
7,5 A

Prednje svetlo - prednje plafonsko svetlo - zadnje plafonsko svetlo.


F36
10 A Autoradio - priprema za mobilni telefon - komandna fasada
klima-uređaja - utičnica za dijagnostiku EODB.

F37
5 A Stop svetla - instrument tabla.

F38
20 A Zaključavanje vrata.

F43
15 A Pumpa brisača stakla.

F47
20 A Napajanje motora podizača prozora vozača.

F48
20 A Napajanje motora podizača prozora suvozača

F49
5 A Računar pomoći pri parkiranju - prekidač zadnjeg osvetljenja -
spoljašnji električni retrovizori - računar alarma za zaštitu
unutrašnjosti

F50
7,5 A Računar vazdušnih jastuka

F51
7,5 A Prekidač pedale kočnice - prekidač pedale kvačila -
komanda spoljnih električnih retrovizora - centralni sistem
Bluetooth

F53
5 A Instrument tabla - zadnja svetla za maglu

158
Zamena osigurača

Oznaka



Jačina električne
struje Ampera



Namene


F41
7,5 A Odleđivanje spoljnih retrovizora.

F94
15 A Upaljač.

F96
15 A Dodatna utičnica 12 V.

F97
10 A Grejanje vozačevog sedišta.

F98
10 A Grejanje suvozagevog sedišta.
