2014 CITROEN JUMPER MULTISPACE Lietošanas Instrukcija (in Latvian)

31


Va dītāja sēdvieta

G ATA
VS AA
BRAUKŠANAI
2


Indikators
ir
signāls
Risinājums - darbība

Dzesēšanas
šķidruma
temperatūra un
spiediens iedegts ar bultiņu
sarkanajā zonā. pārāk augsta temperatūra. Apturiet automašīnu, izslēdziet aizdedzi un atdzesējiet
dzinēju. Pārbaudiet, apskatot līmeni.
mirgojošs. nepietiekams dzesēšanas
šķidruma līmenis. 6. nodaļa, sadaļa "Līmeņi". Konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīc
ā.

Serviss iedegts uz laiku. nelielas darbības anomālijas vai
brīdinājumi. Apskatiet brīdinājumu žurnālu ekrānā.
Skatīties 9. nodaļu, sadaļa "Borta dators", tad
"Brīdinājumu žurnāls".
Atkarībā no darbības anomālijas smaguma
konsultējieties CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā. paliek iedegts. nopietnas darbības anomālijas.

Nepiesprādzēta
drošības josta
pirmajā rindā iedegts, tad
mirgojošs.
vadītājs vai priekšējais
pasažieris nav piesprādzējis
savu drošības jostu. Pavelciet siksnu un piesprādzējiet jostu.
kopā ar skaņas
signālu un tad
paliek iedegts. braucošā automašīnā
priekšējais pasažieris vai
vadītājs nav piesprādzējis savu
drošības jostu. Pārbaudiet, vai josta ir kārtīgi piesprādzēta, to asi
pavelkot. 4. nodaļa, sadaļa "Drošības jostas".
Va dītājam jāpārliecinās, ka visi pasažieri ir
piesprādzējušies, pareizi izmantojot drošības jostas.

32


Va dītāja sēdvieta


Indikators
ir
signāls
Risinājums - darbība

Priekšējais /
sānu/ drošības
spilvens / aizkari mirgojošs vai
paliek iedegts. drošības spilvena darbības
traucējumi. Pārbaudiet sistēmu CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā. 4. nodaļa, sadaļa "Drošības
spilveni".

Pasažiera
drošības
spilvena
atslēgšana iedegts. apzināta šī drošī
bas spilvena
atslēgšana, ja automašīnas
salonā ir bērna sēdeklītis ar
muguru braukšanas virzienā. 4. nodaļa, sadaļa "Drošības spilveni - bērni salonā".

Nepietiekams
degvielas
līmenis iedegts ar
līmeņrādi
sarkanajā zonā. iedegoties tam pirmo reizi,
jums atlikuši aptuveni 8 litri
degvielas. Lai izvairītos no bojājumiem, noteikti papildiniet
degvielas līmeni.
Nekad nebrauciet, līdz degvielas tvertne ir sausa, tas
var sabojāt pretpiesārņojuma un iesmidzināšanas
sistēmu.
Degvielas tvertnes tilpums ir aptuveni 80 litri.
paliek iedegts, katru reizi
ieslēdzot aizdedzi.
nepietiekama degvielas līmeņa
papildināšana.
mirgojošs. degvielas padeves pārtraukšana
pēc spēcīga trieciena. Atjaunot degvielas padevi. 6. nodaļa, sadaļa "Degviela".


Pretpiesārņojuma
sistēma EOBD
mirgojošs vai
paliek iedegts. sistēmas darbības anomālija. Steidzami pārbaudiet sistēmu CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.

Akumulatora
uzlādēšana iedegts. lādēšanas sistēmas darbības
anomālija. Pārbaudiet akumulatora spailes, … 7. nodaļa, sadaļa
"Akumulators".
mirgojošs. aktīvās funkcijas pāriet gaidīšanas
režīmā (ekonomijas režīms). 7. nodaļa, sadaļa "Akumulators".
paliek iedegts,
neskatoties uz
pārbaudēm. bojā
ta aizdedzes vai iesmidzes
sistēma. Vērsieties CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

ABS
ESP
33


Va dītāja sēdvieta

G ATA
VS AA
BRAUKŠANAI
2


Indikators
ir
signāls
Risinājums - darbība

Stūres
pastiprinātājs iedegts. bojājums. Automašīna turpina braukt bez stūres pastiprinātāja.
Pārbaudiet sistēmu CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

Atveres
noteikšana iedegts un kopā
ar paziņojumu uz
ekrāna. kāda atvere nav pilnībā aizvērta. Pārbaudiet, vai aizvērtas kabīnes, aizmugurēj
ās un sānu
durvis un motora pārsegs (ja jūsu automašina ir aprīkota
ar signalizāciju).

Aizmugurējā
piekares
pneimatiskā
kompensācija mirgojošs. nepieņemama starpība starp
optimālo sliekšņa augstumu un
noteikto. Automātiskā regulēšanā : brauciet lēnām (apmēram
10 km/h), līdz signāls nodziest.
Manuālā regulēšanā : atgriezties pie optimālā sliekšņa
augstuma, kas ir palicis augstākajā vai zemākajā
pozīcijā. 3. nodaļa, sadaļa "Aizmugurējā piekare".

iedegts, uzsākot
braukt vai
braucot. pneimatiskās kompensācijas
darbības traucējumi. Obligāti apturiet automašīnu. Vērsieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.

ABS paliek iedegts. riteņu pretbloķēšanas sistēmas
darbības traucējumi. Automašīna saglabā klasisku bremzēšanu, bez pastiprinātāja,
tomēr mēs iesakām apturēt automašīnu. Vērsieties CITROËN
pārstāvniecībā vai kvalifi cētā remontdarbnīcā
.

ESC mirgojošs. ESC sistēmas ieslēgšanās. Sistēma optimizē riteņu vilkmi un uzlabo automašīnas
vadības stabilitāti. 4. nodaļa, sadaļa "Drošība un vadīšana".
paliek iedegts. tā bojājums. Piem. :
nepietiekams riepas spiediens. Piem. : Pārbaudīt riepu spiedienu. Vērsieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
paliek iedegts
ar iedegtu
slēdža diodi
(uz priekšējā
paneļa). tā atslēgšana pēc vadītāja
pieprasījuma. Sist
ēmas darbība ir atslēgta.
Tā ieslēgšanās no jauna notiek, braucot ar vairāk nekā
50 km/h vai arī piespiežot attiecīgo slēdzi (uz priekšējā
paneļa).

34


Va dītāja sēdvieta


Indikators
ir
signāls
Risinājums - darbība

Bremžu uzlikas iedegts. nolietotas bremžu uzlikas. Nomainiet bremžu uzlikas CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

Tu vās gaismas /
Dienasgaitas
lukturi
iedegts. manuāla izvēle vai automātiska
iedegšana. Pagriezt apgaismojuma slēdzi otrajā pozīcijā.
tuvo gaismu ieslēgšanās,
ieslēdzot aizdedzi - dienasgaitas
lukturi. Atkarībā no pārdošanas valsts.
3. noda
ļa, sadaļa "Vadības slēdži pie stūres".

Tālās gaismas slēdzi pavilkt uz savu pusi. Pavilkt slēdzi, lai atgrieztos pie tuvās gaismas lukturiem.

Virziena rādītāji mirgojošs ar
skaņu. virziena maiņa, izmantojot
apgaismojuma slēdzi pa kreisi
no stūres. Pa labi : slēdzis uz augšu.
Pa kreisi : slēdzis jāpavelk uz leju.

Priekšējie
miglas lukturi iedegts. manuāla izvēle. Lukturi darbojas vienīgi tad, ja ieslēgtas stāvgaismas vai
tuvās gaismas.

Aizmugurējie
miglas lukturi iedegts. manuāla izvēle.
Lukturi darbojas vienīgi tad, ja ieslēgtas stāvgaismas
vai tuvās gaismas. Normālas redzamības apstākļos, lai
nesaņemtu sodu, izslēdziet tos. "Tas var apžilbināt."

Daļiņu filtrs iedegts. daļiņu filtra darbības traucējumi
(degvielas piedevu līmenis,
aizsērēšanas risks, ...). Pārbaudiet filtru CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā. 6. nodaļa, sadaļa "Pārbaudes".

35


Va dītāja sēdvieta

G ATA
VS AA
BRAUKŠANAI
2


Displejs
ir
signāls
Risinājums - darbība

Kruīza kontrole
(Ātruma
regulētājs) iedegts. Kruīza kontrole izvēlēta. Manuāla izvēle. 3. nodaļa, sadaļa "Vadības slēdži pie
stūres".

Ātruma
ierobežotājs iedegts. izvēlēts ātruma ierobežotājs. Manuāla izvēle. 3. nodaļa, sadaļa "Vadības slēdži pie
stūres".

Pārnesuma
maiņas
indikators iedegts. no konfigurācijas un satiksmes
blīvuma neatkarīgs brīdinājums. Lai samazinātu degvielas patēriņu, ieslēdziet augstāku
manuālās pārnesumkārbas pārnesumu.
Va dītājs ir atbildīgs par to, vai ņemt vai neņemt šīs
norādes vērā.

Dīzeļdzinēja
priekšuzsildīšana iedegts. klimatisko apstākļu dēļ
ir nepieciešama dzinēja
priekšuzsildīšana. Pirms iedarbināt starteri, nogaidiet, līdz signāllampiņa
nodziest.

Daļiņu filtrs iedegts. daļiņu filtra darbības traucējumi
(degvielas piedevu līmenis,
aizsērēšanas risks, ...). Pārbaudiet filtru CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
6. nodaļa, sadaļa "Pārbaudes".

Ūdens klātbūtne
dīzeļdegvielā iedegts un kopā
ar paziņojumu uz
ekrāna. ūdens klātbūtne dīzeļdegvielā. Nekavējoties iztīriet filtru CITROËN p
ārstāvniecībā vai
kvalificētā remontdarbnīcā.
6. nodaļa, sadaļa "Pārbaudes".

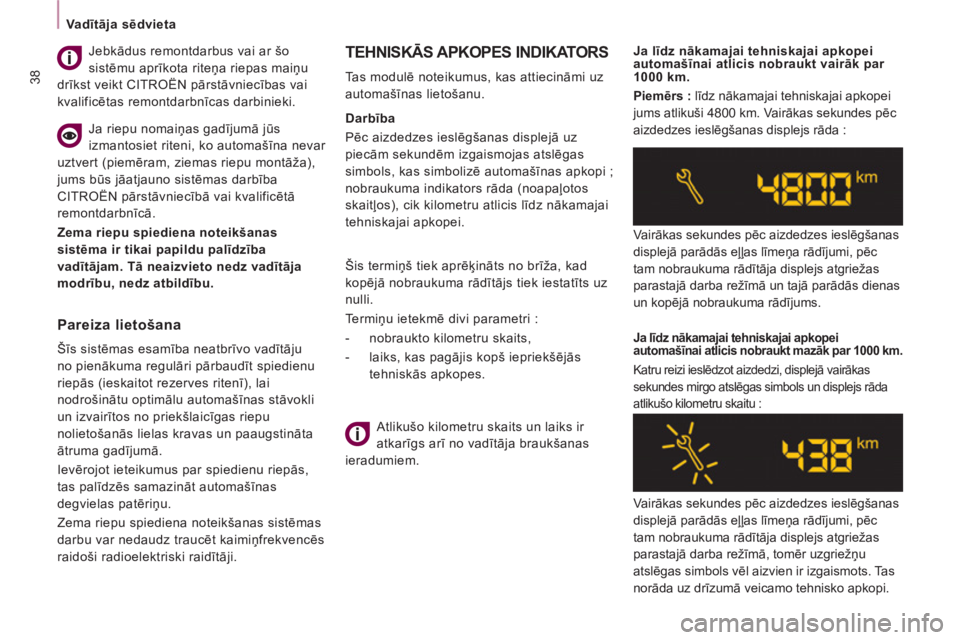

Apkopes
atslēga iedegts. drīzumā gaidāma tehniskā
apkope. Iepazīstieties ar pārbaužu sarakstu apkopes un
garantijas rokasgrāmatā. Veiciet apkopes vizīti
CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.

Pulkstenis iedegts. pulksteņa regulēšana. Izmantojiet slēdzi kreisajā pusē mēraparātu panelī.
2. nodaļ
a, sadaļas "Vadītāja vieta" sākumā.

36


Va dītāja sēdvieta


DEGVIELAS LĪMEŅA INDIKATORS

Degvielas līmenis tiek pārbaudīts katru reizi
pozīcijā "running".
Indikatora atrašanās vieta :
DZESĒŠANAS ŠĶIDRUMA TEMPERATŪRA


Indikatora šautriņa atrodas pirms
sarkanās zonas :
normāla darbība.
Intensīvas ekspluatācijas apstākļos vai
karstos klimatiskajos apstākļos indikatora
šautriņa var pietuvoties sarkanajai zonai.
Ko darīt, ja iedegas signāllampiņa :


- nekavējoties apturiet automašīnu,
izslēdziet aizdedzi. Motora dzesēšanas
sistēma var turpināt darboties vēl
apmēram desmit minūtes.

- pirms dzesēšanas šķidruma līmeņa
pārbaudes ļaujiet motoram atdzist un, ja
nepieciešams, papildiniet to.


- 1 :
tvertne ir pilna, apmēram 80 litri.

- 0 :
tvertne ir tukša, signāllampiņa
iedegas un nenodziest.
Parādoties br
īdinājuma signālam, tvertnē vēl
ir atlikuši apmēram 8 litri degvielas.
Nodaļā "Degviela" skatīt 6. iedaļu.
Ko darīt, ja adata atrodas sarkanajā zonā :

Brauciet lēnāk vai ļaujiet motoram darboties
palēninātā režīmā.

Tā kā dzesēšanas sistēma ir zem spiediena,
ievērojiet šādas norādes, lai izvairītos no
apdegumiem, pielejot šķidrumu :


- lai veiktu apskati, pēc motora izslēgšanas
nogaidiet vismaz vienu stundu,

- atskrūvējiet izplešanās tvertnes vāciņu par 1/4
apgrieziena, šādi samazinot spiedienu sistēmā,

- pēc spiediena krišanās noņemiet vāciņu un
pārbaudiet tā līmeni,

- ja nepieciešams, papildiniet dzesēšanas
šķidruma līmeni.
Ja indikatora šautriņa ilgstoši atrodas sarkanajā
zonā, konsultējieties CITROËN pārstāvniecībā vai
kvalifi
cētā remontdarbnīcā.

Skatīt attiecīgo sadaļu 6. nodaļā
"Līmeņi".

37


Va dītāja sēdvieta

G ATA
VS AA
BRAUKŠANAI
2

PRETPIESĀRŅOJUMA SISTĒMA

Tādējādi vadītāju par bojājumu šajā
pretpiesārņojuma sistēmā brīdina šī
specifiskā signāla iedegšanās mēraparātu
panelī.
Pastāv risks sabojāt katalizatoru. Pārbaudiet
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā. EOBD (European On Board
Diagnosis) ir Eiropas Savienības
integrētas diagnostikas sistēma,
kas atbilst arī atļautajām izplūdes
gāzu normām :


- CO (oglekļa monoksīds),

- HC (nesadedzis ogļūdeņradis),

- NOx (slāpekļa oksīdi) vai daļiņas, tos
nosaka skābekļa zondes, kas novietotas
katalizatoru augšējā un apakšējā daļā.
NEPIETIEKAMA RIEPU
SPIEDIENA NOTEIKŠANA
Sensori nepārtraukti kontrolē spiedienu
riepās un spiediena zuduma, riepas
bojājuma vai sensora bojājuma gadījumā
par to brīdina.
Par jebkuras novirzes noteikšanu tiek
brīdināts ar grafisku informāciju un skaņas
signālu, ko papildina paziņojums uz ekrāna.


Ja no riepas izlaists gaiss

Iedegusies servisa signāllampiņa.
Tiklīdz saņemts brīdinājums par spiediena
zudumu, riepas deformācija uzreiz nav
pamanāma.
Pēc iespējas ātrāk pārbaudiet spiedienu riepās.


Pārdurta riepa

Iedegusies STOP signāllampiņa.
Nekavējoties apstājieties, neveicot spēju
manevru ar stūri vai bremzēm.
Uz laiku saremontējiet bojāto riteni ar riepu
remonta komplektu vai uzlieciet rezerves
riteni.
Nomainiet bojāto riepu un, tiklīdz iespējams,
pārbaudiet spiedienu riepās.


Darbības traucējumi vai neuztvertie
sensori
Iedegusies servisa signāllampiņa.
Nomainot riteni vai sensora bojājuma
gadījumā riepu spiediens vairs netiek
kontrolēts. Vērsieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā, lai nomainītu bojātos
sensorus. 7. rubrika "Nomainīt riteni".
Ja bojātais ritenis ir nomainīts ar riteni
bez sensora (piemēram, rezerves riteni)
nepārtraukts brīdinājums norādīs, ka šo
riteni nav iespējams kontrolēt, atgādinot
par nepieciešamību saremontēt ar sensoru
aprīkoto bojāto riteni.

38


Va dītāja sēdvieta

Šis termiņš tiek aprēķināts no brīža, kad
kopējā nobraukuma rādītājs tiek iestatīts uz
nulli.
Termiņu ietekmē divi parametri :


- nobraukto kilometru skaits,

- laiks, kas pagājis kopš iepriekšējās
tehniskās apkopes. Va i rākas sekundes pēc aizdedzes ieslēgšanas
displejā parādās eļļas līmeņa rādījumi, pēc
tam nobraukuma rādītāja displejs atgriežas
parastajā darba režīmā un tajā parādā
s dienas
un kopējā nobraukuma rādījums.


Ja līdz nākamajai tehniskajai apkopei
automašīnai atlicis nobraukt mazāk par 1000 km.
Katru reizi ieslēdzot aizdedzi, displejā vairākas
sekundes mirgo atslēgas simbols un displejs rāda
atlikušo kilometru skaitu :
Va i rākas sekundes pēc aizdedzes ieslēgšanas
displejā parādās eļļas līmeņa rādījumi, pēc
tam nobraukuma rādītāja displejs atgriežas
parastajā darba režīmā, tomēr uzgriežņu
atslēgas simbols vēl aizvien ir izgaismots. Tas
norāda uz drīzumā veicamo tehnisko apkopi. Atlikušo kilometru skaits un laiks ir
atkarīgs arī no vadītāja braukšanas
ieradumiem.
Ja līdz nākamajai tehniskajai apkopei
automašīnai atlicis nobraukt vairāk par
1000 km.

Piemērs :
līdz nākamajai tehniskajai apkopei
jums atlikuši 4800 km. Vairākas sekundes pēc
aizdedzes ieslēgšanas displejs rā
da :
TEHNISKĀS APKOPES INDIKATORS

Tas modulē noteikumus, kas attiecināmi uz
automašīnas lietošanu.

Darbība
Pēc aizdedzes ieslēgšanas displejā uz
piecām sekundēm izgaismojas atslēgas
simbols, kas simbolizē automašīnas apkopi ;
nobraukuma indikators rāda (noapaļotos
skaitļos), cik kilometru atlicis līdz nākamajai
tehniskajai apkopei.

Pareiza lietošana

Šīs sistēmas esamība neatbrīvo vadītāju
no pienākuma regulāri pārbaudīt spiedienu
riepās (ieskaitot rezerves ritenī), lai
nodrošinātu optimālu automašīnas stāvokli
un izvairītos no priekšlaicīgas riepu
nolietošanās lielas kravas un paaugstināta
ātruma gadījumā.
Ievērojot ieteikumus par spiedienu riepās,
tas palīdzēs samazināt automašīnas
degvielas patēriņu.
Zema riepu spiediena noteikšanas sistēmas
darbu var nedaudz traucēt kaimiņfrekvencēs
raidoši radioelektriski raidītāji. Jebkādus remontdarbus vai ar šo
sistēmu aprīkota riteņa riepas maiņ
u
drīkst veikt CITROËN pārstāvniecības vai
kvalificētas remontdarbnīcas darbinieki.
Ja riepu nomaiņas gadījumā jūs
izmantosiet riteni, ko automašīna nevar
uztvert (piemēram, ziemas riepu montāža),
jums būs jāatjauno sistēmas darbība
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

Zema riepu spiediena noteikšanas
sistēma ir tikai papildu palīdzība
vadītājam. Tā neaizvieto nedz vadītāja
modrību, nedz atbildību.
