135
Riteņa maiņa
ĀTRA PALĪDZĪBA
7

RITEŅA MAIŅA

Ja jūsu automašīna ir aprīkota ar rezerves
riteni, kas novietots zem automašīnas,
sekojiet šiem norādījumiem.
1. AUTOMAŠĪNAS NOVIETOŠANA



- Noteikti pārliecinieties, ka pasažieri ir
izkāpuši no automašīnas un atrodas
drošā vietā.

- Novietojiet automašīnu uz iespējami
horizontālas, stabilas un neslīdošas
virsmas.

- Ieslēdziet stāvbremzi, ieslēdziet pirmo
pārnesumu vai atpakaļgaitu.

- Ar ķīļa palīdzību, ja iespējams,
nofiksējiet riteni, kas atrodas pa
diagonāli no maināmā riteņa.
Atsevišķos braukšanas apstākļos un/
vai ja tiek pārvadāti lieli smagumi, ir
nepieciešams pacelt automašīnu, lai
izņemtu rezerves riteni no turekļa. Vērsieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Ja jūsu automašīna ir aprīkota ar
automātiskās kompensācijas piekari,
atslēdziet šo sistēmu. Sadaļa 3, nodaļa
"Aizmugurējā piekare".


2. INSTRUMENTI



- Ja jūsu automašīna ir ar to aprīkota,
atveriet plastikāta atveri, kura atrodas
automašīnas aizmugurējā kreisajā pusē.

- Atskrūvējiet skrūvi, tad noņemiet
domkratu un riteņu atslēgu.


1.
Riteņu atslēga.

2.
Domkrats.

3.
Vilkšanas āķis.
Domkrats un darbarīku komplekts
paredzēts tieši jūsu automašīnai.
Nepielietojiet tos citām vajadzībām.

136


Riteņa maiņa

- Atveriet pārsegu uz sliekšņa, lai piekļūtu
groza skrūvei.

- Atskrūvējiet skrūvi ar riteņa atslēgu, lai
riteņa tureklis tiktu nolaists pēc iespējas
zemāk.
- Atbrīvojiet riteņa grozu no āķa un
novietojiet rezerves riteni maināmā
riteņa priekšā.

3. REZERVES RITENIS



- Rezerves ritenis atrodas aizmugurējā
daļā.

- Atveriet aizmugurējās durvis. Labākai redzamībai, jūs varat ieslēgt
lampiņu pie griestiem.

137
Riteņa maiņa
ĀTRA PALĪDZĪBA
7


4. MAIŅAS PROCEDŪRA


- Novietojiet domkratu savienojuma vietā
ar tam paredzēto leņķi pēc iespējas
tuvāk maināmajam ritenim.
Pārliecinieties, ka domkrata pamatne
atrodas kārtīgi pie zemes un līdzsvarā.

- Celiet automašīnu ar domkratu, līdz
ritenis vairs nesaskaras ar zemi.

- Noskrūvējiet riteni līdz galam.

- Izvelciet skrūves un noņemiet riteni.

- Noņemiet dekoratīvos diskus, pavelkot
aiz to vilkšanas āķa.

- Atbloķējiet un mazliet atskrūvējiet riteņa
skrūves. Nenoņemiet domkratu un ķīļus no
riteņa, kas atrodas pa diagonāli
iepretim maināmajam ritenim, kamēr
maināmais ritenis nav nomainīts.

138


Riteņa maiņa

- Pilnībā nolaidiet automašīnu uz zemes,
salokot domkratu, pēc tam to izņemiet
no automašīnas apakšas.

- No jauna pievelciet riteņa skrūves ar
riteņa atslēgu līdz galam.

- Bojāto riteni ievietojiet grozā.
- Uzkariniet grozu uz āķa, tad nostipriniet
to atpakaļ ar skrūvi un riteņa atslēgu.
Pārliecinieties, ka ritenis un grozs ir
kārtīgi piekļauts automašīnas grīdai.

- Salokiet atpakaļ kāpšļus uz sliekšņa.

- Dekoratīvo disku ievietojiet automašīnā.
Nestrādājiet zem automašīnas, kas
pacelta ar domkratu.
Nekad neizmantojiet uzgriežņa atslēgu
riteņa atslēgas vietā.


5. REZERVES RITEŅA UZLIKŠANA



- Novietojiet riteni vietā uz rumbas un
aizskrūvējiet skrūves ar rokām.

- Pirmo reizi pievelciet skrūves ar riteņa
atslēgu.

139


Sniega vairogs

ĀTRA PALĪDZĪBA
7
NOŅEMAMS SNIEGA AIZSARGREŽĢISŅ

Atkarībā no galamērķa noņemamo sniega
aizsargrežģi uzstāda priekšējā bufera
lejasdaļā, lai novērstu sniega uzkrāšanos
radiatora dzesēšanas ventilatora līmenī.


UZSTĀDĪŠANA



- Novietojiet noņemamo sniega
aizsargrežģi iepretim tā centrēšanas
vietai A
uz priekšējā bufera.

- Nostipriniet to vietā, piespiežot katru
četros stūros novietoto skavu B
.

Neaizmirstiet noņemt sniega aizsargrežģi,
ja ārējā gaisa temperatūra ir augstāka
par 10°C (nesnieg) vai arī ja jūs velkat
automašīnu.


NOŅEMŠANA



- Ievietojiet skrūvgriezi atverē, kas
atrodas līdzās katrai skavai.

- Pakustiniet sviru, lai pakāpeniski vienu
pēc otras atbrīvotu četras skavas B
.



6. SALABOTĀ RITEŅA UZSTĀDĪŠANA ATPAKAĻŅ

Salabotais ritenis jāuzstāda atpakaļ tāpat, kā
aprakstīts 5. etapā.
8. sadaļa nodaļā "Identifikācijas
elementi", lai lokalizētu riepu uzlīmes.
Rezerves ritenis nav piemērots lielu
attālumu veikšanai, tiklīdz iespējams,
pārbaudiet CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā uzgriežņu
stingrību un gaisa spiedienu rezerves ritenī,
saremontējiet un uzstādiet atpakaļ bojāto
riteni. Pārbaudiet CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā, vai rezerves
ritenis ievietots pareizi.

140

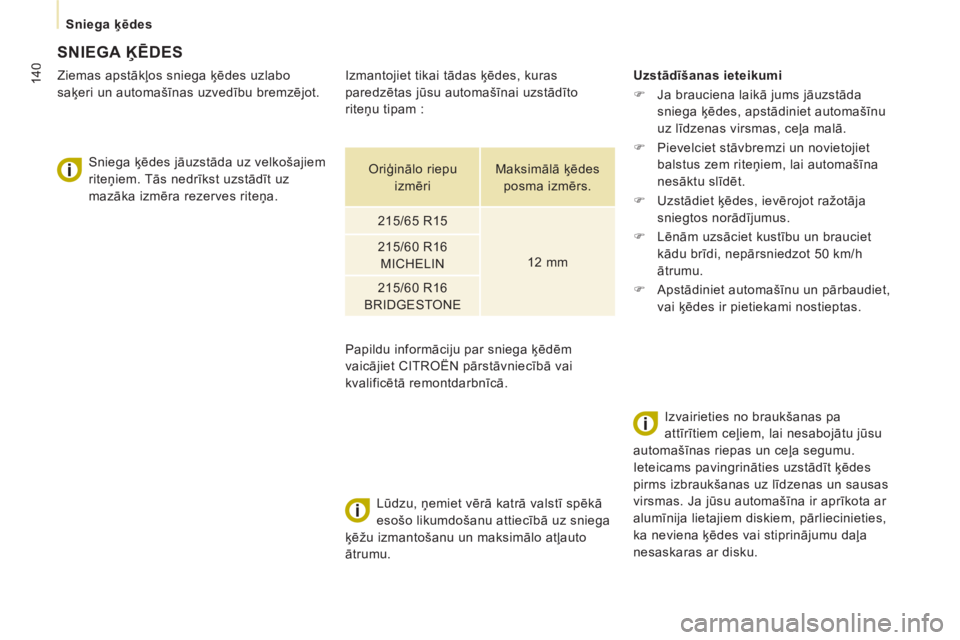

Sniega ķēdes

SNIEGA ĶĒDES


Ziemas apstākļos sniega ķēdes uzlabo
saķeri un automašīnas uzvedību bremzējot.


Sniega ķēdes jāuzstāda uz velkošajiem
riteņiem. Tās nedrīkst uzstādīt uz
mazāka izmēra rezerves riteņa.

Lūdzu, ņemiet vērā katrā valstī spēkā
esošo likumdošanu attiecībā uz sniega
ķēžu izmantošanu un maksimālo atļauto
ātrumu.
Uzstādīšanas ieteikumi


)
Ja brauciena laikā jums jāuzstāda
sniega ķēdes, apstādiniet automašīnu
uz līdzenas virsmas, ceļ
a malā.

)
Pievelciet stāvbremzi un novietojiet
balstus zem riteņiem, lai automašīna
nesāktu slīdēt.

)
Uzstādiet ķēdes, ievērojot ražotāja
sniegtos norādījumus.

)
Lēnām uzsāciet kustību un brauciet
kādu brīdi, nepārsniedzot 50 km/h
ātrumu.

)
Apstādiniet automašīnu un pārbaudiet,
vai ķēdes ir pietiekami nostieptas.


Izvairieties no braukšanas pa
attīrītiem ceļiem, lai nesabojātu jūsu
automašīnas riepas un ceļa segumu.
Ieteicams pavingrināties uzstādīt ķēdes
pirms izbraukšanas uz līdzenas un sausas
virsmas. Ja jū
su automašīna ir aprīkota ar
alumīnija lietajiem diskiem, pārliecinieties,
ka neviena ķēdes vai stiprinājumu daļa
nesaskaras ar disku.


Izmantojiet tikai tādas ķēdes, kuras
paredzētas jūsu automašīnai uzstādīto
riteņu tipam :
Papildu informāciju par sniega ķēdēm
vaicājiet CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

Oriģinālo riepu
izmēri
Maksimālā ķēdes
posma izmērs.

215/65 R15

12 mm
215/60 R16
MICHELIN

215/60 R16
BRIDGESTONE

141


Spuldzītes maiņa
ĀTRA PALĪDZĪBA
7

SPULDZĪTES MAIŅA


Veids C
Halogēnu spuldzīte :
izņemiet fiksēšanas
atsperi no ligzdas.
Veids A
Spuldzīte pilnībā no
stikla : velciet vieglītēm,
jo tā ir ievietota ar
spiedienu.

SPULDZĪŠU VEIDI

Jūsu automašīnā ir uzstādītas dažāda veida spuldzītes. Lai tās izņemtu :
Ve i d

s
B
Bajoneta veida
spuldzīte : piespiediet
spuldzīti, tad pagrieziet to
pretēji pulksteņa rādītāja
virzienam.
Halogēnu spuldzītes maiņa ir jāveic
pēc tam, kad lukturi vairākas minūtes ir
bijuši izslēgti (iespējams smagu apdegumu
risks). Neaiztieciet lampiņu kailām rokām,
neizmantojiet plūksnainas lupatiņas.
Katras operācijas beigās pārbaudiet, vai
lukturi kārtīgi darbojas.

142


Spuldzītes maiņa


3.
Pagrieziena rādītāji
Veids B
, PY21W - 21W (dzeltenas
krāsas)


- Pagrieziet spuldzīšu turētāju
par ceturtdaļapgriezienu pretēji
pulksteņrādītāja virzienam.

- Izņemiet izdegušo spuldzīti, viegli
piespiežot to un pagriežot to pretēji
pulksteņrādītāja virzienam.

- Nomainiet spuldzīti.
- Pārbaudiet, vai pārsegs kārtīgi
novietots vietā, lai lukturī neiekļūtu
ūdens.


PRIEKŠĒJIE LUKTURI

Atveriet motora pārsegu. Lai piekļūtu
spuldzītēm, novietojiet plaukstu aiz optiskā
bloka.
Lai katru spuldzīti novietotu vietā, veiciet tās
pašās operācijas apgrieztā secībā.


1.

Tu vās gaismas lukturi / Tālās gaismas lukturi


Veids C
, H4 - 55W


- Noņemiet pārsegu, pavelkot aiz
gumijas mēlītes.

- Atvienojiet elektrisko konektoru.

- Atbrīvojiet fiksēšanas atsperi,
piespiežot abas skavas.

- Uzmanīgi nomainiet spuldzīti, sekojot,
lai metāliskā daļa atbilstu uz luktura
esošām rievām.
2.
Gabarītgaismas
Veids A
, W5W - 5W


- Noņemiet pārsegu, pavelkot aiz
gumijas mēlītes.

- Izņemiet spuldzīšu turētāju, pavelkot
aiz konektora.

- Nomainiet spuldzīti.

- Pārbaudiet, vai pārsegs kārtīgi
novietots vietā, lai luktur
ī neiekļūtu
ūdens.
4.
Miglas lukturi
Veids C
, H1 - 55W
Konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
