2014 CITROEN JUMPER ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

ΑΜΕΣΗ ΒΟΗΘΕΙ
Α
8



Αλλαγή ασφάλειας



Ασφάλειες


A (αμπέρ)


Λειτουργία



54


-
Δεν χρησιμοποιείται


55


15
Θερμαινόμενα καθίσματα


56


15
Πρίζα 12 Volt πίσω επιβατών


57


10
Πρόσθετη προγραμματιζόμενη θέρμανση


58


10
Πλαϊνά μικρά φώτα


59


7,5
Πνευματική ανάρτηση


60


-
Δεν χρησιμοποιείται


61


-
Δεν χρησιμοποιείται


62


-
Δεν χρησιμοποιείται


63


10
Διακόπτης πρόσθετης προγραμματιζόμενης θέρμανσης


64


-
Δεν χρησιμοποιείται


65


30
Μότερ πρόσθετης προγραμματιζόμενης θέρμανσης

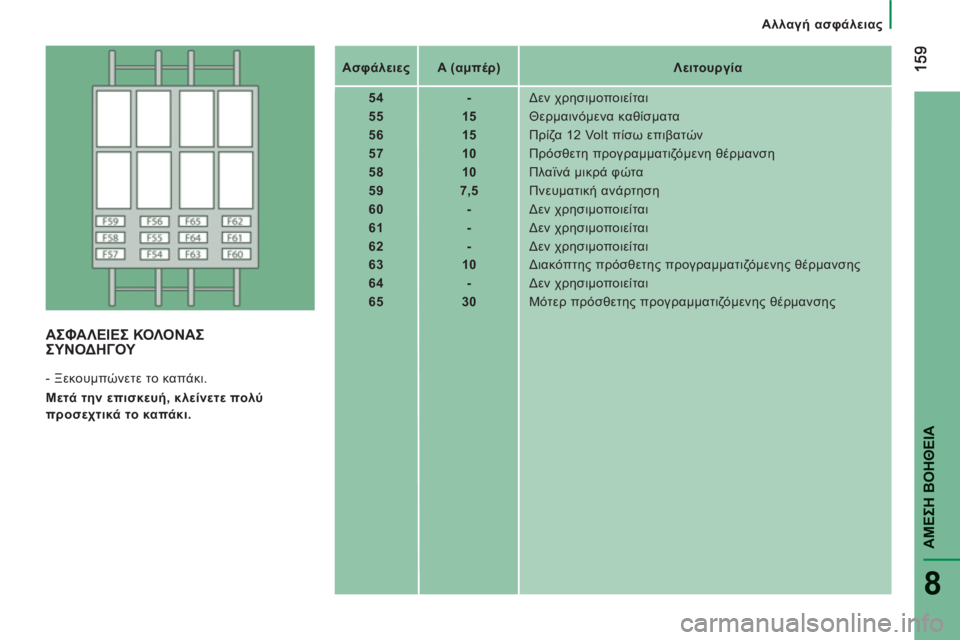

ΑΣΦΑΛΕΙΕΣ ΚΟΛΟΝΑΣ
ΣΥΝΟΔΗΓΟΥ

- Ξεκουμπώνετε το καπάκι.

Μετά την επισκευή, κλείνετε πολύ
προσεχτικά το καπάκι.

160


Αλλαγή ασφάλειας

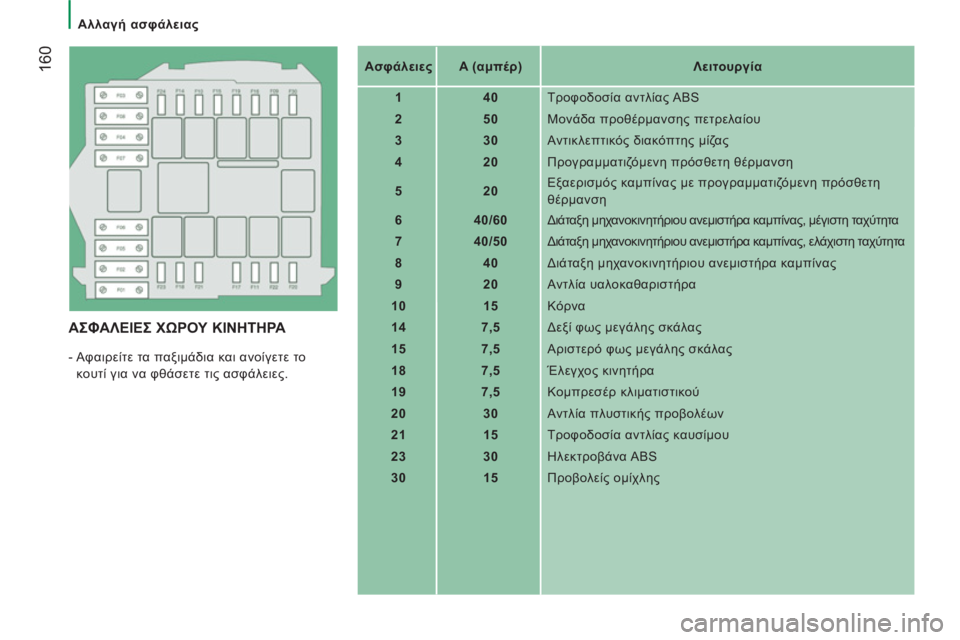

ΑΣΦΑΛΕΙΕΣ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ

- Αφαιρείτε τα παξιμάδια και ανοίγετε το
κουτί για να φθάσετε τις ασφάλειες.

Ασφάλειες



A (αμπέρ)


Λειτουργία



1


40
Τροφοδοσία αντλίας ABS


2


50
Μονάδα προθέρμανσης πετρελαίου


3


30
Αντικλεπτικός διακόπτης μίζας


4


20
Προγραμματιζόμενη πρόσθετη θέρμανση


5


20
Εξαερισμός καμπίνας με προγραμματιζόμενη
πρόσθετη
θέρμανση


6


40/60
Διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας, μέγιστη ταχύτητα


7


40/50
Διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας, ελάχιστη ταχύτητα


8


40
Διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας


9


20
Αντλία υαλοκαθαριστήρα


10


15
Κόρνα


14


7,5
Δεξί φως μεγάλης σκάλας


15


7,5
Αριστερό
φως μεγάλης σκάλας


18


7,5
Έλεγχος κινητήρα


19


7,5
Κομπρεσέρ κλιματιστικού


20


30
Αντλία πλυστικής προβολέων


21


15
Τροφοδοσία αντλίας καυσίμου


23


30
Ηλεκτροβάνα ABS


30


15
Προβολείς ομίχλης

161
ΑΜΕΣΗ ΒΟΗΘΕΙ
Α
8

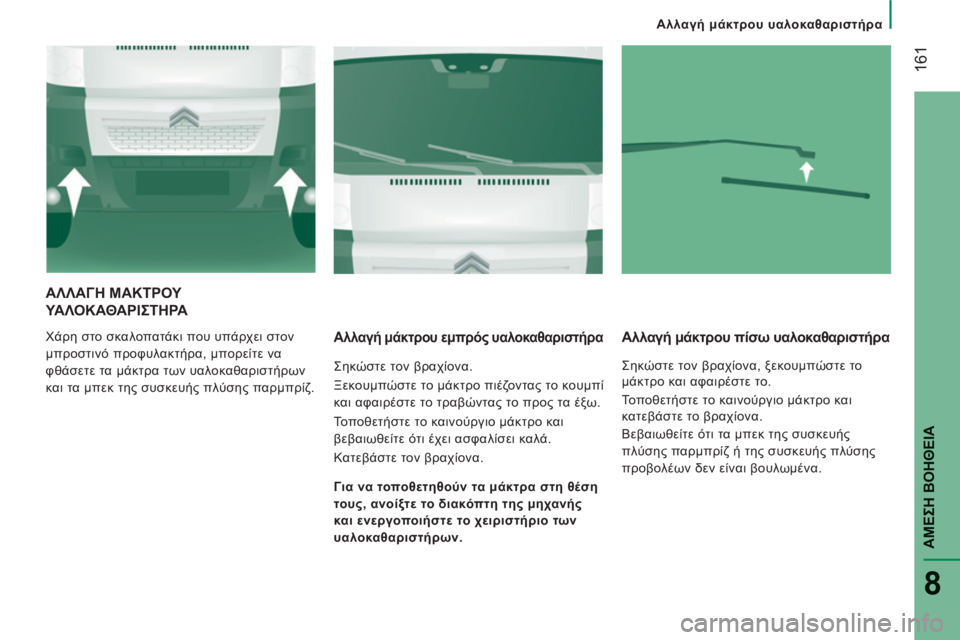

Αλλαγή μάκτρου υαλοκαθαριστήρα
ΑΛΛΑΓΗ ΜΑΚΤΡΟΥ
ΥΑΛΟΚΑΘΑΡΙΣΤΗΡΑ
Χάρη στο σκαλοπατάκι που υπάρχει στον
μπροστινό προφυλακτήρα, μπορείτε να
φθάσετε τα μάκτρα των υαλοκαθαριστήρων
και τα μπεκ της συσκευής πλύσης παρμπρίζ.

Αλλαγή μάκτρου εμπρός υαλοκαθαριστήρα

Σηκώστε τον βραχίονα.
Ξεκουμπώστε το μάκτρο πιέζοντας το κουμπί
και αφαιρέστε το τραβώντας το προς τα έξω.
Τοποθετήστε το καινούργιο μάκτρο και
βεβαιωθείτε ότι έχει ασφαλίσει καλά.
Κατεβάστε τον βραχίονα.
Αλλαγή μάκτρου πίσω υαλοκαθαριστήρα

Σηκώστε τον βραχίονα, ξεκουμπώστε το
μάκτρο και αφαιρέστε το.
Τοποθετήστε το καινούργιο μάκτρο και
κατεβάστε το βραχίονα.

Για να τοποθετηθούν τα μάκτρα στη θέση
τους, ανοίξτε το διακόπτη της μηχανής
και ενεργοποιήστε το χειριστήριο των
υαλοκαθαριστήρων.
Βεβαιωθείτε ότι τα μπεκ της συσκευής
πλύσης παρμπρίζ ή της συσκευής πλύσης
προβολέων δεν είναι βουλωμένα.

162

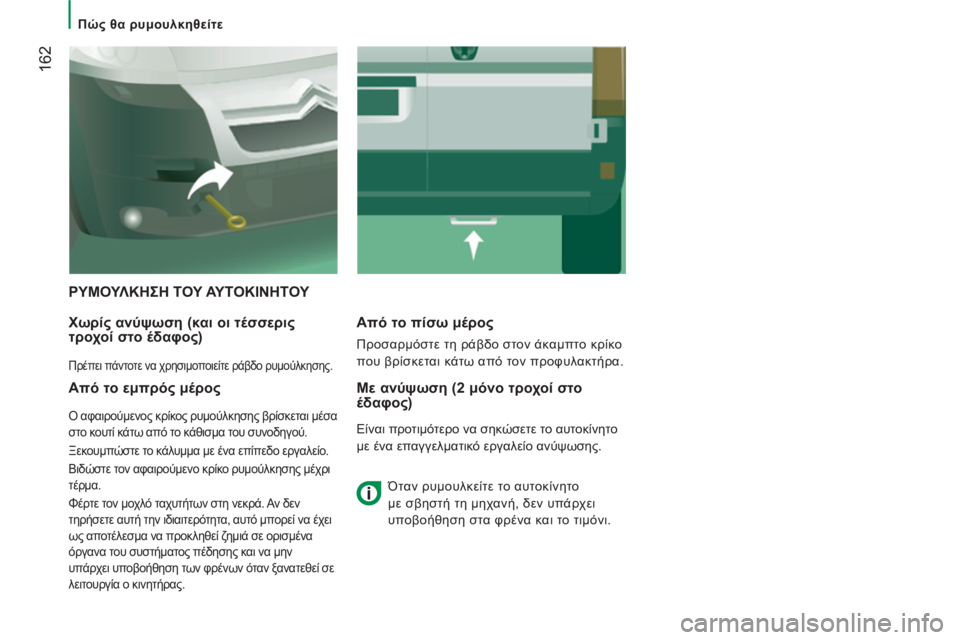

Πώς θα ρυμουλκηθείτε

ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ

Χωρί
ς ανύψωση (και οι τέσσεριςτροχοί στο έδαφος)

Πρέπει πάντοτε να χρησιμοποιείτε ράβδο ρυμούλκησης.
Από το πίσω μέρος

Προσαρμόστε τη ράβδο στον άκαμπτο κρίκο
που βρίσκεται κάτω από τον προφυλακτήρα.


Από το εμπρός μέρος

Ο αφαιρούμενος κρίκος ρυμούλκησης βρίσκεται μέσα
στο κουτί κάτω από το κάθισμα του συνοδηγού.
Ξεκουμπώστε το κάλυμμα με ένα επίπεδο εργαλείο.
Βιδώστε τον αφαιρούμενο κρίκο ρυμούλκησης μέχρι
τέρμα.
Φέρτε τον μοχλό ταχυτήτων στη νεκρά. Αν δεν
τηρήσετε αυτή την ιδιαιτερότητα, αυτό μπορεί να έχει
ως αποτέλεσμα να προκληθεί ζημιά
σε ορισμένα
όργανα του συστήματος πέδησης και να μην
υπάρχει υποβοήθηση των φρένων όταν ξανατεθεί σε
λειτουργία ο κινητήρας.
Με ανύψωση (2 μόνο τροχοί στο έδαφος)

Είναι προτιμότερο να σηκώσετε το αυτοκίνητο
με ένα επαγγελματικό εργαλείο ανύψωσης.

Όταν ρυμουλκείτε το αυτοκίνητο
με σβηστή τη μηχανή, δεν υπάρχει
υποβοήθηση στα φρένα και το τιμόνι.

164

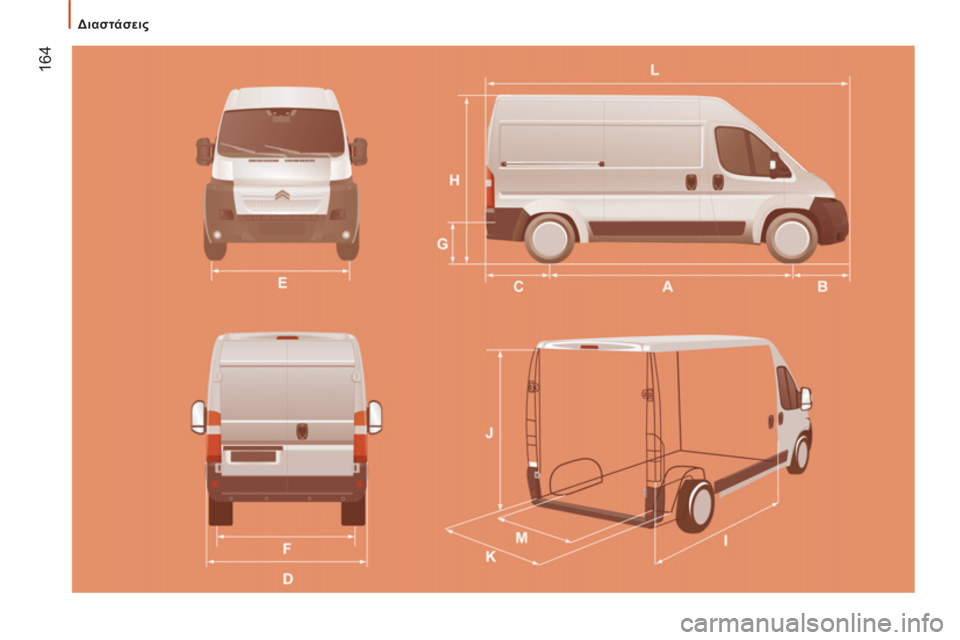

Διαστάσεις

165
9
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚ
Α
ΔΙΑΣΤΑΣΕΙΣ

Το αυτοκίνητό σας διατίθεται σε 4 μήκη (L1 κλπ.) και 3 ύψη (H1 κλπ.), τα οποία θα βρείτε στους πίνακες:






Κλειστό φορτηγό






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Μέγιστο μήκος
4 963
5 413
5 998
6 363

H Μέγιστο ύψος
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Μεταξόνιο
3 000
3 450
4 035

B Εμπρόσθιος πρόβολος
948

C Πίσω πρόβολος
1 015
1 380

D Μέγιστο πλάτος (χωρίς τους καθρέφτες)
2 050

E Εμπρός μετατρόχιο
1 810

F Πίσω μετατρόχιο

1 790

G Ύψος κατωφλίου φόρτωσης
535 έως 565

I Μήκος εσωτερικού πατώματος
2 670
3 120
3 705
4 070

J Μέγιστο εσωτερικό ύψος φορτίου
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Μέγιστο εσωτερικό πλάτος
1 870

M Εσωτερικό πλάτος μεταξύ θόλων τροχών
1 422





Χωρητικότητα (κυβ. μέτρα)

8


9,5


10


11,5


13


15


15


17


Διαστάσει
ς

166

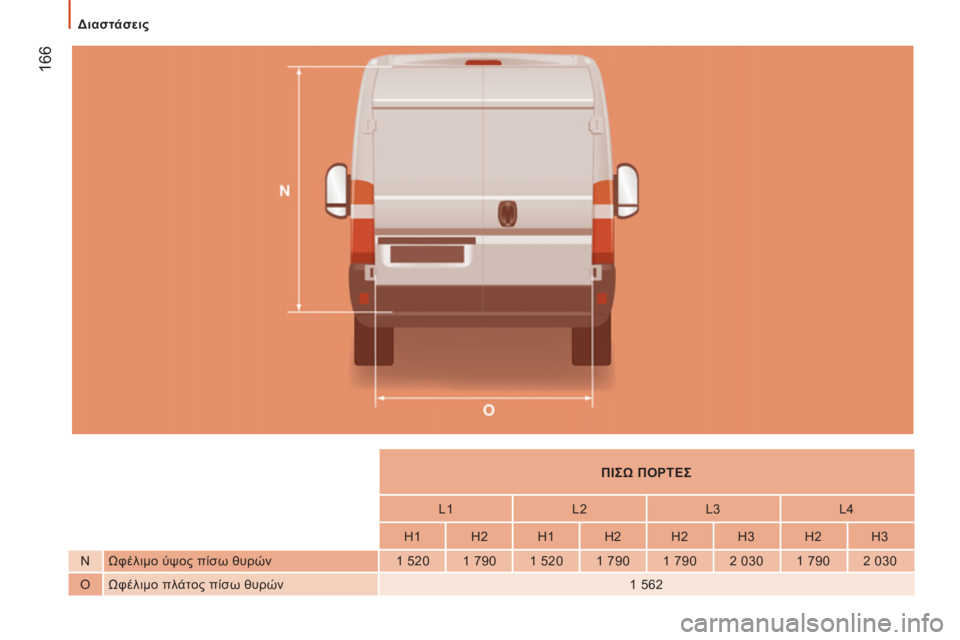

ΠΙΣΩ ΠΟΡΤΕΣ






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Ωφέλιμο ύψος πίσω θυρών
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Ωφέλιμο πλάτος πίσω θυρών
1 562

Διαστάσει
ς
