V
92
VIZIBILITATE
COMENZI ŞTERGĂTOARE DE PARBRIZ
Dispozitiv de selectare şi comandă
a diferitelor tipuri de ştergere faţă şi
spate care să asigure evacuarea apei
de ploaie şi curăţarea geamurilor.
Diferitele ştergătoare pentru partea
din faţă şi din spate a vehiculului
sunt concepute pentru a îmbunătă-
ţi progresiv vizibilitatea şoferului în
funcţie de condiţiile climatice.
Programări
Sunt de asemenea disponibile dife-
rite moduri de comandă automată
a ştergătoarelor conform opţiunilor
următoare:
- ştergere automată pentru şter-
gătorul de parbriz,
- ştergere luneta, la cuplarea mer-
sului inapoi.
Comenzi manuale
Comenzile ştergătoarelor de parbriz
se efectuează direct de către şoger
cu ajutorul manetei A
şi a inelului B
.
Stergator de luneta (Tourer)
B.
inel de selectare a ştergătorului
spate:
oprire,
ştergere intermitentă,
ştergere cu utilizarea
spălătorului de geamuri
(durată determinată).
Rapidă (precipitaţii puternice),
Normală (ploaie moderată),
Intermitentă (proporţională
cu viteza vehiculului),
Automată, apoi cursă
cu cursă (vezi rubrica
corespunzătoare).
Oprire.
Ştergere pas cu pas (apăsaţi
în jos si eliberati).
Stergator de parbriz
A.
Maneta de selectare a cadenţei
de ştergere:
sau
În caz de ninsoare sau de îngheţ
puternic şi la utilizarea unui suport
pentru bicicletă pe capacul port-
bagajului, dezactivaţi ştergătorul
automat din spate trecând prin
meniul de confi gurare al ecranu-
lui din tabloul de bord combinat.

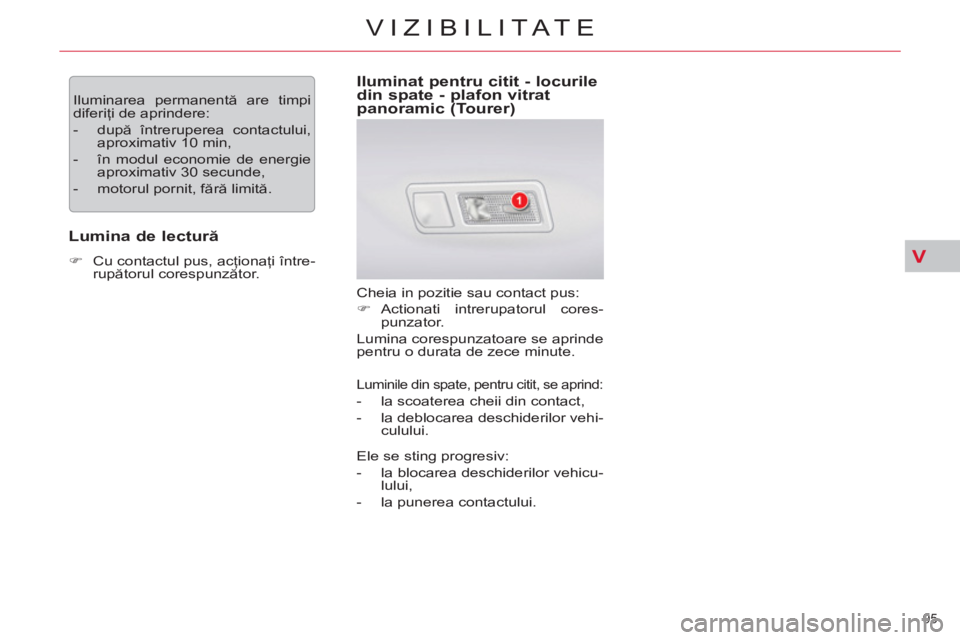

Page 97 of 333
V
95
VIZIBILITATE
Iluminarea permanentă are timpi
diferiţi de aprindere:
- după întreruperea contactului,
aproximativ 10 min,
- în modul economie de energie
aproximativ 30 secunde,
- motorul pornit, fără limită.
Lumina de lectură
)
Cu contactul pus, acţionaţi între-
rupătorul corespunzător.
Iluminat pentru citit - locurile
din spate - plafon vitrat
panoramic (Tourer)
Cheia in pozitie sau contact pus:
)
Actionati intrerupatorul cores-
punzator.
Lumina corespunzatoare se aprinde
pentru o durata de zece minute.
Luminile din spate, pentru citit, se aprind:
- la scoaterea cheii din contact,
- la deblocarea deschiderilor vehi-
culului.
Ele se sting progresiv:
- la blocarea deschiderilor vehicu-
lului,
- la punerea contactului.
Page 100 of 333
VI
!
98
AMENAJĂRI
PARASOLAR TRAPA PENTRU TRANSPORTUL SCHIURILOR
O trapa situata in spatarul banchetei
din spate, in spatele locasului cotierei,
permite asezarea obiectelor lungi.
)
Contactul fi ind pus, retrageti ob-
turatorul; oglinda va fi luminata
automat.
Pentru a evita orbirea din fata, raba-
teti parasolarul in jos.
In cazul orbirii prin geamurile usilor,
desprindeti parasolarul din punctul
de fi xare central si rotiti-l in lateral.
TORPEDO CU REFRIGERARE
)
Pentru a deschide torpedoul, tra-
geti de maner si deschideti ca-
pacul in jos.
Torpedoul este echipat cu o duza de
ventilatie B, obturabila manual.
In torpedo sunt amplasate doua sau
trei prize C, pentru conectarea unui
aparat audio/video si un locas pen-
tru cartela SIM (vezi capitolul "Audio
si Telematica").
Torpedoul este echipat cu iluminat
automat.
Deschidere
)
Coborati cotiera din spate.
)
Trageti de manerul trapei in jos.
)
Deschideti trapa.
)
Incarcati obiectele in portbagaj.
Asigurativa ca aceste obiecte sunt
bine fi xate si nu deranjeaza miscarile
manetei de schimbare a vitezelor.
In rulare, torpedoul trebuie
sa ramana inchis.

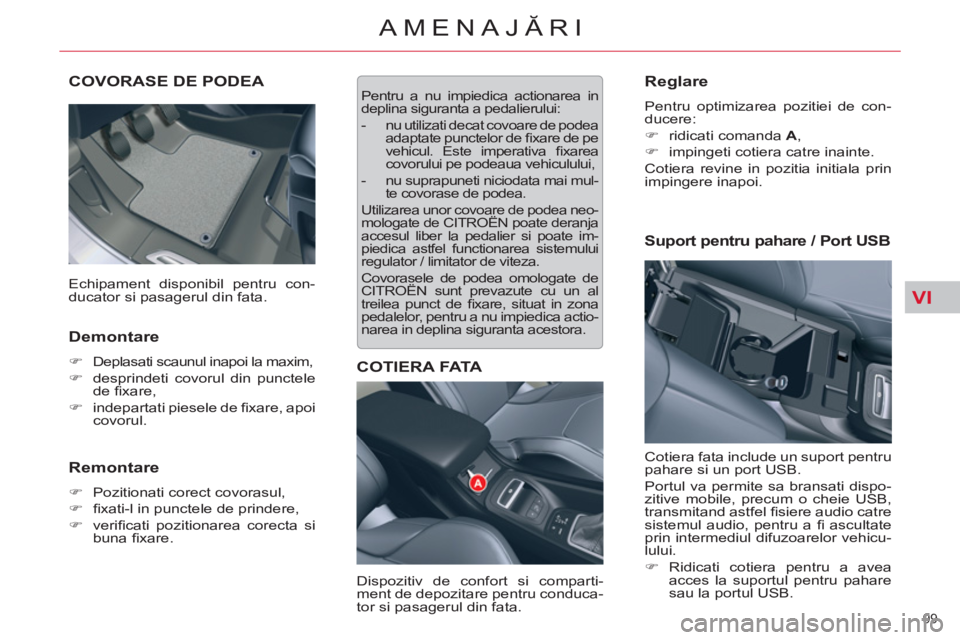

Page 101 of 333
VI
99
AMENAJĂRI
COVORASE DE PODEA
Demontare
)
Deplasati scaunul inapoi la maxim,
)
desprindeti covorul din punctele
de fi xare,
)
indepartati piesele de fi xare, apoi
covorul.
Remontare
)
Pozitionati corect covorasul,
)
fi xati-l in punctele de prindere,
)
verifi cati pozitionarea corecta si
buna fi xare.
Pentru a nu impiedica actionarea in
deplina siguranta a pedalierului:
- nu utilizati decat covoare de podea
adaptate punctelor de fi xare de pe
vehicul. Este imperativa fi xarea
covorului pe podeaua vehiculului,
- nu suprapuneti niciodata mai mul-
te covorase de podea.
Utilizarea unor covoare de podea neo-
mologate de CITROËN poate deranja
accesul liber la pedalier si poate im-
piedica astfel functionarea sistemului
regulator / limitator de viteza.
Covorasele de podea omologate de
CITROËN sunt prevazute cu un al
treilea punct de fi xare, situat in zona
pedalelor, pentru a nu impiedica actio-
narea in deplina siguranta acestora.
COTIERA FATA
Dispozitiv de confort si comparti-
ment de depozitare pentru conduca-
tor si pasagerul din fata.
Reglare
Pentru optimizarea pozitiei de con-
ducere:
)
ridicati comanda A
,
)
impingeti cotiera catre inainte.
Cotiera revine in pozitia initiala prin
impingere inapoi.
Cotiera fata include un suport pentru
pahare si un port USB.
Portul va permite sa bransati dispo-
zitive mobile, precum o cheie USB,
transmitand astfel fi siere audio catre
sistemul audio, pentru a fi ascultate
prin intermediul difuzoarelor vehicu-
lului.
)
Ridicati cotiera pentru a avea
acces la suportul pentru pahare
sau la portul USB.
Echipament disponibil pentru con-
ducator si pasagerul din fata.
Suport pentru pahare / Port USB
Page 106 of 333
VI
104
AMENAJĂRI
Instalare
)
rabateti spatarele scaunelor din
spate,
)
pozitionati ruloul de plasa dea-
supra celor dopua ghidaje 1
si-
tuate in spetele scaunelor din
spate (bancheta 2/3). Cele doua
degajari 2
trebuie plasate deasu-
pra ghidajelor,
)
culisati cele doua ghidaje 1
in
degajarile 2
si impingeti ruloul (in
lungul sau) de la dreapta la stan-
ga, pentru a-l bloca,
)
readuceti in pozitie spatarele
scaunelor din spate.
Randul 1
Randul 2
Pentru a o folosi
în rândul 1:
)
rabateti spata-
rele scaunelor
din spate,
)
deschideti
capacele de
mascare 3
ale
punctelor de
fi xare cores-
punzatoare,
de sus,
)
derulati plasa de retinere a obiec-
telor inalte si poziţionaţi una din-
tre extremităţile barei metalice
ale plasei în punctul de fi xare
corespunzător. Asigurati-va de
buna fi xare a carligului in ghida-
jul de la interiorul capacului 3
.
)
trageti de bara metalica a plasei
de retinere pentru obiecte inalte,
pentru a pozitiona celalalt carlig
in al doilea punct de fi xare.
Pentru a o folosi
în rândul 2:
)
deschideti
capacele de
mascare 4
ale
punctelor de
fi xare cores-
punzatoare,
de sus,
)
a banchetei din spate, derulati
plasa de retinere obiecte inalte,
apasand pentru a o degaja din
carligele de fi xare,
)
poziţiona
ţi una dintre extremită-
ţile barei metalice ale plasei în
punctul de fi xare corespunzător.
Asigurati-va de buna fi xare a
carligului in ghidajul de la interio-
rul capacului,
)
poziţionaţi celalalt carlig in al di-
lea punct de fi xare si trageti bara
metalica spre dumneavoastra.
Page 107 of 333
VII
105
SIGURANŢĂ COPII
Preocupare constantă pentru
CITROËN din momentul proiectării
vehiculului dumneavoastră, siguranţa
copiilor depinde în aceeaşi măsură şi
de dumneavoastră.
Pentru a asigura o siguranţă optimă
respectaţi sfaturile următoare:
- conform reglementărilor europene,
toţi copiii cu vârsta mai mică de
12 ani sau cu înălţime mai mică
de un metru cincizeci trebuie
transportaţi în scaune pentru co-
pii omologate, adecvate greutăţii
lor
, pe locurile echipate cu centură
de siguranţă sau cu sistem de prin-
dere ISOFIX * ,
- statistic, locurile cele mai sigure
pentru transportul copiilor sunt
cele din spatele vehiculului dum-
neavoastră,
- copilul care are mai puţin de 9 kg
trebuie obligatoriu transportat în
poziţia "cu spatele in direcţia de
mers", atât pe locurile din faţă
cât şi pe cele din spate.
CITROËN
vă
recomandă
să
transportaţi copilul dumneavoas-
tră pe scaunele din spate
ale
vehiculului:
- "cu spatele în direcţia de
mers"
până la vârsta de 2 ani,
- "cu faţa în direcţia de mers"
peste vârsta de 2 ani.
SCAUN PENTRU COPII ÎN FAŢĂ
"Cu spatele în direcţia de mers"
Atunci când scaunul pentru copii
este montat "cu spatele in direcţia de
mers" pe locul pasagerului din faţă,
este imperativ ca airbagul pasagerului
sa fi e dezactivat. Altfel, copilul riscă
să fi e grav rănit sau chiar omorât la
deplierea airbagului.
*
Reglementările privind transportul
copiilor sunt specifi ce fi ecărei ţări.
Consultaţi legislaţia în vigoare din
ţara dumneavoastră.
GENERALITĂŢI PRIVITOARE LA SCAUNELE PENTRU COPII ŢŢ
Poziţie longitudinală
intermediară
"Cu faţa în direcţia de mers"
Atunci când scaunul pentru copii
este montat "cu faţa in direcţia de
mers" pe locul pasagerului din
faţă
, reglaţi scaunul vehiculului în
poziţia longitudinală intermediară,
cu spătarul ridicat şi lăsaţi airbagul
pasagerului activat.
Page 116 of 333
VIII
114
SIGURANŢĂ
SEMNALIZATOARE DE DIRECTIE
)
Stanga: coborati comanda de
iluminat, dincolo de punctul de
rezistenta.
)
Dreapta: ridicati comanda de ilu-
minat, dincolo de punctul de re-
zistenta.
Funcţia "autostradă"
)
Daţi un impuls în sus sau in jos,
fără a depăşi punctul de rezis-
tenţă; luminile semnalizatoare
de direcţie corespunzătoare vor
clipi de trei ori.
SEMNAL DE AVARIE
Sistem vizual pentru a atenţiona cei-
lalţi participanţi la trafi c prin luminile
de semnalizare despre o pană, în
caz de tractare sau dacă a avut loc
un accident.
Aprindere automată a
luminilor de avarie
La o frână de urgenţă, în funcţie de
decelerare, luminile de avarie se
aprind automat.
Ele se sting automat la prima acce-
lerare.
)
De asemenea, le puteţi stinge
apăsând pe buton.
Sistem de avertizare sonoră pentru
a preveni ceilalţi participanţi la trafi c
despre un pericol iminent. Dispozitiv de selectare a luminilor
semnalizatoare de direcţie stânga sau
dreapta, pentru a semnala intenţia de
a schimba direcţia de mers.
)
Apăsaţi acest buton, semnaliza-
toarele de direcţie clipesc.
Poate funcţiona şi cu contactul între-
rupt.
)
Apasati in partea stanga sau in
partea dreapta a volanului cu co-
menzi centrale fi xe.
Utilizati claxonul cu moderatie si
numai in următoarele cazuri:
- pericol imediat,
- depăşirea bicicliştilor sau a pie-
tonilor,
-
apropierea de o curbă fără vizibilitate.
Acest dispozitiv permite lansarea
unui apel de urgenţă către servici-
ile de urgenţă sau către platforma
CITROËN dedicată.
Pentru mai multe detalii asupra
acestui echipament, consultaţi capi-
tolul "Audio şi telematică".
APEL DE URGENŢĂ SAU DE ASISTENŢĂ
Page 117 of 333
VIII
11 5
SIGURANŢĂ
DETECTARE PNEUDEZUMFLAT
Sistem care asigura controlul auto-
mat al presiunii din pneuri, in rulare.
Afisarea starii pneurilor
Alegerea detectarii
Aceasta functie va avertizeaza asu-
pra starii de presiune redusa sau de
pana a pneului.
Detectare automata
Presiunea din pneuri este masurata
de traductori.
In caz de anomalie, pe ecranul tablu-
lui de bord combinat apare un mesaj.
Detectare la cererea
conducatorului
Conducatorul poate verifi ca presiu-
nea din pneuri in orice moment.
)
Apasati pe comanda A
(CHECK);
informatia este afi sta pe ecranul
din tabloul de bord combinat.
)
Apasati pe comanda A
(CHECK).
Sistemul va informeaza despre sta-
rea pneurilor vehiculului.
Aceasta informatie este disponibila
numai la solicitarea conducatorului.
Pneu dezumflat
detectare automata
detectare la cerere
Detectare automata:
Un mesaj va indica roata care are o presiune
mai redusa decat cea nominala (dezumfl ata).
Detectare la cererea conducatorului:
Roata / rotile dezumfl ate sunt simbo-
lizate pe o reprezentare schematica a
vehiculului.
Mesajul este insotit de aprinderea mar-
torului SERVICE
si de un semnal sonor.
)
Controlati presiunea din pneuri in
cel mai scurt timp.
