2014 CHRYSLER 300 SRT Owners Manual

Page 521 of 590

CHRYSLER 300 SRT 2014 2.G Owners Manual CavityCartridge Fuse Mini-Fuse Description
3 50 Amp Red –Power Steering #1
4 30 Amp Pink – Starter
5 40 Amp Green –Anti-Lock Brakes
6 25 Amp Natural –Anti-Lock Brakes
7 –– Fuse – Spare
8

Page 522 of 590

CHRYSLER 300 SRT 2014 2.G Owners Manual CavityCartridge Fuse Mini-Fuse Description
19 50 Amp Red –Power Steering #2
20 30 Amp Pink –Wiper Motor
21 30 Amp Pink –Headlamp Washers
22 –– Fuse – Spare
23 –– Fuse – Spare
24 –

Page 523 of 590

CHRYSLER 300 SRT 2014 2.G Owners Manual CavityCartridge Fuse Mini-Fuse Description
37 –10 Amp Red Engine Controller/Rad Fan Relays
38 –10 Amp Red Airbag Module
39 –10 Amp Red Power Steering Module/AC Clutch Relay
48 –10 Amp Red AWD

Page 524 of 590

CHRYSLER 300 SRT 2014 2.G Owners Manual Rear Power Distribution Center (Fuses)
There is also a power distribution center located in the
trunk under the spare tire access panel. This center
contains fuses and relays.
CAUTION!
•When install

Page 525 of 590

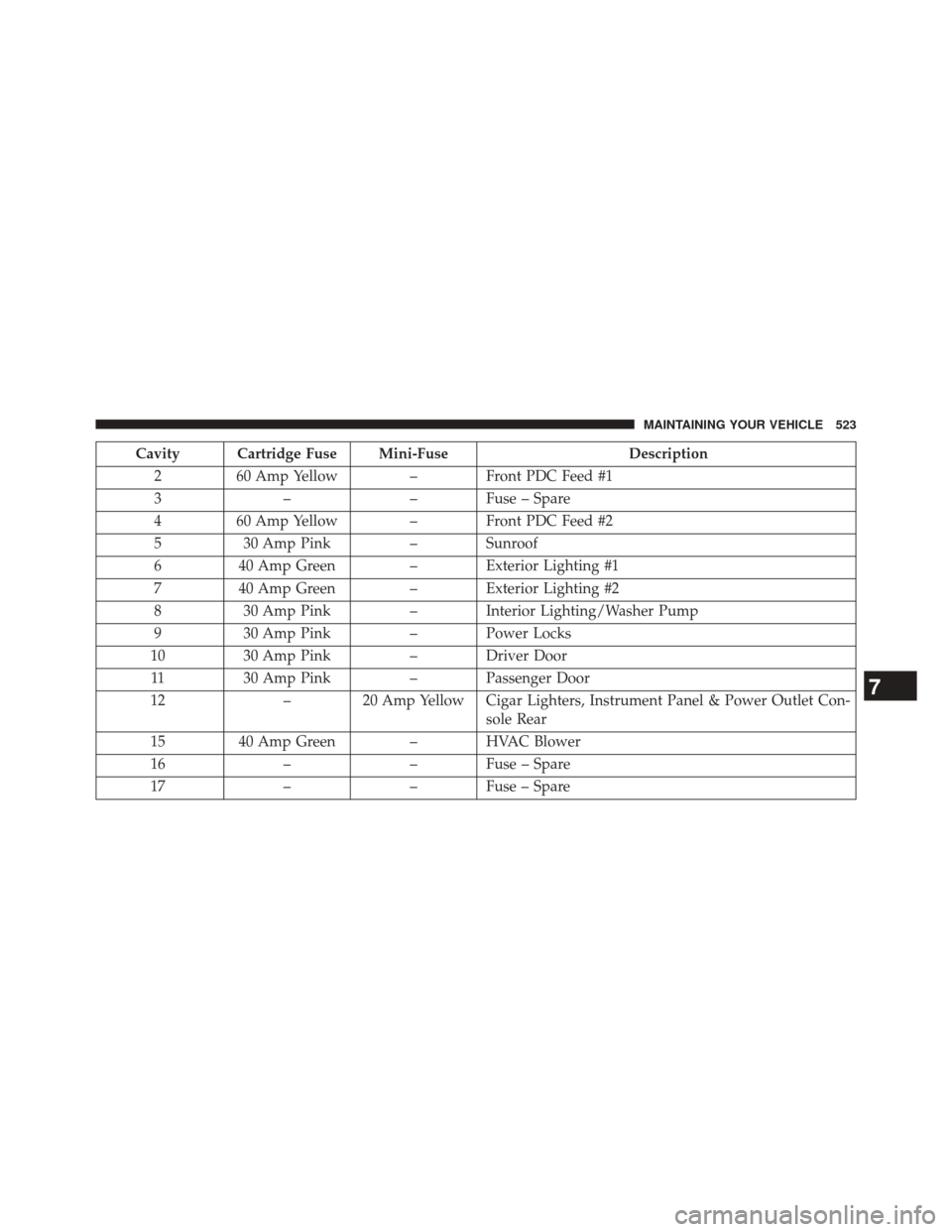

CHRYSLER 300 SRT 2014 2.G Owners Manual Cavity Cartridge Fuse Mini-FuseDescription
2 60 Amp Yellow – Front PDC Feed #1
3 –– Fuse – Spare
4 60 Amp Yellow – Front PDC Feed #2
5 30 Amp Pink – Sunroof
6 40 Amp Green – Exterior Lig

Page 526 of 590

CHRYSLER 300 SRT 2014 2.G Owners Manual Cavity Cartridge Fuse Mini-FuseDescription
18 – 20 Amp Yellow Active Dampening Module
19 –– Fuse – Spare
20 –– Fuse – Spare
21 –– Fuse – Spare
22 –– Fuse – Spare
23 –10 Amp

Page 527 of 590

CHRYSLER 300 SRT 2014 2.G Owners Manual Cavity Cartridge Fuse Mini-FuseDescription
33 –15 Amp Blue Ignition Switch/Wireless Module
34 –10 Amp Red Steering Column Module/Clock
35 –10 Amp Red Battery Sensor
36 –– Fuse – Spare
37

Page 528 of 590

CHRYSLER 300 SRT 2014 2.G Owners Manual Cavity Cartridge Fuse Mini-FuseDescription
49 –– Fuse – Spare
50 –– Fuse – Spare
51 – 20 Amp Yellow Front Heated Seats
52 –10 Amp Red Heated Cupholders/Rear Heated Seat Switches
53 –
