2014.5 OPEL ZAFIRA C Uporabniški priročnik

Instrumenti in upravni elementi103Kontrolne lučke,
indikatorji in merilniki
Instrumentna plošča
Za kontrolo delovanja se pri nekaterih verzijah pri vključitvi kontakta kazalci
merilnikov za kratek čas dvignejo do
končnega položaja.
Merilnik hitrosti
Prikazuje hitrost vozila.
Števec prevoženih
kilometrov
Spodnja linija prikazuje skupno
prevoženo pot v kilometrih.
Števec dnevno prevoženihkilometrov
Zgornja linija prikazuje število
prevoženih kilometrov od zadnje
ponastavitve.
Za ponastavitev pritisnite tipko
SET/CLR na ročici za smernike za
nekaj sekund 3 115.
Nekatere izvedbe so opremljene z
gumbom za ponastavitev med
merilnikom hitrosti in voznikovim
informacijskim zaslonom: za
ponastavitev pritisnite gumb in ga
držite nekaj sekund pri vključenem
kontaktu.
Števec dnevno prevoženih kilometrov
šteje razdaljo do 2000 kilometrov in se nato ponastavi na 0.
Merilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite s čim nižjim
številom vrtljajev.

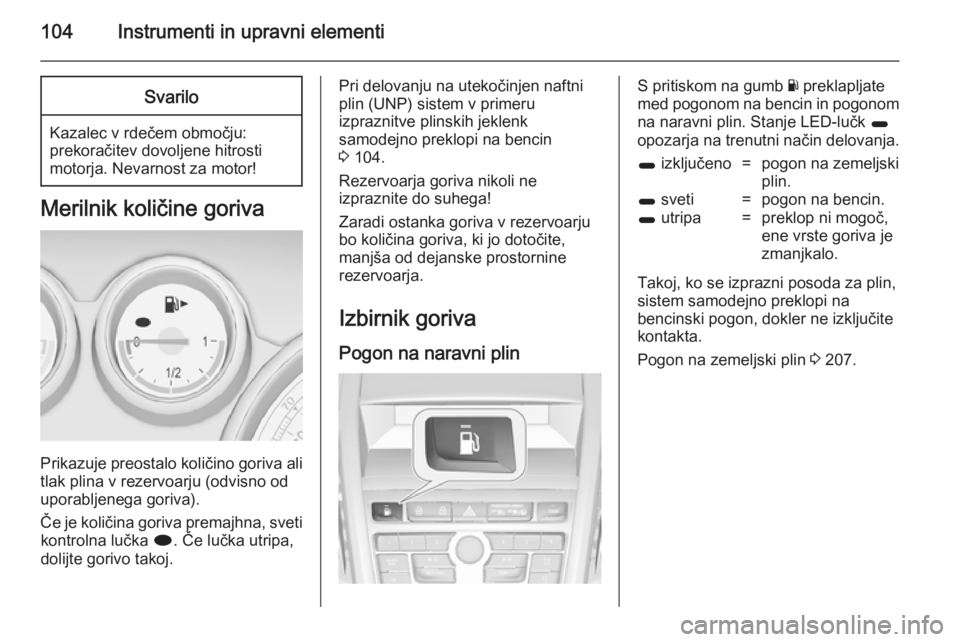

104Instrumenti in upravni elementiSvarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Prikazuje preostalo količino goriva ali
tlak plina v rezervoarju (odvisno od
uporabljenega goriva).
Če je količina goriva premajhna, sveti kontrolna lučka i. Če lučka utripa,
dolijte gorivo takoj.
Pri delovanju na utekočinjen naftni plin (UNP) sistem v primeru
izpraznitve plinskih jeklenk
samodejno preklopi na bencin
3 104.
Rezervoarja goriva nikoli ne
izpraznite do suhega!
Zaradi ostanka goriva v rezervoarju bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Izbirnik goriva
Pogon na naravni plinS pritiskom na gumb Y preklapljate
med pogonom na bencin in pogonom na naravni plin. Stanje LED-lučk 1
opozarja na trenutni način delovanja.1 izključeno=pogon na zemeljski
plin.1 sveti=pogon na bencin.1 utripa=preklop ni mogoč,
ene vrste goriva je
zmanjkalo.
Takoj, ko se izprazni posoda za plin,
sistem samodejno preklopi na
bencinski pogon, dokler ne izključite
kontakta.
Pogon na zemeljski plin 3 207.

Instrumenti in upravni elementi105
Pogon na utekočinjen naftni plin
S pritiskom na gumb LPG preklapljate
med pogonom na bencin in pogonom na utekočinjen naftni plin. Stanje
LED-lučk 1 opozarja na trenutni
način delovanja.
1 izključeno=pogon na bencin1 sveti=pogon na
utekočinjen naftni
plin1 utripa=preklop ni mogoč,
ene vrste goriva je
zmanjkaloTakoj, ko se izprazni utekočinjen
naftni plin, sistem samodejno preklopi
na bencinski pogon, dokler ne
izključite kontakta.
Pogon na utekočinjen naftni plin
3 208.
Merilnik temperature
hladilne tekočine motorja
Prikazuje temperaturo motorja.
levo
območje=motor še ni dosegel
delovne temperaturesrednje
območje=normalna delovna
temperatura motorjadesno
območje=previsoka
temperatura hladilne
tekočineSvarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.
Prikazovalnik servisnih
intervalov
Sistem za nadzor trajanja motornega
olja obvešča voznika o tem, kdaj je
potrebno motorno olje in oljni filter
zamenjati. Dolžina intervala za
menjavo motornega olja in oljnega
filtra varira v odvisnosti od pogojev
delovanja motorja.

106Instrumenti in upravni elementi
Na voznikovem zaslonu višje stopnje
ali kombiniranem zaslonu višje
stopnje je trajanje olja prikazano v
Vehicle Information Menu (meni
informacij vozila) .
Na srednjestopenjskem voznikovem
zaslonu je trajanje olja označeno s
kontrolno lučko I, kontakt mora biti
za to vključen in motor mora biti
ugasnjen.
Menije in funkcije lahko izbirate prek
tipk na stikalu smernikov.
Za prikaz preostale dobe trajanja
motornega olja:Pritisnite tipko MENU za izbiro
Vehicle Information Menu (meni
informacij vozila) .
Obrnite kolesce za izbiro Remaining
Oil Life (preostala doba trajanja olja) .
Za pravilno delovanje mora biti prikaz dobe trajanja ponastavljen vsakič po
menjavi motornega olja. Poiščite
strokovno pomoč v servisni delavnici.
Za ponastavitev pritisnite tipko
SET/CLR . Pri tem mora biti kontakt
vključen in motor mora biti ugasnjen.
Ko sistem izračuna, da je doba
trajanja olja potekla, se na
voznikovem zaslonu pojavi Change
Engine Oil Soon (zamenjajte motorno
olje) ali opozorilna koda. Dajte
motorno olje zamenjati v servisni
delavnici v roku enega tedna ali v
naslednjih 500 km (odvisno, kaj
nastopi prej).
Voznikov informacijski zaslon 3 115.
Servisne informacije 3 268.
Kontrolne lučke Tukaj so opisane vse kontrolne lučke,ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov. Položaj kontrolnih lučk
se lahko razlikuje odvisno od opreme. Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča=nevarnost, pomemben
indikatorrumena=opozorilo, svarilo, motnjezelena=potrditev vklopamodra=potrditev vklopabela=potrditev vklopa

Instrumenti in upravni elementi107
Kontrolna lučka se nahaja na instrumentni plošči

108Instrumenti in upravni elementi
Kontrolne lučke na sredinskikonzoli
Smernik
O sveti ali utripa zeleno.
Sveti za kratek čas
Vklopljene so prakirne luči.
Utripa Vklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnic 3 230, Varovalke
3 239.
Smerniki 3 142.
Opozorilna lučka za
pripenjanje varnostnega
pasu
Opomnik na pripenjanje
varnostnega pasu na sprednjih
sedežih Opomnik X za voznikov ali
sovoznikov sedež sveti ali utripa.
Sveti
Po vključitvi kontakta lučka sveti,
dokler si ne pripnete varnostnega
pasu.
Utripa
Po zagonu motorja največ
100 sekund, dokler se voznik ne
pripne z varnostnim pasom.
Pripenjanje varnostnega pasu 3 51.Stanje varnostnega pasu na
zadnjih sedežih
> ali X na voznikovem
informacijskem zaslonu utripa ali
sveti.
Sveti
Po zagonu motorja najmanj 35
sekund, dokler se voznik ne pripne z
varnostnim pasom.
Če si nepripet varnostni pas pripnete
med vožnjo.
Utripa
Po speljevanju, dokler se ne pripnete
z varnostnim pasom.

Instrumenti in upravni elementi109
Pripenjanje varnostnega pasu 3 51.
Sistem varnostnih blazin in
zategovalnikov varnostnih
pasov
v sveti rdeče.
Pri vklopu kontakta zasveti lučka in
sveti še približno 4 sekunde ter nato
ugasne. Če lučka pri vključitvi
kontakta ne zasveti, če po
4 sekundah ne ugasne ali če zasveti
med vožnjo, je to znak za motnje v
sistemu varnostnih blazin. Poiščite
strokovno pomoč v servisni delavnici. V tem primeru se zategovalniki pasov in varnostne blazine pri morebitnem
trčenju ne utegnejo sprožiti.
Sprožitev zategovalnikov varnostnih pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Zategovalniki varnostnih pasov,
sistem varnostnih blazin 3 50, 3 54.
Deaktiviranje sovoznikovih
varnostnih blazin
ON V zasveti v rumeni barvi.
Zasveti približno 60 sekund po
vključitvi kontakta. Sovoznikova
varnostna blazina je vklopljena.
OFF * zasveti v rumeni barvi.
Sovoznikova varnostna blazina je
izklopljena 3 57.
9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistem polnjenja
p sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti medobratovanjem motorja
Zaustavite vozilo in izključite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Lahko pride tudi do izgube učinka
servo pomočnika zavor. Poiščite
strokovno pomoč v servisni delavnici.

110Instrumenti in upravni elementiKontrolna lučka emisije
motorja
Z sveti ali utripa rumeno.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti med
obratovanjem motorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.
Če lučka utripa med
obratovanjem motorja
Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Kontrolna lučka
elektronike motorja
g sveti rumeno.
Dodatno je izpisano opozorilo ali
opozorilna koda.Vozilo potrebuje popravilo.
Poiščite strokovno pomoč v servisni delavnici.
Opozorila in obvestila o vozilu
3 122.
Zavorni sistem in sistem
sklopke R sveti rdeče.
Nivo zavorne tekočine in tekočine
sklopke je prenizek 3 226.9 Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Sveti pri vključenem konaktu, če je
zategnjena mehanska ročna zavora
3 172.
Pritisnite pedal - sveti ali utripa rumeno.
Sveti
Zavorni pedal je treba pritisniti za
sprostitev električne ročne zavore
3 172.
Za zagon motorja v načinu Autostop
morate pritisniti pedal sklopke.
Sistem Stop-start 3 159.
Utripa
Za glavni zagon motorja morate pritisniti pedal sklopke 3 17, 3 158.
Pri nekaterih različicah se obvestilo o
pritisku na pedal za plin prikaže na
voznikovem informacijskem zaslonu
3 122.
Električna ročna zavora
m sveti ali utripa rdeče.
Sveti Električna ročna zavora je zategnjena
3 172.
