2014.5 OPEL ZAFIRA C Uporabniški priročnik

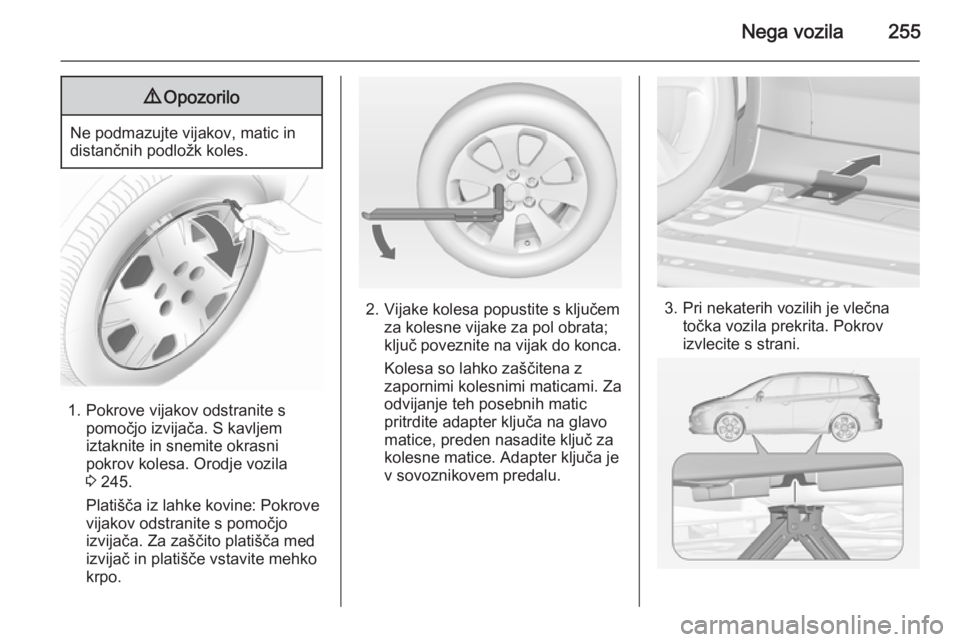

Nega vozila2559Opozorilo
Ne podmazujte vijakov, matic in
distančnih podložk koles.
1. Pokrove vijakov odstranite s pomočjo izvijača. S kavljem
iztaknite in snemite okrasni
pokrov kolesa. Orodje vozila
3 245.
Platišča iz lahke kovine: Pokrove
vijakov odstranite s pomočjo
izvijača. Za zaščito platišča med
izvijač in platišče vstavite mehko
krpo.
2. Vijake kolesa popustite s ključem za kolesne vijake za pol obrata;
ključ poveznite na vijak do konca.
Kolesa so lahko zaščitena z
zapornimi kolesnimi maticami. Za
odvijanje teh posebnih matic
pritrdite adapter ključa na glavo
matice, preden nasadite ključ za
kolesne matice. Adapter ključa je
v sovoznikovem predalu.3. Pri nekaterih vozilih je vlečna točka vozila prekrita. Pokrov
izvlecite s strani.

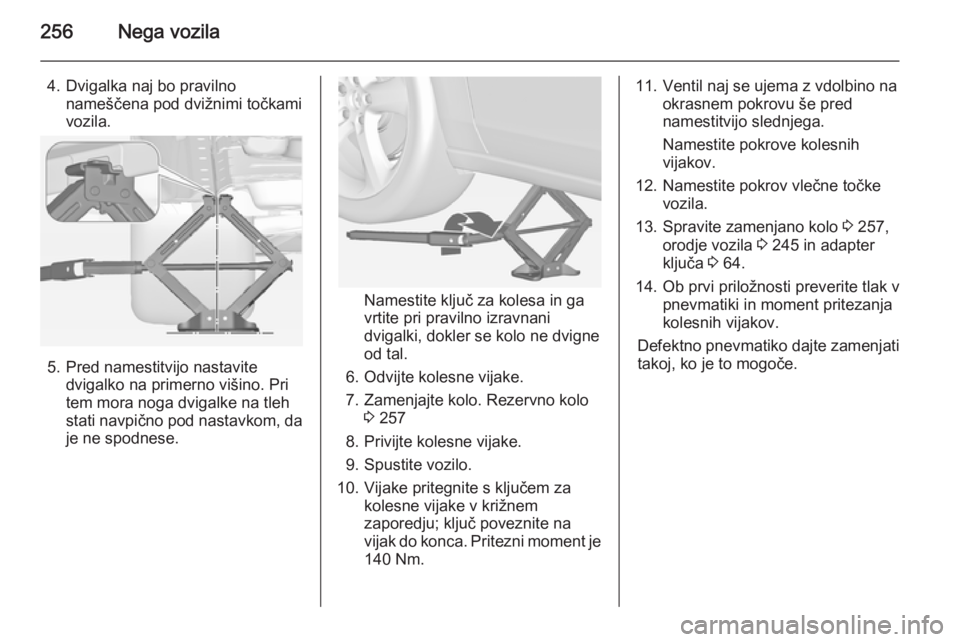

256Nega vozila
4. Dvigalka naj bo pravilnonameščena pod dvižnimi točkami
vozila.
5. Pred namestitvijo nastavite dvigalko na primerno višino. Pri
tem mora noga dvigalke na tleh
stati navpično pod nastavkom, da
je ne spodnese.
Namestite ključ za kolesa in ga
vrtite pri pravilno izravnani
dvigalki, dokler se kolo ne dvigne od tal.
6. Odvijte kolesne vijake.
7. Zamenjajte kolo. Rezervno kolo 3 257
8. Privijte kolesne vijake. 9. Spustite vozilo.
10. Vijake pritegnite s ključem za kolesne vijake v križnemzaporedju; ključ poveznite na
vijak do konca. Pritezni moment je
140 Nm.
11. Ventil naj se ujema z vdolbino na okrasnem pokrovu še pred
namestitvijo slednjega.
Namestite pokrove kolesnih
vijakov.
12. Namestite pokrov vlečne točke vozila.
13. Spravite zamenjano kolo 3 257,
orodje vozila 3 245 in adapter
ključa 3 64.
14. Ob prvi priložnosti preverite tlak v pnevmatiki in moment pritezanja
kolesnih vijakov.
Defektno pnevmatiko dajte zamenjati
takoj, ko je to mogoče.

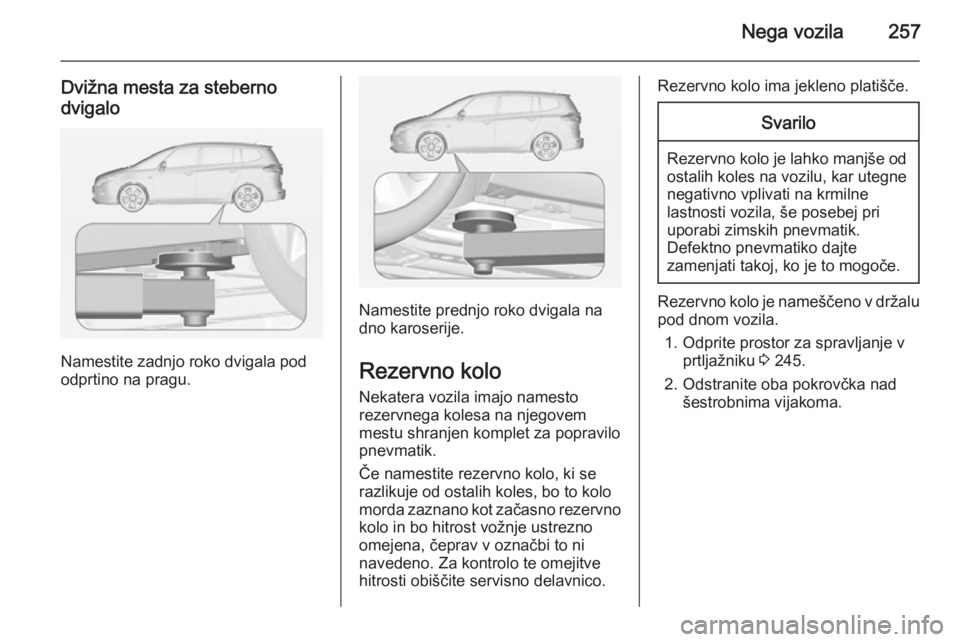

Nega vozila257
Dvižna mesta za steberno
dvigalo
Namestite zadnjo roko dvigala pod
odprtino na pragu.
Namestite prednjo roko dvigala na
dno karoserije.
Rezervno kolo Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik.
Če namestite rezervno kolo, ki se
razlikuje od ostalih koles, bo to kolo
morda zaznano kot začasno rezervno kolo in bo hitrost vožnje ustrezno
omejena, čeprav v označbi to ni
navedeno. Za kontrolo te omejitve
hitrosti obiščite servisno delavnico.
Rezervno kolo ima jekleno platišče.Svarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Rezervno kolo je nameščeno v držalu
pod dnom vozila.
1. Odprite prostor za spravljanje v prtljažniku 3 245.
2. Odstranite oba pokrovčka nad šestrobnima vijakoma.

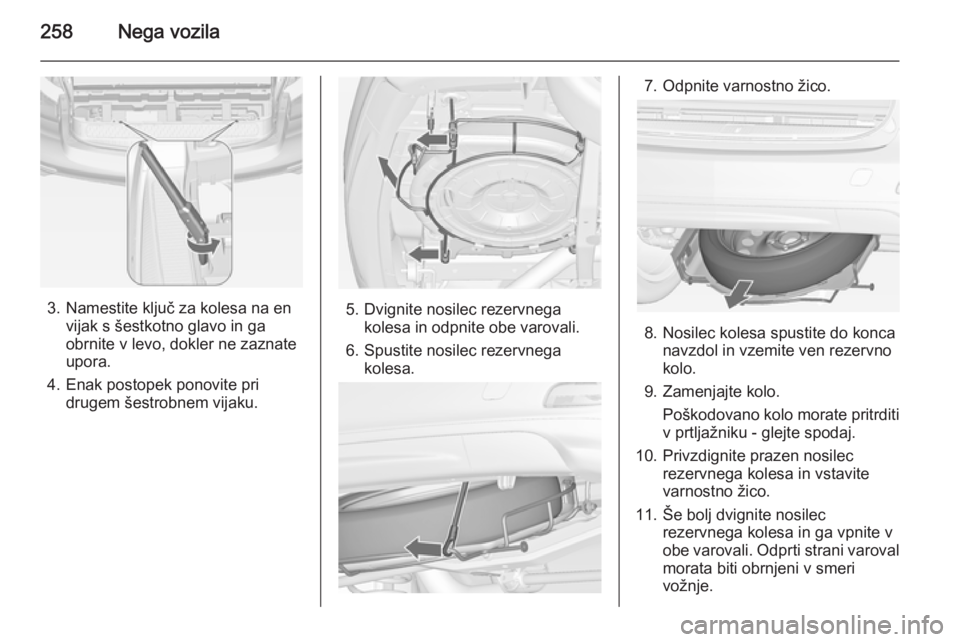

258Nega vozila
3. Namestite ključ za kolesa na envijak s šestkotno glavo in ga
obrnite v levo, dokler ne zaznate
upora.
4. Enak postopek ponovite pri drugem šestrobnem vijaku.5. Dvignite nosilec rezervnegakolesa in odpnite obe varovali.
6. Spustite nosilec rezervnega kolesa.
7. Odpnite varnostno žico.
8. Nosilec kolesa spustite do konca navzdol in vzemite ven rezervno
kolo.
9. Zamenjajte kolo. Poškodovano kolo morate pritrditiv prtljažniku - glejte spodaj.
10. Privzdignite prazen nosilec rezervnega kolesa in vstavite
varnostno žico.
11. Še bolj dvignite nosilec rezervnega kolesa in ga vpnite v
obe varovali. Odprti strani varoval
morata biti obrnjeni v smeri
vožnje.

Nega vozila259
12. Zaprite prazen nosilecrezervnega kolesa tako, da oba
vijaka s šest-kotno glavo
izmenično s ključem obračate v
desno.
13. Pritrdite pokrovčka nad šestrobnima vijakoma.
14. Ključ za kolesa in dvigalko shranite v prostor za spravljanje
pred vrati prtljažnika.
15. Zaprite pokrov prostora za shranjevanje.
Pri ponovnem pospravljanju
rezervnega kolesa v njegov nosilec
se prepričajte, da je kolo postavljeno
tako, da je ventil pnevmatike nad
vdolbino nosilca za kolo.
Shranjevanje poškodovanega
kolesa v prtljažniku Nosilec rezervnega kolesa ni
zasnovana za pnevmatike, ki niso
enake velikosti kot rezervno kolo.
Če je poškodovano kolo širše od rezervnega kolesa, ga morate shraniti v prtljažnik in pritrditi z jermenom.
Orodje vozila 3 245.Sedeži v tretji vrsti morajo biti zloženi
3 77.
1. Postavite kolo blizu leve stranske stene prtljažnika.
2. Vdenite zanko jermena skozipritrdilno ušesce spredaj na levi
strani.
3. Vdenite kavelj jermena v zanko jermena in potegnite jermen, da
se napne na pritrdilnem ušesu.
4. Napeljite jermen skozi krake platišča kolesa, kot prikazuje
slika.
5. Montirajte kljuko na zadnje levo pritrdilno ušesce.
6. Zategnite jermen in ga zavarujte z
zaponko.
9 Nevarnost
Kadar vozite v prtljažniku
poškodovano kolo polnih dimenzij, morajo biti naslonjala zavarovana
v pokončnem položaju.

260Nega vozila9Opozorilo
Shranjevanje dvigalke, kolesa ali
drugih orodij/opreme v prtljažniku
lahko privede do poškodb, če ti
predmeti niso primerno
zavarovani. V primeru nesreče ali
nenadnega zaviranja utegne
nezavarovane predmete vreči v
nepredvideno smer.
Dvigalko, kolo in orodja shranjujte
vedno v za to predvidenih
prostorih in jih primerno zavarujte.
Poškodovano kolo, ki ga spravite
v prtljažnik, vedno pritrdite s
trakom.
Začasno rezervno kolo
Uporaba začasnega rezervnega
kolesa utegne negativno vplivati na
krmilne lastnosti vozila. Defektno
pnevmatiko dajte zamenjati takoj, ko
je to mogoče.
Na vozilo montirajte le eno začasno
rezervno kolo. Ne vozite hitreje od
80 km/h. Zavijajte počasi.
Rezervnega kolesa ne uporabljajte
dalj časa.
Če se na vašem vozilu izprazni
zadnja pnevmatika, medtem ko
vlečete drugo vozilo, namestite
začasno rezervno kolo na sprednjo os in normalno kolo na zadnjo os.
Snežne verige 3 251.
Pnevmatike z določeno smerjo
vrtenja Pnevmatike nameščajte tako, da se
vrtijo v smeri vožnje. Smer vrtenja je
označena z oznako (npr. s puščico na
zunanji strani).
Če nameščate pnevmatiko na mesto, kjer se vrti v nasprotno smer, bodite
pozorni na naslednje:
■ Krmilne lastnosti vozila se utegnejo
poslabšati. Defektno pnevmatiko dajte zamenjati takoj, ko je to
mogoče.
■ Posebej bodite previdni na snegu, ledu in spolzkih ter mokrih cestah.Zagon s
premostitvenimi kabli
Zagon z zunanjim
akumulatorjem
Za zagon motorja ne uporabljajte
naprave za hitro polnjenje
akumulatorja.
Pri izpraznjenem akumulatorju
zaženite motor s premostitvenimi
kabli in polnim akumulatorjem
drugega vozila.9 Opozorilo
Pri zaganjanju motorja s
premostitvenimi kabli bodite zelo
previdni. Vsako odstopanje od
navodil, ki so navedena v
nadaljevanju, utegne povzročiti
telesne poškodbe ali materialno
škodo pri eksploziji akumulatorja
pa tudi poškodbe elektronskih
sistemov obeh vozil.

Nega vozila2619Opozorilo
Nikakor ne sme priti v stik z očmi,
kožo, tkanino ali lakiranimi
površinami. Tekočina
akumulatorja vsebuje žvepleno
kislino, ki povzroči resne telesne
poškodbe kot tudi materialno
škodo.
■ Nikoli ne izpostavljajte akumulatorja odprtemu ognju ali
iskri.
■ Pri temperaturi pod 0 °C utegne izpraznjen akumulator zamrzniti.
Pred uporabo premostitvenih
kablov akumulator odtajajte.
■ Pri rokovanju z akumulatorjem nosite zaščitno obleko in očala.
■ Uporabite pomožni akumulator z enako napetostjo (12 V). Njegova
kapaciteta (število Ah) ne sme biti
znatno nižja od kapacitete
izpraznjenega akumulatorja.
■ Uporabljajte premostitvene kable z izoliranimi poli in debeline najmanj
16 mm 2
(v primeru dizelskega
motorja: 25 mm 2
).
■ Ne ločujte izpraznjenega akumulatorja od vozila.
■ Izključite nepotrebne porabnike električne energije.
■ Med zaganjanjem se ne sklanjajte nad akumulator.
■ Kabelski priključki se med seboj ne
smejo dotikati.
■ Med postopkom zaganjanja se vozili med seboj ne smeta stikati.
■ V primeru ročnega menjalnika prestavite v prosti tek, pri
avtomatskem menjalniku
prestavite v položaj P.
■ Odprite pokrov pozitivne sponke na
obeh akumulatorjih.
Vrstni red priklopa premostitvenih
kablov:
1. Priklopite en konec rdečega kabla
na pozitivni (+) pol pomožnega
akumulatorja.
2. Priklopite drugi konec istega kabla na pozitivni pol
izpraznjenega akumulatorja (isti
znak: "+").
3. Priklopite en konec črnega kabla na negativni (-) pol pomožnega
akumulatorja.
4. Drugi konec črnega kabla priklopite na maso vozila s
praznim akumulatorjem (npr. na

262Nega vozila
bloku motorja ali na vijak obese
motorja). Mesto priklopa kabla naj bo čim bolj oddaljeno od
akumulatorja (vsaj 60 cm).
Kabel namestite tako, da ga vrteči se
deli v motornem prostoru ne ujamejo.
Zagon motorja: 1. Zaženite motor pomožnega vozila
s polnim akumulatorjem.
2. Po 5-ih minutah zaženite motor vozila z izpraznjenim
akumulatorjem. Poskusi zagona
naj trajajo največ 15 sekund v
1-minutnih intervalih.
3. Po uspelem zagonu pustite oba motorja obratovati približno
3 minute s priklopljenimi
premostitvenimi kabli.
4. V vozilu, ki je prejelo električno energijo vklopite porabnike
električne energije (npr. luči,
ogrevanje zadnjega stekla).
5. Premostitvene kable odklapljajte v obratnem vrstnem redu
priklapljanja.Vleka
Vleka vozila
Vstavite izvijač v kratki rob pokrova.
Odpnite pokrov s previdnim pomikom izvijača vstran. Za zaščito vstavite
med izvijač in okvir mehko krpo.
Vlečno ušesce se nahaja med orodji
vozila 3 245.
Vlečno ušesce privijte v nasprotno
smer urinega kazalca in ga pritegnite
do vodoravnega položaja.
Na ušesce pripnite vlečno vrv – ali
(boljše) vlečni drog.
Vlečno ušesce je namenjeno
izključno in samo za vleko.
Vključite kontakt, da se odklene
volan, da bi mogli delovati brisalci, hupa in zavorne luči.
Menjalnik naj bo v prostem teku.
