2014.5 OPEL ZAFIRA C Uporabniški priročnik

Prostori za spravljanje87
Primer za prekrivanje zloženega
naslonjala v drugi vrsti in enega
zloženega sedeža v tretji vrsti.
Vodila in kljuke za
obešanje
Vstavite kljuka v vodila v želeni
položaj: Kljuko vstavite najprej v
zgornjo režo vodila, nato jo pritisnite
na spodnjem delu, da se zatakne v
spodnjo režo.
Pritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo pritrdilnih jermen ali tovorne mreže.
Sistem urejanja prtljage FlexOrganizer je prilagodljiv sistem
za razdelitev prtljažnega prostora in
za zavarovanje tovora.
Sistem sestavljajo: ■ adapterjev (vmesnih elementov),
■ mrežnih žepov,

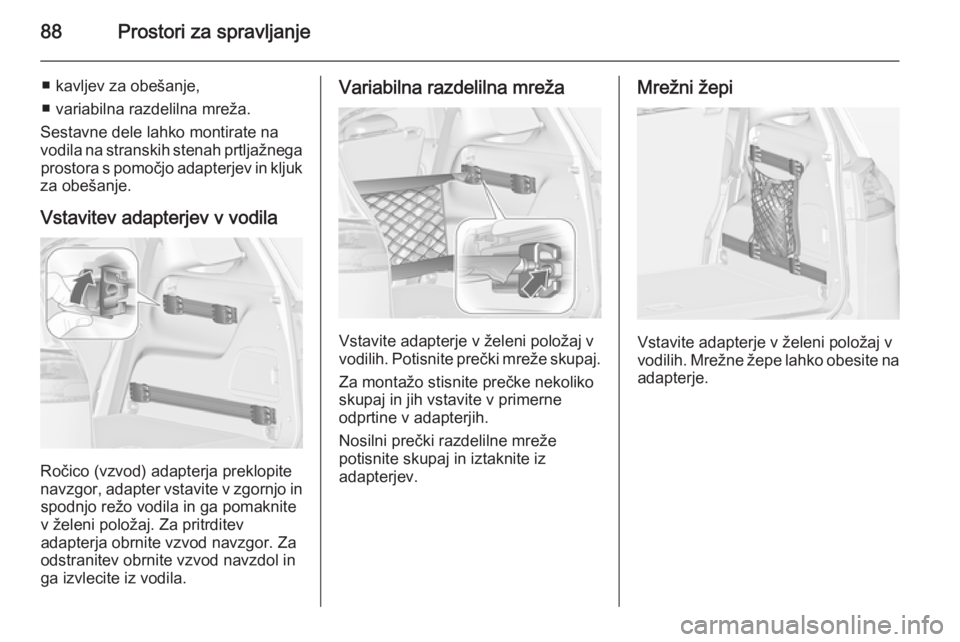

88Prostori za spravljanje
■ kavljev za obešanje,
■ variabilna razdelilna mreža.
Sestavne dele lahko montirate na
vodila na stranskih stenah prtljažnega prostora s pomočjo adapterjev in kljuk
za obešanje.
Vstavitev adapterjev v vodila
Ročico (vzvod) adapterja preklopite
navzgor, adapter vstavite v zgornjo in spodnjo režo vodila in ga pomaknite
v želeni položaj. Za pritrditev
adapterja obrnite vzvod navzgor. Za
odstranitev obrnite vzvod navzdol in
ga izvlecite iz vodila.
Variabilna razdelilna mreža
Vstavite adapterje v želeni položaj v
vodilih. Potisnite prečki mreže skupaj.
Za montažo stisnite prečke nekoliko
skupaj in jih vstavite v primerne
odprtine v adapterjih.
Nosilni prečki razdelilne mreže
potisnite skupaj in iztaknite iz
adapterjev.
Mrežni žepi
Vstavite adapterje v želeni položaj v
vodilih. Mrežne žepe lahko obesite na adapterje.

Prostori za spravljanje89
Vstavitev kljuk v vodila
Kljuko vstavite najprej v zgornjo režo
vodila, nato jo pritisnite na spodnjem
delu, da se zatakne v spodnjo režo.
Za odstranitev jo najprej izvlecite na
zgornjem delu.
Razdelilna mreža pred vrati
prtljažnika
Namestite neposredno pred vrata
prtljažnika.
Pred namestitvijo potisnite štiri končne dele palice mreže navznoter
tako, da vsak končni del obrnete v
levo.
Za namestitev potisnite palici mreže
skupaj in vstavite konice v odprtine v
okvirju vrat prtljažnika. Daljša prečka
naj bo zgoraj.
Nosilni prečki razdelilne mreže
stisnite skupaj in iztaknite iz
adapterjev.
Varnostna mreža
Varnostno mrežo lahko namestite za
sedeži v drugi vrsti ali za sprednjimi
sedeži.
Za varnostno mrežo ne smejo sedeti potniki.
Namestitev za sedeži v drugi
vrsti
■ Odprtini za namestitev sta na obeh
strehe nad sedeži v drugi vrsti: palico mreže vstavite in zaskočitena eni strani, stisnite palico ter jo
vstavite in zaskočite na drugi strani.

90Prostori za spravljanje
■ Kljukici traku varnostne mrežepritrdite na sprednji pritrdilni ušesci
na obeh straneh prtljažnika.
■ Napnite oba trakova tako, da ju povlečete za nenapet konec.
Namestitev za sprednjimi
sedeži
■ Odprtini za namestitev sta na obeh
strehe nad prednjimi sedeži: palico
mreže vstavite in zaskočite na eni
strani, stisnite palico ter jo vstavite
in zaskočite na drugi strani.
■ Kljukici traku varnostne mreže pritrdite na pritrdilni ušesci na obeh
straneh v tleh pred sedeži.
■ Napnite oba trakova tako, da ju povlečete za nenapet konec.

Prostori za spravljanje91
Demontaža
Pritisnite gumb na napenjalcu, da
sprostite trak na obeh straneh.
Sprostite kljukice iz ušesc. Odpnite
droga varnostne mreže iz nosilcev v
strešnem okviru. Navijte mrežo in jo
zavarujte s trakom.
Spravljanje
Odprite pokrov prostora za
spravljanje pod tlemi prtljažnika pred
vrati prtljažnika.
Vstavite varnostno mrežo v prostor za spravljanje in zaprite pokrov.
Preklopne mizice
Pritrjene so na sprednjih sedežnih
naslonjalih.
Mizico dvignite navzgor do zaskoka.
Navzdol jo preklopite s pritiskom prek
rahlega upora.
Na preklopno mizico ne polagajte
težkih predmetov.
Opozorilni trikotnik
Opozorilni trikotnik shranite v prostor
za spravljanje pod tlemi prtljažnika
pred vrati prtljažnika.
Pribor za prvo pomoč
Pribor za prvo pomoč in odsevni
telovnik pritrdite pod voznikovim
sedežem.

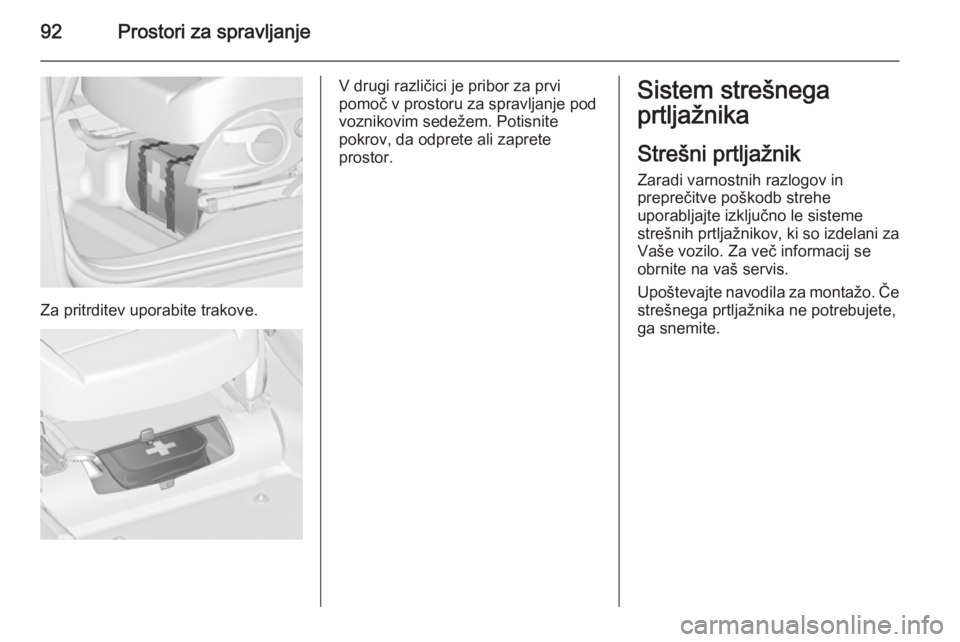

92Prostori za spravljanje
Za pritrditev uporabite trakove.
V drugi različici je pribor za prvi
pomoč v prostoru za spravljanje pod
voznikovim sedežem. Potisnite
pokrov, da odprete ali zaprete
prostor.Sistem strešnega
prtljažnika
Strešni prtljažnik
Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za
Vaše vozilo. Za več informacij se
obrnite na vaš servis.
Upoštevajte navodila za montažo. Če
strešnega prtljažnika ne potrebujete,
ga snemite.

Prostori za spravljanje93
Montaža strešnega prtljažnika
Vozila s strešnimi nosilci
Pritrdite strešni prtljažnik v območju
odprtin, ki so označene s puščicami
na sliki.
Vozila brez strešnih nosilcev
Za namestitev strešnega prtljažnika
odprite pokrove v stranskih vodilih na
strehi. Vstavite namestitvene
adapterje v nosilce, kot je prikazano
na sliki.
Informacije o
natovarjanju
■ Težke predmete naložite na sprednji del tovornega prostora,
kolikor je to mogoče. Sedežna
naslonjala naj bodo varno
zataknjena. Pri nalaganju
predmetov enega na drugega naj
bodo težji predmeti vedno spodaj.
■ Težje predmete zavarujte s pritrdilnimi jermeni na pritrdilna
ušesca 3 87.
■ Zavarujte tovor v prtljažniku, da ne drsi.

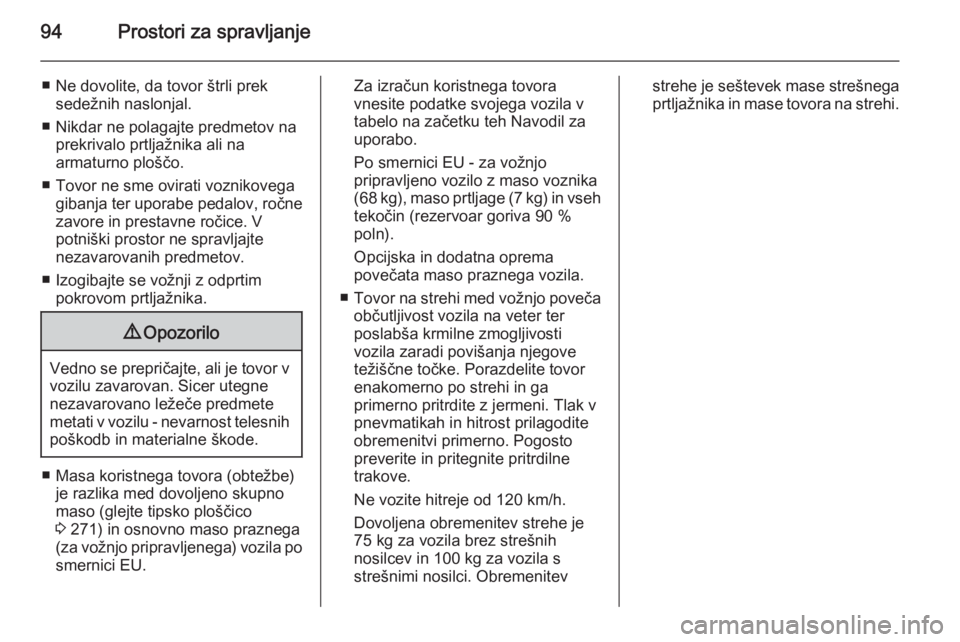

94Prostori za spravljanje
■ Ne dovolite, da tovor štrli preksedežnih naslonjal.
■ Nikdar ne polagajte predmetov na prekrivalo prtljažnika ali na
armaturno ploščo.
■ Tovor ne sme ovirati voznikovega gibanja ter uporabe pedalov, ročnezavore in prestavne ročice. V
potniški prostor ne spravljajte
nezavarovanih predmetov.
■ Izogibajte se vožnji z odprtim pokrovom prtljažnika.9 Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
■ Masa koristnega tovora (obtežbe) je razlika med dovoljeno skupno
maso (glejte tipsko ploščico
3 271) in osnovno maso praznega
(za vožnjo pripravljenega) vozila po
smernici EU.
Za izračun koristnega tovora
vnesite podatke svojega vozila v
tabelo na začetku teh Navodil za
uporabo.
Po smernici EU - za vožnjo
pripravljeno vozilo z maso voznika
( 68 kg), maso prtljage (7 kg) in vseh
tekočin (rezervoar goriva 90 %
poln).
Opcijska in dodatna oprema
povečata maso praznega vozila.
■ Tovor na strehi med vožnjo poveča
občutljivost vozila na veter ter
poslabša krmilne zmogljivosti
vozila zaradi povišanja njegove
težiščne točke. Porazdelite tovor
enakomerno po strehi in ga
primerno pritrdite z jermeni. Tlak v
pnevmatikah in hitrost prilagodite
obremenitvi primerno. Pogosto
preverite in pritegnite pritrdilne
trakove.
Ne vozite hitreje od 120 km/h.
Dovoljena obremenitev strehe je
75 kg za vozila brez strešnih
nosilcev in 100 kg za vozila s
strešnimi nosilci. Obremenitevstrehe je seštevek mase strešnega
prtljažnika in mase tovora na strehi.
