2014.5 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

Cura del veicolo255

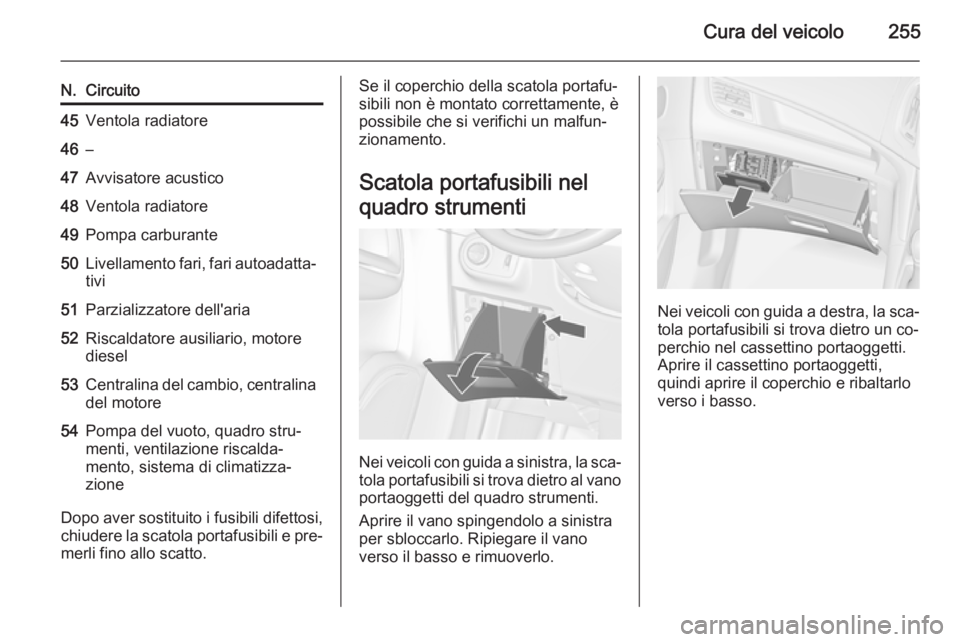

N.Circuito45Ventola radiatore46–47Avvisatore acustico48Ventola radiatore49Pompa carburante50Livellamento fari, fari autoadatta‐tivi51Parzializzatore dell'aria52Riscaldatore ausiliario, motore
diesel53Centralina del cambio, centralina
del motore54Pompa del vuoto, quadro stru‐
menti, ventilazione riscalda‐
mento, sistema di climatizza‐
zione
Dopo aver sostituito i fusibili difettosi,
chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel
quadro strumenti
Nei veicoli con guida a sinistra, la sca‐
tola portafusibili si trova dietro al vano
portaoggetti del quadro strumenti.
Aprire il vano spingendolo a sinistra
per sbloccarlo. Ripiegare il vano
verso il basso e rimuoverlo.
Nei veicoli con guida a destra, la sca‐
tola portafusibili si trova dietro un co‐
perchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti,
quindi aprire il coperchio e ribaltarlo
verso i basso.

256Cura del veicolo
N.Circuito1Controllo automatico della velo‐
cità di crociera, limitatore di velo‐ cità, cruise control adattivo,
comandi al volante2Luci esterne, centralina carroz‐
zeria3Luci esterne, centralina carroz‐
zeria4Sistema Infotainment5Sistema Infotainment, quadro
strumentiN.Circuito6Presa di corrente, accendisigari7Presa di corrente8Anabbagliante sinistro, centra‐
lina carrozzeria9Anabbagliante destro, centralina
carrozzeria, modulo airbag10Serrature portiere, centralina
carrozzeria11Ventola interna12–13–14Connettore diagnostico15Airbag16Presa di corrente17Climatizzatore18Logistica19Centralina della carrozzeria20Centralina della carrozzeriaN.Circuito21Quadro strumenti, impianto anti‐
furto22Sensore di accensione23Centralina della carrozzeria24Centralina della carrozzeria25–26–
Scatola portafusibili nel
vano di carico La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro aduna copertura.

Cura del veicolo257
Rimuovere la copertura.
Se il veicolo è dotato di kit di ripara‐
zione dei pneumatici, rimuovere la
scatola.
Assegnazione dei fusibiliN.Circuito1–2Uscita del rimorchio3Sistema di ausilio al parcheggio4Impianto di riduzione catalitica
selettiva5–6–7Sedile elettrico8–9Impianto di riduzione catalitica
selettiva10Sensore di ossido di azoto11Modulo rimorchio, presa rimor‐
chio12Modulo del rimorchio13Uscita del rimorchio14–15–

258Cura del veicolo
N.Circuito16Specchietto interno, videoca‐
mera posteriore17Presa di corrente18–19Riscaldamento volante20Tendina parasole21Sedili anteriori riscaldati22–23–24Impianto di riduzione catalitica
selettiva25–26–27–28–29–30–N.Circuito31–32Impianto d'ammortizzazione
attiva, avvisatore di cambio acci‐
dentale della corsia di marciaAttrezzi per il veicolo
Attrezzi
Alcuni attrezzi, il gancio di traino e
(solo su veicoli con ruota di scorta)
l'equipaggiamento di sollevamento del veicolo si trovano nel vano por‐taoggetti posteriore del pianale del
vano di carico.
Aprire il coperchio di fronte al portel‐
lone posteriore.

Cura del veicolo259Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In
caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐
riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.Denominazione dei
pneumatici
Ad es. 215/60 R 16 95 H215=larghezza della sezione, mm60=rapporto di sezione (tra al‐
tezza e larghezza), %R=tipo di cintura: radialeRF=tipo: RunFlat16=diametro del cerchio, pollici95=indice di carico, ad es. 95 rap‐ presenta 690 kgH=indice di velocità
Lettere per l'indice di velocità:
Q=fino a 160 km/hS=fino a 180 km/hT=fino a 190 km/hH=fino a 210 km/hV=fino a 240 km/hW=fino a 270 km/h
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
anche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 297.
La targhetta con le informazioni su
pneumatici e carico sul telaio della
portiera anteriore sinistra o destra in‐
dica i pneumatici appartenenti alla
dotazione originale e la relativa pres‐
sione di gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.

260Cura del veicolo

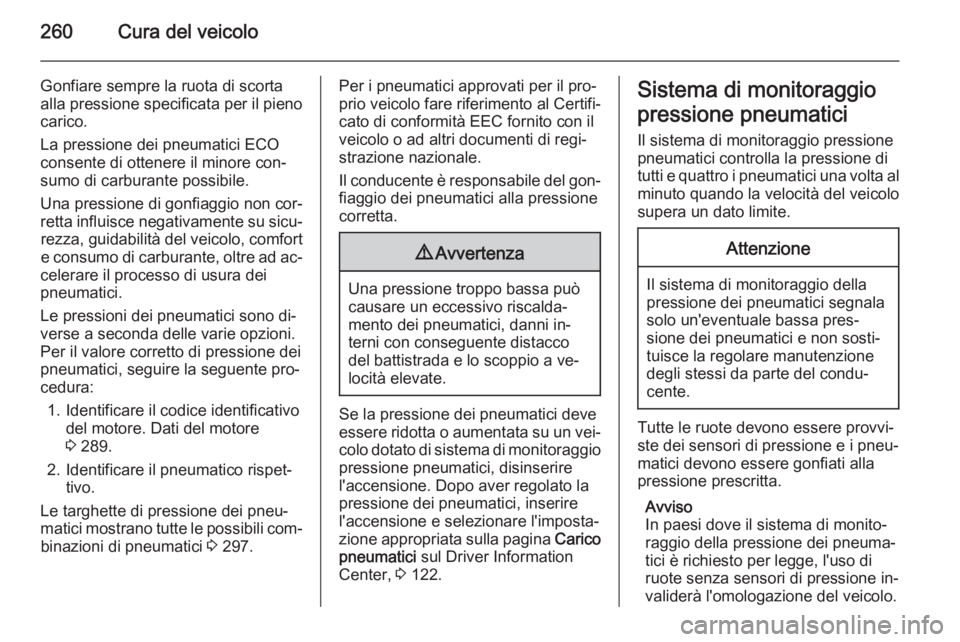

Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore con‐
sumo di carburante possibile.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐ rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐
celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 289.
2. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐
binazioni di pneumatici 3 297.Per i pneumatici approvati per il pro‐
prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Il conducente è responsabile del gon‐
fiaggio dei pneumatici alla pressione
corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
Se la pressione dei pneumatici deve
essere ridotta o aumentata su un vei‐
colo dotato di sistema di monitoraggio pressione pneumatici, disinserire
l'accensione. Dopo aver regolato la pressione dei pneumatici, inserirel'accensione e selezionare l'imposta‐
zione appropriata sulla pagina Carico
pneumatici sul Driver Information
Center, 3 122.
Sistema di monitoraggio
pressione pneumatici Il sistema di monitoraggio pressione
pneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al
minuto quando la velocità del veicolo
supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione in‐
validerà l'omologazione del veicolo.

Cura del veicolo261

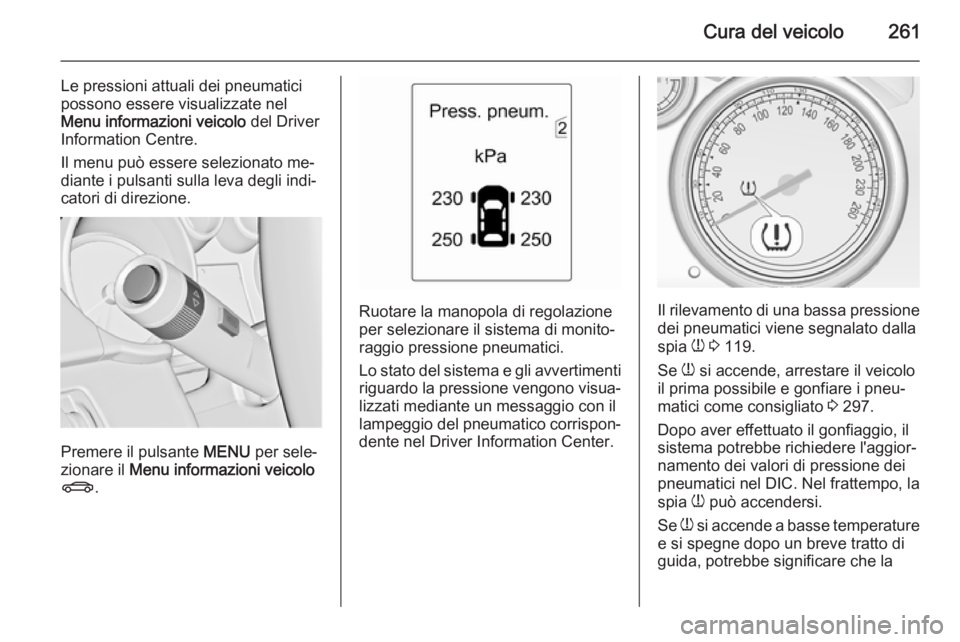

Le pressioni attuali dei pneumatici
possono essere visualizzate nel
Menu informazioni veicolo del Driver
Information Centre.
Il menu può essere selezionato me‐
diante i pulsanti sulla leva degli indi‐
catori di direzione.
Premere il pulsante MENU per sele‐
zionare il Menu informazioni veicolo
X .
Ruotare la manopola di regolazione
per selezionare il sistema di monito‐
raggio pressione pneumatici.
Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio con il
lampeggio del pneumatico corrispon‐
dente nel Driver Information Center.Il rilevamento di una bassa pressione dei pneumatici viene segnalato dalla
spia w 3 119.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐ matici come consigliato 3 297.
Dopo aver effettuato il gonfiaggio, il sistema potrebbe richiedere l'aggior‐
namento dei valori di pressione dei
pneumatici nel DIC. Nel frattempo, la
spia w può accendersi.
Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la

262Cura del veicolo

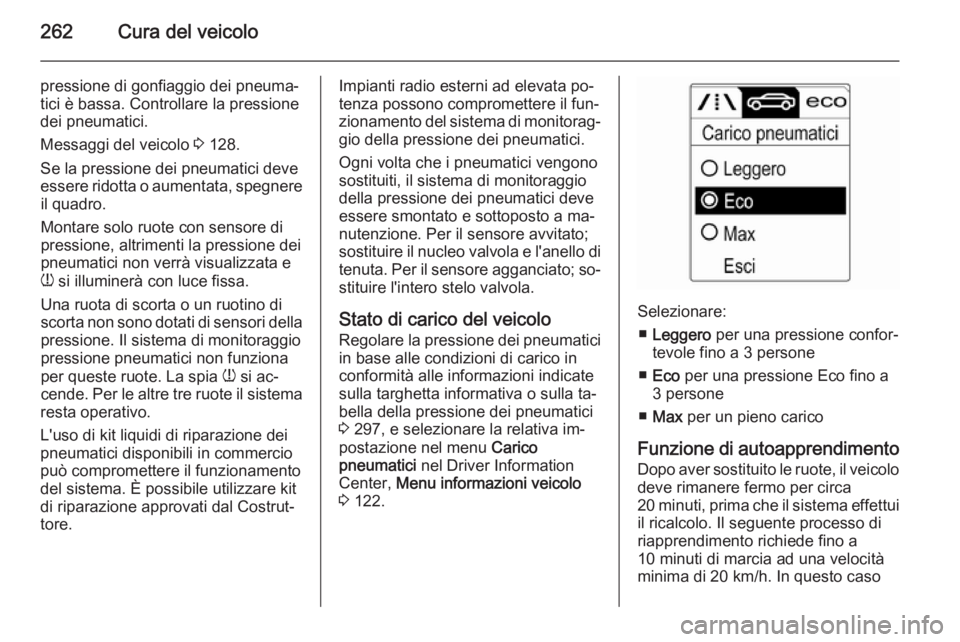

pressione di gonfiaggio dei pneuma‐
tici è bassa. Controllare la pressione
dei pneumatici.
Messaggi del veicolo 3 128.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Una ruota di scorta o un ruotino di
scorta non sono dotati di sensori della
pressione. Il sistema di monitoraggio
pressione pneumatici non funziona
per queste ruote. La spia w si ac‐
cende. Per le altre tre ruote il sistema
resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.Impianti radio esterni ad elevata po‐
tenza possono compromettere il fun‐
zionamento del sistema di monitorag‐
gio della pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti, il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto a ma‐
nutenzione. Per il sensore avvitato;
sostituire il nucleo valvola e l'anello di tenuta. Per il sensore agganciato; so‐
stituire l'intero stelo valvola.
Stato di carico del veicolo
Regolare la pressione dei pneumatici
in base alle condizioni di carico in
conformità alle informazioni indicate
sulla targhetta informativa o sulla ta‐
bella della pressione dei pneumatici
3 297, e selezionare la relativa im‐
postazione nel menu Carico
pneumatici nel Driver Information
Center, Menu informazioni veicolo
3 122.
Selezionare:
■ Leggero per una pressione confor‐
tevole fino a 3 persone
■ Eco per una pressione Eco fino a
3 persone
■ Max per un pieno carico
Funzione di autoapprendimento Dopo aver sostituito le ruote, il veicolo deve rimanere fermo per circa
20 minuti, prima che il sistema effettui
il ricalcolo. Il seguente processo di
riapprendimento richiede fino a
10 minuti di marcia ad una velocità
minima di 20 km/h. In questo caso
